Способ и водный состав для дезактивации зараженных радиоактивными веществами металлических изделий

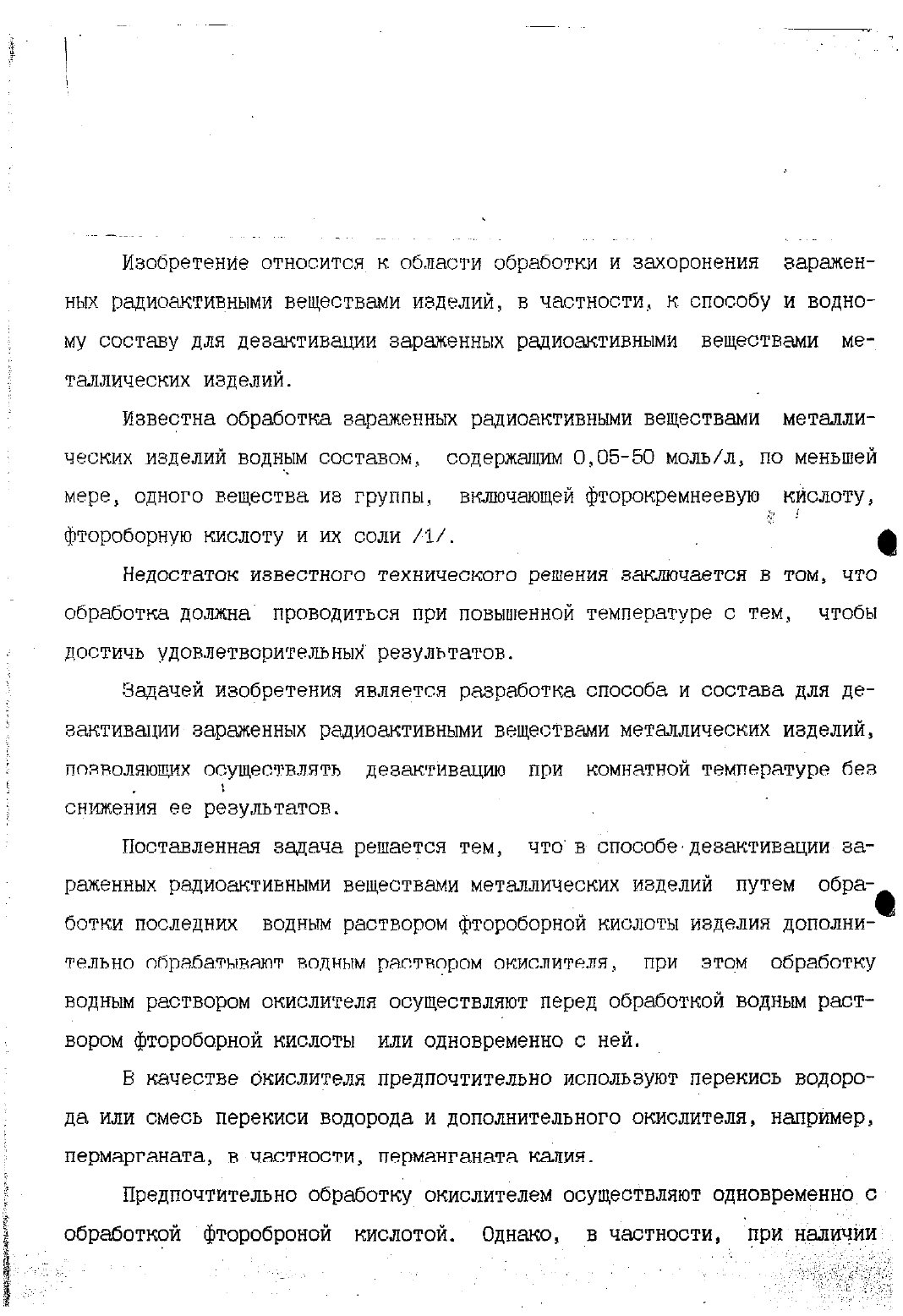

Изобретение относится к области обработки и захоронения зараженных радиоактивными веществами изделии, в частности, к способу и водному составу для дезактивации зараженных радиоактивными веществами мед таллических изделий.Известна обработка вараженных радиоактивными веществами металлических изделий водным составом, содержащим 0,05-50 моль/л, по меньшей мере, одного вещества из группы, включающей фторокремнеевую кислоту,фтороборную кислоту и их соли /1/. С 1Недостаток известного технического решения заключается в том, что обработка должна проводиться при повышенной температуре с тем, чтобы достичь удовлетворительных результатов.Задачей изобретения является разработка способа и состава для дезактивации зараженных радиоактивными вешестваи металлических изделий,позволяющих осуществлять дезактивацию при комнатной температуре без снижения ее результатов.Поставленная задача решается тем, чтов способе-дезактивации-ваг раненных радиоактивными веществами металлических изделий путем обраг сотки последних водным раствором фтороборной кислоты изделия дополнив тельно обрабатывают водным раствором окислителя, при атом обработку водным раствором окислителя осуществляют перед обработкой водным раствором фторобсрной кислоты или одновременно с ней.В качестве окислителя предпочтительно используют перекись водорот да или смесь перекиси водорода и дополнительного окислителя, например,пермарганата, в частности, перманганата калия.Предпочтительно обработку окислителем осуществляют одновременно скрупногабаритных изделий может быть целесообразным проведение обработки окислителем перед процессом обработки фтороборной кислотой.РЕШЕНИЕ ПОСТВВЛЭННОЙ ЗЭДЭНИ ДОСТИГЭЭТСЯ также ПУТЕМ ИСПОЛЬЗОВЭНИНпреДлагаемого ВОДНОГО СОСТЭВЭ ДЛЯ ДЭЗЗНТИВЭЦИИ ЗЭРЭЖЭННЫХ РЭДИОЭНТИВными веществами металлических изделий, содержащего О,О 55 О моль/л фторобсрной кислоты и О,ООЗ 7 моль/л окислителя.В качестве окислителя В предлагаемом водном составе предпочтительно используют перекись водорода или смесь перекиси водорода и дополнительного окислителя, например, перманганата предпочтительно перманганата калия.В случае необходимости, зараженные радиоактивными веществами изделия могут подвергаться предварительному ооеежириванию известным средством, например, ацетоном. После дезактивации изделия можно очищать промывкой водой. нОбработку окислителем и фтороборной кислотой можно повторять несколько раз. гОбработку окислителем и фтороборной .кислотой можно осуществлять любым известным образом. В частности, обработку проводят путем погруЖВНИЯ ИЛИ опрыскивания.Получаемый в результате дезактивации водный раствор, содержащий отделивщийся от изделия металл и отделившуюся окись металла, подвергают електролизу, при котором зараженный радиоактивными веществами матет риал осаждается на аноде или катоде и затем может направляться на за коронение известными приемами. гЭлектролиз.предпочтительно проводят при комнатной температуре и плотности тока, равной 5 БОО ма/смд. Получаемый в результате электролиза раствор можно доводить до требуемой концнтрации и снова приме ННТЬ на СТЭДИИ ДЭЗЭКТИВЗЦИИ. ЕСЛИ СТЕПЕНЬ ЗЭРЭЖВНИН ПОЛХаеМОГО В ЮЗзулътате злектролиза.водного раствора фтороборной кислоты слишком высока, то его нейтрализуют добавлением подходншего агента, например,гидрооксин калии, или же регенерируют на катионите до получения чистой, незараженной кислоты. При атом, как известно, образуется осадок который может фильтроватьсн или осаждаться. Отделенный зараженнын срилвтровгъдьньай осадок может захороннтьсн известными приемами. Оставшийсн фильтрат больше не нвлнетсн активным, и, кроме того, больше не содержит металла. Его можно также направлять на хранение.Если зараженные радиоактивными веществами металлические изделии представляют собой замкнутые системы из труб, например, теплообменники на атомной электростанции, то предлагаемый водный состав можно подаг вать в ату систему и перекачивать в ней в течение нескольких часов. затем состав может снова выводиться и регенерироваться путем алектро лиза. После дезактивации система может промываться водой.Другая возможность осуществления дезактивации в утаких замкнутых системах заключаетснв том, что состав оставляют в системе и через некоторое время пропускают через ионит который позволяет удалять из системы все радиоактивные компоненты и растворенный металл Так как очистка ионитами нвлнетсн общеизвестной технологией, она не раскрыта в рамках данной заявки.Изобретение поясняется следующими примерами. .зараженная радиоактивными веществами свинцовая плита толщиной 0,25 мм, имеюшан поверхность 2 х 88 см , подвергается предварительному обезжириванию ацетоном. Затем ее погружают в имеющий комнатную температуру водный раствор, содержащий 0,146 моль/л перекиси водорода и 1,4 моль/л, 4,41 моль/л, 7,35 моль/л или 14,7 моль/л фтороборнойсодержит примерно О 110,14 г/см металла. Дезаытивированную свинцовую плиту используют в качестве скрапа, а зараженный радиоактивными веществами водный раствор подвергают элентроливу при плотности тона 45с применением катода из нержавеющей стали и графитного анода. Осажденный зараженный материал подают на ваноронение, а дезактивированный водный раствор снова используют для осуществления процесса дезактивации. П йПовторяют пример 1 с той лишь разницей, что свинцовую плитуй с незначительной радиоантивностью обрабатывают водным раствором, содерашим 0,029 моль/л фтороборной кислоты и 1,47 моль/л переыиси водоройда. При этом В раствор переходит 0,01 г/смд металла. ЦПовторяют пример 1 с той разницей, что свинцовую плиту обрабатывают в течение 80 минут водным раствором, содержащим 1,4 моль/л фто роборной кислоты и 0,59 моль/л перекиси водорода. При этом в раствор переходит примерно 0,09 г/см 2 металла. аПовторяют пример 1 с той разницей, что зараженные радиоактивными) веществами плиты выполненные из указанных в нижеследующей таблице мел.ллов подвергают обработке водным раствором, содержащим 1,47 молЬ 7 л фтороборной кислоты и 0,146 моль/л перекиси водорода. Получаемые приЭТОМ результаты сведены В таблицу.
