Металлическая связка для алмазно-абразивного инструмента

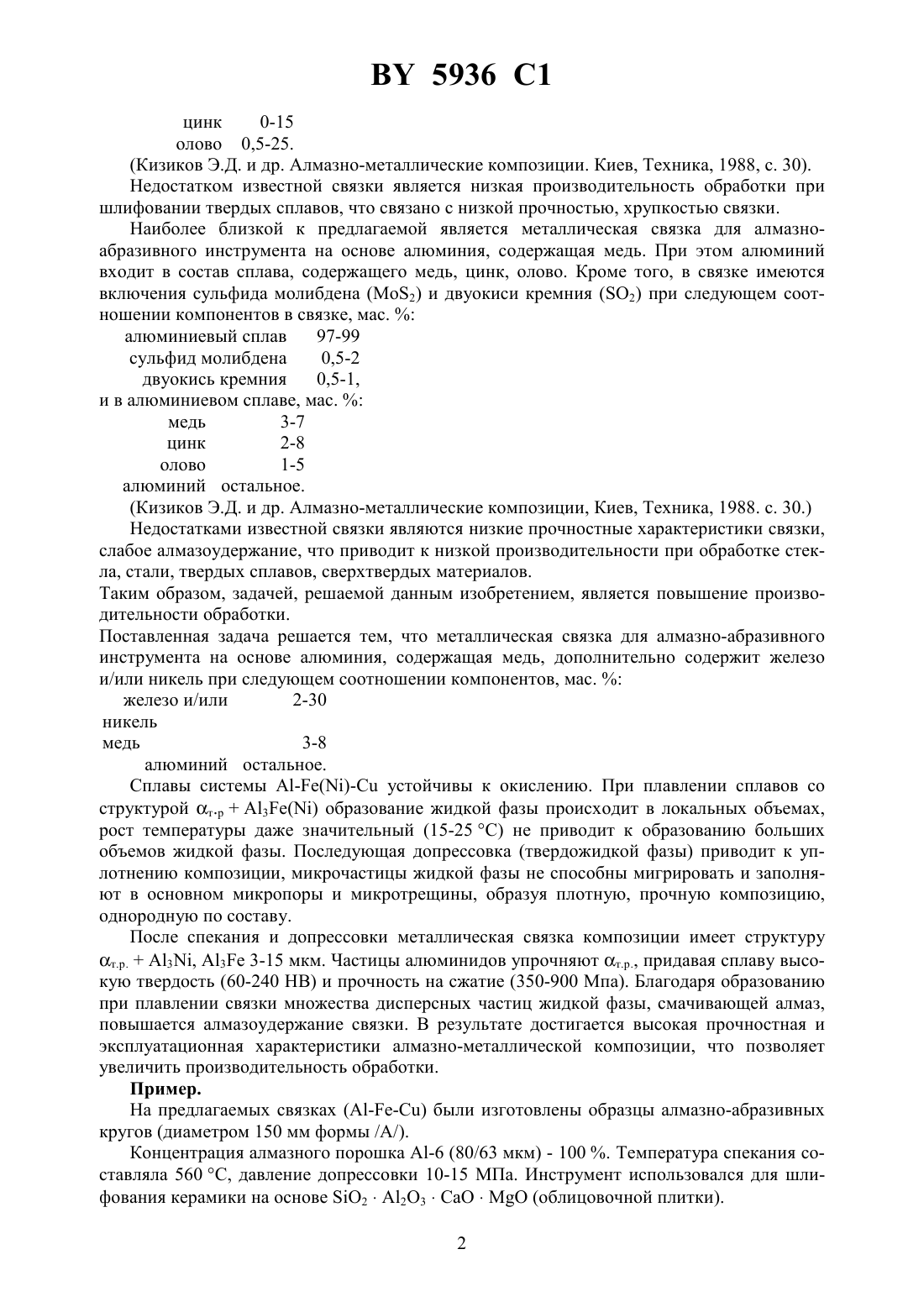

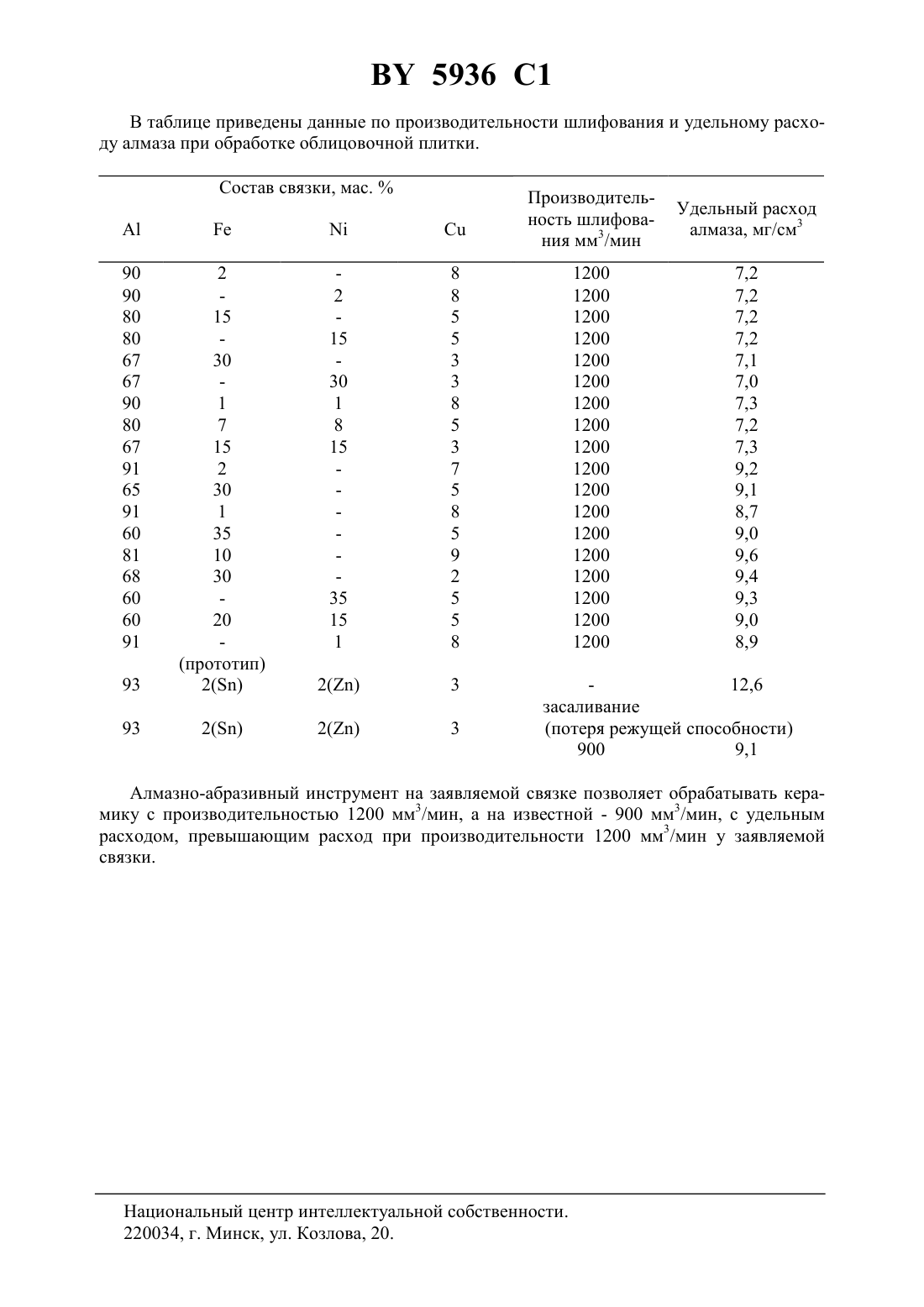

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕТАЛЛИЧЕСКАЯ СВЯЗКА ДЛЯ АЛМАЗНО-АБРАЗИВНОГО ИНСТРУМЕНТА(71) Заявители Горлач Александр Григорьевич, Зайцев Валентин Алексеевич, Кузей Анатолий Михайлович, Кузнецов Владимир Витальевич Республиканское алмазообрабатывающее унитарное предприятие Гомельское ПО Кристалл(72) Авторы Горлач Александр Григорьевич Зайцев Валентин Алексеевич Кузей Анатолий Михайлович Кузнецов Владимир Витальевич(73) Патентообладатели Горлач Александр Григорьевич, Зайцев Валентин Алексеевич, Кузей Анатолий Михайлович,Кузнецов Владимир Витальевич Республиканское алмазообрабатывающее унитарное предприятие Гомельское ПО Кристалл(57) Металлическая связка для алмазно-абразивного инструмента на основе алюминия, содержащая медь, отличающаяся тем, что дополнительно содержит железо и/или никель при следующем соотношении компонентов, мас.железо и/или никель 2-30 медь 3-8 алюминий остальное.(56) Кизиков Э.Д. и др. Алмазно-металлические композиции. - Киев Техника, 1988. - С. 30.97/21844 1.62264868 , 1987.04152068 , 1992.2113972 1, 1998.2028916 1, 1995. Предлагаемое изобретение относится к области изготовления абразивного инструмента, в частности к алмазно-абразивному на металлических связках, используемого для обработки стекла, стали, сверхтвердых материалов, твердых сплавов, керамики и т.д. Известна связка для алмазно - абразивного инструмента, состоящая из сплава на основе алюминия и борного минерала при следующих соотношениях компонентов в связке, мас.алюминиевый сплав 99,5-70 борный минерал 0,5-30,причем алюминиевый сплав имеет следующий состав, мас.алюминий 2-60 медь 11-59(Кизиков Э.Д. и др. Алмазно-металлические композиции. Киев, Техника, 1988, с. 30). Недостатком известной связки является низкая производительность обработки при шлифовании твердых сплавов, что связано с низкой прочностью, хрупкостью связки. Наиболее близкой к предлагаемой является металлическая связка для алмазноабразивного инструмента на основе алюминия, содержащая медь. При этом алюминий входит в состав сплава, содержащего медь, цинк, олово. Кроме того, в связке имеются включения сульфида молибдена (2) и двуокиси кремния (2) при следующем соотношении компонентов в связке, мас.алюминиевый сплав 97-99 сульфид молибдена 0,5-2 двуокись кремния 0,5-1,и в алюминиевом сплаве, мас.медь 3-7 цинк 2-8 олово 1-5 алюминий остальное.(Кизиков Э.Д. и др. Алмазно-металлические композиции, Киев, Техника, 1988. с. 30.) Недостатками известной связки являются низкие прочностные характеристики связки,слабое алмазоудержание, что приводит к низкой производительности при обработке стекла, стали, твердых сплавов, сверхтвердых материалов. Таким образом, задачей, решаемой данным изобретением, является повышение производительности обработки. Поставленная задача решается тем, что металлическая связка для алмазно-абразивного инструмента на основе алюминия, содержащая медь, дополнительно содержит железо и/или никель при следующем соотношении компонентов, мас.железо и/или 2-30 никель медь 3-8 алюминий остальное. Сплавы системы АС устойчивы к окислению. При плавлении сплавов со структурой т.р 3 образование жидкой фазы происходит в локальных объемах,рост температуры даже значительный (15-25 С) не приводит к образованию больших объемов жидкой фазы. Последующая допрессовка (твердожидкой фазы) приводит к уплотнению композиции, микрочастицы жидкой фазы не способны мигрировать и заполняют в основном микропоры и микротрещины, образуя плотную, прочную композицию,однородную по составу. После спекания и допрессовки металлическая связка композиции имеет структуру т.р.А 3, 3 3-15 мкм. Частицы алюминидов упрочняют т.р., придавая сплаву высокую твердость (60-240 НВ) и прочность на сжатие (350-900 Мпа). Благодаря образованию при плавлении связки множества дисперсных частиц жидкой фазы, смачивающей алмаз,повышается алмазоудержание связки. В результате достигается высокая прочностная и эксплуатационная характеристики алмазно-металлической композиции, что позволяет увеличить производительность обработки. Пример. На предлагаемых связках (АС) были изготовлены образцы алмазно-абразивных кругов (диаметром 150 мм формы /А/). Концентрация алмазного порошка А-6 (80/63 мкм) - 100 . Температура спекания составляла 560 С, давление допрессовки 10-15 МПа. Инструмент использовался для шлифования керамики на основе О 2 А 2 О 3 СаО(облицовочной плитки). 2 5936 1 В таблице приведены данные по производительности шлифования и удельному расходу алмаза при обработке облицовочной плитки. Состав связки, мас.А Производительность шлифования мм 3/мин Алмазно-абразивный инструмент на заявляемой связке позволяет обрабатывать керамику с производительностью 1200 мм 3/мин, а на известной - 900 мм 3/мин, с удельным расходом, превышающим расход при производительности 1200 мм 3/мин у заявляемой связки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
