Консервационная смазка

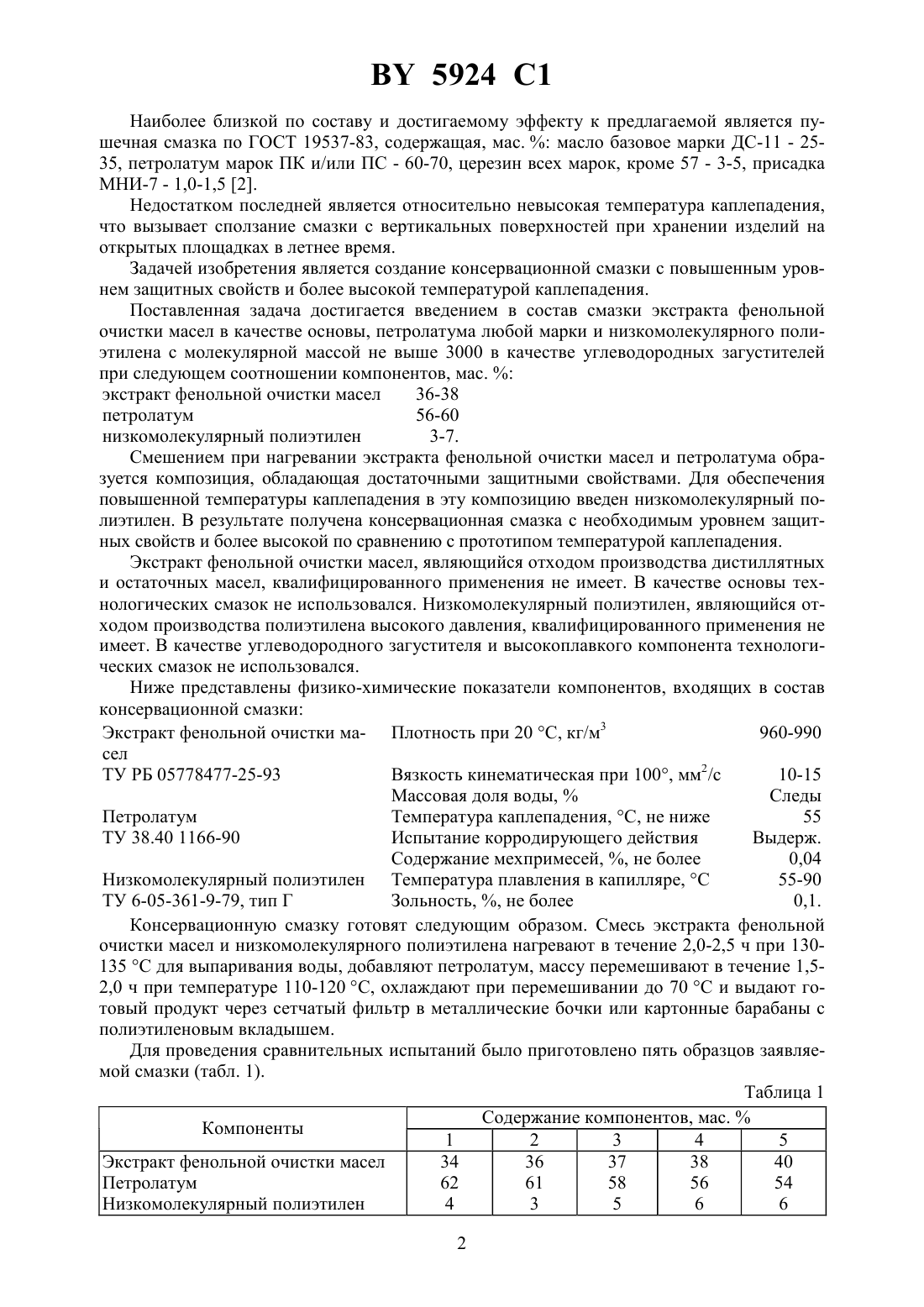

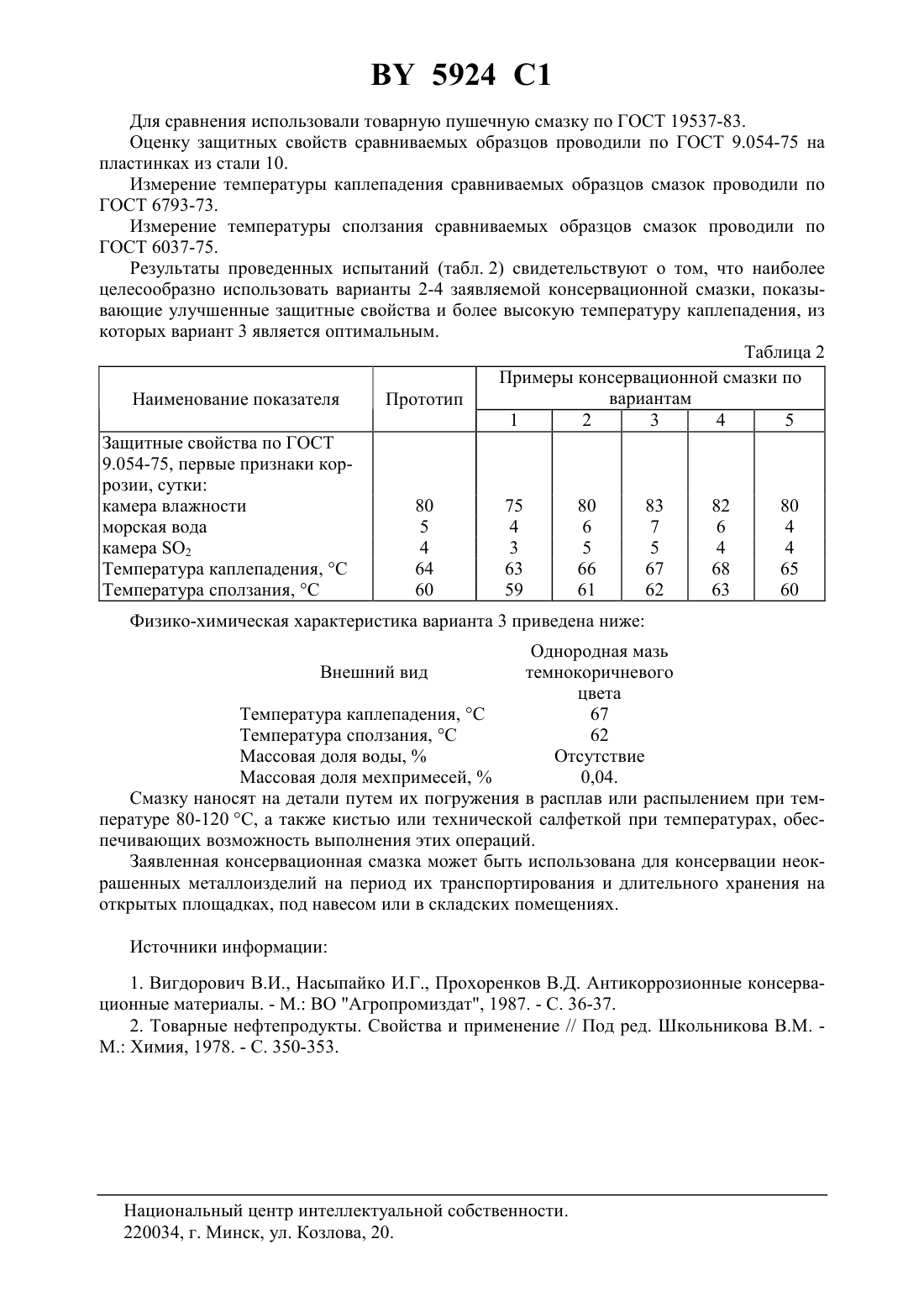

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-техническое производственно-внедренческое общество с ограниченной ответственностью ТОКЕМА Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(72) Авторы Лиштван Иван Иванович Майко Лев Павлович Хоняк Диана Анатольевна Мулярчик Валерий Владимирович Некрашевич Анна Иосифовна Воронцова Ольга Сергеевна Коваленко Валерий Иванович Константинов Валерий Григорьевич(73) Патентообладатель Научно-техническое производственно-внедренческое общество с ограниченной ответственностью ТОКЕМА Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(57) Консервационная смазка, включающая петролатум, отличающаяся тем, что она дополнительно содержит экстракт фенольной очистки масел и низкомолекулярный полиэтилен при следующем соотношении компонентов, мас.петролатум 56-60 экстракт фенольной очистки масел 36-38 низкомолекулярный полиэтилен 3-7.(56) Вигдорович В.И. и др. Антикоррозионные консервационные материалы. - М. ВО Агропромиздат, 1987. - С. 36-37.2041251 1, 1995.96/11245 1. Предлагаемое изобретение относится к консервационным материалам, а именно углеводородным пластичным смазкам, предназначенным для защиты от коррозии поверхностей металлических изделий на периоды их транспортирования и хранения в средних и жестких условиях. Известны технические вазелины для защиты металлов от коррозии, содержащие индустриальные масла, цилиндровое масло 11, церезин, петролатум, парафин, кубовые отходы,тяжелые парафины и озокеритные дистилляты 1. Они обладают недостаточной защитной эффективностью и низкой температурой плавления. Известен предохранительный состав ПП-95/5 для защиты металлов от коррозии, содержащий петролатум, парафин с небольшой добавкой едкого натрия 1, 2. Он имеет низкую температуру сползания и плохо поддается расконсервации. 5924 1 Наиболее близкой по составу и достигаемому эффекту к предлагаемой является пушечная смазка по ГОСТ 19537-83, содержащая, мас.масло базовое марки ДС-11 - 2535, петролатум марок ПК и/или ПС - 60-70, церезин всех марок, кроме 57 - 3-5, присадка МНИ-7 - 1,0-1,5 2. Недостатком последней является относительно невысокая температура каплепадения,что вызывает сползание смазки с вертикальных поверхностей при хранении изделий на открытых площадках в летнее время. Задачей изобретения является создание консервационной смазки с повышенным уровнем защитных свойств и более высокой температурой каплепадения. Поставленная задача достигается введением в состав смазки экстракта фенольной очистки масел в качестве основы, петролатума любой марки и низкомолекулярного полиэтилена с молекулярной массой не выше 3000 в качестве углеводородных загустителей при следующем соотношении компонентов, мас.экстракт фенольной очистки масел 36-38 петролатум 56-60 низкомолекулярный полиэтилен 3-7. Смешением при нагревании экстракта фенольной очистки масел и петролатума образуется композиция, обладающая достаточными защитными свойствами. Для обеспечения повышенной температуры каплепадения в эту композицию введен низкомолекулярный полиэтилен. В результате получена консервационная смазка с необходимым уровнем защитных свойств и более высокой по сравнению с прототипом температурой каплепадения. Экстракт фенольной очистки масел, являющийся отходом производства дистиллятных и остаточных масел, квалифицированного применения не имеет. В качестве основы технологических смазок не использовался. Низкомолекулярный полиэтилен, являющийся отходом производства полиэтилена высокого давления, квалифицированного применения не имеет. В качестве углеводородного загустителя и высокоплавкого компонента технологических смазок не использовался. Ниже представлены физико-химические показатели компонентов, входящих в состав консервационной смазки Экстракт фенольной очистки ма- Плотность при 20 С, кг/м 3 960-990 сел ТУ РБ 05778477-25-93 Вязкость кинематическая при 100, мм 2/с 10-15 Массовая доля воды,Следы Петролатум Температура каплепадения, С, не ниже 55 ТУ 38.40 1166-90 Испытание корродирующего действия Выдерж. Содержание мехпримесей, , не более 0,04 Низкомолекулярный полиэтилен Температура плавления в капилляре, С 55-90 ТУ 6-05-361-9-79, тип Г Зольность, , не более 0,1. Консервационную смазку готовят следующим образом. Смесь экстракта фенольной очистки масел и низкомолекулярного полиэтилена нагревают в течение 2,0-2,5 ч при 130135 С для выпаривания воды, добавляют петролатум, массу перемешивают в течение 1,52,0 ч при температуре 110-120 С, охлаждают при перемешивании до 70 С и выдают готовый продукт через сетчатый фильтр в металлические бочки или картонные барабаны с полиэтиленовым вкладышем. Для проведения сравнительных испытаний было приготовлено пять образцов заявляемой смазки (табл. 1). Таблица 1 Содержание компонентов, мас.Компоненты 1 2 3 4 5 Экстракт фенольной очистки масел 34 36 37 38 40 Петролатум 62 61 58 56 54 Низкомолекулярный полиэтилен 4 3 5 6 6 2 5924 1 Для сравнения использовали товарную пушечную смазку по ГОСТ 19537-83. Оценку защитных свойств сравниваемых образцов проводили по ГОСТ 9.054-75 на пластинках из стали 10. Измерение температуры каплепадения сравниваемых образцов смазок проводили по ГОСТ 6793-73. Измерение температуры сползания сравниваемых образцов смазок проводили по ГОСТ 6037-75. Результаты проведенных испытаний (табл. 2) свидетельствуют о том, что наиболее целесообразно использовать варианты 2-4 заявляемой консервационной смазки, показывающие улучшенные защитные свойства и более высокую температуру каплепадения, из которых вариант 3 является оптимальным. Таблица 2 Примеры консервационной смазки по вариантам Наименование показателя Прототип 1 2 3 4 5 Защитные свойства по ГОСТ 9.054-75, первые признаки коррозии, сутки камера влажности 80 75 80 83 82 80 морская вода 5 4 6 7 6 4 камера 2 4 3 5 5 4 4 Температура каплепадения, С 64 63 66 67 68 65 Температура сползания, С 60 59 61 62 63 60 Физико-химическая характеристика варианта 3 приведена ниже Однородная мазь Внешний вид темнокоричневого цвета Температура каплепадения, С 67 Температура сползания, С 62 Массовая доля воды,Отсутствие Массовая доля мехпримесей,0,04. Смазку наносят на детали путем их погружения в расплав или распылением при температуре 80-120 С, а также кистью или технической салфеткой при температурах, обеспечивающих возможность выполнения этих операций. Заявленная консервационная смазка может быть использована для консервации неокрашенных металлоизделий на период их транспортирования и длительного хранения на открытых площадках, под навесом или в складских помещениях. Источники информации 1. Вигдорович В.И., Насыпайко И.Г., Прохоренков В.Д. Антикоррозионные консервационные материалы. - М. ВО Агропромиздат, 1987. - С. 36-37. 2. Товарные нефтепродукты. Свойства и применение // Под ред. Школьникова В.М. М. Химия, 1978. - С. 350-353. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
