Консервационный состав

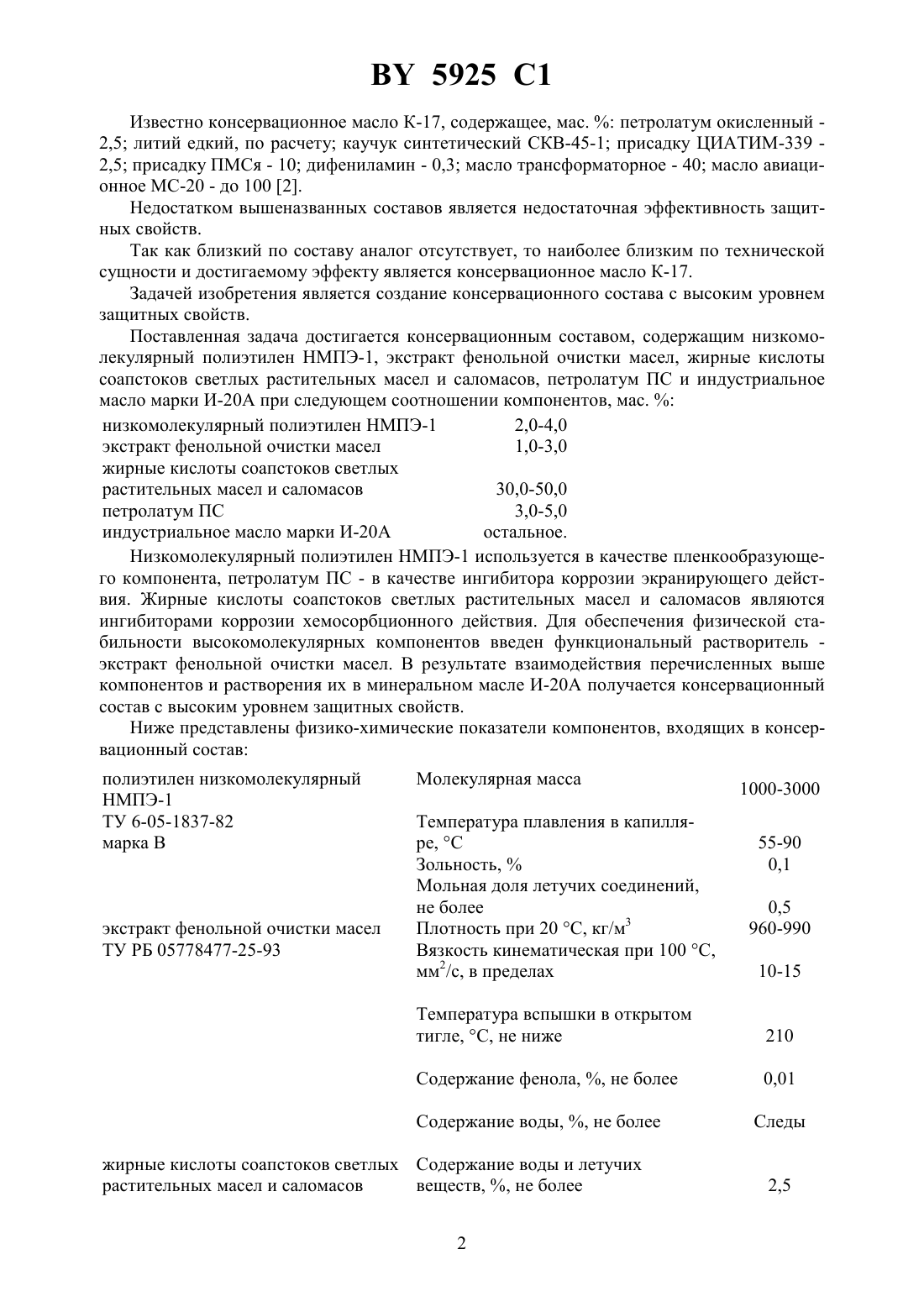

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Научно-техническое производственно-внедренческое общество с ограниченной ответственностью ТОКЕМА Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(72) Авторы Лиштван Иван Иванович Майко Лев Павлович Дребенкова Ирина Викторовна Мулярчик Валерий Владимирович Фалюшина Ирина Петровна Царюк Татьяна Яковлевна Коваленко Валерий Иванович Константинов Валерий Григорьевич(73) Патентообладатели Научно-техническое производственно-внедренческое общество с ограниченной ответственностью ТОКЕМА Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(57) Консервационный состав, содержащий низкомолекулярный полиэтилен НМПЭ-1, экстракт фенольной очистки масел, жирные кислоты соапстоков светлых растительных масел и саломасов, петролатум ПС и индустриальное масло И-20 А при следующем соотношении компонентов, мас.низкомолекулярный полиэтилен НМПЭ-1 2,0-4,0 экстракт фенольной очистки масел 1,0-3,0 жирные кислоты соапстоков светлых растительных масел и саломасов 30,0-50,0 петролатум ПС 3,0-5,0 индустриальное масло И-20 А остальное.(56)2041251 1, 1995.3211529 1, 1982.96/11245 1.63020394, 1988. Предлагаемое изобретение относится к консервационным составам и может быть использовано для консервации металлических изделий на периоды их транспортирования и длительного хранения, а также межоперационной противокоррозионной защиты заготовок, деталей и сборочных единиц в процессе их изготовления. Известен консервационный состав для защиты металлов от коррозии, содержащий минеральное масло и присадку АКОР-1 1. 5925 1 Известно консервационное масло К-17, содержащее, мас.петролатум окисленный 2,5 литий едкий, по расчету каучук синтетический СКВ-45-1 присадку ЦИАТИМ-339 2,5 присадку ПМСя - 10 дифениламин - 0,3 масло трансформаторное - 40 масло авиационное МС-20 - до 100 2. Недостатком вышеназванных составов является недостаточная эффективность защитных свойств. Так как близкий по составу аналог отсутствует, то наиболее близким по технической сущности и достигаемому эффекту является консервационное масло К-17. Задачей изобретения является создание консервационного состава с высоким уровнем защитных свойств. Поставленная задача достигается консервационным составом, содержащим низкомолекулярный полиэтилен НМПЭ-1, экстракт фенольной очистки масел, жирные кислоты соапстоков светлых растительных масел и саломасов, петролатум ПС и индустриальное масло марки И-20 А при следующем соотношении компонентов, мас.низкомолекулярный полиэтилен НМПЭ-1 2,0-4,0 экстракт фенольной очистки масел 1,0-3,0 жирные кислоты соапстоков светлых растительных масел и саломасов 30,0-50,0 петролатум ПС 3,0-5,0 индустриальное масло марки И-20 А остальное. Низкомолекулярный полиэтилен НМПЭ-1 используется в качестве пленкообразующего компонента, петролатум ПС - в качестве ингибитора коррозии экранирующего действия. Жирные кислоты соапстоков светлых растительных масел и саломасов являются ингибиторами коррозии хемосорбционного действия. Для обеспечения физической стабильности высокомолекулярных компонентов введен функциональный растворитель экстракт фенольной очистки масел. В результате взаимодействия перечисленных выше компонентов и растворения их в минеральном масле И-20 А получается консервационный состав с высоким уровнем защитных свойств. Ниже представлены физико-химические показатели компонентов, входящих в консервационный состав полиэтилен низкомолекулярный НМПЭ-1 ТУ 6-05-1837-82 марка В экстракт фенольной очистки масел ТУ РБ 05778477-25-93 Молекулярная масса Температура плавления в капилляре, С Зольность,Мольная доля летучих соединений,не более Плотность при 20 С, кг/м 3 Вязкость кинематическая при 100 С,мм 2/с, в пределах Содержание воды, , не более жирные кислоты соапстоков светлых Содержание воды и летучих растительных масел и саломасов веществ, , не более 2 Вязкость кинематическая при 100 С,мм 2/с, в пределах Вязкость кинематическая при 50 С,мм 2/с, в пределах Зольность, , не более Кислотное число, мг КОН/г, не более Содержание воды,Содержание механических примесей, , не более Температура, С, не ниже каплепадения вспышки Содержание водорастворимых кислот и щелочей механических примесей, , не более воды, , не более фенола Кислотное число, не более Консервационный состав готовят следующим образом. В реактор загружают подогретые до 60-80 С жирные кислоты соапстоков светлых растительных масел и саломасов и производят их обезвоживание путем нагрева до 110-120 С до полного испарения воды. Затем в реактор вводят разогретые до 100-110 С низкомолекулярный полиэтилен НМПЭ-1, петролатум ПС и экстракт фенольной очистки масел и перемешивают до полного расплавления. Индустриальное масло добавляют последним, перемешивая полученную смесь при температуре 90-100 С не менее 30 мин. Конкретные примеры заявляемого консервационного состава приведены в табл. 1. Таблица 1 Концентрация, мас.Компонент 1 2 3 4 5 Низкомолекулярный полиэтилен 1 2 3 4 5 НМПЭ-1 Экстракт фенольной очистки масел 0,5 1 2 3 4 Жирные кислоты соапстоков светлых 25 30 40 45 55 растительных масел и саломасов Петролатум ПС 2 3 4 5 6 Индустриальное масло И-20 А 71,5 64 51 43 30 Проведены сравнительные испытания образцов из табл. 1 и консервационного масла К-17. Оценку защитных свойств сравниваемых образцов проводили по ГОСТ 9.054-75 на пластинках из стали 10. Результаты проведенных испытаний (табл. 2) свидетельствуют о том, что наиболее целесообразно использовать варианты 2-4 заявляемого консервацион 3 5925 1 ного состава, проявляющие высокую защитную способность, из которых по комплексному показателю эксплуатационных свойств вариант 3 является оптимальным. Таблица 2 Наименование показателя Защитные свойства по ГОСТ 9.054-75, первые признаки коррозии, сутки камера влажности морская вода сернистый ангидрид Площадь коррозионного поражения стали 10 в ,Примеры консервационного состава по вариантам 1 2 3 4 5 Физико-химическая характеристика варианта 3 заявляемого состава приведена ниже Внешний вид вязкость условная при 20 С по ВЗ-4,С массовая доля воды,массовая доля механических примесей,температура вспышки в открытом тигле, С Однородная светлокоричневая жидкость 29,4 следы 0,1 160 Состав наносят на детали путем их погружения в ванны с составом при температуре 805 С. Кроме того, состав можно наносить кистью, пульверизацией. Результаты проведенных испытаний свидетельствуют, что заявляемый консервационный состав обладает более высокими защитными свойствами по сравнению с известными образцами. Источники информации 1. ГОСТ 9.014-78. Временная противокоррозионная защита изделий. - М. Стандарты,1985. - С. 7. 2. Нефтепродукты. Масла, смазки, присадки. - М. Стандарты, 1977. - С. 306, 440. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
