Пункционная игла

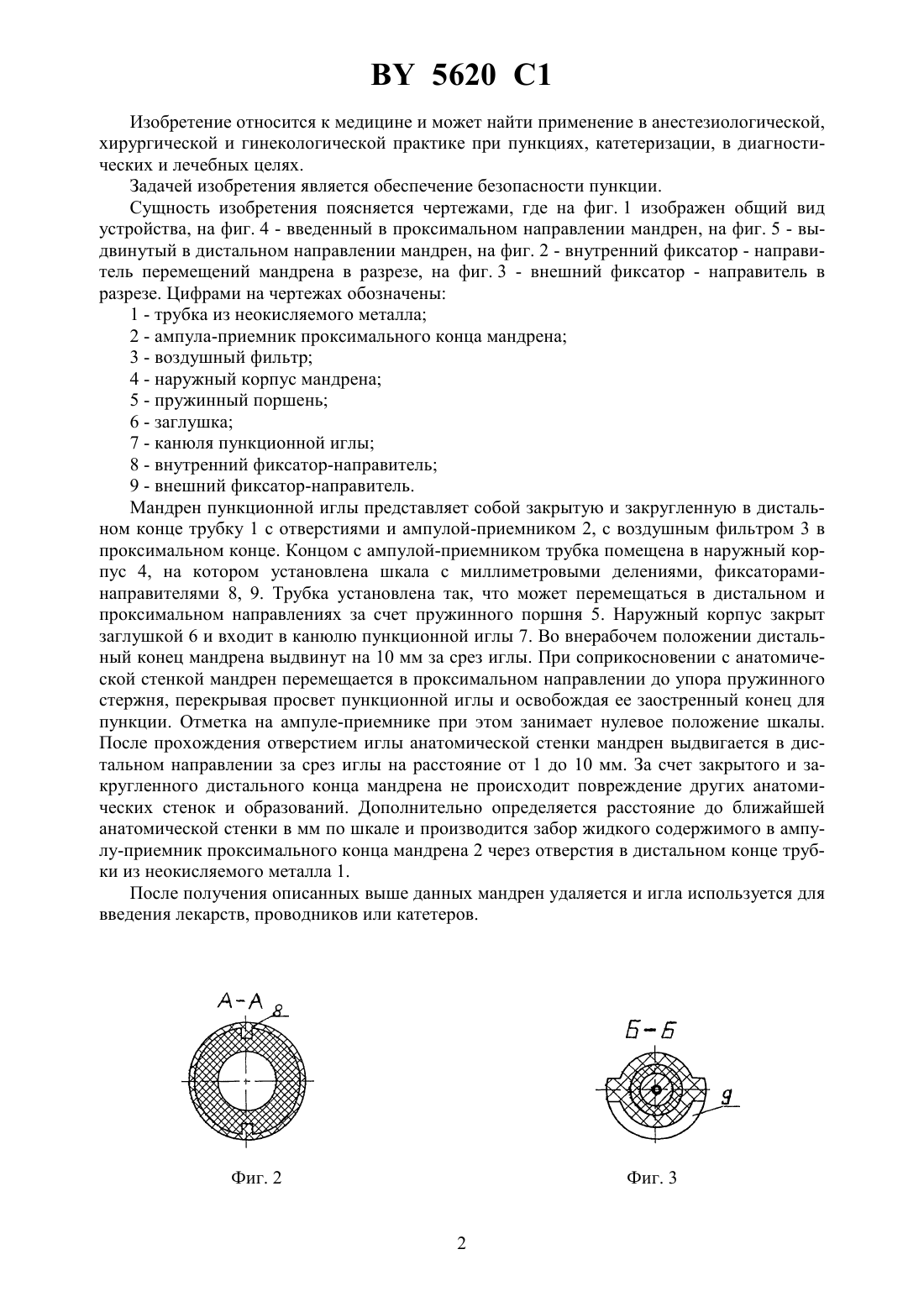

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ушко Николай Адамович(72) Автор Ушко Николай Адамович(73) Патентообладатель Ушко Николай Адамович(57) Пункционная игла с канюлей, выполненная из неокисляемого металла, содержащая мандрен, отличающаяся тем, что мандрен выполнен удлиненным в виде полой закрытой и закругленной в дистальном конце трубки с отверстиями, проксимальный конец которой закреплен в ампуле-приемнике и вставлен в наружный корпус со шкалой и фиксатораминаправителями, причем трубка установлена с возможностью перемещения в дистальном и проксимальном направлениях под действием пружинного поршня и возможностью выхода за срез иглы на расстояние 1-10 мм. 5620 1 Изобретение относится к медицине и может найти применение в анестезиологической,хирургической и гинекологической практике при пункциях, катетеризации, в диагностических и лечебных целях. Задачей изобретения является обеспечение безопасности пункции. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид устройства, на фиг. 4 - введенный в проксимальном направлении мандрен, на фиг. 5 - выдвинутый в дистальном направлении мандрен, на фиг. 2 - внутренний фиксатор - направитель перемещений мандрена в разрезе, на фиг. 3 - внешний фиксатор - направитель в разрезе. Цифрами на чертежах обозначены 1 - трубка из неокисляемого металла 2 - ампула-приемник проксимального конца мандрена 3 - воздушный фильтр 4 - наружный корпус мандрена 5 - пружинный поршень 6 - заглушка 7 - канюля пункционной иглы 8 - внутренний фиксатор-направитель 9 - внешний фиксатор-направитель. Мандрен пункционной иглы представляет собой закрытую и закругленную в дистальном конце трубку 1 с отверстиями и ампулой-приемником 2, с воздушным фильтром 3 в проксимальном конце. Концом с ампулой-приемником трубка помещена в наружный корпус 4, на котором установлена шкала с миллиметровыми делениями, фиксатораминаправителями 8, 9. Трубка установлена так, что может перемещаться в дистальном и проксимальном направлениях за счет пружинного поршня 5. Наружный корпус закрыт заглушкой 6 и входит в канюлю пункционной иглы 7. Во внерабочем положении дистальный конец мандрена выдвинут на 10 мм за срез иглы. При соприкосновении с анатомической стенкой мандрен перемещается в проксимальном направлении до упора пружинного стержня, перекрывая просвет пункционной иглы и освобождая ее заостренный конец для пункции. Отметка на ампуле-приемнике при этом занимает нулевое положение шкалы. После прохождения отверстием иглы анатомической стенки мандрен выдвигается в дистальном направлении за срез иглы на расстояние от 1 до 10 мм. За счет закрытого и закругленного дистального конца мандрена не происходит повреждение других анатомических стенок и образований. Дополнительно определяется расстояние до ближайшей анатомической стенки в мм по шкале и производится забор жидкого содержимого в ампулу-приемник проксимального конца мандрена 2 через отверстия в дистальном конце трубки из неокисляемого металла 1. После получения описанных выше данных мандрен удаляется и игла используется для введения лекарств, проводников или катетеров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
