Устройство для биопсии

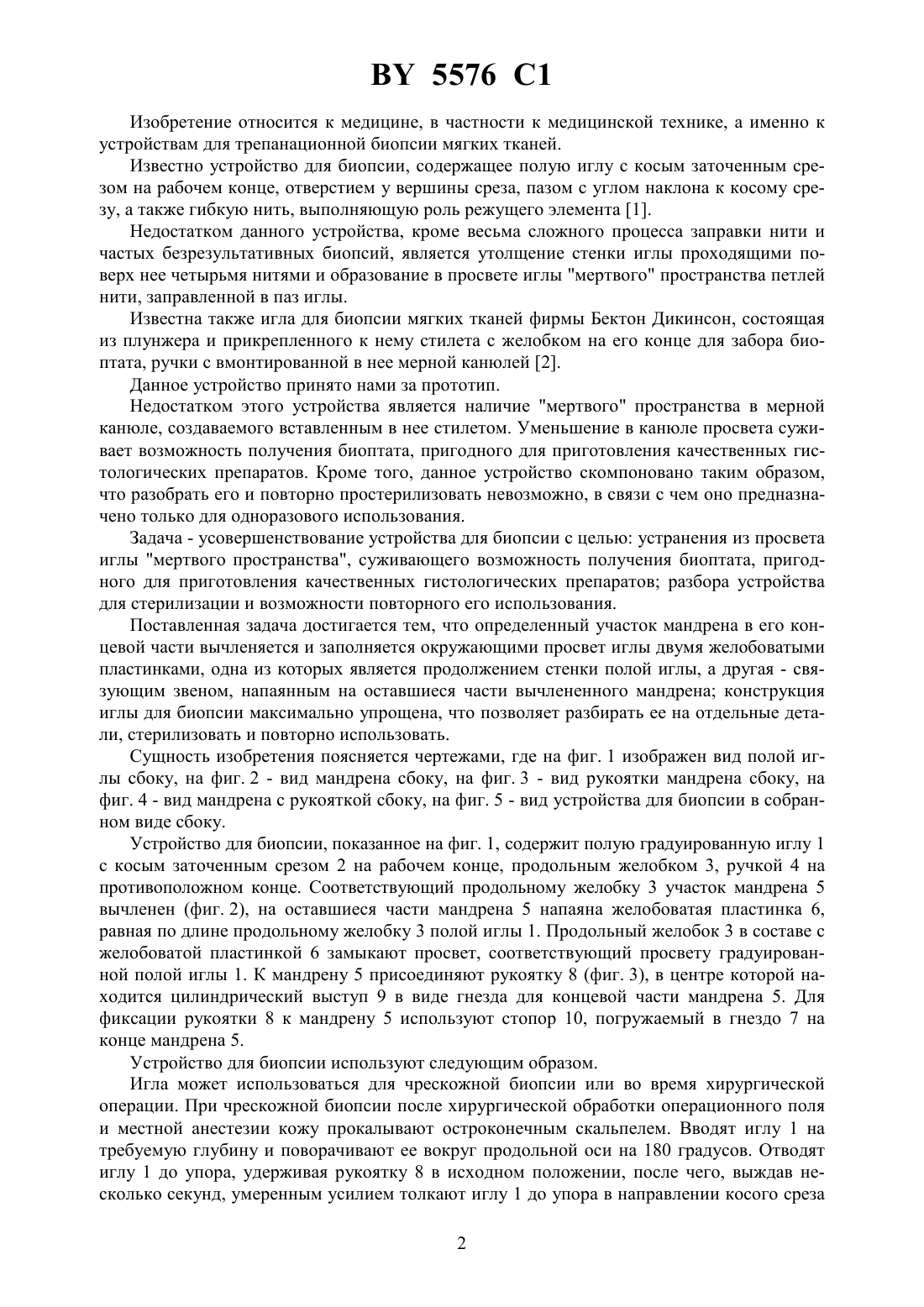

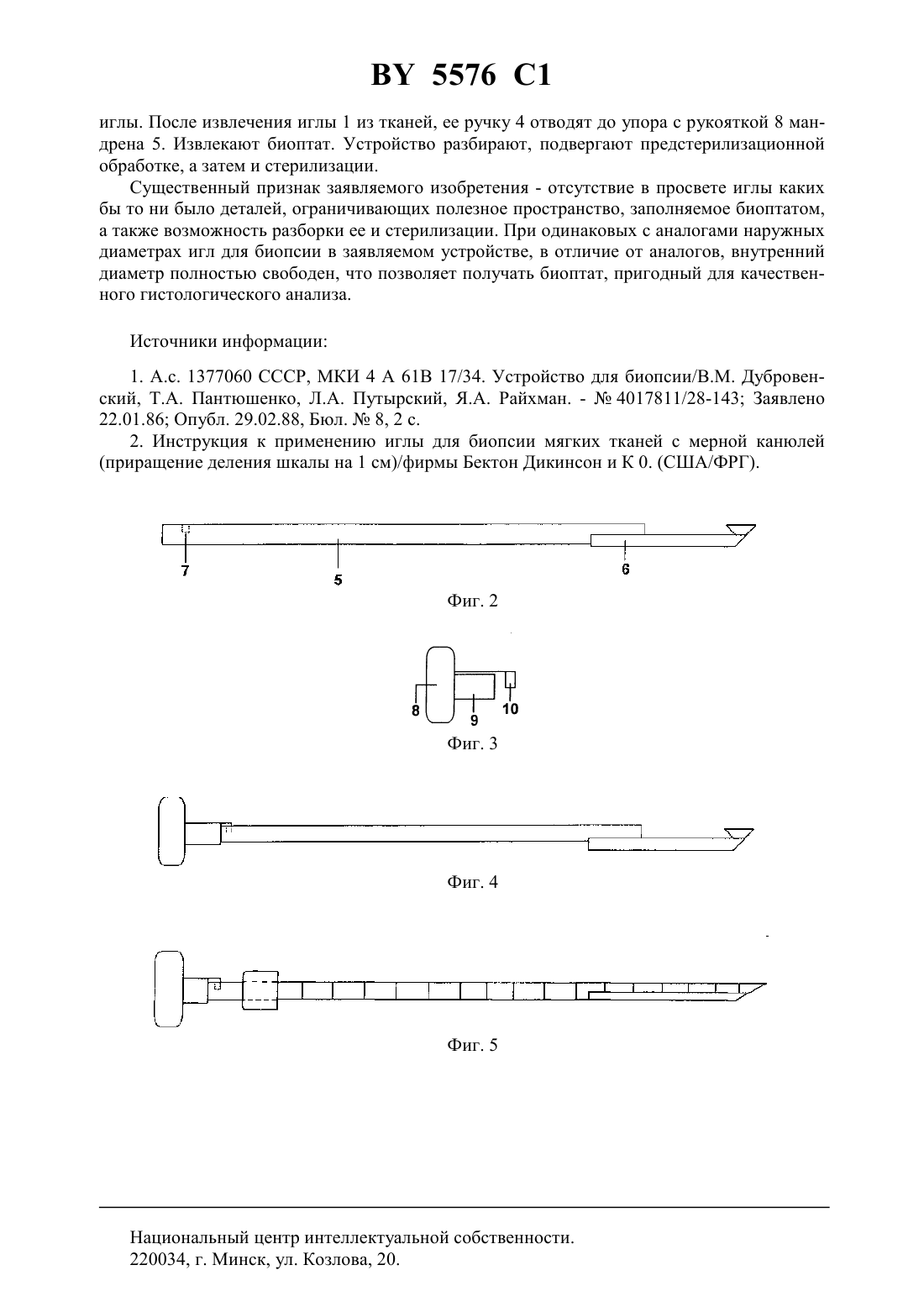

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Пантюшенко Тихон Антонович(73) Патентообладатель Научно-исследова(71) Заявитель Научно-исследовательский тельский институт онкологии и медиинститут онкологии и медицинской цинской радиологии им. Н.Н. Александрадиологии им. Н.Н. Александроварова(57) Устройство для биопсии, содержащее полую иглу с косым заточенным срезом на рабочем конце и рукояткой на противоположном конце, мандрен с рукояткой и косым срезом на рабочем конце, отличающееся тем, что на рабочем конце иглы выполнена продольная проточка, а на рабочем конце мандрена выполнена выемка, соответствующая продольной проточке иглы и оснащенная двумя пластинами. 5576 1 Изобретение относится к медицине, в частности к медицинской технике, а именно к устройствам для трепанационной биопсии мягких тканей. Известно устройство для биопсии, содержащее полую иглу с косым заточенным срезом на рабочем конце, отверстием у вершины среза, пазом с углом наклона к косому срезу, а также гибкую нить, выполняющую роль режущего элемента 1. Недостатком данного устройства, кроме весьма сложного процесса заправки нити и частых безрезультативных биопсий, является утолщение стенки иглы проходящими поверх нее четырьмя нитями и образование в просвете иглы мертвого пространства петлей нити, заправленной в паз иглы. Известна также игла для биопсии мягких тканей фирмы Бектон Дикинсон, состоящая из плунжера и прикрепленного к нему стилета с желобком на его конце для забора биоптата, ручки с вмонтированной в нее мерной канюлей 2. Данное устройство принято нами за прототип. Недостатком этого устройства является наличие мертвого пространства в мерной канюле, создаваемого вставленным в нее стилетом. Уменьшение в канюле просвета суживает возможность получения биоптата, пригодного для приготовления качественных гистологических препаратов. Кроме того, данное устройство скомпоновано таким образом,что разобрать его и повторно простерилизовать невозможно, в связи с чем оно предназначено только для одноразового использования. Задача - усовершенствование устройства для биопсии с целью устранения из просвета иглы мертвого пространства, суживающего возможность получения биоптата, пригодного для приготовления качественных гистологических препаратов разбора устройства для стерилизации и возможности повторного его использования. Поставленная задача достигается тем, что определенный участок мандрена в его концевой части вычленяется и заполняется окружающими просвет иглы двумя желобоватыми пластинками, одна из которых является продолжением стенки полой иглы, а другая - связующим звеном, напаянным на оставшиеся части вычлененного мандрена конструкция иглы для биопсии максимально упрощена, что позволяет разбирать ее на отдельные детали, стерилизовать и повторно использовать. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен вид полой иглы сбоку, на фиг. 2 - вид мандрена сбоку, на фиг. 3 - вид рукоятки мандрена сбоку, на фиг. 4 - вид мандрена с рукояткой сбоку, на фиг. 5 - вид устройства для биопсии в собранном виде сбоку. Устройство для биопсии, показанное на фиг. 1, содержит полую градуированную иглу 1 с косым заточенным срезом 2 на рабочем конце, продольным желобком 3, ручкой 4 на противоположном конце. Соответствующий продольному желобку 3 участок мандрена 5 вычленен (фиг. 2), на оставшиеся части мандрена 5 напаяна желобоватая пластинка 6,равная по длине продольному желобку 3 полой иглы 1. Продольный желобок 3 в составе с желобоватой пластинкой 6 замыкают просвет, соответствующий просвету градуированной полой иглы 1. К мандрену 5 присоединяют рукоятку 8 (фиг. 3), в центре которой находится цилиндрический выступ 9 в виде гнезда для концевой части мандрена 5. Для фиксации рукоятки 8 к мандрену 5 используют стопор 10, погружаемый в гнездо 7 на конце мандрена 5. Устройство для биопсии используют следующим образом. Игла может использоваться для чрескожной биопсии или во время хирургической операции. При чрескожной биопсии после хирургической обработки операционного поля и местной анестезии кожу прокалывают остроконечным скальпелем. Вводят иглу 1 на требуемую глубину и поворачивают ее вокруг продольной оси на 180 градусов. Отводят иглу 1 до упора, удерживая рукоятку 8 в исходном положении, после чего, выждав несколько секунд, умеренным усилием толкают иглу 1 до упора в направлении косого среза 2 5576 1 иглы. После извлечения иглы 1 из тканей, ее ручку 4 отводят до упора с рукояткой 8 мандрена 5. Извлекают биоптат. Устройство разбирают, подвергают предстерилизационной обработке, а затем и стерилизации. Существенный признак заявляемого изобретения - отсутствие в просвете иглы каких бы то ни было деталей, ограничивающих полезное пространство, заполняемое биоптатом,а также возможность разборки ее и стерилизации. При одинаковых с аналогами наружных диаметрах игл для биопсии в заявляемом устройстве, в отличие от аналогов, внутренний диаметр полностью свободен, что позволяет получать биоптат, пригодный для качественного гистологического анализа. Источники информации 1. А.с. 1377060 СССР, МКИ 4 А 61 В 17/34. Устройство для биопсии/В.М. Дубровенский, Т.А. Пантюшенко, Л.А. Путырский, Я.А. Райхман. -4017811/28-143 Заявлено 22.01.86 Опубл. 29.02.88, Бюл.8, 2 с. 2. Инструкция к применению иглы для биопсии мягких тканей с мерной канюлей(приращение деления шкалы на 1 см)/фирмы Бектон Дикинсон и К 0. (США/ФРГ). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
