Игла для акупунктуры Новикова В.В.

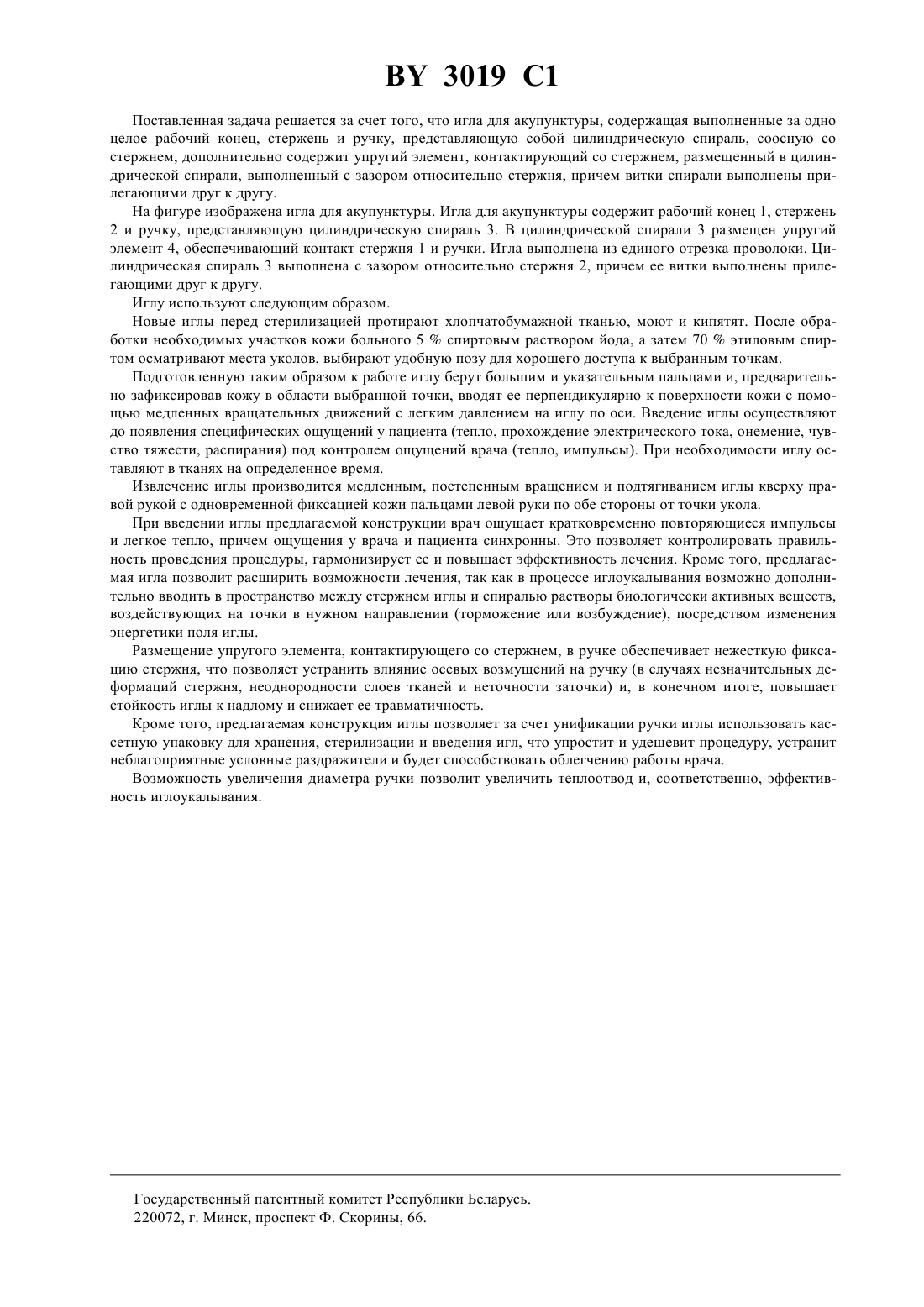

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ИГЛА ДЛЯ АКУПУНКТУРЫ НОВИКОВА В.В.(73) Патентообладатель Новиков Владимир тальевич(57) 1. Игла для акупунктуры, содержащая выполненные за одно целое стержень с рабочим концом и ручку,представляющую собой цилиндрическую спираль, соосную со стержнем, отличающаяся тем, что она дополнительно содержит упругий элемент, размещенный внутри цилиндрической спирали, контактирующий со стержнем и спиралью, причем цилиндрическая спираль выполнена с зазором относительно стержня, а ее витки выполнены прилегающими друг к другу. Изобретение относится к медицинской технике и может быть использовано в иглотерапии. Известна игла для акупунктуры, широко используемая в медицинской практике, содержащая рабочий конец, стержень и припаянную к нему ручку 1. Недостатком данной иглы является ее невысокая стойкость к надлому в месте сопряжения стержня и ручки. Наиболее близкой по технической сущности к заявляемому изобретению является игла для акупунктуры,содержащая выполненные за одно целое рабочий конец, стержень и ручку, представляющую собой ушко,свободный конец которого уложен в цилиндрическую спираль, соосную со стержнем, навитую с зазором между витками и размещенную с возможностью непосредственного контакта со стержнем 2. Недостатками данной иглы являются невысокая стойкость, вызванная тем, что жесткая заделка иглы в ручке создает значительную деформацию начала рабочего конца иглы, что приводит к надлому стержня, а также невозможность изготовления микроигл данной конструкции. Технической задачей, на решение которой направлено заявляемое изобретение, является повышение надежности за счет увеличения стойкости к надлому, снижение травматичности, повышение эффективности процедуры иглоукалывания. 3019 1 Поставленная задача решается за счет того, что игла для акупунктуры, содержащая выполненные за одно целое рабочий конец, стержень и ручку, представляющую собой цилиндрическую спираль, соосную со стержнем, дополнительно содержит упругий элемент, контактирующий со стержнем, размещенный в цилиндрической спирали, выполненный с зазором относительно стержня, причем витки спирали выполнены прилегающими друг к другу. На фигуре изображена игла для акупунктуры. Игла для акупунктуры содержит рабочий конец 1, стержень 2 и ручку, представляющую цилиндрическую спираль 3. В цилиндрической спирали 3 размещен упругий элемент 4, обеспечивающий контакт стержня 1 и ручки. Игла выполнена из единого отрезка проволоки. Цилиндрическая спираль 3 выполнена с зазором относительно стержня 2, причем ее витки выполнены прилегающими друг к другу. Иглу используют следующим образом. Новые иглы перед стерилизацией протирают хлопчатобумажной тканью, моют и кипятят. После обработки необходимых участков кожи больного 5 спиртовым раствором йода, а затем 70 этиловым спиртом осматривают места уколов, выбирают удобную позу для хорошего доступа к выбранным точкам. Подготовленную таким образом к работе иглу берут большим и указательным пальцами и, предварительно зафиксировав кожу в области выбранной точки, вводят ее перпендикулярно к поверхности кожи с помощью медленных вращательных движений с легким давлением на иглу по оси. Введение иглы осуществляют до появления специфических ощущений у пациента (тепло, прохождение электрического тока, онемение, чувство тяжести, распирания) под контролем ощущений врача (тепло, импульсы). При необходимости иглу оставляют в тканях на определенное время. Извлечение иглы производится медленным, постепенным вращением и подтягиванием иглы кверху правой рукой с одновременной фиксацией кожи пальцами левой руки по обе стороны от точки укола. При введении иглы предлагаемой конструкции врач ощущает кратковременно повторяющиеся импульсы и легкое тепло, причем ощущения у врача и пациента синхронны. Это позволяет контролировать правильность проведения процедуры, гармонизирует ее и повышает эффективность лечения. Кроме того, предлагаемая игла позволит расширить возможности лечения, так как в процессе иглоукалывания возможно дополнительно вводить в пространство между стержнем иглы и спиралью растворы биологически активных веществ,воздействующих на точки в нужном направлении (торможение или возбуждение), посредством изменения энергетики поля иглы. Размещение упругого элемента, контактирующего со стержнем, в ручке обеспечивает нежесткую фиксацию стержня, что позволяет устранить влияние осевых возмущений на ручку (в случаях незначительных деформаций стержня, неоднородности слоев тканей и неточности заточки) и, в конечном итоге, повышает стойкость иглы к надлому и снижает ее травматичность. Кроме того, предлагаемая конструкция иглы позволяет за счет унификации ручки иглы использовать кассетную упаковку для хранения, стерилизации и введения игл, что упростит и удешевит процедуру, устранит неблагоприятные условные раздражители и будет способствовать облегчению работы врача. Возможность увеличения диаметра ручки позволит увеличить теплоотвод и, соответственно, эффективность иглоукалывания. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
