Устройство Ковальчука для пункций и внутритканевого лаважа

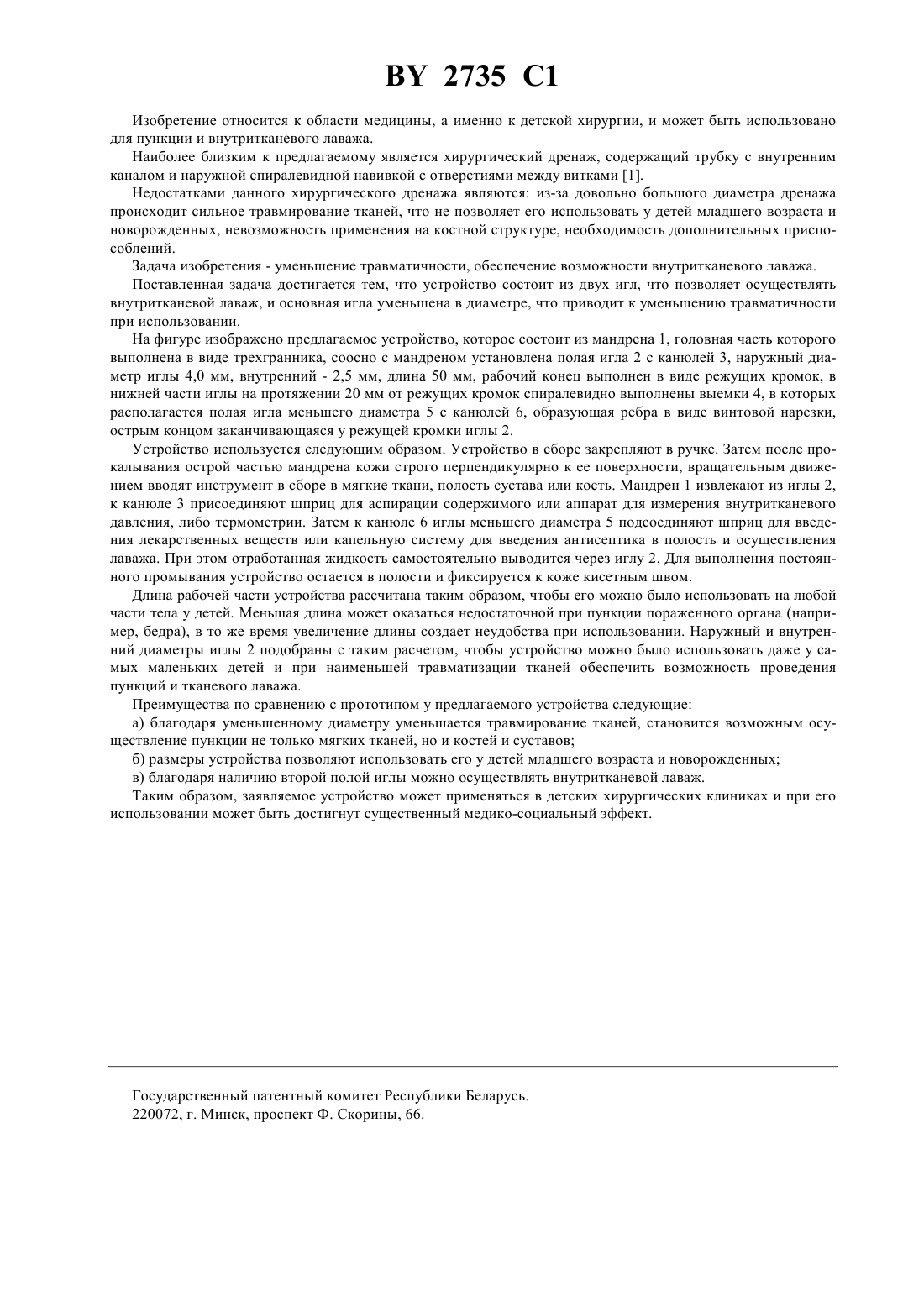

61 27/00 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО КОВАЛЬЧУКА ДЛЯ ПУНКЦИЙ И ВНУТРИТКАНЕВОГО ЛАВАЖА(71) Заявитель Гродненский государственный медицинский институт(73) Патентообладатель Гродненский государственный медицинский институт(57) Устройство для пункций и внутритканевого лаважа, содержащее мандрен, установленный в основной полой игле с резьбой на наружной поверхности, и дополнительную полую иглу меньшего диаметра с отверстием на рабочем конце иглы, отличающееся тем, что полая игла имеет наружный диаметр 4,0 мм и внутренний - 2,5 мм, обе иглы оснащены канюлями, причем нижняя часть дополнительной иглы расположена в пазах резьбы на основной игле. 2735 1 Изобретение относится к области медицины, а именно к детской хирургии, и может быть использовано для пункции и внутритканевого лаважа. Наиболее близким к предлагаемому является хирургический дренаж, содержащий трубку с внутренним каналом и наружной спиралевидной навивкой с отверстиями между витками 1. Недостатками данного хирургического дренажа являются из-за довольно большого диаметра дренажа происходит сильное травмирование тканей, что не позволяет его использовать у детей младшего возраста и новорожденных, невозможность применения на костной структуре, необходимость дополнительных приспособлений. Задача изобретения - уменьшение травматичности, обеспечение возможности внутритканевого лаважа. Поставленная задача достигается тем, что устройство состоит из двух игл, что позволяет осуществлять внутритканевой лаваж, и основная игла уменьшена в диаметре, что приводит к уменьшению травматичности при использовании. На фигуре изображено предлагаемое устройство, которое состоит из мандрена 1, головная часть которого выполнена в виде трехгранника, соосно с мандреном установлена полая игла 2 с канюлей 3, наружный диаметр иглы 4,0 мм, внутренний - 2,5 мм, длина 50 мм, рабочий конец выполнен в виде режущих кромок, в нижней части иглы на протяжении 20 мм от режущих кромок спиралевидно выполнены выемки 4, в которых располагается полая игла меньшего диаметра 5 с канюлей 6, образующая ребра в виде винтовой нарезки,острым концом заканчивающаяся у режущей кромки иглы 2. Устройство используется следующим образом. Устройство в сборе закрепляют в ручке. Затем после прокалывания острой частью мандрена кожи строго перпендикулярно к ее поверхности, вращательным движением вводят инструмент в сборе в мягкие ткани, полость сустава или кость. Мандрен 1 извлекают из иглы 2,к канюле 3 присоединяют шприц для аспирации содержимого или аппарат для измерения внутритканевого давления, либо термометрии. Затем к канюле 6 иглы меньшего диаметра 5 подсоединяют шприц для введения лекарственных веществ или капельную систему для введения антисептика в полость и осуществления лаважа. При этом отработанная жидкость самостоятельно выводится через иглу 2. Для выполнения постоянного промывания устройство остается в полости и фиксируется к коже кисетным швом. Длина рабочей части устройства рассчитана таким образом, чтобы его можно было использовать на любой части тела у детей. Меньшая длина может оказаться недостаточной при пункции пораженного органа (например, бедра), в то же время увеличение длины создает неудобства при использовании. Наружный и внутренний диаметры иглы 2 подобраны с таким расчетом, чтобы устройство можно было использовать даже у самых маленьких детей и при наименьшей травматизации тканей обеспечить возможность проведения пункций и тканевого лаважа. Преимущества по сравнению с прототипом у предлагаемого устройства следующие а) благодаря уменьшенному диаметру уменьшается травмирование тканей, становится возможным осуществление пункции не только мягких тканей, но и костей и суставов б) размеры устройства позволяют использовать его у детей младшего возраста и новорожденных в) благодаря наличию второй полой иглы можно осуществлять внутритканевой лаваж. Таким образом, заявляемое устройство может применяться в детских хирургических клиниках и при его использовании может быть достигнут существенный медико-социальный эффект. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
