Пылеулавливающее устройство

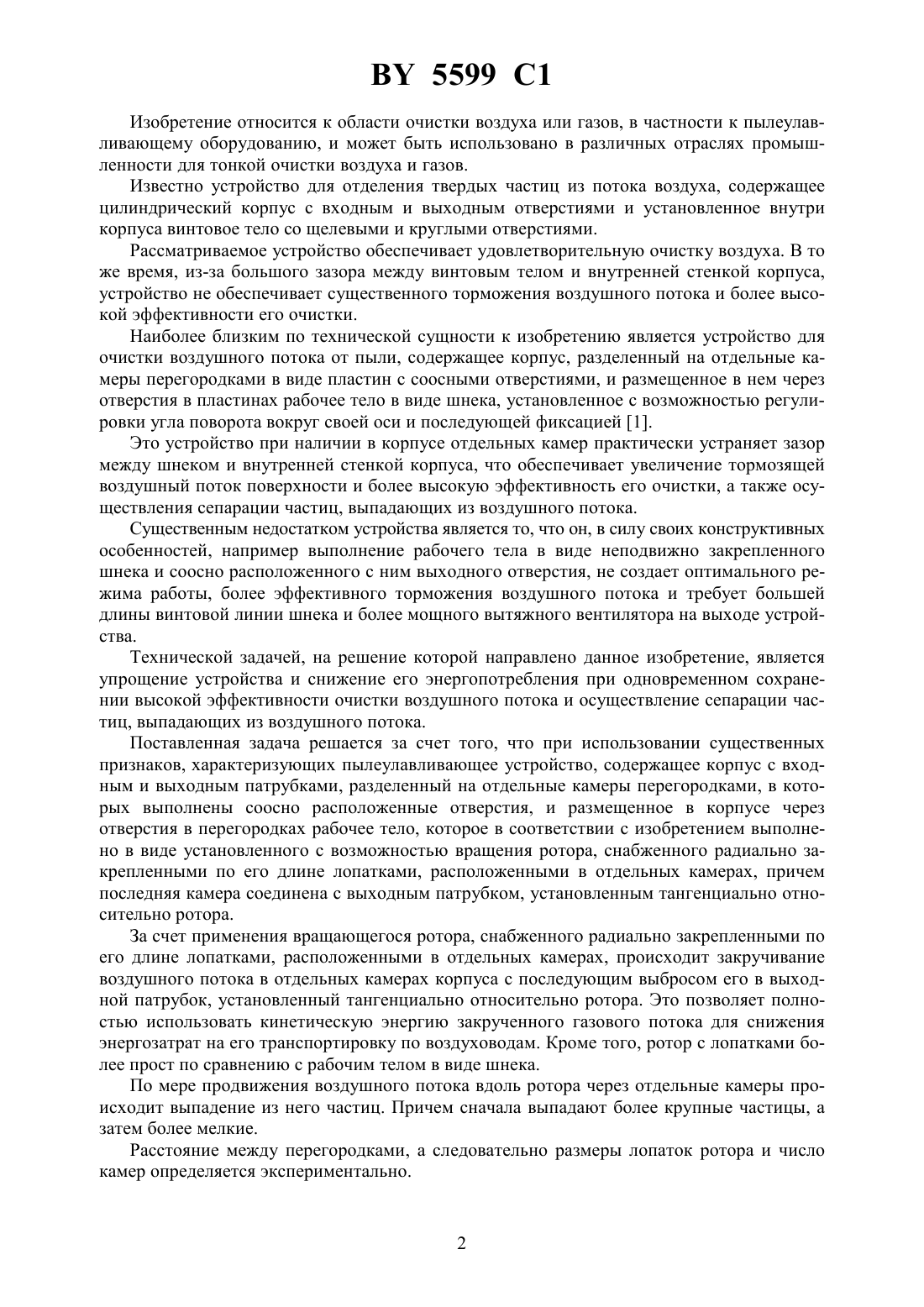

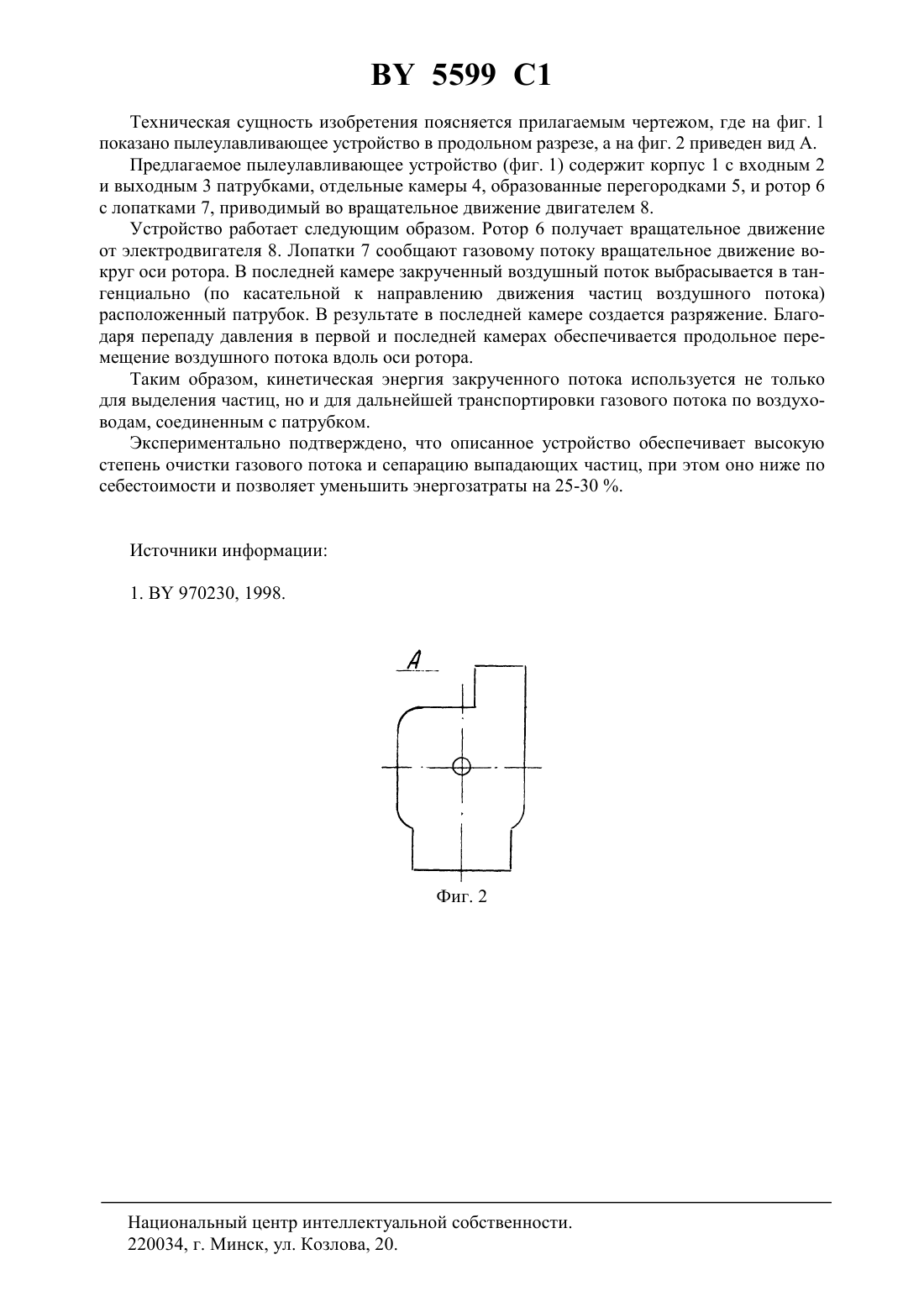

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Клименков Степан Степанович Тимонов Иван Афанасьевич Ходьков Андрей Алексеевич Варгальенок Евгений Александрович Банис Дмитрий Александрович(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Пылеулавливающее устройство, содержащее корпус с входным и выходным патрубками, разделенный на отдельные камеры перегородками, в которых выполнены соосно расположенные отверстия, и размещенное в корпусе через отверстия в перегородках рабочее тело, отличающееся тем, что рабочее тело выполнено в виде установленного с возможностью вращения ротора, снабженного радиально закрепленными по его длине лопатками, расположенными в отдельных камерах, причем последняя камера соединена с выходным патрубком, установленным тангенциально относительно ротора. 5599 1 Изобретение относится к области очистки воздуха или газов, в частности к пылеулавливающему оборудованию, и может быть использовано в различных отраслях промышленности для тонкой очистки воздуха и газов. Известно устройство для отделения твердых частиц из потока воздуха, содержащее цилиндрический корпус с входным и выходным отверстиями и установленное внутри корпуса винтовое тело со щелевыми и круглыми отверстиями. Рассматриваемое устройство обеспечивает удовлетворительную очистку воздуха. В то же время, из-за большого зазора между винтовым телом и внутренней стенкой корпуса,устройство не обеспечивает существенного торможения воздушного потока и более высокой эффективности его очистки. Наиболее близким по технической сущности к изобретению является устройство для очистки воздушного потока от пыли, содержащее корпус, разделенный на отдельные камеры перегородками в виде пластин с соосными отверстиями, и размещенное в нем через отверстия в пластинах рабочее тело в виде шнека, установленное с возможностью регулировки угла поворота вокруг своей оси и последующей фиксацией 1. Это устройство при наличии в корпусе отдельных камер практически устраняет зазор между шнеком и внутренней стенкой корпуса, что обеспечивает увеличение тормозящей воздушный поток поверхности и более высокую эффективность его очистки, а также осуществления сепарации частиц, выпадающих из воздушного потока. Существенным недостатком устройства является то, что он, в силу своих конструктивных особенностей, например выполнение рабочего тела в виде неподвижно закрепленного шнека и соосно расположенного с ним выходного отверстия, не создает оптимального режима работы, более эффективного торможения воздушного потока и требует большей длины винтовой линии шнека и более мощного вытяжного вентилятора на выходе устройства. Технической задачей, на решение которой направлено данное изобретение, является упрощение устройства и снижение его энергопотребления при одновременном сохранении высокой эффективности очистки воздушного потока и осуществление сепарации частиц, выпадающих из воздушного потока. Поставленная задача решается за счет того, что при использовании существенных признаков, характеризующих пылеулавливающее устройство, содержащее корпус с входным и выходным патрубками, разделенный на отдельные камеры перегородками, в которых выполнены соосно расположенные отверстия, и размещенное в корпусе через отверстия в перегородках рабочее тело, которое в соответствии с изобретением выполнено в виде установленного с возможностью вращения ротора, снабженного радиально закрепленными по его длине лопатками, расположенными в отдельных камерах, причем последняя камера соединена с выходным патрубком, установленным тангенциально относительно ротора. За счет применения вращающегося ротора, снабженного радиально закрепленными по его длине лопатками, расположенными в отдельных камерах, происходит закручивание воздушного потока в отдельных камерах корпуса с последующим выбросом его в выходной патрубок, установленный тангенциально относительно ротора. Это позволяет полностью использовать кинетическую энергию закрученного газового потока для снижения энергозатрат на его транспортировку по воздуховодам. Кроме того, ротор с лопатками более прост по сравнению с рабочим телом в виде шнека. По мере продвижения воздушного потока вдоль ротора через отдельные камеры происходит выпадение из него частиц. Причем сначала выпадают более крупные частицы, а затем более мелкие. Расстояние между перегородками, а следовательно размеры лопаток ротора и число камер определяется экспериментально. 5599 1 Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг. 1 показано пылеулавливающее устройство в продольном разрезе, а на фиг. 2 приведен вид А. Предлагаемое пылеулавливающее устройство (фиг. 1) содержит корпус 1 с входным 2 и выходным 3 патрубками, отдельные камеры 4, образованные перегородками 5, и ротор 6 с лопатками 7, приводимый во вращательное движение двигателем 8. Устройство работает следующим образом. Ротор 6 получает вращательное движение от электродвигателя 8. Лопатки 7 сообщают газовому потоку вращательное движение вокруг оси ротора. В последней камере закрученный воздушный поток выбрасывается в тангенциально (по касательной к направлению движения частиц воздушного потока) расположенный патрубок. В результате в последней камере создается разряжение. Благодаря перепаду давления в первой и последней камерах обеспечивается продольное перемещение воздушного потока вдоль оси ротора. Таким образом, кинетическая энергия закрученного потока используется не только для выделения частиц, но и для дальнейшей транспортировки газового потока по воздуховодам, соединенным с патрубком. Экспериментально подтверждено, что описанное устройство обеспечивает высокую степень очистки газового потока и сепарацию выпадающих частиц, при этом оно ниже по себестоимости и позволяет уменьшить энергозатраты на 25-30 . Источники информации 1.970230, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
