Ствол дымовой трубы

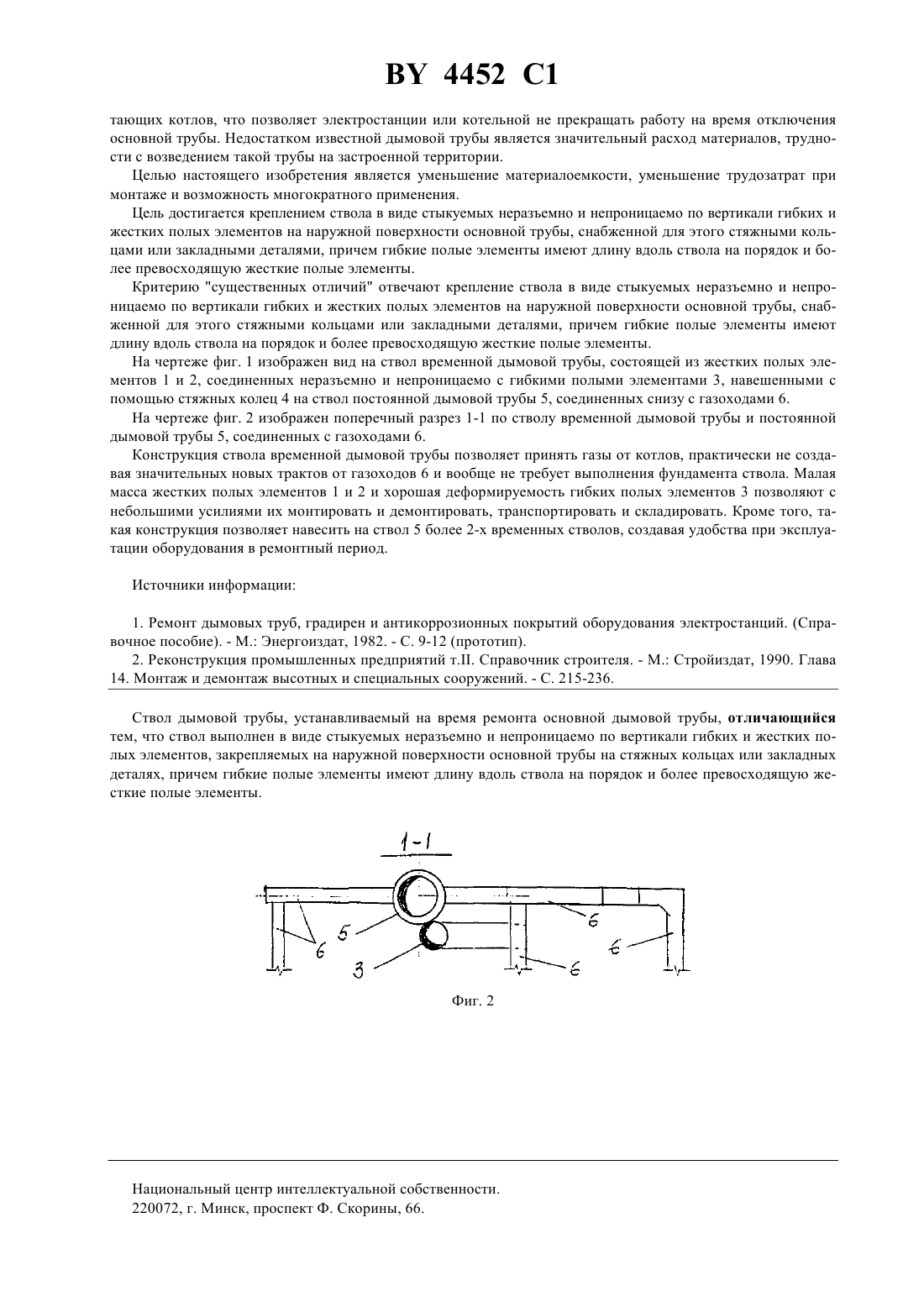

(71) Заявители Государственное предприятие Белнипиэнергопром Хасеневич Л.С.(73) Патентообладатели Государственное предприятие Белнипиэнергопром Хасеневич Леонид Сулейманович(56) Захаров И.В. Ремонт дымовых труб, градирен и антикоррозионных покрытий оборудования электростанций. - М. Энергоиздат, 1982. - С. 9-12, Топчий В.Д. Реконструкция промышленных предприятий. - М. Стройиздат, 1990. Т. 2. - С. 215-236,4821473 А, 1989,1838554 3,1993.(57) Изобретение относится к конструкции временных дымовых труб, устанавливаемых на время ремонта основных стволов дымовых труб. Задача изобретения - уменьшение материалоемкости, уменьшение трудозатрат при монтаже и возможность многократного применения. Задача решается навеской снаружи на ствол основной трубы, снабженной закладными деталями или стяжными кольцами, временного ствола из состыкованных жестких и гибких полых элементов, причем гибкие полые элементы имеют длину вдоль ствола на порядок и более превосходящую жесткие полые элементы. 1 с.п. ф-лы. Фиг. 1 Изобретение относится к конструкции временных дымовых труб, устанавливаемых на время ремонта основных стволов дымовых труб, на время замены футеровки или установки дополнительных элементов обслуживания дымового тракта. Известна 1 и 2 установка дополнительного к основной дымовой трубе нового ствола на собственном фундаменте, к которому присоединяются все газоходы или часть газоходов от рабо 4452 1 тающих котлов, что позволяет электростанции или котельной не прекращать работу на время отключения основной трубы. Недостатком известной дымовой трубы является значительный расход материалов, трудности с возведением такой трубы на застроенной территории. Целью настоящего изобретения является уменьшение материалоемкости, уменьшение трудозатрат при монтаже и возможность многократного применения. Цель достигается креплением ствола в виде стыкуемых неразъемно и непроницаемо по вертикали гибких и жестких полых элементов на наружной поверхности основной трубы, снабженной для этого стяжными кольцами или закладными деталями, причем гибкие полые элементы имеют длину вдоль ствола на порядок и более превосходящую жесткие полые элементы. Критерию существенных отличий отвечают крепление ствола в виде стыкуемых неразъемно и непроницаемо по вертикали гибких и жестких полых элементов на наружной поверхности основной трубы, снабженной для этого стяжными кольцами или закладными деталями, причем гибкие полые элементы имеют длину вдоль ствола на порядок и более превосходящую жесткие полые элементы. На чертеже фиг. 1 изображен вид на ствол временной дымовой трубы, состоящей из жестких полых элементов 1 и 2, соединенных неразъемно и непроницаемо с гибкими полыми элементами 3, навешенными с помощью стяжных колец 4 на ствол постоянной дымовой трубы 5, соединенных снизу с газоходами 6. На чертеже фиг. 2 изображен поперечный разрез 1-1 по стволу временной дымовой трубы и постоянной дымовой трубы 5, соединенных с газоходами 6. Конструкция ствола временной дымовой трубы позволяет принять газы от котлов, практически не создавая значительных новых трактов от газоходов 6 и вообще не требует выполнения фундамента ствола. Малая масса жестких полых элементов 1 и 2 и хорошая деформируемость гибких полых элементов 3 позволяют с небольшими усилиями их монтировать и демонтировать, транспортировать и складировать. Кроме того, такая конструкция позволяет навесить на ствол 5 более 2-х временных стволов, создавая удобства при эксплуатации оборудования в ремонтный период. Источники информации 1. Ремонт дымовых труб, градирен и антикоррозионных покрытий оборудования электростанций. (Справочное пособие). - М. Энергоиздат, 1982. - С. 9-12 (прототип). 2. Реконструкция промышленных предприятий т Справочник строителя. - М. Стройиздат, 1990. Глава 14. Монтаж и демонтаж высотных и специальных сооружений. - С. 215-236. Ствол дымовой трубы, устанавливаемый на время ремонта основной дымовой трубы, отличающийся тем, что ствол выполнен в виде стыкуемых неразъемно и непроницаемо по вертикали гибких и жестких полых элементов, закрепляемых на наружной поверхности основной трубы на стяжных кольцах или закладных деталях, причем гибкие полые элементы имеют длину вдоль ствола на порядок и более превосходящую жесткие полые элементы. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
