Масляный бак малогабаритной мобильной машины

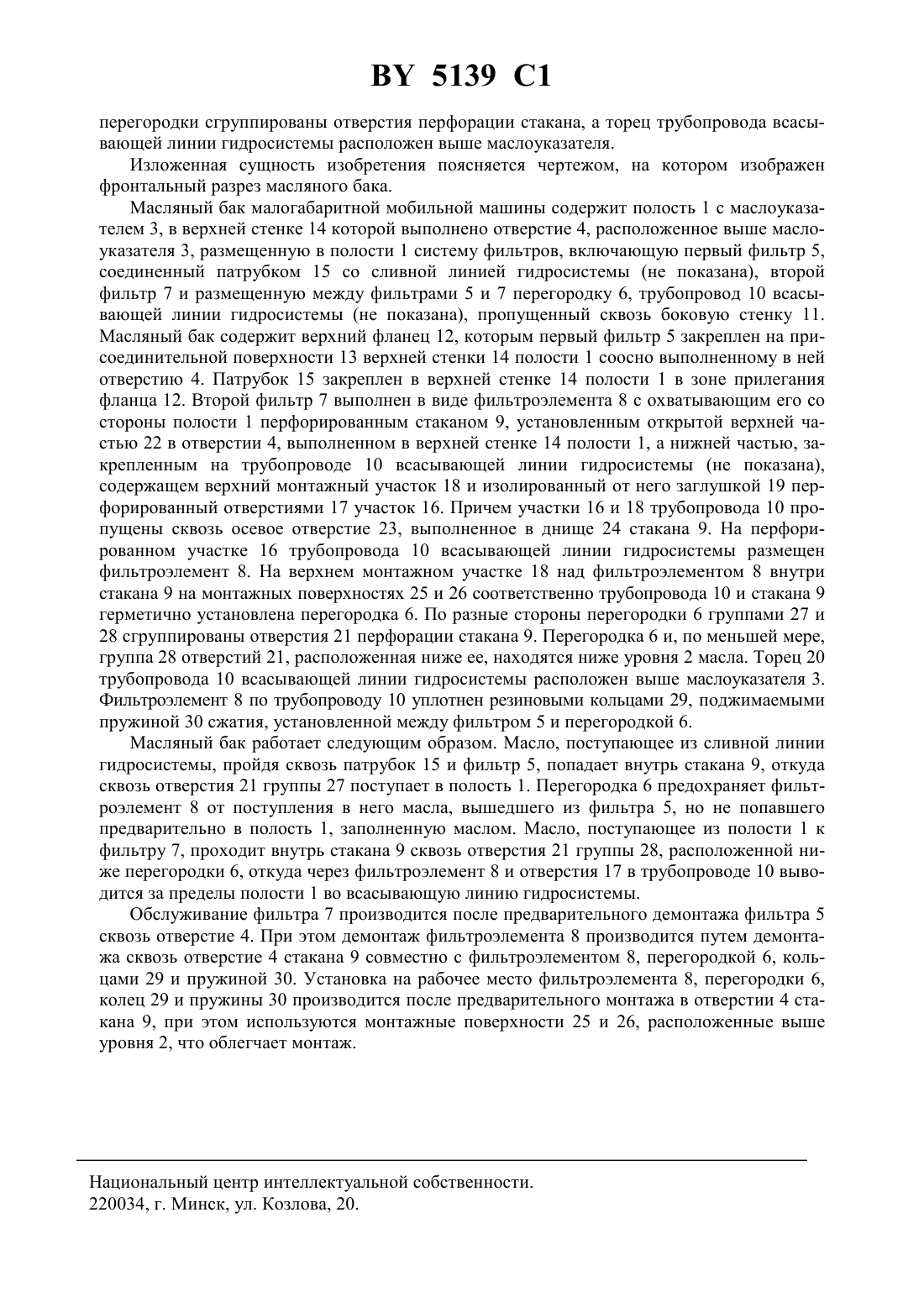

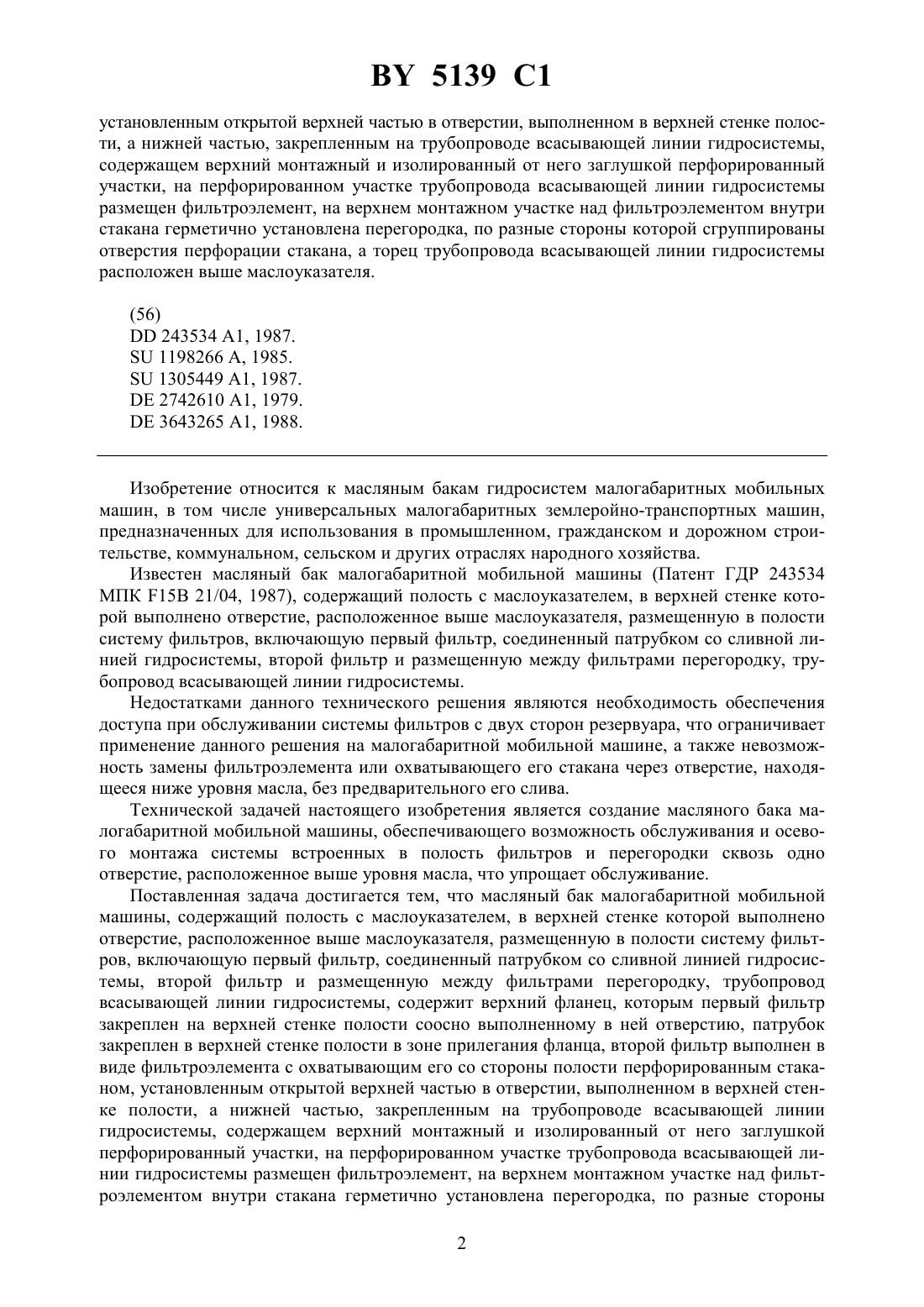

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАСЛЯНЫЙ БАК МАЛОГАБАРИТНОЙ МОБИЛЬНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Мордухович Анатолий Владимирович Подрез Вячеслав Владимирович Рехлицкий Олег Валентинович Агиевич Василий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Масляный бак малогабаритной мобильной машины, содержащий полость с маслоуказателем, в верхней стенке которой выполнено отверстие, расположенное выше маслоуказателя, размещенную в полости систему фильтров, включающую первый фильтр,соединенный патрубком со сливной линией гидросистемы, второй фильтр и размещенную между фильтрами перегородку, трубопровод всасывающей линии гидросистемы, отличающийся тем, что содержит верхний фланец, которым первый фильтр закреплен на верхней стенке полости соосно выполненному в ней отверстию, патрубок закреплен в верхней стенке полости в зоне прилегания фланца, второй фильтр выполнен в виде фильтроэлемента с охватывающим его со стороны полости перфорированным стаканом,5139 1 установленным открытой верхней частью в отверстии, выполненном в верхней стенке полости, а нижней частью, закрепленным на трубопроводе всасывающей линии гидросистемы,содержащем верхний монтажный и изолированный от него заглушкой перфорированный участки, на перфорированном участке трубопровода всасывающей линии гидросистемы размещен фильтроэлемент, на верхнем монтажном участке над фильтроэлементом внутри стакана герметично установлена перегородка, по разные стороны которой сгруппированы отверстия перфорации стакана, а торец трубопровода всасывающей линии гидросистемы расположен выше маслоуказателя.(56)243534 1, 1987.1198266 , 1985.1305449 1, 1987.2742610 1, 1979.3643265 1, 1988. Изобретение относится к масляным бакам гидросистем малогабаритных мобильных машин, в том числе универсальных малогабаритных землеройно-транспортных машин,предназначенных для использования в промышленном, гражданском и дорожном строительстве, коммунальном, сельском и других отраслях народного хозяйства. Известен масляный бак малогабаритной мобильной машины (Патент ГДР 243534 МПК 15 21/04, 1987), содержащий полость с маслоуказателем, в верхней стенке которой выполнено отверстие, расположенное выше маслоуказателя, размещенную в полости систему фильтров, включающую первый фильтр, соединенный патрубком со сливной линией гидросистемы, второй фильтр и размещенную между фильтрами перегородку, трубопровод всасывающей линии гидросистемы. Недостатками данного технического решения являются необходимость обеспечения доступа при обслуживании системы фильтров с двух сторон резервуара, что ограничивает применение данного решения на малогабаритной мобильной машине, а также невозможность замены фильтроэлемента или охватывающего его стакана через отверстие, находящееся ниже уровня масла, без предварительного его слива. Технической задачей настоящего изобретения является создание масляного бака малогабаритной мобильной машины, обеспечивающего возможность обслуживания и осевого монтажа системы встроенных в полость фильтров и перегородки сквозь одно отверстие, расположенное выше уровня масла, что упрощает обслуживание. Поставленная задача достигается тем, что масляный бак малогабаритной мобильной машины, содержащий полость с маслоуказателем, в верхней стенке которой выполнено отверстие, расположенное выше маслоуказателя, размещенную в полости систему фильтров, включающую первый фильтр, соединенный патрубком со сливной линией гидросистемы, второй фильтр и размещенную между фильтрами перегородку, трубопровод всасывающей линии гидросистемы, содержит верхний фланец, которым первый фильтр закреплен на верхней стенке полости соосно выполненному в ней отверстию, патрубок закреплен в верхней стенке полости в зоне прилегания фланца, второй фильтр выполнен в виде фильтроэлемента с охватывающим его со стороны полости перфорированным стаканом, установленным открытой верхней частью в отверстии, выполненном в верхней стенке полости, а нижней частью, закрепленным на трубопроводе всасывающей линии гидросистемы, содержащем верхний монтажный и изолированный от него заглушкой перфорированный участки, на перфорированном участке трубопровода всасывающей линии гидросистемы размещен фильтроэлемент, на верхнем монтажном участке над фильтроэлементом внутри стакана герметично установлена перегородка, по разные стороны 2 5139 1 перегородки сгруппированы отверстия перфорации стакана, а торец трубопровода всасывающей линии гидросистемы расположен выше маслоуказателя. Изложенная сущность изобретения поясняется чертежом, на котором изображен фронтальный разрез масляного бака. Масляный бак малогабаритной мобильной машины содержит полость 1 с маслоуказателем 3, в верхней стенке 14 которой выполнено отверстие 4, расположенное выше маслоуказателя 3, размещенную в полости 1 систему фильтров, включающую первый фильтр 5,соединенный патрубком 15 со сливной линией гидросистемы (не показана), второй фильтр 7 и размещенную между фильтрами 5 и 7 перегородку 6, трубопровод 10 всасывающей линии гидросистемы (не показана), пропущенный сквозь боковую стенку 11. Масляный бак содержит верхний фланец 12, которым первый фильтр 5 закреплен на присоединительной поверхности 13 верхней стенки 14 полости 1 соосно выполненному в ней отверстию 4. Патрубок 15 закреплен в верхней стенке 14 полости 1 в зоне прилегания фланца 12. Второй фильтр 7 выполнен в виде фильтроэлемента 8 с охватывающим его со стороны полости 1 перфорированным стаканом 9, установленным открытой верхней частью 22 в отверстии 4, выполненном в верхней стенке 14 полости 1, а нижней частью, закрепленным на трубопроводе 10 всасывающей линии гидросистемы (не показана),содержащем верхний монтажный участок 18 и изолированный от него заглушкой 19 перфорированный отверстиями 17 участок 16. Причем участки 16 и 18 трубопровода 10 пропущены сквозь осевое отверстие 23, выполненное в днище 24 стакана 9. На перфорированном участке 16 трубопровода 10 всасывающей линии гидросистемы размещен фильтроэлемент 8. На верхнем монтажном участке 18 над фильтроэлементом 8 внутри стакана 9 на монтажных поверхностях 25 и 26 соответственно трубопровода 10 и стакана 9 герметично установлена перегородка 6. По разные стороны перегородки 6 группами 27 и 28 сгруппированы отверстия 21 перфорации стакана 9. Перегородка 6 и, по меньшей мере,группа 28 отверстий 21, расположенная ниже ее, находятся ниже уровня 2 масла. Торец 20 трубопровода 10 всасывающей линии гидросистемы расположен выше маслоуказателя 3. Фильтроэлемент 8 по трубопроводу 10 уплотнен резиновыми кольцами 29, поджимаемыми пружиной 30 сжатия, установленной между фильтром 5 и перегородкой 6. Масляный бак работает следующим образом. Масло, поступающее из сливной линии гидросистемы, пройдя сквозь патрубок 15 и фильтр 5, попадает внутрь стакана 9, откуда сквозь отверстия 21 группы 27 поступает в полость 1. Перегородка 6 предохраняет фильтроэлемент 8 от поступления в него масла, вышедшего из фильтра 5, но не попавшего предварительно в полость 1, заполненную маслом. Масло, поступающее из полости 1 к фильтру 7, проходит внутрь стакана 9 сквозь отверстия 21 группы 28, расположенной ниже перегородки 6, откуда через фильтроэлемент 8 и отверстия 17 в трубопроводе 10 выводится за пределы полости 1 во всасывающую линию гидросистемы. Обслуживание фильтра 7 производится после предварительного демонтажа фильтра 5 сквозь отверстие 4. При этом демонтаж фильтроэлемента 8 производится путем демонтажа сквозь отверстие 4 стакана 9 совместно с фильтроэлементом 8, перегородкой 6, кольцами 29 и пружиной 30. Установка на рабочее место фильтроэлемента 8, перегородки 6,колец 29 и пружины 30 производится после предварительного монтажа в отверстии 4 стакана 9, при этом используются монтажные поверхности 25 и 26, расположенные выше уровня 2, что облегчает монтаж. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
