Дверца камеры сварки взрывом

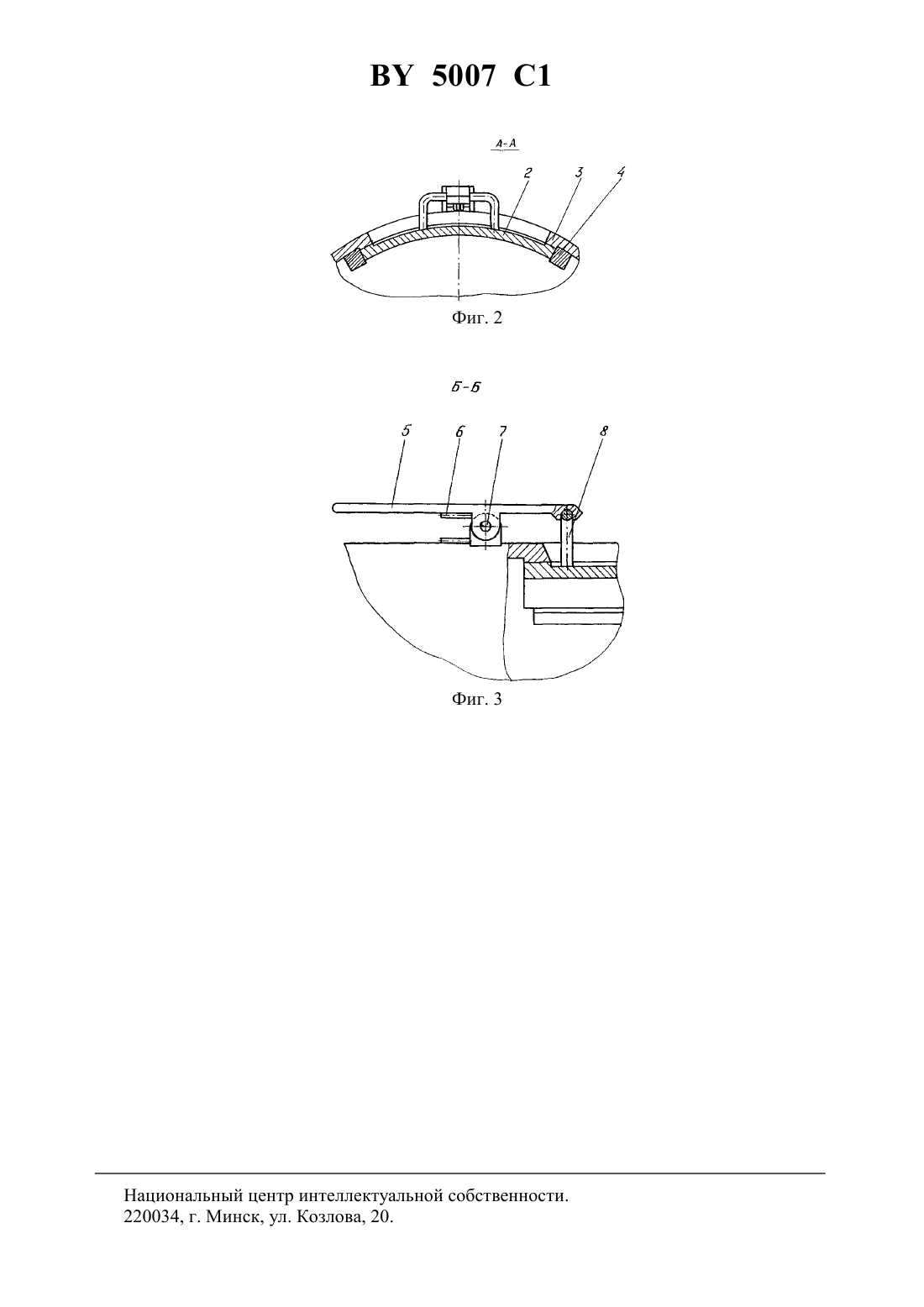

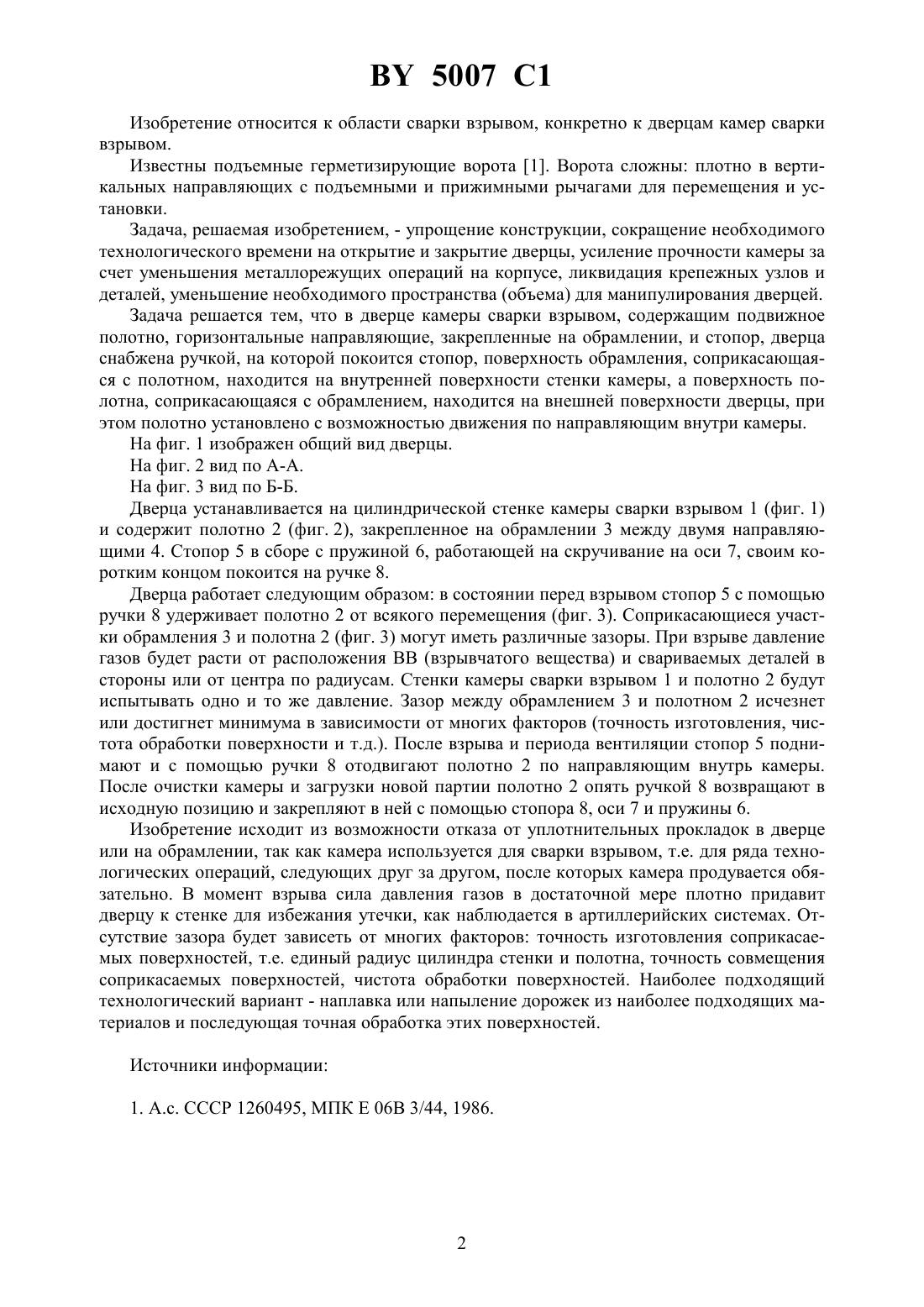

06 3/34 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВЕРЦА КАМЕРЫ СВАРКИ ВЗРЫВОМ(72) Авторы Романенков Владимир Андреевич Каспер Юрий Владимирович Недошитко Лариса Павловна(57) Дверца камеры сварки взрывом, содержащая подвижное полотно, горизонтальные направляющие, закрепленные на обрамлении, и стопор, отличающаяся тем, что дверца снабжена ручкой, на которой покоится стопор, поверхность обрамления, соприкасающаяся с полотном, находится на внутренней поверхности стенки камеры, а поверхность полотна, соприкасающаяся с обрамлением, находится на внешней поверхности дверцы, при этом полотно установлено с возможностью движения по направляющим внутри камеры. 5007 1 Изобретение относится к области сварки взрывом, конкретно к дверцам камер сварки взрывом. Известны подъемные герметизирующие ворота 1. Ворота сложны плотно в вертикальных направляющих с подъемными и прижимными рычагами для перемещения и установки. Задача, решаемая изобретением, - упрощение конструкции, сокращение необходимого технологического времени на открытие и закрытие дверцы, усиление прочности камеры за счет уменьшения металлорежущих операций на корпусе, ликвидация крепежных узлов и деталей, уменьшение необходимого пространства (объема) для манипулирования дверцей. Задача решается тем, что в дверце камеры сварки взрывом, содержащим подвижное полотно, горизонтальные направляющие, закрепленные на обрамлении, и стопор, дверца снабжена ручкой, на которой покоится стопор, поверхность обрамления, соприкасающаяся с полотном, находится на внутренней поверхности стенки камеры, а поверхность полотна, соприкасающаяся с обрамлением, находится на внешней поверхности дверцы, при этом полотно установлено с возможностью движения по направляющим внутри камеры. На фиг. 1 изображен общий вид дверцы. На фиг. 2 вид по А-А. На фиг. 3 вид по Б-Б. Дверца устанавливается на цилиндрической стенке камеры сварки взрывом 1 (фиг. 1) и содержит полотно 2 (фиг. 2), закрепленное на обрамлении 3 между двумя направляющими 4. Стопор 5 в сборе с пружиной 6, работающей на скручивание на оси 7, своим коротким концом покоится на ручке 8. Дверца работает следующим образом в состоянии перед взрывом стопор 5 с помощью ручки 8 удерживает полотно 2 от всякого перемещения (фиг. 3). Соприкасающиеся участки обрамления 3 и полотна 2 (фиг. 3) могут иметь различные зазоры. При взрыве давление газов будет расти от расположения ВВ (взрывчатого вещества) и свариваемых деталей в стороны или от центра по радиусам. Стенки камеры сварки взрывом 1 и полотно 2 будут испытывать одно и то же давление. Зазор между обрамлением 3 и полотном 2 исчезнет или достигнет минимума в зависимости от многих факторов (точность изготовления, чистота обработки поверхности и т.д.). После взрыва и периода вентиляции стопор 5 поднимают и с помощью ручки 8 отодвигают полотно 2 по направляющим внутрь камеры. После очистки камеры и загрузки новой партии полотно 2 опять ручкой 8 возвращают в исходную позицию и закрепляют в ней с помощью стопора 8, оси 7 и пружины 6. Изобретение исходит из возможности отказа от уплотнительных прокладок в дверце или на обрамлении, так как камера используется для сварки взрывом, т.е. для ряда технологических операций, следующих друг за другом, после которых камера продувается обязательно. В момент взрыва сила давления газов в достаточной мере плотно придавит дверцу к стенке для избежания утечки, как наблюдается в артиллерийских системах. Отсутствие зазора будет зависеть от многих факторов точность изготовления соприкасаемых поверхностей, т.е. единый радиус цилиндра стенки и полотна, точность совмещения соприкасаемых поверхностей, чистота обработки поверхностей. Наиболее подходящий технологический вариант - наплавка или напыление дорожек из наиболее подходящих материалов и последующая точная обработка этих поверхностей. Источники информации 1. А.с. СССР 1260495, МПК Е 06 В 3/44, 1986. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
