Инкубатор Королева

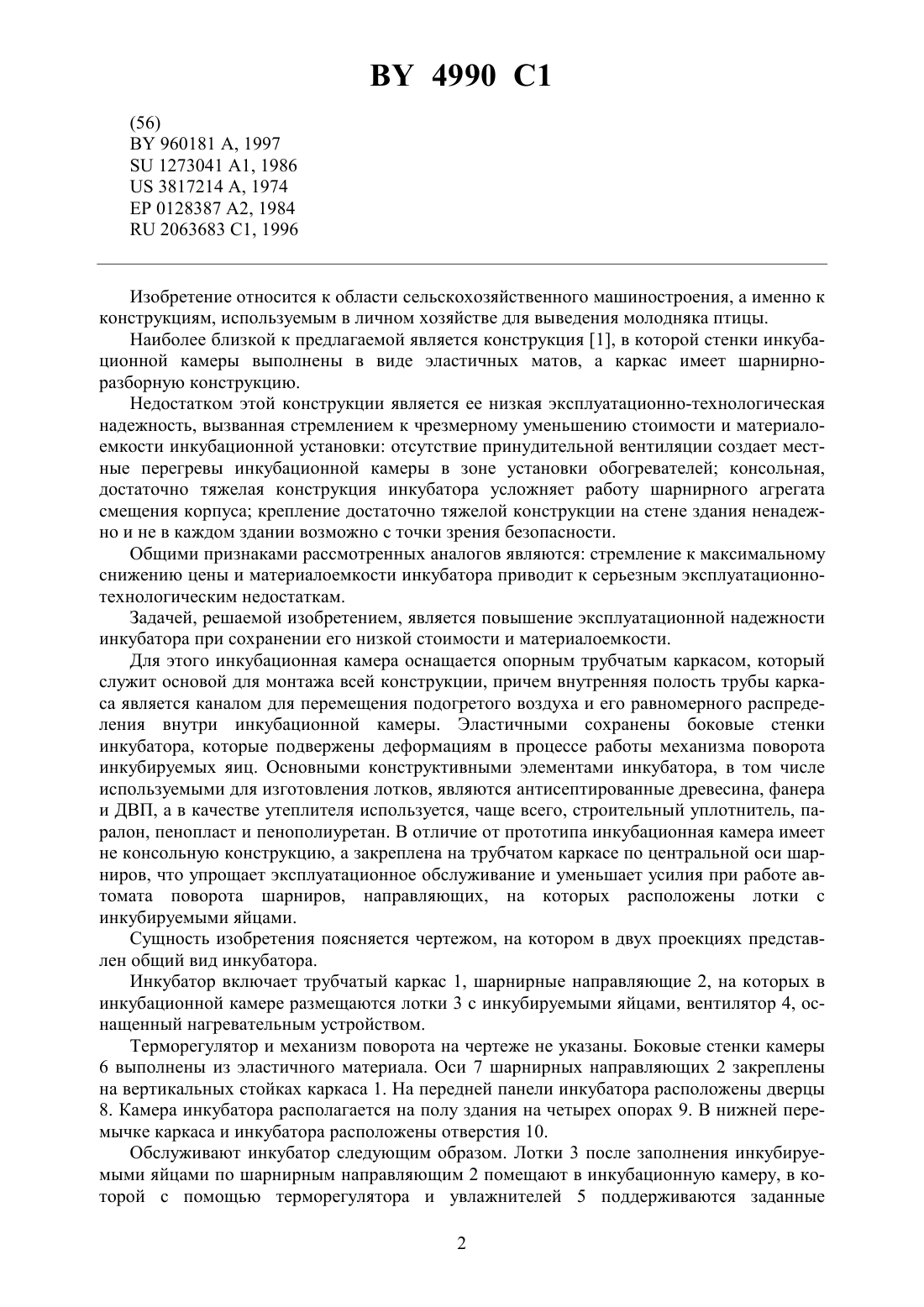

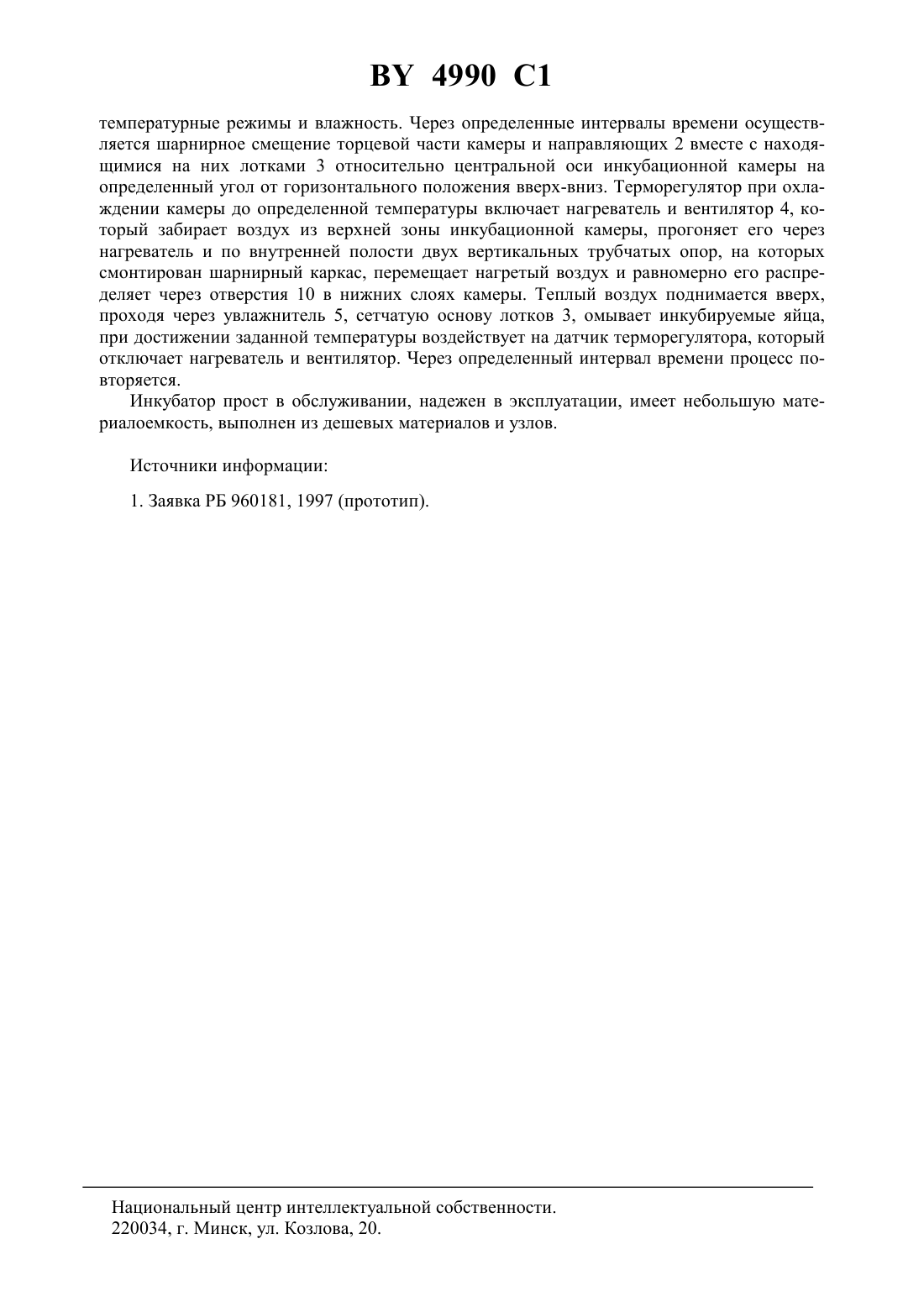

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) Инкубатор, включающий опорный каркас, инкубационную камеру с размещенными в ней лотками для яиц и средства для поддержания режима инкубации, отличающийся тем,что опорный каркас выполнен трубчатым, на двух его вертикальных стойках закреплены оси шарнирных направляющих для лотков, внутренняя полость трубчатого опорного каркаса сопряжена с вентилятором, оснащенным нагревательным устройством, а в нижней перемычке опорного трубчатого каркаса выполнены отверстия.(56)960181 , 19971273041 1, 19863817214 , 19740128387 2, 19842063683 1, 1996 Изобретение относится к области сельскохозяйственного машиностроения, а именно к конструкциям, используемым в личном хозяйстве для выведения молодняка птицы. Наиболее близкой к предлагаемой является конструкция 1, в которой стенки инкубационной камеры выполнены в виде эластичных матов, а каркас имеет шарнирноразборную конструкцию. Недостатком этой конструкции является ее низкая эксплуатационно-технологическая надежность, вызванная стремлением к чрезмерному уменьшению стоимости и материалоемкости инкубационной установки отсутствие принудительной вентиляции создает местные перегревы инкубационной камеры в зоне установки обогревателей консольная,достаточно тяжелая конструкция инкубатора усложняет работу шарнирного агрегата смещения корпуса крепление достаточно тяжелой конструкции на стене здания ненадежно и не в каждом здании возможно с точки зрения безопасности. Общими признаками рассмотренных аналогов являются стремление к максимальному снижению цены и материалоемкости инкубатора приводит к серьезным эксплуатационнотехнологическим недостаткам. Задачей, решаемой изобретением, является повышение эксплуатационной надежности инкубатора при сохранении его низкой стоимости и материалоемкости. Для этого инкубационная камера оснащается опорным трубчатым каркасом, который служит основой для монтажа всей конструкции, причем внутренняя полость трубы каркаса является каналом для перемещения подогретого воздуха и его равномерного распределения внутри инкубационной камеры. Эластичными сохранены боковые стенки инкубатора, которые подвержены деформациям в процессе работы механизма поворота инкубируемых яиц. Основными конструктивными элементами инкубатора, в том числе используемыми для изготовления лотков, являются антисептированные древесина, фанера и ДВП, а в качестве утеплителя используется, чаще всего, строительный уплотнитель, паралон, пенопласт и пенополиуретан. В отличие от прототипа инкубационная камера имеет не консольную конструкцию, а закреплена на трубчатом каркасе по центральной оси шарниров, что упрощает эксплуатационное обслуживание и уменьшает усилия при работе автомата поворота шарниров, направляющих, на которых расположены лотки с инкубируемыми яйцами. Сущность изобретения поясняется чертежом, на котором в двух проекциях представлен общий вид инкубатора. Инкубатор включает трубчатый каркас 1, шарнирные направляющие 2, на которых в инкубационной камере размещаются лотки 3 с инкубируемыми яйцами, вентилятор 4, оснащенный нагревательным устройством. Терморегулятор и механизм поворота на чертеже не указаны. Боковые стенки камеры 6 выполнены из эластичного материала. Оси 7 шарнирных направляющих 2 закреплены на вертикальных стойках каркаса 1. На передней панели инкубатора расположены дверцы 8. Камера инкубатора располагается на полу здания на четырех опорах 9. В нижней перемычке каркаса и инкубатора расположены отверстия 10. Обслуживают инкубатор следующим образом. Лотки 3 после заполнения инкубируемыми яйцами по шарнирным направляющим 2 помещают в инкубационную камеру, в которой с помощью терморегулятора и увлажнителей 5 поддерживаются заданные 2 4990 1 температурные режимы и влажность. Через определенные интервалы времени осуществляется шарнирное смещение торцевой части камеры и направляющих 2 вместе с находящимися на них лотками 3 относительно центральной оси инкубационной камеры на определенный угол от горизонтального положения вверх-вниз. Терморегулятор при охлаждении камеры до определенной температуры включает нагреватель и вентилятор 4, который забирает воздух из верхней зоны инкубационной камеры, прогоняет его через нагреватель и по внутренней полости двух вертикальных трубчатых опор, на которых смонтирован шарнирный каркас, перемещает нагретый воздух и равномерно его распределяет через отверстия 10 в нижних слоях камеры. Теплый воздух поднимается вверх,проходя через увлажнитель 5, сетчатую основу лотков 3, омывает инкубируемые яйца,при достижении заданной температуры воздействует на датчик терморегулятора, который отключает нагреватель и вентилятор. Через определенный интервал времени процесс повторяется. Инкубатор прост в обслуживании, надежен в эксплуатации, имеет небольшую материалоемкость, выполнен из дешевых материалов и узлов. Источники информации 1. Заявка РБ 960181, 1997 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
