Способ замера фазы вибрации

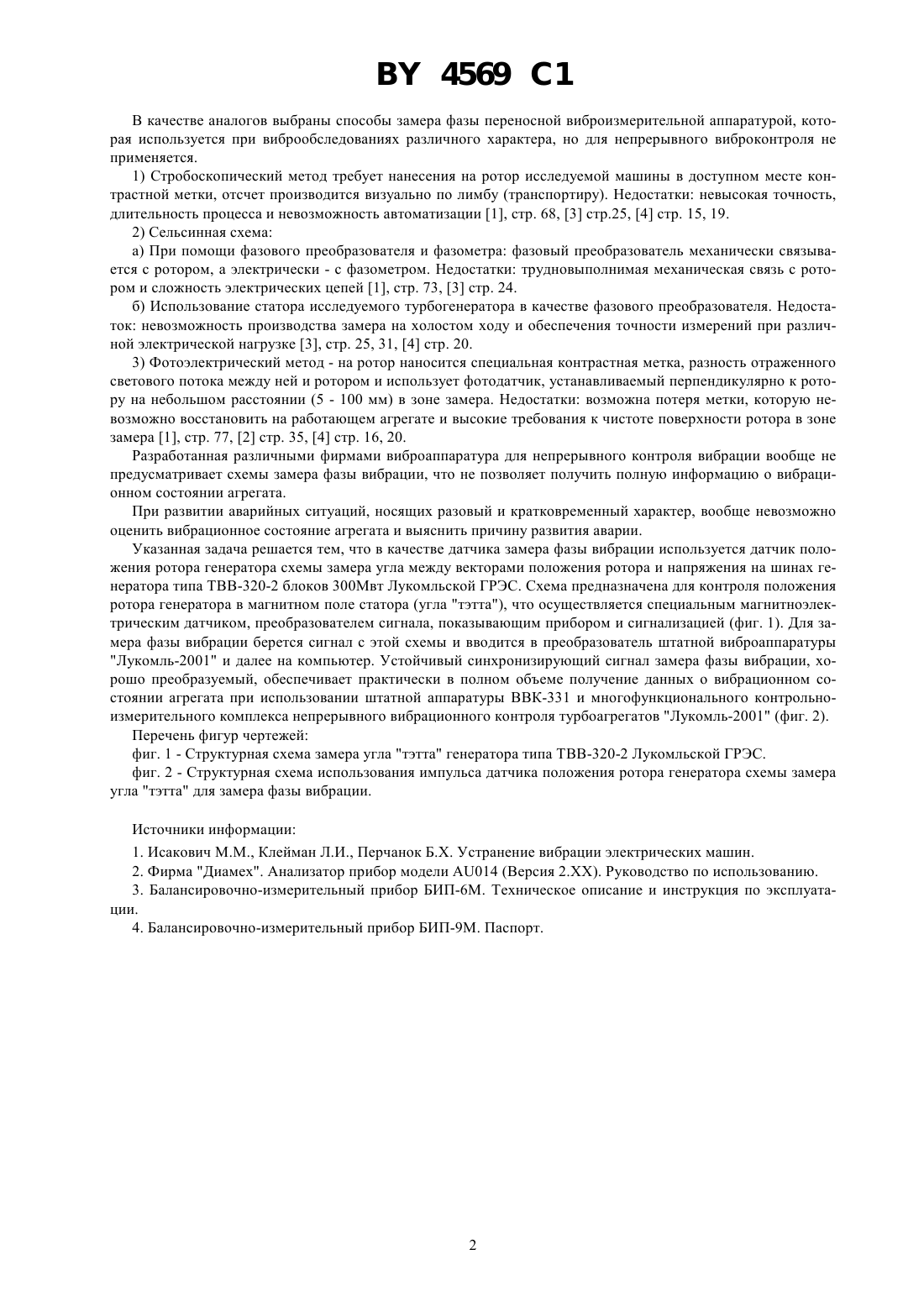

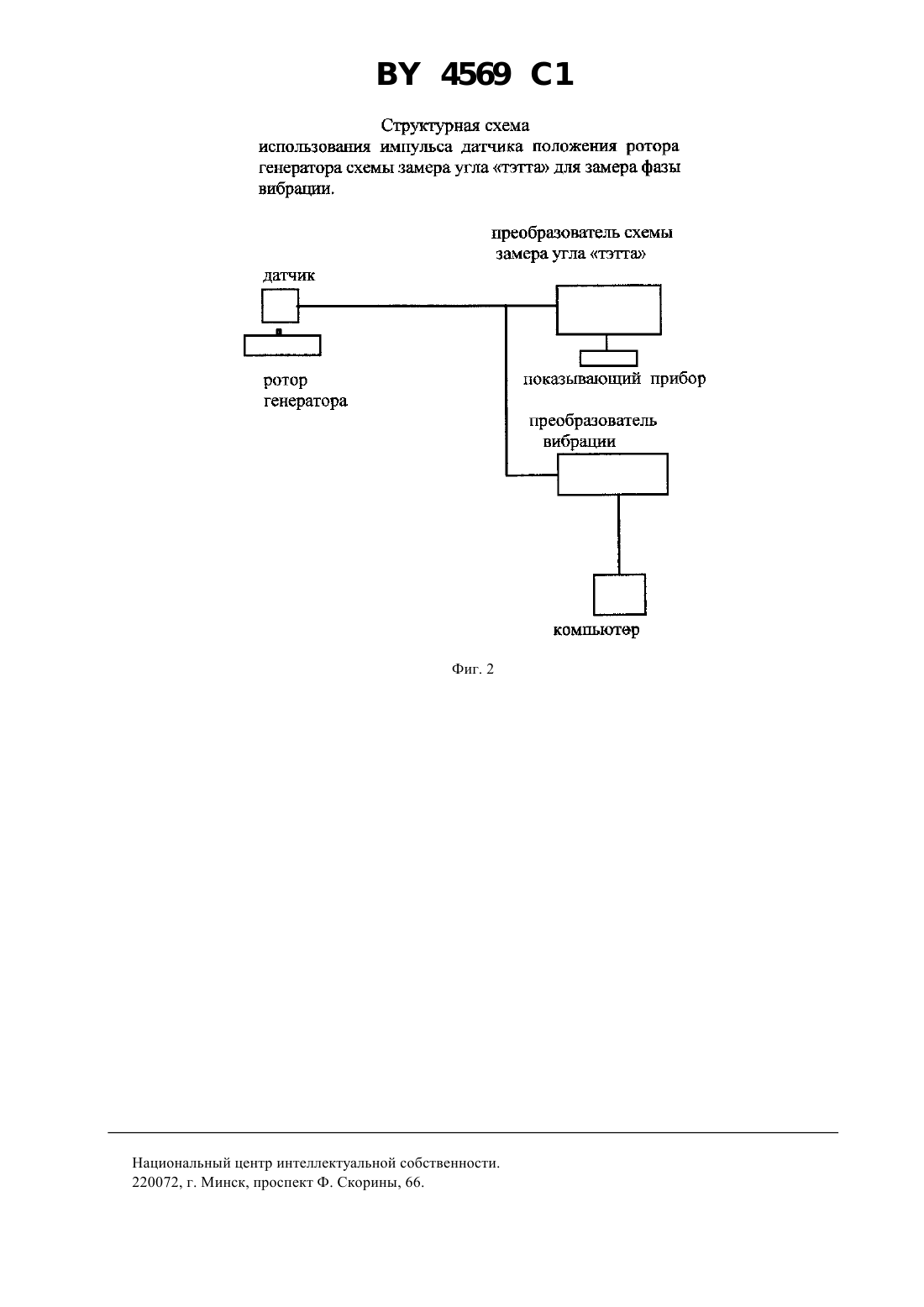

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ЗАМЕРА ФАЗЫ ВИБРАЦИИ(57) Способ замера фазы вибрации для штатной виброаппаратуры путем использования датчика, отличающийся тем, что в качестве датчика используют датчик положения ротора генератора схемы замера угла между векторами положения ротора и напряжения на шинах генератора.(56) Исакович М.М. и др. Устранение вибрации электрических машин. - 2-е изд. - Л. Энергия, 1979.93025013 , 1995. Изобретение относится к области виброизмерительной аппаратуры и может быть использовано в штатной аппаратуре для непрерывного контроля вибрации турбин и генераторов. 4569 1 В качестве аналогов выбраны способы замера фазы переносной виброизмерительной аппаратурой, которая используется при виброобследованиях различного характера, но для непрерывного виброконтроля не применяется. 1) Стробоскопический метод требует нанесения на ротор исследуемой машины в доступном месте контрастной метки, отсчет производится визуально по лимбу (транспортиру). Недостатки невысокая точность,длительность процесса и невозможность автоматизации 1, стр. 68, 3 стр.25, 4 стр. 15, 19. 2) Сельсинная схема а) При помощи фазового преобразователя и фазометра фазовый преобразователь механически связывается с ротором, а электрически - с фазометром. Недостатки трудновыполнимая механическая связь с ротором и сложность электрических цепей 1, стр. 73, 3 стр. 24. б) Использование статора исследуемого турбогенератора в качестве фазового преобразователя. Недостаток невозможность производства замера на холостом ходу и обеспечения точности измерений при различной электрической нагрузке 3, стр. 25, 31, 4 стр. 20. 3) Фотоэлектрический метод - на ротор наносится специальная контрастная метка, разность отраженного светового потока между ней и ротором и использует фотодатчик, устанавливаемый перпендикулярно к ротору на небольшом расстоянии (5 - 100 мм) в зоне замера. Недостатки возможна потеря метки, которую невозможно восстановить на работающем агрегате и высокие требования к чистоте поверхности ротора в зоне замера 1, стр. 77, 2 стр. 35, 4 стр. 16, 20. Разработанная различными фирмами виброаппаратура для непрерывного контроля вибрации вообще не предусматривает схемы замера фазы вибрации, что не позволяет получить полную информацию о вибрационном состоянии агрегата. При развитии аварийных ситуаций, носящих разовый и кратковременный характер, вообще невозможно оценить вибрационное состояние агрегата и выяснить причину развития аварии. Указанная задача решается тем, что в качестве датчика замера фазы вибрации используется датчик положения ротора генератора схемы замера угла между векторами положения ротора и напряжения на шинах генератора типа ТВВ-320-2 блоков 300 Мвт Лукомльской ГРЭС. Схема предназначена для контроля положения ротора генератора в магнитном поле статора (угла тэтта), что осуществляется специальным магнитноэлектрическим датчиком, преобразователем сигнала, показывающим прибором и сигнализацией (фиг. 1). Для замера фазы вибрации берется сигнал с этой схемы и вводится в преобразователь штатной виброаппаратуры Лукомль-2001 и далее на компьютер. Устойчивый синхронизирующий сигнал замера фазы вибрации, хорошо преобразуемый, обеспечивает практически в полном объеме получение данных о вибрационном состоянии агрегата при использовании штатной аппаратуры ВВК-331 и многофункционального контрольноизмерительного комплекса непрерывного вибрационного контроля турбоагрегатов Лукомль-2001 (фиг. 2). Перечень фигур чертежей фиг. 1 - Структурная схема замера угла тэтта генератора типа ТВВ-320-2 Лукомльской ГРЭС. фиг. 2 - Структурная схема использования импульса датчика положения ротора генератора схемы замера угла тэтта для замера фазы вибрации. Источники информации 1. Исакович М.М., Клейман Л.И., Перчанок Б.Х. Устранение вибрации электрических машин. 2. Фирма Диамех. Анализатор прибор модели 014 (Версия 2.). Руководство по использованию. 3. Балансировочно-измерительный прибор БИП-6 М. Техническое описание и инструкция по эксплуатации. 4. Балансировочно-измерительный прибор БИП-9 М. Паспорт. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
