Отводчик жидкости

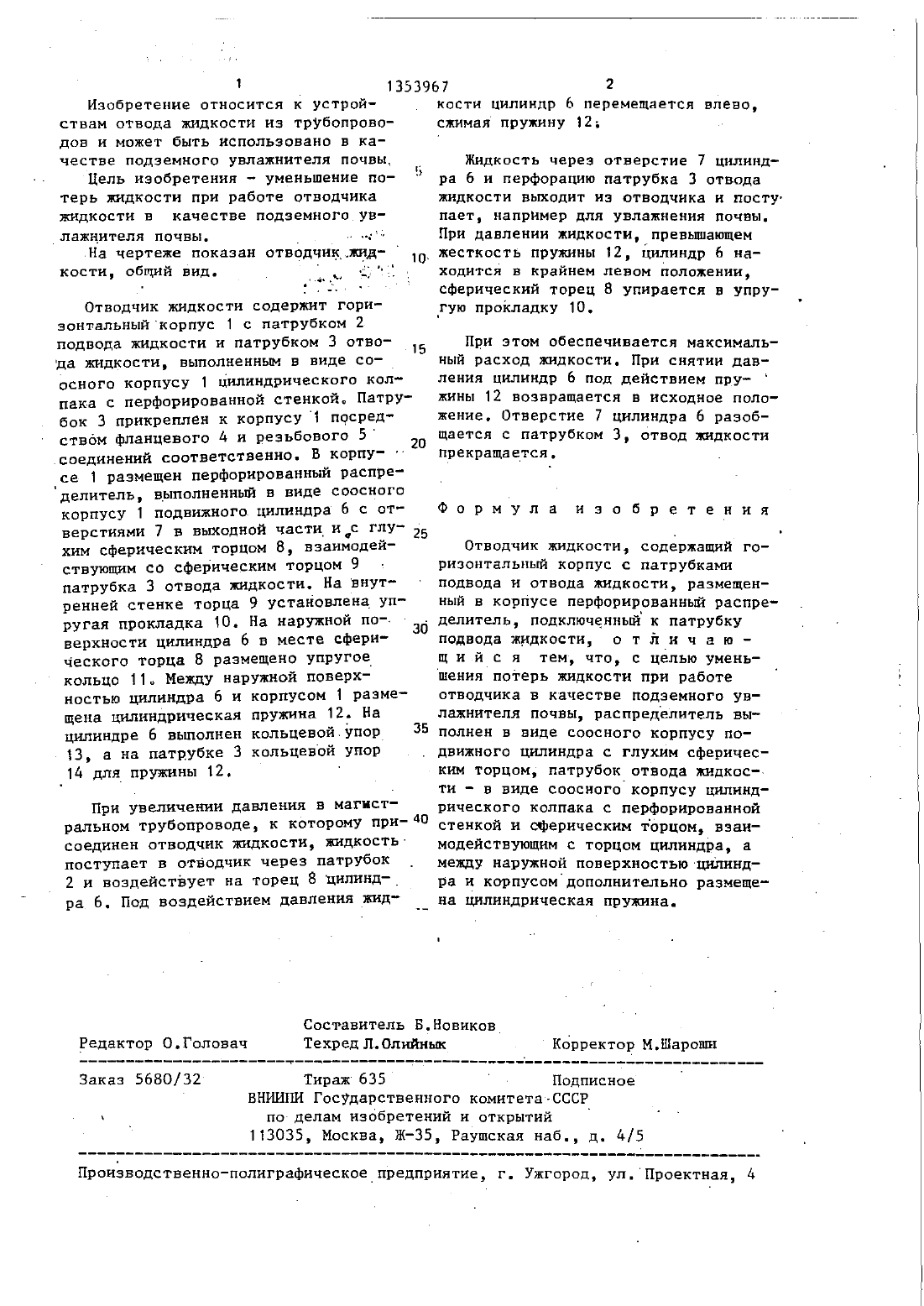

ГОСУДАРСТВЕННЫЙ номитет СССР по ДЕЛАМ изовевтений и отнеьатии(71) Государственный инститУТ По проектированию предприятий машиностроения для животноводства и кормопроизводства(57) Изобретение относится к устройствам отвода жидкости (Ж) из трубопроводов и м.Б использовано в качестве подземного увлажнителя почвы. Изобретение позволяет уменьшить потери Ж. В корпусе 1 размещен перфорированныйраспределитель, Последний выполнен ввидесоосного корпуоу 1 подвижного цилиндра (Ц) 6 с отверстиями 7 в выходной части и с глухим сферическим торцом (СТ) 8, взаиМОДЕЙСТВУЮЩИМ со СТ 9 патрубка З отвода Ж. На внутренней стенке СТ 9 установлена упругая прокладка 10, На наружной поверхности Ц 6 в месте СТ 8 размещено упругое кольцо 11. МеждуЦ 5 И корпусом 1 размещена цилиндрическая пружина 12. На Ц 6 выполнен кольцевой упор 13, а на патрубке 3 УПОР 14 для пружины 12. Поступающаяв отводчик Ж воздействует на СТ 8Под воздействием давления жидкостиЦ 6 перемещается влево, сжимая пруЖИНУ 12. Ж через отверстие 7 Ц 6 и перфорацию патрубка З поступает для Увлажнения почвы. При нахождении Е Ц 6 в крайнем левом положении СТ 8 упирается в прокладку 10. Цри этом обеспечивается максимальный расход Ж При снятии давления Ц 6 возвраЩается в исходное положение. 1 ил.Изобретение относится к устройствам отвода жидкости из трубопроводов и может быть использовано в качестве подземного увлажнителя почвы, Цель изобретения уменьшение потерь жидкости при работе отводЧНКВ жидкости в качестве подземного ув 5лажнителя почвы. -ч На чертеже показан отводчикжд доОтводчик жидкости содержит горизонтальный корпус 1 с патрубком 2 подвода жидкости и патрубком 3 отво- ,5 да жидкости, выполненным в виде соосного корпусу 1 цилиндрического колпака с перфорированной стенкой ПатРУ бок 3 прикреплен к корпусу 1 П 9 Ред ством фланцевого д и резьбового 5 20 соединений соответственно. В коРПУ се 1 размещен перфорированный РНСПРЕ делитель, выполненньй в виде С 0 СНг корпусу 1 подвижного ЦИПННДРЗ 5 С ОТ верстнями 7 в выходной частиис гнут 25 хим сферическим торцом 8, взаИМОдеИ ствующим со сферическим торцом 9 патрубка 3 отвода жидК 0 СТН На гнут ренней стенке торца 9 УСТЗНОВЛЕНЗ УЛ ругая прокладка 10. На НЗРУЖНОН ПО зд веркности цилиндра 6 в месте сФеРН ческого торца 8 РЗЭМЕЩЕНО УПРУг кольцо 11 МеждУ ННРУЖНОЙ ПОВЕРХ ностью цилиндра 6 и коРПУС 0 М 1 РЗЭМЕ цена цилиндрическая пружина 12 д На цилиндре 6 выполнен кольцевой УПОР 13, а на патрубке 3 кольцевбй УПОРПри увеличении давления в магистральном трубопроводе. К КОТОРОМУ Р 4 соединен отводчнк жидкости, ЖИДКОСТЬ поступает в отводчик через ПаТРУб 0 К 2 и воздействует на торец 8 диЛННд ра 6. Под воздействием давленияжид кости цилиндр 6 перемещается влево,сжимая пружину 12Жидкость через отверстие 7 цилиндра 6 и перфорацию патрубка 3 отводаЖИДКОСТИ ВЫХОДИТ из ОТВОДЧИКЗ И ПОСТУпает, например для увлажнения почвы. При давлении жидкости, превьшающем жесткость пружины 12, цилиндр 6 находится в крайнем левом положении,сферический торец В упирается в упругую прокладку 10.При этом обеспечивается максимальный расход жидкости. При снятии давления цилиндр 6 под действием пру- жины 12 возвращается в исходное положение. Отверстие 7 цилиндра 6 разобщается с патрубком З, отвод жидкости прекращается.Ф о р м у л а и з о б р е т е н и я Отводчик жидкости, содержащий го ризонтальиьт корпус с патрубками подвода и отвода жидкости, размещенный в корпусе перфорированнъй распределитель, подключенный к патрубку подвода жидкости, о т в и ч а ю Щ И.й с я тем, что, с целью уменьшения потерь жидкости при работе отводчика в качестве подземного увлажнителя почвы, распределитель выполнен в виде соосного корпусу подвижного цилиндра с глухим сферическим торцом, патрубок отвода жицкос ти - в виде соосного корпусу цилиндрического колпака с перфорированной стенкой и оферическим торцом, взаимодействующим с торцом цилиндра, а между наружной поверхностью цилиндра и корпусом дополнительно размещена цилиндрическая пружина.
