Многосекционная установка противоточной промывки суспендированных твердых веществ

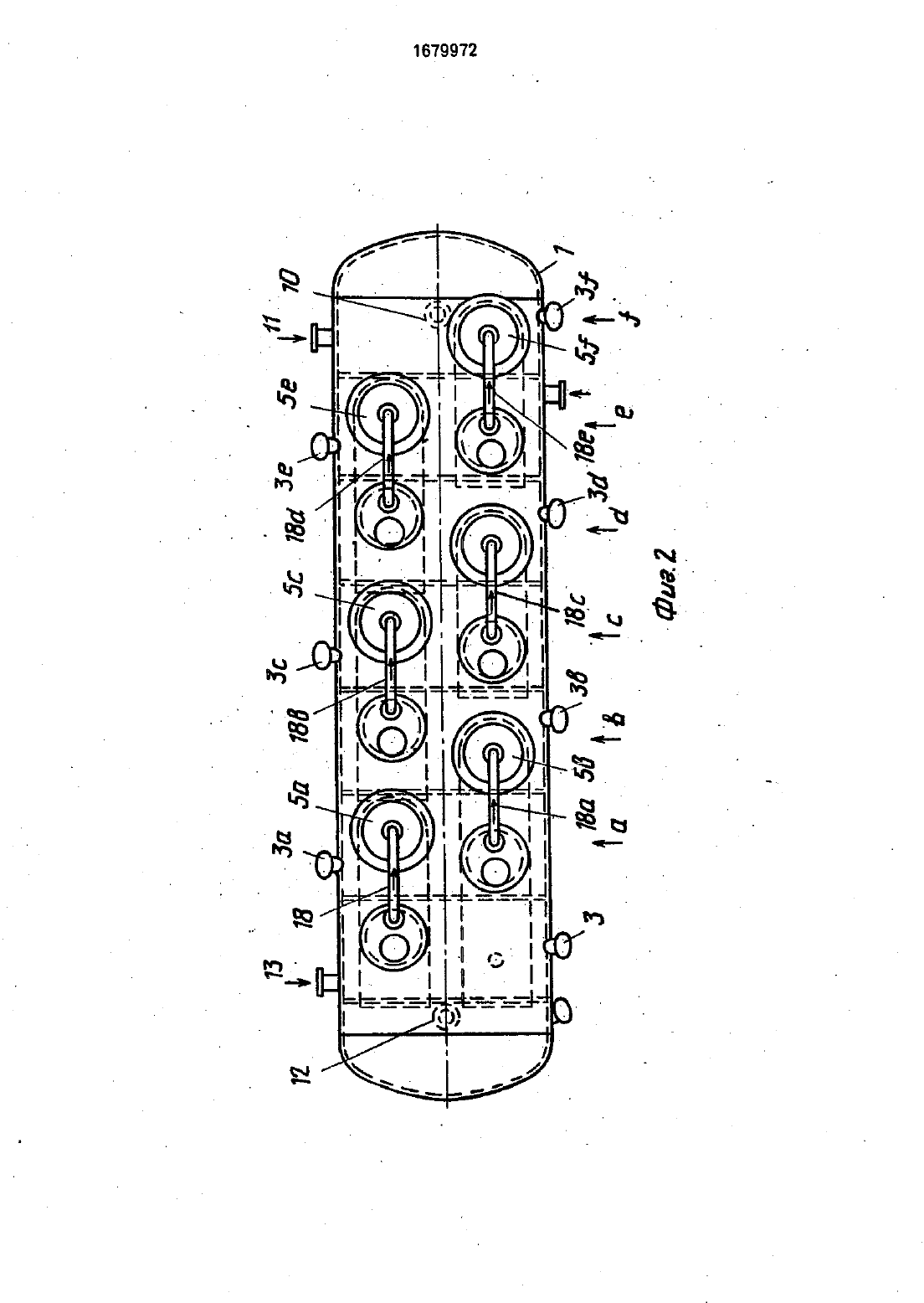

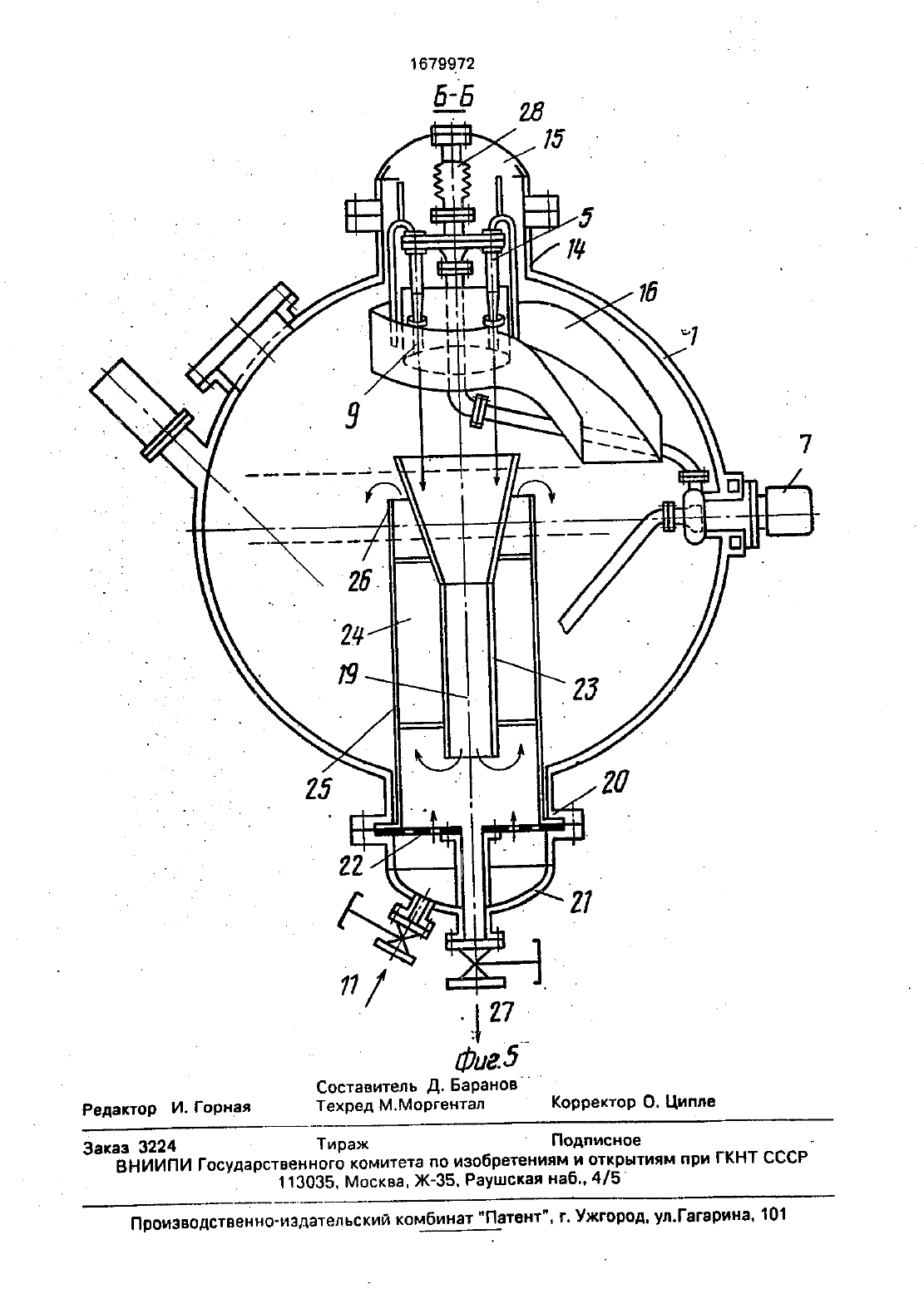

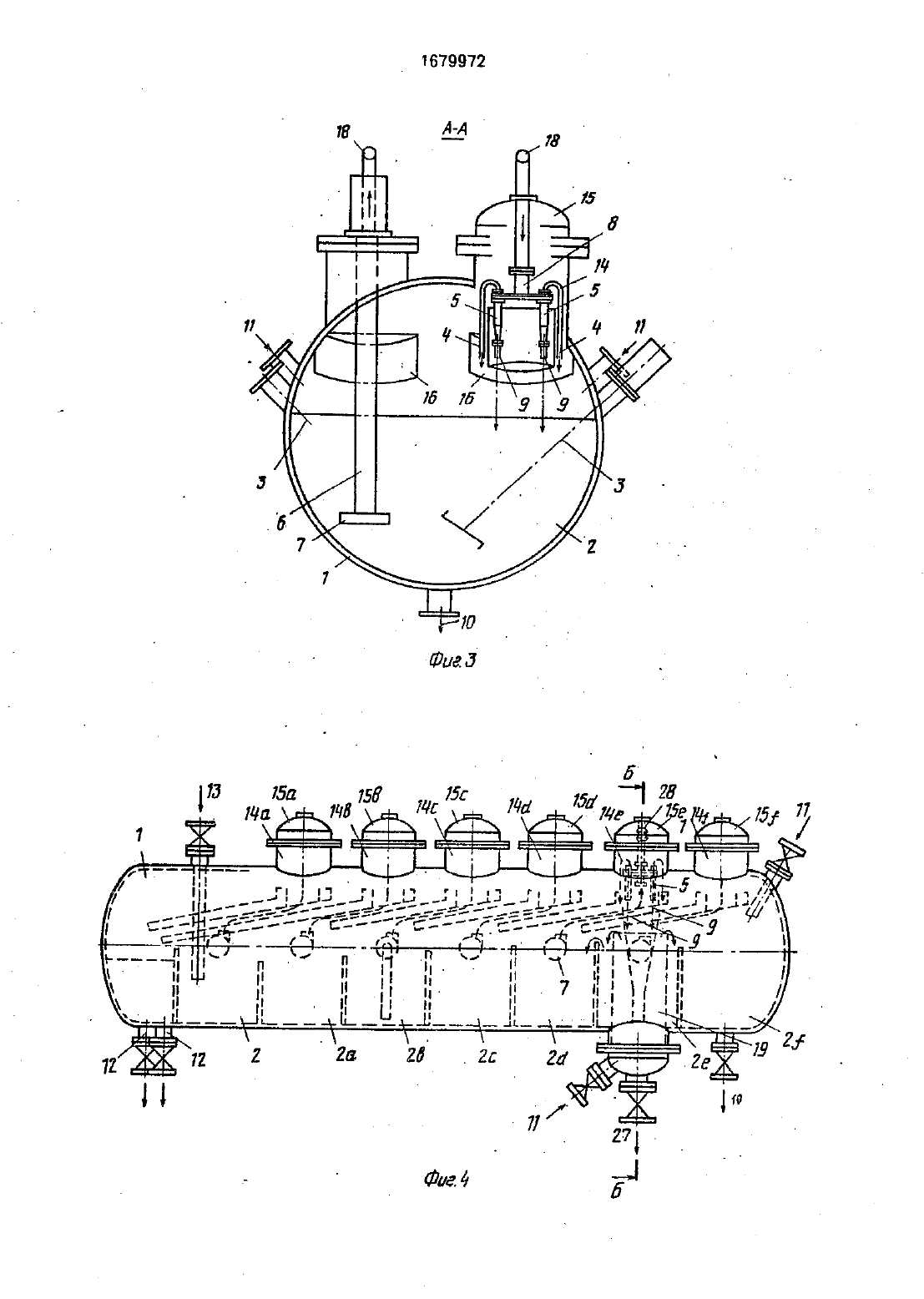

Изобретение относится к устройствам для осуществления промывки суспендированных твердых веществ. например для обработки насыщенных растворов с выкристаллизовавшимися твердыми веществами, и может использоватьсяв химической и смежных с ней отраслях промышленности.цель изобретения снижение энергозатрат при обеспечении компактности.На фиг.1 представлена предлагаемая установка противоточной промывки. разрез на фиг.2 то же, вид сверху на фиг.З разрез А-А на фиг.1 на фиг.4 установка с используемым в начале подачи промывочной жидкости классификатором. разрез на фиг.5 разрез БтБ на фиг.4.Установка состоит из сосуда 1 с зумпфами 2 (каждая секция с входящим в него оборудованием имеет условное обозначение а.б.с,о.е.1)мешалками З. перетоками 4, секциями гидроциклонов 5. валами б насосов 7. перетоками В. нижними сколами 9 тидроциклонов. отводящим патрубком 10 промытой суспензии. подводящими патрубками 11 промывочной жидкости. отводящим патрубком 12 промывочной жидкости. подающим патрубком 13 суспендированных твердых веществ. куполов. состоящих из нижней части 14 и крышки 15. Внутри сосуда расположены также желоба 16 и перегородки 17. подающий трубопровод 18 суспендированных твердых веществ. а также может быть установлен классификатор 19. включающий корпус 20. днище 21 сопло 22. патрубок 23. кольцевое пространство 24 между патрубком 23 и перегородкой 25. переток 26, разгрузочный патрубок 27 и сильфон 28. .Установка работает следующим образом. .Загрязненная суспензия подается в зумпф 2 через патрубок 13. В зумпф 2 пода ется также переток следующего зумпфа 2 аСодержимое кубового продукта зумпфа 2 подают через насос 7 и трубопровод 18 в переток За. установленный в направлении течения суспензии гидроциклонов Ба. Ниж ний сход 9 а гидроциклонов 5 а поступает взумпф 2 а с мешал кой За. В этот же зумпф 2 а ВХОДЯТ В НЭППЭБЛЕНИИ течения промывочной жидкости переток последующего зумпфа 2 Ь и переток 4 с следующего за ним гидроциклона Бс. Таким образом суспензию постепенно сгущают и все больше очищают до окончательного удаления по патрубку 10 из зумпфа 2 последней секции. Через патрубки 11 в установку подается промывочная жидкость и может добавляться фильтрат. Перетоки 8 гидроциклонов 5 текут в расположен ные ниже желоба 16. Жалоба установЛЕНЫ НЭКЛОННО В НЭППВВЛЕНИИ ТЕЧВНИЯ промывочной жидкости и размещены так что переток 4 гидроциклонов 5 в этом направлении течения промывочной жидкости течет по естественному наклону. Отдельные зумпфы 2 отделены один от другого посредством перегородок 17. причем эти перегородки в направлении течения промывочной жидкости уменьшаются. Кроме того. если обеспечивается то. что приток промывочной жидкости через патрубок 15 и соответствующая мощность насоса согласованы друг с другом так. что приток насоса всегда больше. чем отход. то зумпфы всегда заполнены до края установленной в направлениитечения промывочной жидкости перегородки 17. т.е. уровень зумпфов 2 всегда постоянен. о Двигатели насосов 7 и приводы мешалок 3 предпочтительно находятся вне сосуда. так как высокие давление и температура могут отрицательно влиять на их работу. Насосы 7 могут быть выполнены в качестве погружнык и. таким образом. мог-ут быть установлены полностью в сосуде 1.В установке может быть расположен в зумпфе 2 е ниже гидроциклона За классификатор 19 с восходящим потоком так. что вход свежего притока промывочной жидкости одновременно является восходящим потоком классификатора 19. В случае. если последний выступает из сосуда 1. то он снабжен прочными к давлению и теплоизолированными корпусом 20 и днищем 21. Восходящий поток промывочной жидкостипри этом течет через сопла 22 и попадает на сгущенную суспензию нижнего схода 9 е гидроциклона 5 е. подхватывает ее и увлекает через кольцевое пространство 24 классификатора к перетоку 6. откуда они поступают в зумпф 2 е. и т.д. В случае использования ненасыщенной промывочной жидкости таким образом можно регулировать размеры отмываемых твердых кристаллощкрупные кристаллы отводятся через разгрузочный патрубок 27.Таким образом. многосекционная устаНОВКЭ ПОЗВОЛЯЕТ получать СО сравнительноНИЗКИМИ КОНСТПУКТИВНЫМИ ЗЭТРЗТЗМИ ПРОдукт с минимальным содержанием загрязнений. Это осуществляется, кроме того. за счет работы установки под давлением. большим, чем давление пара растворителя прирабочей температуре. так что исключается А опасность испарения.Формула изобретения 1. Многосекционная установка противоТОЧНОЙ ПВОМЫВКИ суспендированных твер ддык веществ. предпочтительно кристаллов. ссэдержащая подающие. трубопроводы сусп ндированных твердых веществ и промы А водной жидкости. секции гидроциклонов снижними сходами и перетоками. насосы. аумпфы. мешалки и средства соединения узлов.отл ича ющая ся тем. что. с целью снижения энергозатрат при обеспечениикомпактности. она снабжена прочным к я давлению теплоизолированным сосудом сщим и отводя щим патрубкамилромывочной жидкости. отводящим патрубком промывоч ной жидкости, отводящим патрубк 9 м мытой и сгущенкой суспензии. при этомгидроциклоньл с нижними сходамии перетоками, эумпфы с входящими в ник насосами или их частями и средства для соединения узлов. размещенные между перегородками и зумпфамш-установпены внутри сосуда.2. Установка по п 1. о тли ч а ю щ а я с я тем. что части или участки трубопроводов или части насосов. или трубопровод на сосов. размещенные вне сосуда. выполнены теплоизолированными или обогреваемыми. я к3. Установка по п.1. отл и ч а ю щ а яс я тем. что сосуд снабжен прочным к давлению и теплоизолированными куполами с крышками. причемкрышки установлены с возможностью съема и на них закреплены гидроциклоны. принадлежащие коднои секции. - а у4. Установка по п.1 о т ли ч а во щ а яс я тем. что гидроциклоны. закреплены в куполе посредством эластичных деталей. например. сильфонов.бьУстановка по п.1. о т п и ч а ю щ а яс я тем. что она снабжена желобами. установленными в сосуде и соединенными одним концом с соответствующими перетоками каждой секции гидроциклонов. а другим с зумпфом следующей секции илйэумпФом промывочной жидкости. с 7. Установка поп. о г п и ч а ю щ а яс я тем. что высота перегородок уменьшает. ся между вумпфами в направлении течения промывочной жидкости. 1 8. Установка по п.1. о т п и ч а ю щ а яс я тем. что она снабжена классификатором с восходящим потоком. включающим корПУС С ДНИЩЕМ -И перетоком. разгруаочным патрубком. размещенным в днище, в кото рое входит питающий трубопровод промы ВОЧНОЙ ЖИДКОСТИ, при ЭТОМ КЛВССИФИКЗТОПустановлен под нижним сходом гидроцик 2 о-9. Установка по п.1. о тл ич а ю ща яС тем, ЧТО ПОСЛЕДНЯЯ. ПО ХОДУ ТЕЧЕНИЯ промывочной жидкости секция снабжена перегородкой. разделяющей ее на две камеры. каждая из которых соединена с перетоком соответствующего гидроциклона и снабжена собственным отводящим трубопроводом промывочной жидкости.10. Установка по п.1. о гл и ч а ю щ а яся тем. что насосы и гидроциклонал и их купола соответственно попеременно установпены в продольном направлении сосудат с обеих сторон его вертикальной продольной центральнойплоскости. причем напорНЫЙ трубопровод КЭЖДОГО насоса СОЕДИНЕН с подающим трубопроводом соседнего в направлениихечения суспендированньтх твердых веществ гидроцикпона. лПриоритет по пунктам 09.01.86 по пп 1 б.
