Зажим с постоянно параллельными губками

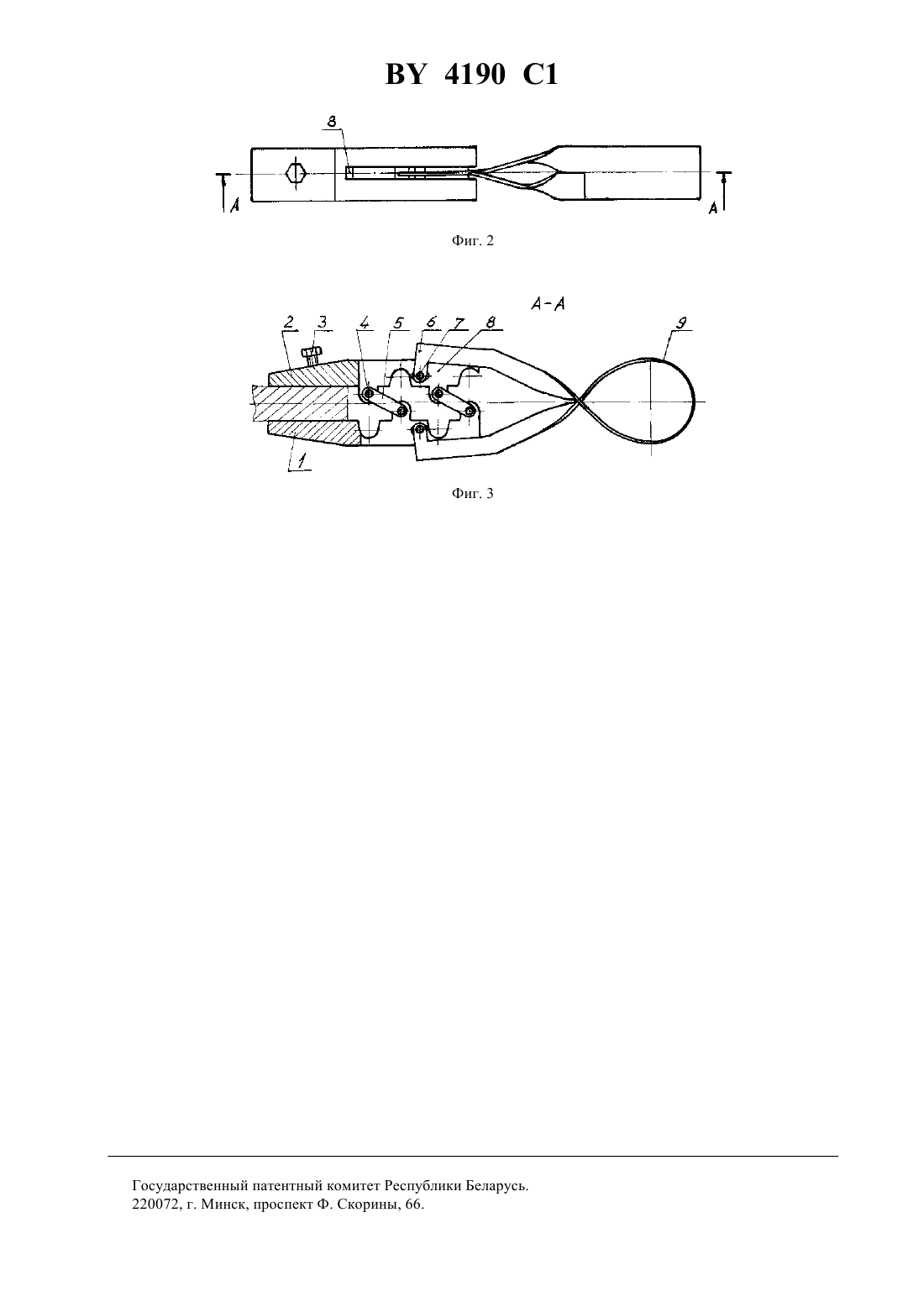

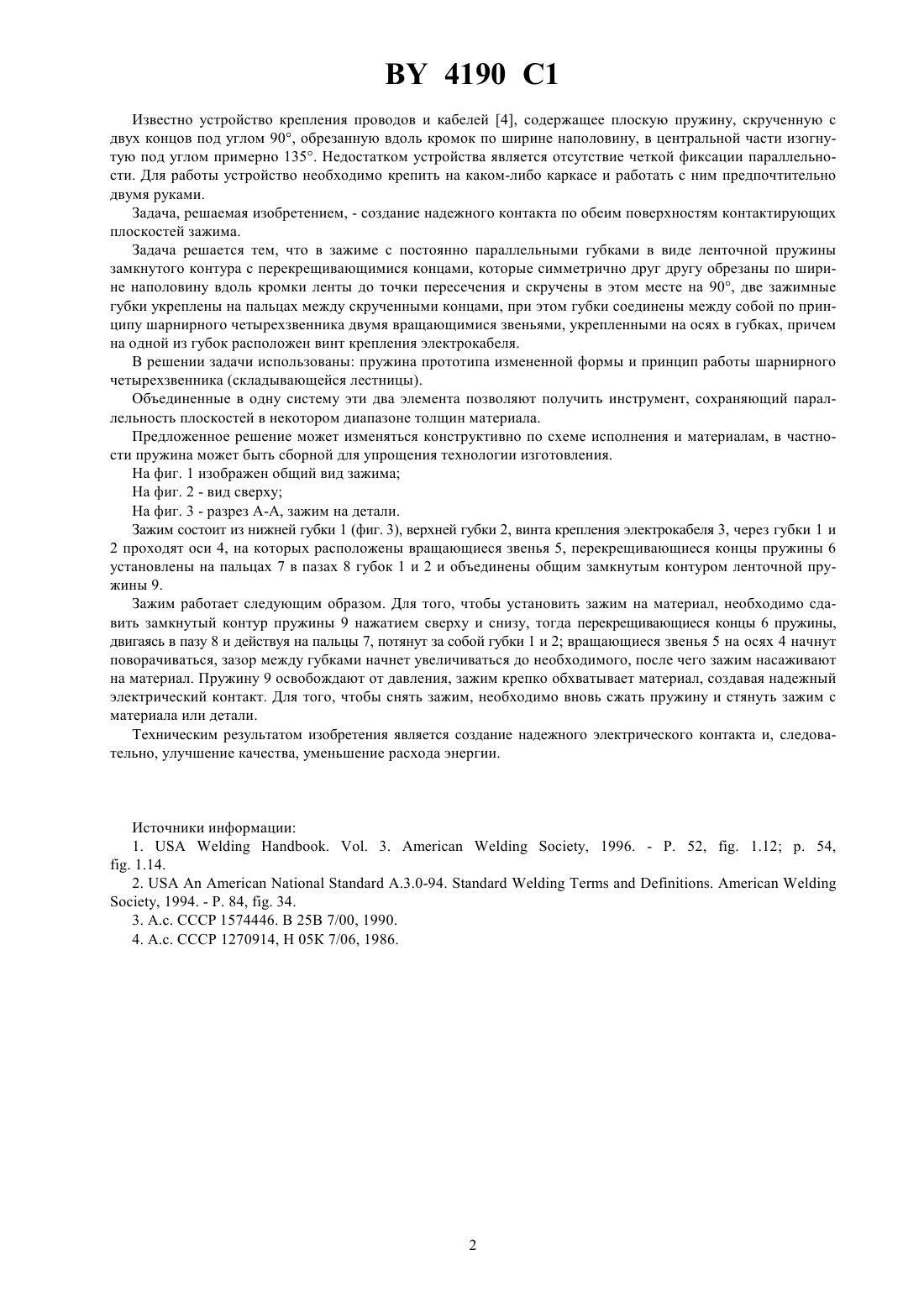

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Зажим с постоянно параллельными губками в виде ленточной пружины замкнутого контура с перекрещивающимися концами, которые симметрично друг другу обрезаны по ширине наполовину вдоль кромки ленты до точки пересечения и скручены в этом месте на 90, отличающийся тем, что две зажимные губки укреплены на пальцах между скрученными концами, при этом губки соединены между собой по принципу шарнирного четырехзвенника двумя вращающимися звеньями, укрепленными на осях в губках, причем на одной из губок расположен винт крепления электрокабеля. Фиг. 1 Изобретение относится к сварке, к зажимам, используемым для присоединения детали или земляного провода к электрической цепи. Известен зажим земляного кабеля 1 - обычная винтовая струбцина, минимум быстродействия. Известен зажим присоединения детали ( ) 2 по принципу бельевой прищепки, где контакт осуществляется с одной стороны по плоскости, с другой - по линии. Зажим имеет две губки, ось,пружину, прост в обращении. Недостатком устройства является малая площадь контакта (половину из возможной). Известно устройство для захвата 3, где зажим осуществляется по двум плоскостям, но устройство громоздко, требует работы двумя руками. 4190 1 Известно устройство крепления проводов и кабелей 4, содержащее плоскую пружину, скрученную с двух концов под углом 90, обрезанную вдоль кромок по ширине наполовину, в центральной части изогнутую под углом примерно 135. Недостатком устройства является отсутствие четкой фиксации параллельности. Для работы устройство необходимо крепить на каком-либо каркасе и работать с ним предпочтительно двумя руками. Задача, решаемая изобретением, - создание надежного контакта по обеим поверхностям контактирующих плоскостей зажима. Задача решается тем, что в зажиме с постоянно параллельными губками в виде ленточной пружины замкнутого контура с перекрещивающимися концами, которые симметрично друг другу обрезаны по ширине наполовину вдоль кромки ленты до точки пересечения и скручены в этом месте на 90, две зажимные губки укреплены на пальцах между скрученными концами, при этом губки соединены между собой по принципу шарнирного четырехзвенника двумя вращающимися звеньями, укрепленными на осях в губках, причем на одной из губок расположен винт крепления электрокабеля. В решении задачи использованы пружина прототипа измененной формы и принцип работы шарнирного четырехзвенника (складывающейся лестницы). Объединенные в одну систему эти два элемента позволяют получить инструмент, сохраняющий параллельность плоскостей в некотором диапазоне толщин материала. Предложенное решение может изменяться конструктивно по схеме исполнения и материалам, в частности пружина может быть сборной для упрощения технологии изготовления. На фиг. 1 изображен общий вид зажима На фиг. 2 - вид сверху На фиг. 3 - разрез А-А, зажим на детали. Зажим состоит из нижней губки 1 (фиг. 3), верхней губки 2, винта крепления электрокабеля 3, через губки 1 и 2 проходят оси 4, на которых расположены вращающиеся звенья 5, перекрещивающиеся концы пружины 6 установлены на пальцах 7 в пазах 8 губок 1 и 2 и объединены общим замкнутым контуром ленточной пружины 9. Зажим работает следующим образом. Для того, чтобы установить зажим на материал, необходимо сдавить замкнутый контур пружины 9 нажатием сверху и снизу, тогда перекрещивающиеся концы 6 пружины,двигаясь в пазу 8 и действуя на пальцы 7, потянут за собой губки 1 и 2 вращающиеся звенья 5 на осях 4 начнут поворачиваться, зазор между губками начнет увеличиваться до необходимого, после чего зажим насаживают на материал. Пружину 9 освобождают от давления, зажим крепко обхватывает материал, создавая надежный электрический контакт. Для того, чтобы снять зажим, необходимо вновь сжать пружину и стянуть зажим с материала или детали. Техническим результатом изобретения является создание надежного электрического контакта и, следовательно, улучшение качества, уменьшение расхода энергии. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
