Каналоочиститель

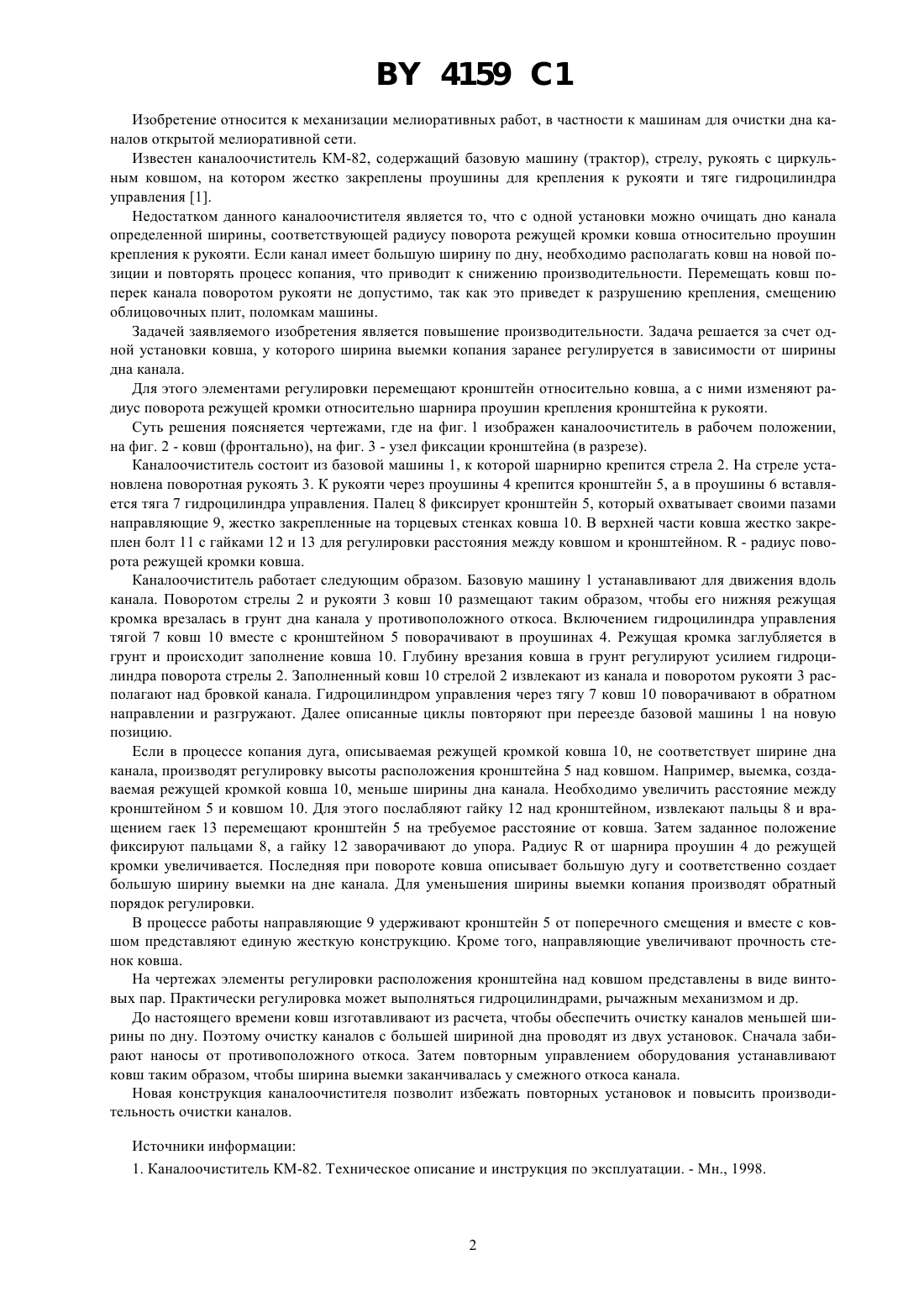

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Белорусский научноисследовательский институт мелиорации и луговодства(57) Каналоочиститель, содержащий базовую машину, стрелу, рукоять и ковш с проушинами для присоединения к рукояти и тяге гидроцилиндра управления, отличающийся тем, что проушины для крепления к рукояти и тяге гидроцилиндра управления расположены на кронштейне, имеющем пазы, охватывающие направляющие, жестко закрепленные на торцевых стенках ковша, оснащенного элементами фиксации в направляющих и регулировки расстояния между ковшом и кронштейном.(56) Каналоочиститеь КМ-82. Техническое описание и инструкция по эксплуатации КМ-82.00.00.000 ТО. Мн., 1988.2021434 1, 1994.1121362 , 1984.1079772 , 1984.3207908 1, 1983.3443375 1, 1986.2532969 1, 1984.2012718 , 1979.4506464 , 1985. 4159 1 Изобретение относится к механизации мелиоративных работ, в частности к машинам для очистки дна каналов открытой мелиоративной сети. Известен каналоочиститель КМ-82, содержащий базовую машину (трактор), стрелу, рукоять с циркульным ковшом, на котором жестко закреплены проушины для крепления к рукояти и тяге гидроцилиндра управления 1. Недостатком данного каналоочистителя является то, что с одной установки можно очищать дно канала определенной ширины, соответствующей радиусу поворота режущей кромки ковша относительно проушин крепления к рукояти. Если канал имеет большую ширину по дну, необходимо располагать ковш на новой позиции и повторять процесс копания, что приводит к снижению производительности. Перемещать ковш поперек канала поворотом рукояти не допустимо, так как это приведет к разрушению крепления, смещению облицовочных плит, поломкам машины. Задачей заявляемого изобретения является повышение производительности. Задача решается за счет одной установки ковша, у которого ширина выемки копания заранее регулируется в зависимости от ширины дна канала. Для этого элементами регулировки перемещают кронштейн относительно ковша, а с ними изменяют радиус поворота режущей кромки относительно шарнира проушин крепления кронштейна к рукояти. Суть решения поясняется чертежами, где на фиг. 1 изображен каналоочиститель в рабочем положении,на фиг. 2 - ковш (фронтально), на фиг. 3 - узел фиксации кронштейна (в разрезе). Каналоочиститель состоит из базовой машины 1, к которой шарнирно крепится стрела 2. На стреле установлена поворотная рукоять 3. К рукояти через проушины 4 крепится кронштейн 5, а в проушины 6 вставляется тяга 7 гидроцилиндра управления. Палец 8 фиксирует кронштейн 5, который охватывает своими пазами направляющие 9, жестко закрепленные на торцевых стенках ковша 10. В верхней части ковша жестко закреплен болт 11 с гайками 12 и 13 для регулировки расстояния между ковшом и кронштейном.- радиус поворота режущей кромки ковша. Каналоочиститель работает следующим образом. Базовую машину 1 устанавливают для движения вдоль канала. Поворотом стрелы 2 и рукояти 3 ковш 10 размещают таким образом, чтобы его нижняя режущая кромка врезалась в грунт дна канала у противоположного откоса. Включением гидроцилиндра управления тягой 7 ковш 10 вместе с кронштейном 5 поворачивают в проушинах 4. Режущая кромка заглубляется в грунт и происходит заполнение ковша 10. Глубину врезания ковша в грунт регулируют усилием гидроцилиндра поворота стрелы 2. Заполненный ковш 10 стрелой 2 извлекают из канала и поворотом рукояти 3 располагают над бровкой канала. Гидроцилиндром управления через тягу 7 ковш 10 поворачивают в обратном направлении и разгружают. Далее описанные циклы повторяют при переезде базовой машины 1 на новую позицию. Если в процессе копания дуга, описываемая режущей кромкой ковша 10, не соответствует ширине дна канала, производят регулировку высоты расположения кронштейна 5 над ковшом. Например, выемка, создаваемая режущей кромкой ковша 10, меньше ширины дна канала. Необходимо увеличить расстояние между кронштейном 5 и ковшом 10. Для этого послабляют гайку 12 над кронштейном, извлекают пальцы 8 и вращением гаек 13 перемещают кронштейн 5 на требуемое расстояние от ковша. Затем заданное положение фиксируют пальцами 8, а гайку 12 заворачивают до упора. Радиусот шарнира проушин 4 до режущей кромки увеличивается. Последняя при повороте ковша описывает большую дугу и соответственно создает большую ширину выемки на дне канала. Для уменьшения ширины выемки копания производят обратный порядок регулировки. В процессе работы направляющие 9 удерживают кронштейн 5 от поперечного смещения и вместе с ковшом представляют единую жесткую конструкцию. Кроме того, направляющие увеличивают прочность стенок ковша. На чертежах элементы регулировки расположения кронштейна над ковшом представлены в виде винтовых пар. Практически регулировка может выполняться гидроцилиндрами, рычажным механизмом и др. До настоящего времени ковш изготавливают из расчета, чтобы обеспечить очистку каналов меньшей ширины по дну. Поэтому очистку каналов с большей шириной дна проводят из двух установок. Сначала забирают наносы от противоположного откоса. Затем повторным управлением оборудования устанавливают ковш таким образом, чтобы ширина выемки заканчивалась у смежного откоса канала. Новая конструкция каналоочистителя позволит избежать повторных установок и повысить производительность очистки каналов. Источники информации 1. Каналоочиститель КМ-82. Техническое описание и инструкция по эксплуатации. - Мн., 1998. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
