Устройство для очистки трубопроводов

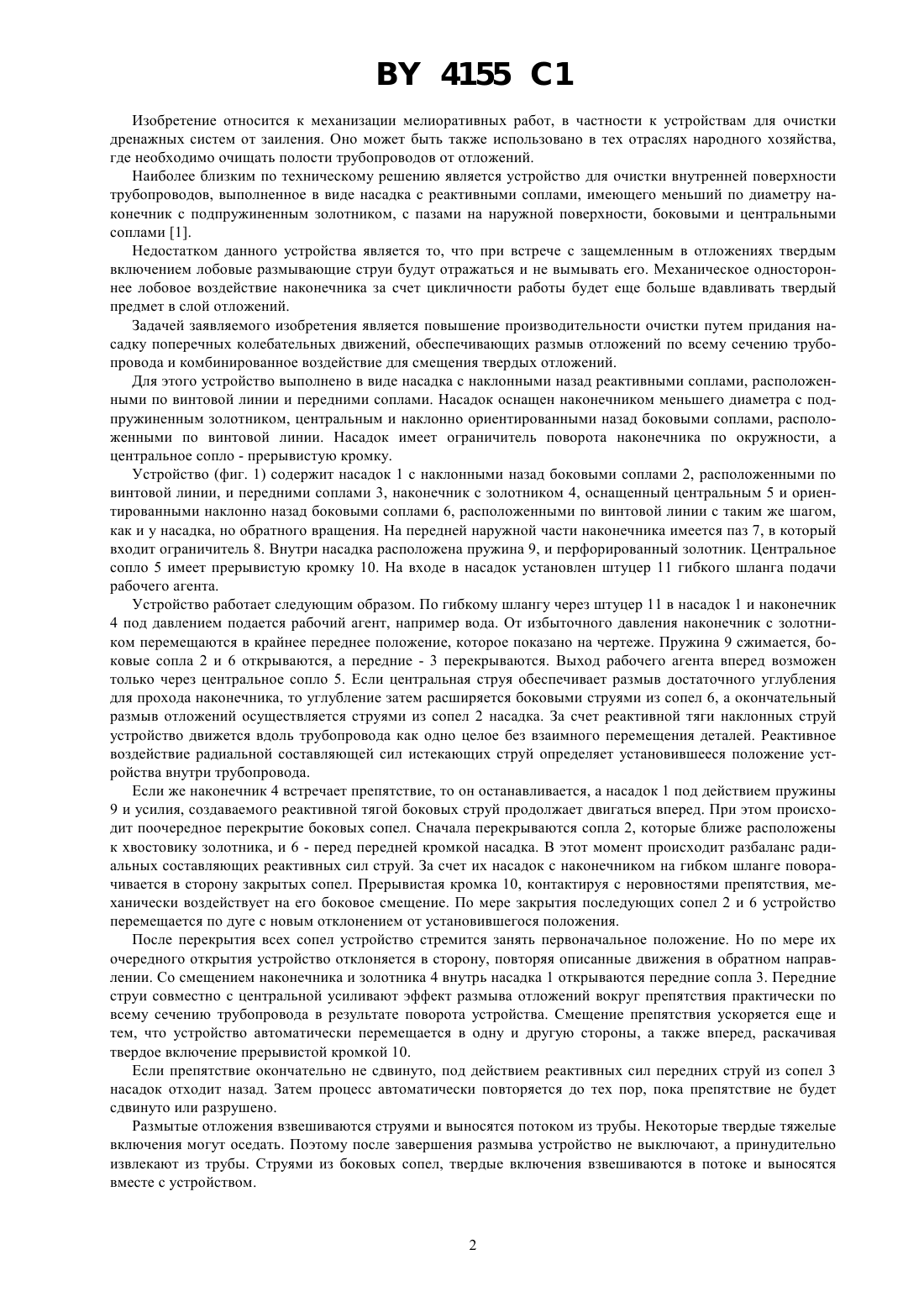

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБОПРОВОДОВ(73) Патентообладатель Белорусский научноисследовательский институт мелиорации и луговодства(57) Устройство для очистки трубопроводов, выполненное в виде насадка с боковыми соплами, имеющего меньший по диаметру наконечник с подпружиненным золотником, продольным пазом снаружи, боковыми и центральным соплами, отличающееся тем, что боковые сопла насадка и наконечника выполнены со смещением вдоль продольной оси по винтовой линии, центральное сопло имеет прерывистую кромку, а насадок ограничитель поворота наконечника. 4155 1 Изобретение относится к механизации мелиоративных работ, в частности к устройствам для очистки дренажных систем от заиления. Оно может быть также использовано в тех отраслях народного хозяйства,где необходимо очищать полости трубопроводов от отложений. Наиболее близким по техническому решению является устройство для очистки внутренней поверхности трубопроводов, выполненное в виде насадка с реактивными соплами, имеющего меньший по диаметру наконечник с подпружиненным золотником, с пазами на наружной поверхности, боковыми и центральными соплами 1. Недостатком данного устройства является то, что при встрече с защемленным в отложениях твердым включением лобовые размывающие струи будут отражаться и не вымывать его. Механическое одностороннее лобовое воздействие наконечника за счет цикличности работы будет еще больше вдавливать твердый предмет в слой отложений. Задачей заявляемого изобретения является повышение производительности очистки путем придания насадку поперечных колебательных движений, обеспечивающих размыв отложений по всему сечению трубопровода и комбинированное воздействие для смещения твердых отложений. Для этого устройство выполнено в виде насадка с наклонными назад реактивными соплами, расположенными по винтовой линии и передними соплами. Насадок оснащен наконечником меньшего диаметра с подпружиненным золотником, центральным и наклонно ориентированными назад боковыми соплами, расположенными по винтовой линии. Насадок имеет ограничитель поворота наконечника по окружности, а центральное сопло - прерывистую кромку. Устройство (фиг. 1) содержит насадок 1 с наклонными назад боковыми соплами 2, расположенными по винтовой линии, и передними соплами 3, наконечник с золотником 4, оснащенный центральным 5 и ориентированными наклонно назад боковыми соплами 6, расположенными по винтовой линии с таким же шагом,как и у насадка, но обратного вращения. На передней наружной части наконечника имеется паз 7, в который входит ограничитель 8. Внутри насадка расположена пружина 9, и перфорированный золотник. Центральное сопло 5 имеет прерывистую кромку 10. На входе в насадок установлен штуцер 11 гибкого шланга подачи рабочего агента. Устройство работает следующим образом. По гибкому шлангу через штуцер 11 в насадок 1 и наконечник 4 под давлением подается рабочий агент, например вода. От избыточного давления наконечник с золотником перемещаются в крайнее переднее положение, которое показано на чертеже. Пружина 9 сжимается, боковые сопла 2 и 6 открываются, а передние - 3 перекрываются. Выход рабочего агента вперед возможен только через центральное сопло 5. Если центральная струя обеспечивает размыв достаточного углубления для прохода наконечника, то углубление затем расширяется боковыми струями из сопел 6, а окончательный размыв отложений осуществляется струями из сопел 2 насадка. За счет реактивной тяги наклонных струй устройство движется вдоль трубопровода как одно целое без взаимного перемещения деталей. Реактивное воздействие радиальной составляющей сил истекающих струй определяет установившееся положение устройства внутри трубопровода. Если же наконечник 4 встречает препятствие, то он останавливается, а насадок 1 под действием пружины 9 и усилия, создаваемого реактивной тягой боковых струй продолжает двигаться вперед. При этом происходит поочередное перекрытие боковых сопел. Сначала перекрываются сопла 2, которые ближе расположены к хвостовику золотника, и 6 - перед передней кромкой насадка. В этот момент происходит разбаланс радиальных составляющих реактивных сил струй. За счет их насадок с наконечником на гибком шланге поворачивается в сторону закрытых сопел. Прерывистая кромка 10, контактируя с неровностями препятствия, механически воздействует на его боковое смещение. По мере закрытия последующих сопел 2 и 6 устройство перемещается по дуге с новым отклонением от установившегося положения. После перекрытия всех сопел устройство стремится занять первоначальное положение. Но по мере их очередного открытия устройство отклоняется в сторону, повторяяописанные движения в обратном направлении. Со смещением наконечника и золотника 4 внутрь насадка 1 открываются передние сопла 3. Передние струи совместно с центральной усиливают эффект размыва отложений вокруг препятствия практически по всему сечению трубопровода в результате поворота устройства. Смещение препятствия ускоряется еще и тем, что устройство автоматически перемещается в одну и другую стороны, а также вперед, раскачивая твердое включение прерывистой кромкой 10. Если препятствие окончательно не сдвинуто, под действием реактивных сил передних струй из сопел 3 насадок отходит назад. Затем процесс автоматически повторяется до тех пор, пока препятствие не будет сдвинуто или разрушено. Размытые отложения взвешиваются струями и выносятся потоком из трубы. Некоторые твердые тяжелые включения могут оседать. Поэтому после завершения размыва устройство не выключают, а принудительно извлекают из трубы. Струями из боковых сопел, твердые включения взвешиваются в потоке и выносятся вместе с устройством. 4155 1 Ограничитель 8 удерживает наконечник от самопроизвольного проворачивания в насадке, фиксируя установленное взаиморасположение сопел 2 и 6. Таким образом, применение предлагаемого изобретения позволяет существенно повысить производительность очистки трубопроводов с наличием твердых включений в отложениях. 1.578128, 1977. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
