Предохранительное устройство почвообрабатывающего орудия

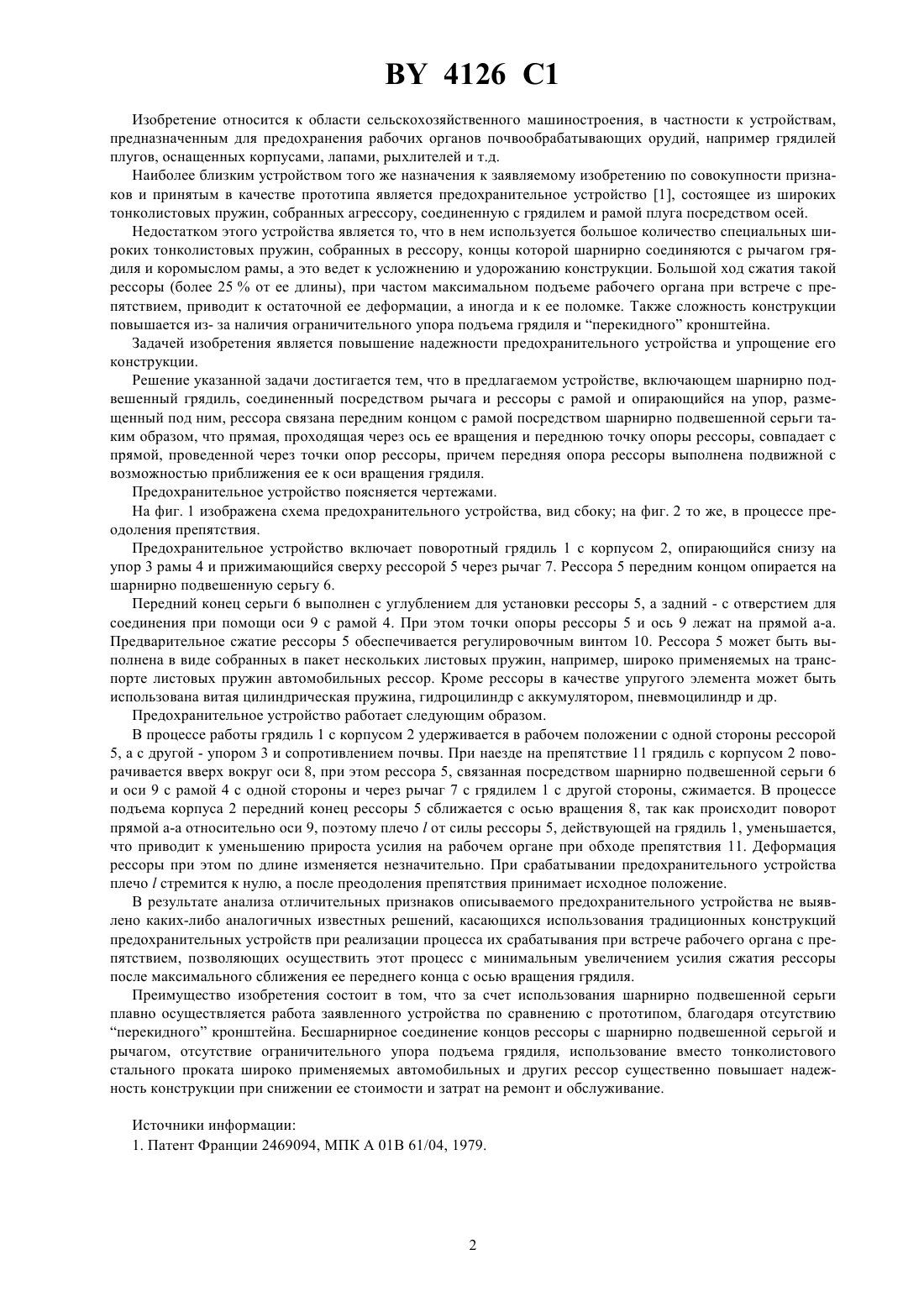

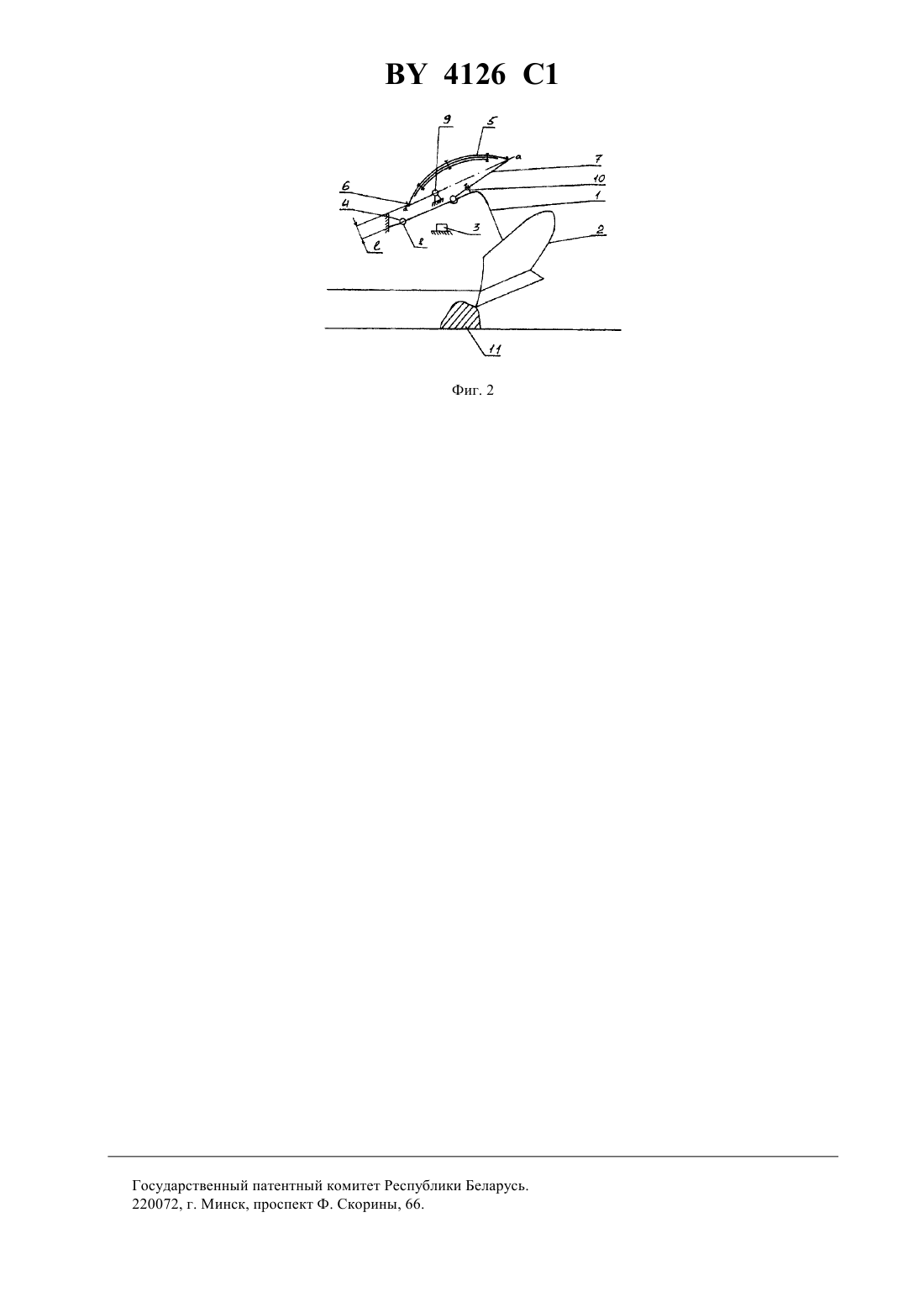

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(73) Патентообладатель Республиканское унитарное предприятие Белорусский научноисследовательский институт механизации сельского хозяйства(57) Предохранительное устройство почвообрабатывающего орудия, включающее шарнирно подвешенный грядиль, связанный посредством рычага и рессоры с рамой и опирающийся на упор, размещенный под ним,отличающееся тем, что рессора связана передним концом с рамой посредством шарнирно подвешенной серьги таким образом, что прямая, проходящая через ось ее вращения и переднюю точку опоры рессоры,совпадает с прямой, проведенной через точки опор рессоры, причем передняя опора рессоры выполнена подвижной с возможностью приближения ее к оси вращения грядиля. 4126 1 Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам,предназначенным для предохранения рабочих органов почвообрабатывающих орудий, например грядилей плугов, оснащенных корпусами, лапами, рыхлителей и т.д. Наиболее близким устройством того же назначения к заявляемому изобретению по совокупности признаков и принятым в качестве прототипа является предохранительное устройство 1, состоящее из широких тонколистовых пружин, собранных агрессору, соединенную с грядилем и рамой плуга посредством осей. Недостатком этого устройства является то, что в нем используется большое количество специальных широких тонколистовых пружин, собранных в рессору, концы которой шарнирно соединяются с рычагом грядиля и коромыслом рамы, а это ведет к усложнению и удорожанию конструкции. Большой ход сжатия такой рессоры (более 25 от ее длины), при частом максимальном подъеме рабочего органа при встрече с препятствием, приводит к остаточной ее деформации, а иногда и к ее поломке. Также сложность конструкции повышается из- за наличия ограничительного упора подъема грядиля и перекидного кронштейна. Задачей изобретения является повышение надежности предохранительного устройства и упрощение его конструкции. Решение указанной задачи достигается тем, что в предлагаемом устройстве, включающем шарнирно подвешенный грядиль, соединенный посредством рычага и рессоры с рамой и опирающийся на упор, размещенный под ним, рессора связана передним концом с рамой посредством шарнирно подвешенной серьги таким образом, что прямая, проходящая через ось ее вращения и переднюю точку опоры рессоры, совпадает с прямой, проведенной через точки опор рессоры, причем передняя опора рессоры выполнена подвижной с возможностью приближения ее к оси вращения грядиля. Предохранительное устройство поясняется чертежами. На фиг. 1 изображена схема предохранительного устройства, вид сбоку на фиг. 2 то же, в процессе преодоления препятствия. Предохранительное устройство включает поворотный грядиль 1 с корпусом 2, опирающийся снизу на упор 3 рамы 4 и прижимающийся сверху рессорой 5 через рычаг 7. Рессора 5 передним концом опирается на шарнирно подвешенную серьгу 6. Передний конец серьги 6 выполнен с углублением для установки рессоры 5, а задний - с отверстием для соединения при помощи оси 9 с рамой 4. При этом точки опоры рессоры 5 и ось 9 лежат на прямой а-а. Предварительное сжатие рессоры 5 обеспечивается регулировочным винтом 10. Рессора 5 может быть выполнена в виде собранных в пакет нескольких листовых пружин, например, широко применяемых на транспорте листовых пружин автомобильных рессор. Кроме рессоры в качестве упругого элемента может быть использована витая цилиндрическая пружина, гидроцилиндр с аккумулятором, пневмоцилиндр и др. Предохранительное устройство работает следующим образом. В процессе работы грядиль 1 с корпусом 2 удерживается в рабочем положении с одной стороны рессорой 5, а с другой - упором 3 и сопротивлением почвы. При наезде на препятствие 11 грядиль с корпусом 2 поворачивается вверх вокруг оси 8, при этом рессора 5, связанная посредством шарнирно подвешенной серьги 6 и оси 9 с рамой 4 с одной стороны и через рычаг 7 с грядилем 1 с другой стороны, сжимается. В процессе подъема корпуса 2 передний конец рессоры 5 сближается с осью вращения 8, так как происходит поворот прямой а-а относительно оси 9, поэтому плечоот силы рессоры 5, действующей на грядиль 1, уменьшается,что приводит к уменьшению прироста усилия на рабочем органе при обходе препятствия 11. Деформация рессоры при этом по длине изменяется незначительно. При срабатывании предохранительного устройства плечостремится к нулю, а после преодоления препятствия принимает исходное положение. В результате анализа отличительных признаков описываемого предохранительного устройства не выявлено каких-либо аналогичных известных решений, касающихся использования традиционных конструкций предохранительных устройств при реализации процесса их срабатывания при встрече рабочего органа с препятствием, позволяющих осуществить этот процесс с минимальным увеличением усилия сжатия рессоры после максимального сближения ее переднего конца с осью вращения грядиля. Преимущество изобретения состоит в том, что за счет использования шарнирно подвешенной серьги плавно осуществляется работа заявленного устройства по сравнению с прототипом, благодаря отсутствию перекидного кронштейна. Бесшарнирное соединение концов рессоры с шарнирно подвешенной серьгой и рычагом, отсутствие ограничительного упора подъема грядиля, использование вместо тонколистового стального проката широко применяемых автомобильных и других рессор существенно повышает надежность конструкции при снижении ее стоимости и затрат на ремонт и обслуживание. Источники информации 1. Патент Франции 2469094, МПК А 01 В 61/04, 1979. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
