Лубрикатор

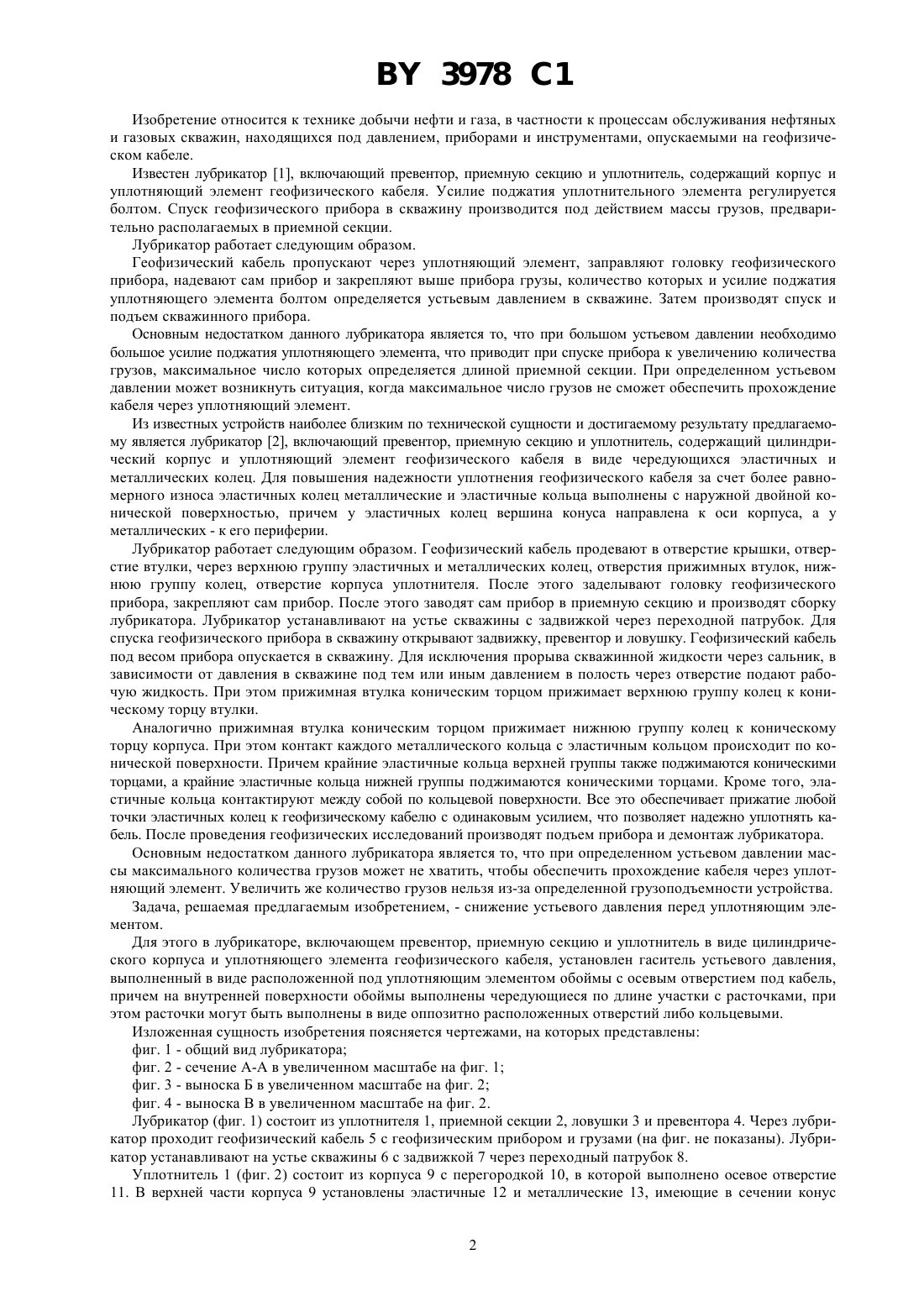

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Республиканское научнопроизводственное унитарное предприятие Сейсмотехника(73) Патентообладатель Республиканское научнопроизводственное унитарное предприятие Сейсмотехника(57) 1. Лубрикатор, включающий превентор, приемную секцию и уплотнитель в виде цилиндрического корпуса и уплотняющего элемента геофизического кабеля, отличающийся тем, что он снабжен гасителем устьевого давления, выполненным в виде расположенной под уплотняющим элементом обоймы с осевым отверстием под кабель, причем на внутренней поверхности обоймы выполнены чередующиеся по длине участки с расточками. 2. Лубрикатор по п. 1, отличающийся тем, что расточки выполнены в виде оппозитно расположенных отверстий. 3. Лубрикатор по п. 1, отличающийся тем, что расточки выполнены кольцевыми. 3978 1 Изобретение относится к технике добычи нефти и газа, в частности к процессам обслуживания нефтяных и газовых скважин, находящихся под давлением, приборами и инструментами, опускаемыми на геофизическом кабеле. Известен лубрикатор 1, включающий превентор, приемную секцию и уплотнитель, содержащий корпус и уплотняющий элемент геофизического кабеля. Усилие поджатия уплотнительного элемента регулируется болтом. Спуск геофизического прибора в скважину производится под действием массы грузов, предварительно располагаемых в приемной секции. Лубрикатор работает следующим образом. Геофизический кабель пропускают через уплотняющий элемент, заправляют головку геофизического прибора, надевают сам прибор и закрепляют выше прибора грузы, количество которых и усилие поджатия уплотняющего элемента болтом определяется устьевым давлением в скважине. Затем производят спуск и подъем скважинного прибора. Основным недостатком данного лубрикатора является то, что при большом устьевом давлении необходимо большое усилие поджатия уплотняющего элемента, что приводит при спуске прибора к увеличению количества грузов, максимальное число которых определяется длиной приемной секции. При определенном устьевом давлении может возникнуть ситуация, когда максимальное число грузов не сможет обеспечить прохождение кабеля через уплотняющий элемент. Из известных устройств наиболее близким по технической сущности и достигаемому результату предлагаемому является лубрикатор 2, включающий превентор, приемную секцию и уплотнитель, содержащий цилиндрический корпус и уплотняющий элемент геофизического кабеля в виде чередующихся эластичных и металлических колец. Для повышения надежности уплотнения геофизического кабеля за счет более равномерного износа эластичных колец металлические и эластичные кольца выполнены с наружной двойной конической поверхностью, причем у эластичных колец вершина конуса направлена к оси корпуса, а у металлических - к его периферии. Лубрикатор работает следующим образом. Геофизический кабель продевают в отверстие крышки, отверстие втулки, через верхнюю группу эластичных и металлических колец, отверстия прижимных втулок, нижнюю группу колец, отверстие корпуса уплотнителя. После этого заделывают головку геофизического прибора, закрепляют сам прибор. После этого заводят сам прибор в приемную секцию и производят сборку лубрикатора. Лубрикатор устанавливают на устье скважины с задвижкой через переходной патрубок. Для спуска геофизического прибора в скважину открывают задвижку, превентор и ловушку. Геофизический кабель под весом прибора опускается в скважину. Для исключения прорыва скважинной жидкости через сальник, в зависимости от давления в скважине под тем или иным давлением в полость через отверстие подают рабочую жидкость. При этом прижимная втулка коническим торцом прижимает верхнюю группу колец к коническому торцу втулки. Аналогично прижимная втулка коническим торцом прижимает нижнюю группу колец к коническому торцу корпуса. При этом контакт каждого металлического кольца с эластичным кольцом происходит по конической поверхности. Причем крайние эластичные кольца верхней группы также поджимаются коническими торцами, а крайние эластичные кольца нижней группы поджимаются коническими торцами. Кроме того, эластичные кольца контактируют между собой по кольцевой поверхности. Все это обеспечивает прижатие любой точки эластичных колец к геофизическому кабелю с одинаковым усилием, что позволяет надежно уплотнять кабель. После проведения геофизических исследований производят подъем прибора и демонтаж лубрикатора. Основным недостатком данного лубрикатора является то, что при определенном устьевом давлении массы максимального количества грузов может не хватить, чтобы обеспечить прохождение кабеля через уплотняющий элемент. Увеличить же количество грузов нельзя из-за определенной грузоподъемности устройства. Задача, решаемая предлагаемым изобретением, - снижение устьевого давления перед уплотняющим элементом. Для этого в лубрикаторе, включающем превентор, приемную секцию и уплотнитель в виде цилиндрического корпуса и уплотняющего элемента геофизического кабеля, установлен гаситель устьевого давления,выполненный в виде расположенной под уплотняющим элементом обоймы с осевым отверстием под кабель,причем на внутренней поверхности обоймы выполнены чередующиеся по длине участки с расточками, при этом расточки могут быть выполнены в виде оппозитно расположенных отверстий либо кольцевыми. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид лубрикатора фиг. 2 - сечение А-А в увеличенном масштабе на фиг. 1 фиг. 3 - выноска Б в увеличенном масштабе на фиг. 2 фиг. 4 - выноска В в увеличенном масштабе на фиг. 2. Лубрикатор (фиг. 1) состоит из уплотнителя 1, приемной секции 2, ловушки 3 и превентора 4. Через лубрикатор проходит геофизический кабель 5 с геофизическим прибором и грузами (на фиг. не показаны). Лубрикатор устанавливают на устье скважины 6 с задвижкой 7 через переходный патрубок 8. Уплотнитель 1 (фиг. 2) состоит из корпуса 9 с перегородкой 10, в которой выполнено осевое отверстие 11. В верхней части корпуса 9 установлены эластичные 12 и металлические 13, имеющие в сечении конус 2 3978 1 кольца, разделенные прижимными втулками 14 и 15 на верхнюю 16, нижнюю 17 группу колец 12 и 13. Втулки 14 и 15 разделены полостью 18, связанной через отверстие 19 в корпусе 9 с источником рабочей жидкости (на фиг. не показан) под давлением. Корпус 9 имеет в верхней части наружную резьбу для крепления крышки 20, в которой выполнено отверстие 21 для прохода кабеля 5. Между крышкой 20 и верхней группой 16 колец 13 и 14 установлена втулка 22, в которой выполнено осевое отверстие 23 для прохода кабеля 5. Корпус 9 в нижней части имеет внутреннюю резьбу для крепления втулки 24 с осевым отверстием 25. Между втулкой 24 и перегородкой 10 установлен гаситель устьевого давления 26, выполненный в виде обоймы 27, с осевым отверстием 28, в котором выполнены последовательно чередующиеся по длине участки с расточками 29. Кабель 5 (фиг. 3) имеет диаметр , а отверстие 28 имеет диаметр , равный максимально допустимому диаметру геофизического кабеля по ТУ 16, К 64-01-88. Расточки 29 могут быть выполнены кольцевыми либо (фиг. 4) в виде оппозитно расположенных отверстий. Лубрикатор работает следующим образом. Лубрикатор размещают вблизи устья скважины 6. Геофизический кабель 5 продевают в отверстие 21 крышки 20, в отверстие 23 втулки 22 через верхнюю группу 16 колец 12 и 13, через отверстия в прижимных втулках 14 и 15, через нижнюю группу 17 колец 12 и 13, через отверстие 11 в перегородке 10 корпуса 9, через отверстие 28 обоймы 27 гасителя устьевого давления 26 и через отверстие 25 втулки 24. Затем уплотнитель 1 соединяют с приемной секцией 2, предварительно втянув кабель 5 из приемной секции 2. На конце кабеля 5 заделывают головку прибора, прикрепляют прибор и на кабель 5 навешивают грузы. Прибор с грузами размещают внутри приемной секции 2, подтаскивая кабель 5 из уплотнителя 1. Затем на устье скважины 6 с задвижкой 7 устанавливают переходной патрубок 8, превентор 4 и ловушку 3. В зависимости от давления в скважине и с учетом его потерь в гасителе устьевого давления 26 под тем или иным давлением в полость 18 через отверстие 19 подают рабочую жидкость. При этом прижимная втулка 14 сжимает эластичные кольца 12 верхней группы 16, а втулка 15 сжимает эластичные кольца 12 нижней группы 17. За счет этого прижатия кольца 12 уплотняют кабель 5. Отдельно рассмотрим работу гасителя устьевого давления 26. В скважине жидкость находится под определенным давлением. Проходя через кольцевое отверстие, образованное разницей диаметрови , происходит потеря устьевого давления по длине обоймы 27, а также потеря давления за счет протекания жидкости по капилляру (разницаиочень мала).Кроме этого, происходит потеря давления за счет расширения и последующего сжатия жидкости при прохождении жидкости через расширяющиеся участки с расточками 29. Сумма всех этих потерь давления позволяет существенно уменьшить давление жидкости при подходе ее к нижней группе 17 колец 12 и 13. Это позволяет подавать рабочую жидкость в полость 18 под меньшим давлением, что позволит сжимать эластичные кольца к кабелю 5 с наименьшим усилием, не нарушая герметичность уплотнения кабеля 5. Это в свою очередь позволяет производить спуск прибора в скважину с наименьшим количеством грузов. При этом даже при большом устьевом давлении необходимое количество грузов сможет разместиться в приемной секции 2. После проведения спуско-подъемных операций демонтаж лубрикатора производится в обратной последовательности. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
