Распределительное устройство пневматической сеялки

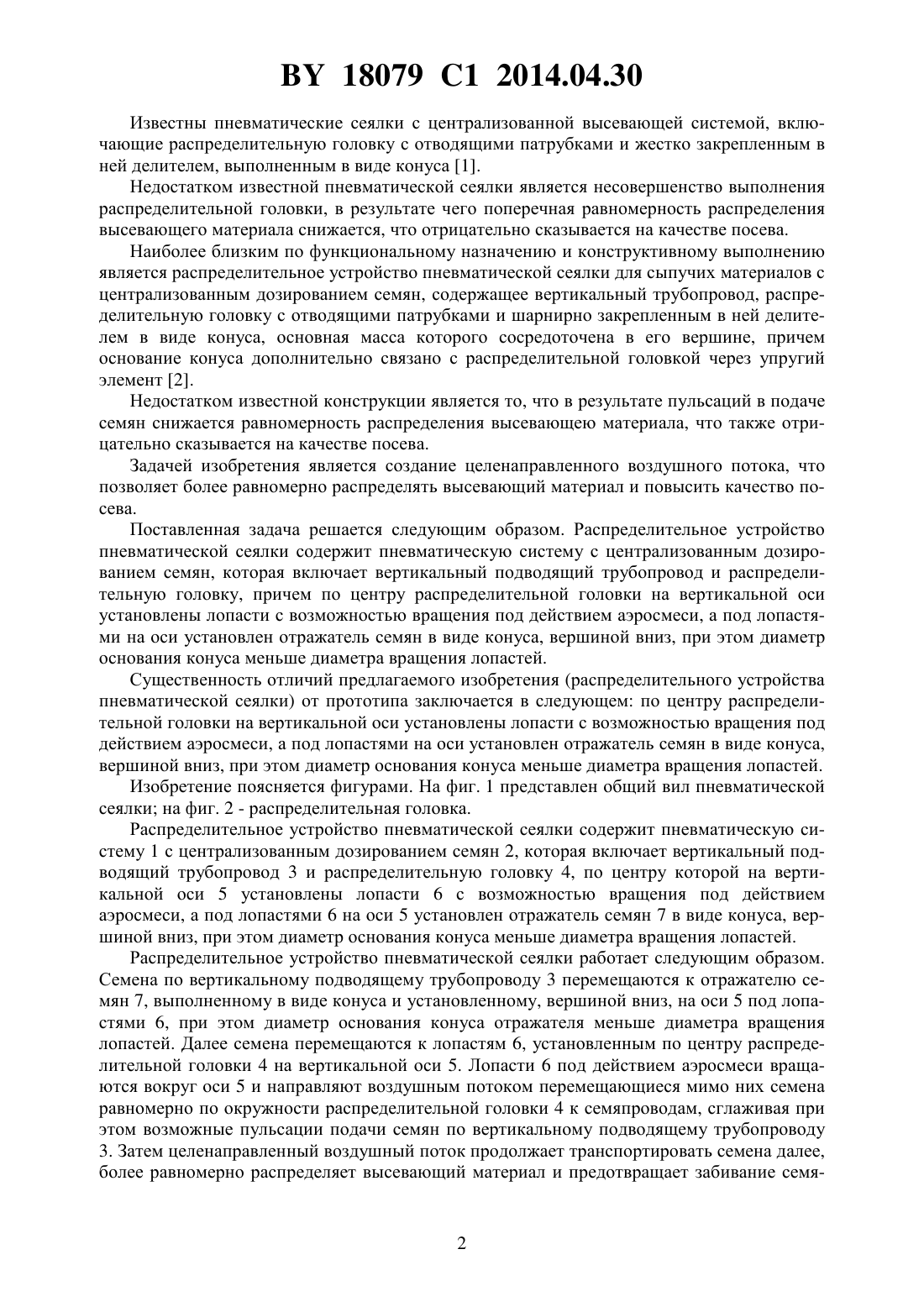

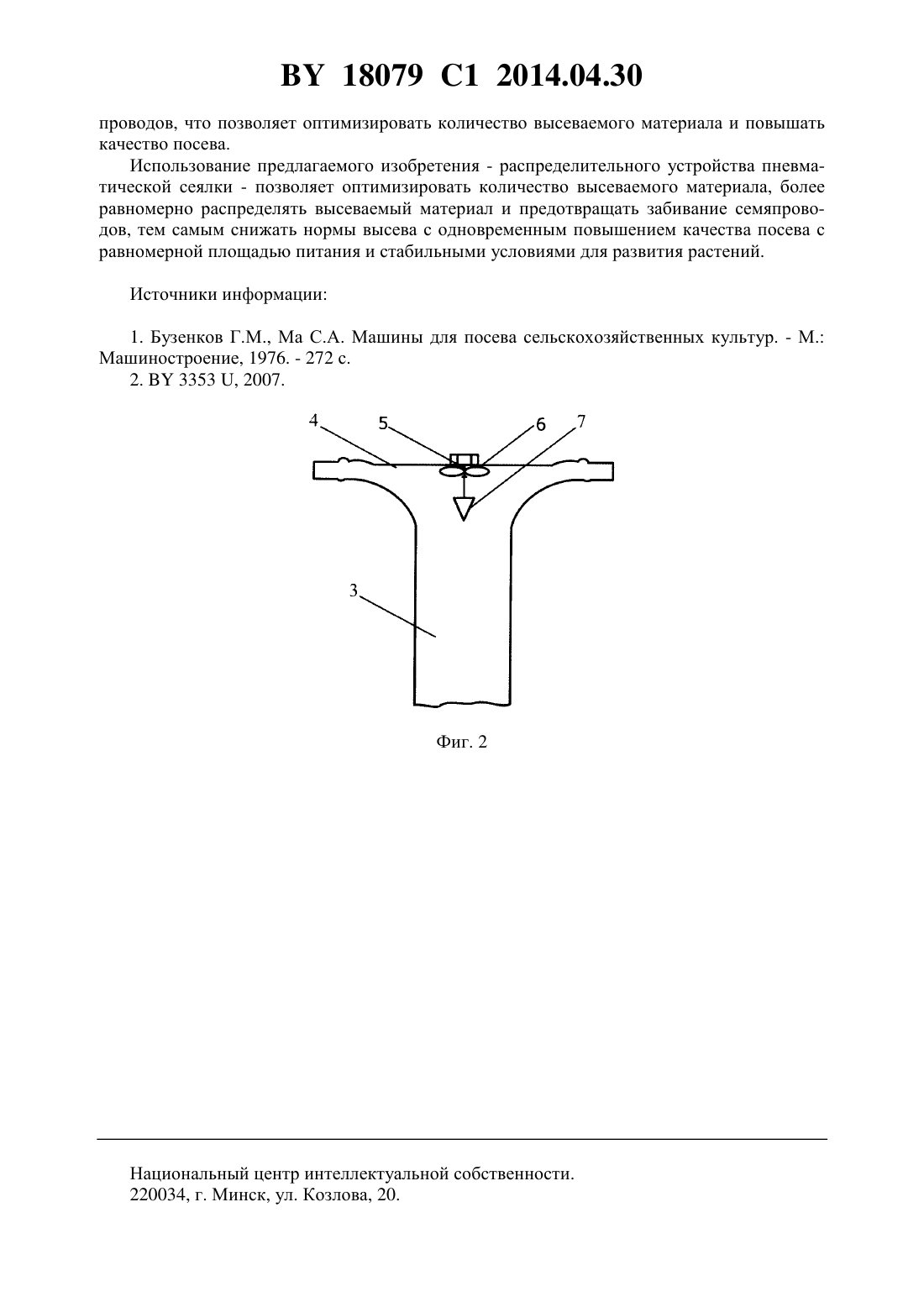

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ПНЕВМАТИЧЕСКОЙ СЕЯЛКИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Распределительное устройство пневматической сеялки, содержащее пневматическую систему с централизованным дозированием семян, включающую вертикальный подводящий трубопровод и распределительную головку, отличающееся тем, что по центру распределительной головки на вертикальной оси установлены лопасти с возможностью вращения под действием аэросмеси, а под лопастями на оси установлен отражатель семян в виде конуса, вершиной вниз, при этом диаметр основания конуса меньше диаметра вращения лопастей. Изобретение - распределительное устройство пневматической сеялки - относится к универсальным пневматическим сеялкам и может быть использовано в сельскохозяйственном машиностроении. 18079 1 2014.04.30 Известны пневматические сеялки с централизованной высевающей системой, включающие распределительную головку с отводящими патрубками и жестко закрепленным в ней делителем, выполненным в виде конуса 1. Недостатком известной пневматической сеялки является несовершенство выполнения распределительной головки, в результате чего поперечная равномерность распределения высевающего материала снижается, что отрицательно сказывается на качестве посева. Наиболее близким по функциональному назначению и конструктивному выполнению является распределительное устройство пневматической сеялки для сыпучих материалов с централизованным дозированием семян, содержащее вертикальный трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем в виде конуса, основная масса которого сосредоточена в его вершине, причем основание конуса дополнительно связано с распределительной головкой через упругий элемент 2. Недостатком известной конструкции является то, что в результате пульсаций в подаче семян снижается равномерность распределения высевающею материала, что также отрицательно сказывается на качестве посева. Задачей изобретения является создание целенаправленного воздушного потока, что позволяет более равномерно распределять высевающий материал и повысить качество посева. Поставленная задача решается следующим образом. Распределительное устройство пневматической сеялки содержит пневматическую систему с централизованным дозированием семян, которая включает вертикальный подводящий трубопровод и распределительную головку, причем по центру распределительной головки на вертикальной оси установлены лопасти с возможностью вращения под действием аэросмеси, а под лопастями на оси установлен отражатель семян в виде конуса, вершиной вниз, при этом диаметр основания конуса меньше диаметра вращения лопастей. Существенность отличий предлагаемого изобретения (распределительного устройства пневматической сеялки) от прототипа заключается в следующем по центру распределительной головки на вертикальной оси установлены лопасти с возможностью вращения под действием аэросмеси, а под лопастями на оси установлен отражатель семян в виде конуса,вершиной вниз, при этом диаметр основания конуса меньше диаметра вращения лопастей. Изобретение поясняется фигурами. На фиг. 1 представлен общий вил пневматической сеялки на фиг. 2 - распределительная головка. Распределительное устройство пневматической сеялки содержит пневматическую систему 1 с централизованным дозированием семян 2, которая включает вертикальный подводящий трубопровод 3 и распределительную головку 4, по центру которой на вертикальной оси 5 установлены лопасти 6 с возможностью вращения под действием аэросмеси, а под лопастями 6 на оси 5 установлен отражатель семян 7 в виде конуса, вершиной вниз, при этом диаметр основания конуса меньше диаметра вращения лопастей. Распределительное устройство пневматической сеялки работает следующим образом. Семена по вертикальному подводящему трубопроводу 3 перемещаются к отражателю семян 7, выполненному в виде конуса и установленному, вершиной вниз, на оси 5 под лопастями 6, при этом диаметр основания конуса отражателя меньше диаметра вращения лопастей. Далее семена перемещаются к лопастям 6, установленным по центру распределительной головки 4 на вертикальной оси 5. Лопасти 6 под действием аэросмеси вращаются вокруг оси 5 и направляют воздушным потоком перемещающиеся мимо них семена равномерно по окружности распределительной головки 4 к семяпроводам, сглаживая при этом возможные пульсации подачи семян по вертикальному подводящему трубопроводу 3. Затем целенаправленный воздушный поток продолжает транспортировать семена далее,более равномерно распределяет высевающий материал и предотвращает забивание семя 2 18079 1 2014.04.30 проводов, что позволяет оптимизировать количество высеваемого материала и повышать качество посева. Использование предлагаемого изобретения - распределительного устройства пневматической сеялки - позволяет оптимизировать количество высеваемого материала, более равномерно распределять высеваемый материал и предотвращать забивание семяпроводов, тем самым снижать нормы высева с одновременным повышением качества посева с равномерной площадью питания и стабильными условиями для развития растений. Источники информации 1. Бузенков Г.М., Ма С.А. Машины для посева сельскохозяйственных культур. - М. Машиностроение, 1976. - 272 с. 2.3353 , 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
