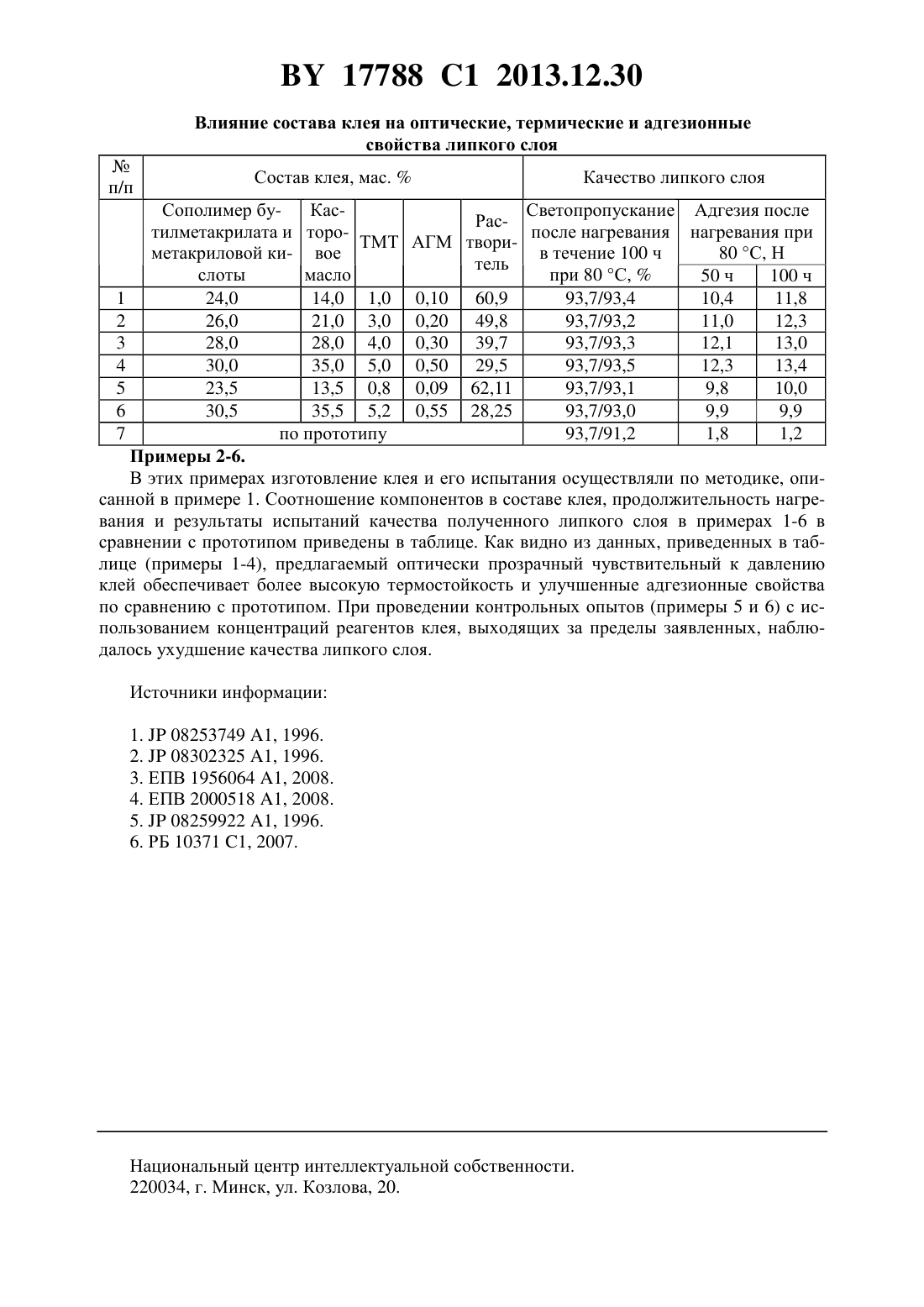

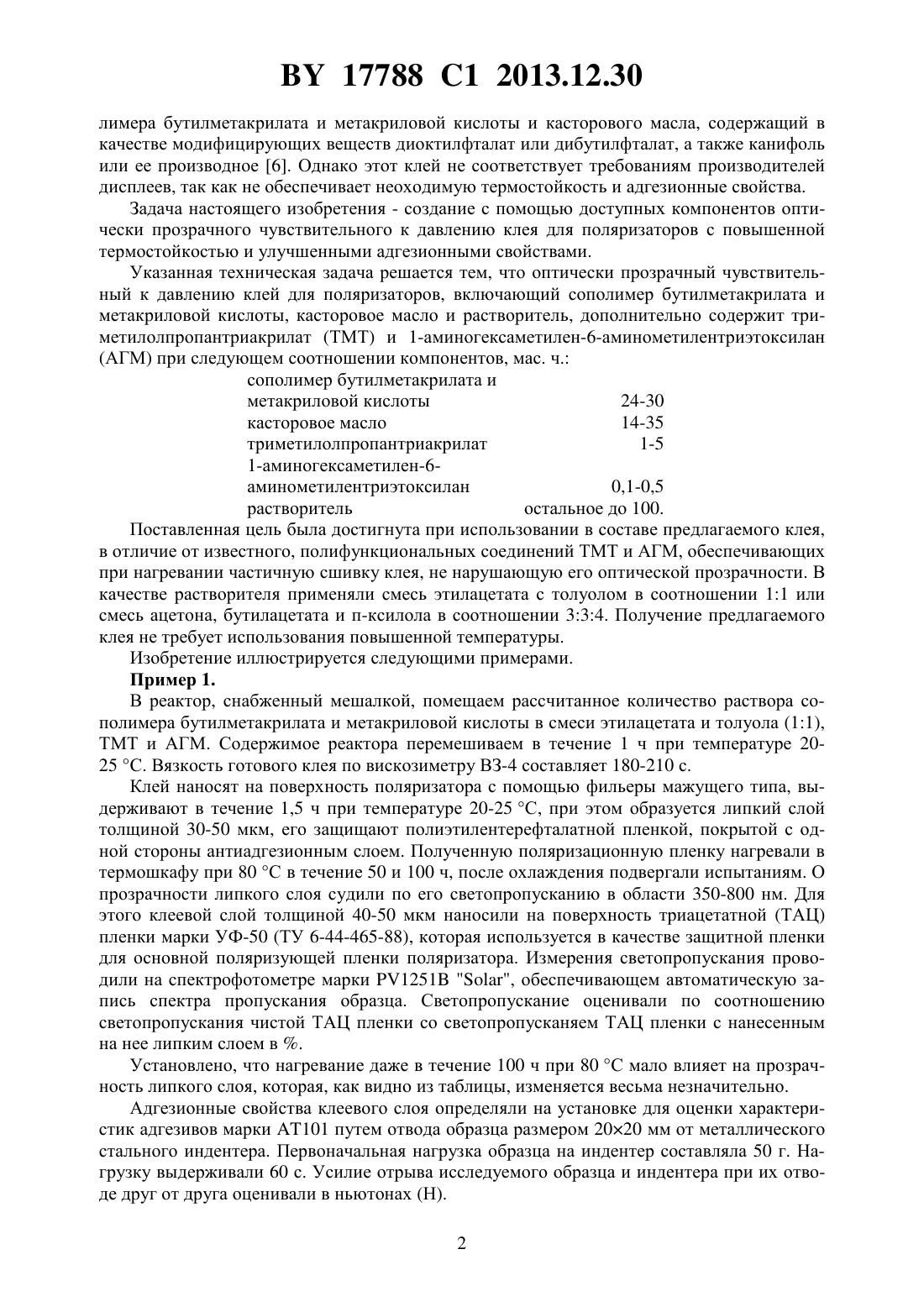

Оптически прозрачный чувствительный к давлению клей для поляризаторов

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПТИЧЕСКИ ПРОЗРАЧНЫЙ ЧУВСТВИТЕЛЬНЫЙ К ДАВЛЕНИЮ КЛЕЙ ДЛЯ ПОЛЯРИЗАТОРОВ(71) Заявитель Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси(72) Авторы Агабеков Владимир Енокович Кулевская Инна Владимировна Иванова Надежда Аркадьевна Космачва Тамара Григорьевна Космачв Константин Сергеевич(73) Патентообладатель Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси(57) Оптически прозрачный чувствительный к давлению клей для поляризаторов, включающий сополимер бутилметакрилата и метакриловой кислоты, касторовое масло и растворитель, отличающийся тем, что дополнительно содержит триметилолпропантриакрилат и 1-аминогексаметилен-6-аминометилентриэтоксилан при следующем соотношении компонентов, мас. ч. сополимер бутилметакрилата и метакриловой кислоты 24-30 касторовое масло 14-35 триметилолпропантриакрилат 1-5 1-аминогексаметилен-6-аминометилентриэтоксилан 0,1-0,5 растворитель остальное до 100. Изобретение относится к оптически прозрачным чувствительным к давлению клеям с повышенной термостойкостью и улучшенными свойствами, предназначенным для приклеивания пленочных поляризаторов к стеклянной поверхности жидкокристаллических индикаторов, и может быть использовано в области электронной техники. Известны оптически прозрачные чувствительные к давлению клеи для поляризаторов на основе сополимеров акрилатов, обладающие повышенной термо- и влагостойкостью,содержащие в качестве модифицирующих веществ изоцианаты, полиолы, эпоксидсодержащие соединения и т.п. 1-5. Эти модификаторы являются дорогостоящими, малодоступными и чрезвычайно токсичными для человека и окружающей среды. Наиболее близким по технической сущности и достигаемому результату является оптически прозрачный чувствительный к давлению клей для поляризаторов на основе сопо 17788 1 2013.12.30 лимера бутилметакрилата и метакриловой кислоты и касторового масла, содержащий в качестве модифицирующих веществ диоктилфталат или дибутилфталат, а также канифоль или ее производное 6. Однако этот клей не соответствует требованиям производителей дисплеев, так как не обеспечивает неоходимую термостойкость и адгезионные свойства. Задача настоящего изобретения - создание с помощью доступных компонентов оптически прозрачного чувствительного к давлению клея для поляризаторов с повышенной термостойкостью и улучшенными адгезионными свойствами. Указанная техническая задача решается тем, что оптически прозрачный чувствительный к давлению клей для поляризаторов, включающий сополимер бутилметакрилата и метакриловой кислоты, касторовое масло и растворитель, дополнительно содержит триметилолпропантриакрилат (ТМТ) и 1-аминогексаметилен-6-аминометилентриэтоксилан(АГМ) при следующем соотношении компонентов, мас. ч. сополимер бутилметакрилата и метакриловой кислоты 24-30 касторовое масло 14-35 триметилолпропантриакрилат 1-5 1-аминогексаметилен-6 аминометилентриэтоксилан 0,1-0,5 растворитель остальное до 100. Поставленная цель была достигнута при использовании в составе предлагаемого клея,в отличие от известного, полифункциональных соединений ТМТ и АГМ, обеспечивающих при нагревании частичную сшивку клея, не нарушающую его оптической прозрачности. В качестве растворителя применяли смесь этилацетата с толуолом в соотношении 11 или смесь ацетона, бутилацетата и п-ксилола в соотношении 334. Получение предлагаемого клея не требует использования повышенной температуры. Изобретение иллюстрируется следующими примерами. Пример 1. В реактор, снабженный мешалкой, помещаем рассчитанное количество раствора сополимера бутилметакрилата и метакриловой кислоты в смеси этилацетата и толуола (11),ТМТ и АГМ. Содержимое реактора перемешиваем в течение 1 ч при температуре 2025 С. Вязкость готового клея по вискозиметру ВЗ-4 составляет 180-210 с. Клей наносят на поверхность поляризатора с помощью фильеры мажущего типа, выдерживают в течение 1,5 ч при температуре 20-25 С, при этом образуется липкий слой толщиной 30-50 мкм, его защищают полиэтилентерефталатной пленкой, покрытой с одной стороны антиадгезионным слоем. Полученную поляризационную пленку нагревали в термошкафу при 80 С в течение 50 и 100 ч, после охлаждения подвергали испытаниям. О прозрачности липкого слоя судили по его светопропусканию в области 350-800 нм. Для этого клеевой слой толщиной 40-50 мкм наносили на поверхность триацетатной (ТАЦ) пленки марки УФ-50 (ТУ 6-44-465-88), которая используется в качестве защитной пленки для основной поляризующей пленки поляризатора. Измерения светопропускания проводили на спектрофотометре марки 1251 , обеспечивающем автоматическую запись спектра пропускания образца. Светопропускание оценивали по соотношению светопропускания чистой ТАЦ пленки со светопропусканяем ТАЦ пленки с нанесенным на нее липким слоем в . Установлено, что нагревание даже в течение 100 ч при 80 С мало влияет на прозрачность липкого слоя, которая, как видно из таблицы, изменяется весьма незначительно. Адгезионные свойства клеевого слоя определяли на установке для оценки характеристик адгезивов марки 101 путем отвода образца размером 2020 мм от металлического стального индентера. Первоначальная нагрузка образца на индентер составляла 50 г. Нагрузку выдерживали 60 с. Усилие отрыва исследуемого образца и индентера при их отводе друг от друга оценивали в ньютонах (Н). 2 17788 1 2013.12.30 Влияние состава клея на оптические, термические и адгезионные свойства липкого слоя Сополимер буКасСветопропускание Адгезия после Растилметакрилата и торопосле нагревания нагревания при ТМТ АГМ твориметакриловой ки- вое в течение 100 ч 80 С, Н тель слоты масло при 80 С,50 ч 100 ч 1 24,0 14,0 1,0 0,10 60,9 93,7/93,4 10,4 11,8 2 26,0 21,0 3,0 0,20 49,8 93,7/93,2 11,0 12,3 3 28,0 28,0 4,0 0,30 39,7 93,7/93,3 12,1 13,0 4 30,0 35,0 5,0 0,50 29,5 93,7/93,5 12,3 13,4 5 23,5 13,5 0,8 0,09 62,11 93,7/93,1 9,8 10,0 6 30,5 35,5 5,2 0,55 28,25 93,7/93,0 9,9 9,9 7 по прототипу 93,7/91,2 1,8 1,2 Примеры 2-6. В этих примерах изготовление клея и его испытания осуществляли по методике, описанной в примере 1. Соотношение компонентов в составе клея, продолжительность нагревания и результаты испытаний качества полученного липкого слоя в примерах 1-6 в сравнении с прототипом приведены в таблице. Как видно из данных, приведенных в таблице (примеры 1-4), предлагаемый оптически прозрачный чувствительный к давлению клей обеспечивает более высокую термостойкость и улучшенные адгезионные свойства по сравнению с прототипом. При проведении контрольных опытов (примеры 5 и 6) с использованием концентраций реагентов клея, выходящих за пределы заявленных, наблюдалось ухудшение качества липкого слоя. Источники информации 1.08253749 1, 1996. 2.08302325 1, 1996. 3. ЕПВ 1956064 1, 2008. 4. ЕПВ 2000518 1, 2008. 5.08259922 1, 1996. 6. РБ 10371 1, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
