Оптически прозрачный чувствительный к давлению клей для поляризаторов

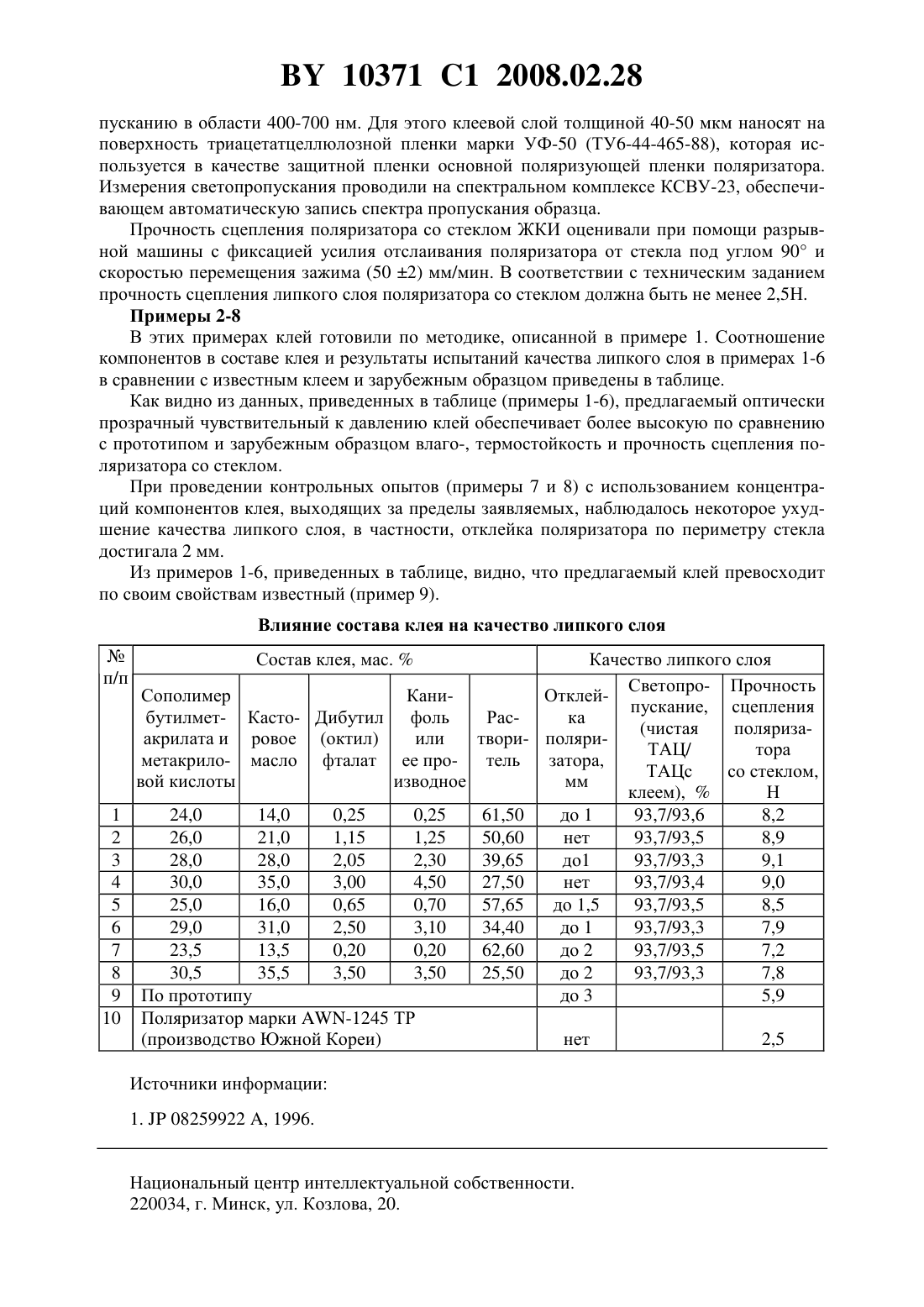

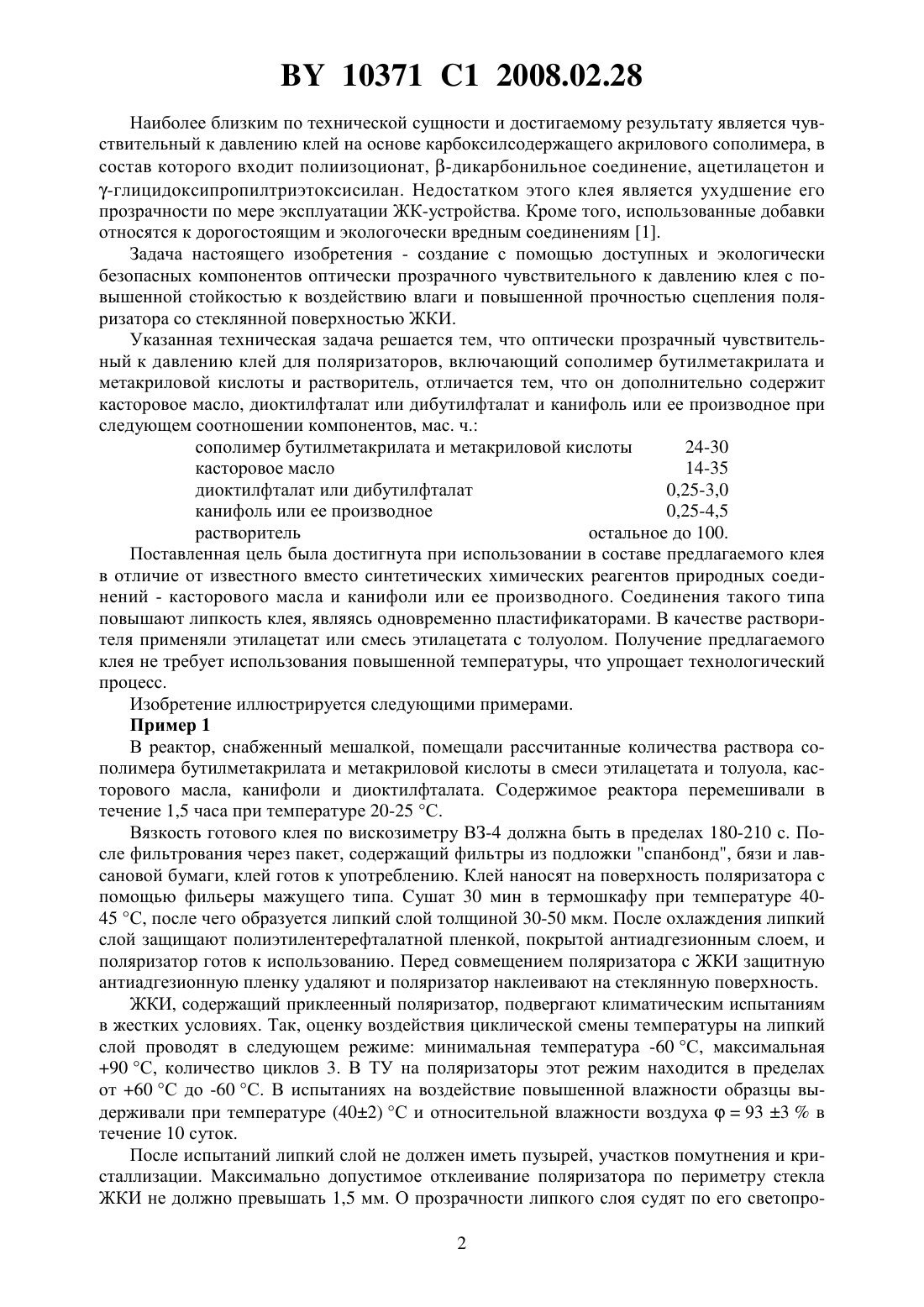

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПТИЧЕСКИ ПРОЗРАЧНЫЙ ЧУВСТВИТЕЛЬНЫЙ К ДАВЛЕНИЮ КЛЕЙ ДЛЯ ПОЛЯРИЗАТОРОВ(71) Заявители Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси Научнопроизводственное унитарное предприятие Дисплей открытого акционерного общества МНИПИ(72) Авторы Агабеков Владимир Енокович Кулевская Инна Владимировна Арико Надежда Григорьевна Космачева Тамара Григорьевна Иванова Надежда Аркадьевна Русалович Анатолий Иванович(73) Патентообладатели Государственное научное учреждение Институт химии новых материалов Национальной академии наук Беларуси Научно-производственное унитарное предприятие Дисплей открытого акционерного общества МНИПИ(57) Оптически прозрачный чувствительный к давлению клей для поляризаторов, включающий сополимер бутилметакрилата и метакриловой кислоты и растворитель, отличающийся тем, что он дополнительно содержит касторовое масло, диоктилфталат или дибутилфталат и канифоль или ее производное при следующем соотношении компонентов, мас.ч. сополимер бутилметакрилата и метакриловой кислоты 24-30 касторовое масло 14-35 диоктилфталат или дибутилфталат 0,25-3,0 канифоль или ее производное 0,25-4,5 растворитель остальное до 100. Изобретение относится к оптически прозрачным клеям, чувствительным к давлению и предназначенным для приклеивания пленочных поляризаторов к стеклянной поверхности жидкокристаллических индикаторов (ЖКИ), и может быть использовано в области электронной техники. Известны чувствительные к давлению клеи на основе акриловых сополимеров, содержащих реакционноспособную карбоксильную группу. Недостатком этих клеев является то, что в качестве модификаторов используют дорогостоящие и чрезвычайно опасные для окружающей среды и людей компоненты типа изоционатов, этаноламинов, глицидоксипропилтриэтоксисилана, карбонильных соединений и т.д. 10371 1 2008.02.28 Наиболее близким по технической сущности и достигаемому результату является чувствительный к давлению клей на основе карбоксилсодержащего акрилового сополимера, в состав которого входит полиизоционат, -дикарбонильное соединение, ацетилацетон и-глицидоксипропилтриэтоксисилан. Недостатком этого клея является ухудшение его прозрачности по мере эксплуатации ЖК-устройства. Кроме того, использованные добавки относятся к дорогостоящим и экологочески вредным соединениям 1. Задача настоящего изобретения - создание с помощью доступных и экологически безопасных компонентов оптически прозрачного чувствительного к давлению клея с повышенной стойкостью к воздействию влаги и повышенной прочностью сцепления поляризатора со стеклянной поверхностью ЖКИ. Указанная техническая задача решается тем, что оптически прозрачный чувствительный к давлению клей для поляризаторов, включающий сополимер бутилметакрилата и метакриловой кислоты и растворитель, отличается тем, что он дополнительно содержит касторовое масло, диоктилфталат или дибутилфталат и канифоль или ее производное при следующем соотношении компонентов, мас. ч. сополимер бутилметакрилата и метакриловой кислоты 24-30 касторовое масло 14-35 диоктилфталат или дибутилфталат 0,25-3,0 канифоль или ее производное 0,25-4,5 растворитель остальное до 100. Поставленная цель была достигнута при использовании в составе предлагаемого клея в отличие от известного вместо синтетических химических реагентов природных соединений - касторового масла и канифоли или ее производного. Соединения такого типа повышают липкость клея, являясь одновременно пластификаторами. В качестве растворителя применяли этилацетат или смесь этилацетата с толуолом. Получение предлагаемого клея не требует использования повышенной температуры, что упрощает технологический процесс. Изобретение иллюстрируется следующими примерами. Пример 1 В реактор, снабженный мешалкой, помещали рассчитанные количества раствора сополимера бутилметакрилата и метакриловой кислоты в смеси этилацетата и толуола, касторового масла, канифоли и диоктилфталата. Содержимое реактора перемешивали в течение 1,5 часа при температуре 20-25 С. Вязкость готового клея по вискозиметру ВЗ-4 должна быть в пределах 180-210 с. После фильтрования через пакет, содержащий фильтры из подложки спанбонд, бязи и лавсановой бумаги, клей готов к употреблению. Клей наносят на поверхность поляризатора с помощью фильеры мажущего типа. Сушат 30 мин в термошкафу при температуре 4045 С, после чего образуется липкий слой толщиной 30-50 мкм. После охлаждения липкий слой защищают полиэтилентерефталатной пленкой, покрытой антиадгезионным слоем, и поляризатор готов к использованию. Перед совмещением поляризатора с ЖКИ защитную антиадгезионную пленку удаляют и поляризатор наклеивают на стеклянную поверхность. ЖКИ, содержащий приклеенный поляризатор, подвергают климатическим испытаниям в жестких условиях. Так, оценку воздействия циклической смены температуры на липкий слой проводят в следующем режиме минимальная температура -60 С, максимальная 90 С, количество циклов 3. В ТУ на поляризаторы этот режим находится в пределах от 60 С до -60 С. В испытаниях на воздействие повышенной влажности образцы выдерживали при температуре (402) С и относительной влажности воздуха 93 3 в течение 10 суток. После испытаний липкий слой не должен иметь пузырей, участков помутнения и кристаллизации. Максимально допустимое отклеивание поляризатора по периметру стекла ЖКИ не должно превышать 1,5 мм. О прозрачности липкого слоя судят по его светопро 2 10371 1 2008.02.28 пусканию в области 400-700 нм. Для этого клеевой слой толщиной 40-50 мкм наносят на поверхность триацетатцеллюлозной пленки марки УФ-50 (ТУ 6-44-465-88), которая используется в качестве защитной пленки основной поляризующей пленки поляризатора. Измерения светопропускания проводили на спектральном комплексе КСВУ-23, обеспечивающем автоматическую запись спектра пропускания образца. Прочность сцепления поляризатора со стеклом ЖКИ оценивали при помощи разрывной машины с фиксацией усилия отслаивания поляризатора от стекла под углом 90 и скоростью перемещения зажима (50 2) мм/мин. В соответствии с техническим заданием прочность сцепления липкого слоя поляризатора со стеклом должна быть не менее 2,5 Н. Примеры 2-8 В этих примерах клей готовили по методике, описанной в примере 1. Соотношение компонентов в составе клея и результаты испытаний качества липкого слоя в примерах 1-6 в сравнении с известным клеем и зарубежным образцом приведены в таблице. Как видно из данных, приведенных в таблице (примеры 1-6), предлагаемый оптически прозрачный чувствительный к давлению клей обеспечивает более высокую по сравнению с прототипом и зарубежным образцом влаго-, термостойкость и прочность сцепления поляризатора со стеклом. При проведении контрольных опытов (примеры 7 и 8) с использованием концентраций компонентов клея, выходящих за пределы заявляемых, наблюдалось некоторое ухудшение качества липкого слоя, в частности, отклейка поляризатора по периметру стекла достигала 2 мм. Из примеров 1-6, приведенных в таблице, видно, что предлагаемый клей превосходит по своим свойствам известный (пример 9). Влияние состава клея на качество липкого слоя Качество липкого слоя Светопро- Прочность Сополимер КаниОтклейпускание, сцепления бутилмет- Касто- Дибутил фоль Раска(чистая поляризаакрилата и ровое (октил) или твори- поляриТАЦ/ тора метакрило- масло фталат ее протель затора,ТАЦс со стеклом,вой кислоты изводное мм клеем),Н 24,0 14,0 0,25 0,25 61,50 до 1 93,7/93,6 8,2 26,0 21,0 1,15 1,25 50,60 нет 93,7/93,5 8,9 28,0 28,0 2,05 2,30 39,65 до 1 93,7/93,3 9,1 30,0 35,0 3,00 4,50 27,50 нет 93,7/93,4 9,0 25,0 16,0 0,65 0,70 57,65 до 1,5 93,7/93,5 8,5 29,0 31,0 2,50 3,10 34,40 до 1 93,7/93,3 7,9 23,5 13,5 0,20 0,20 62,60 до 2 93,7/93,5 7,2 30,5 35,5 3,50 3,50 25,50 до 2 93,7/93,3 7,8 По прототипу до 3 5,9 Поляризатор марки -1245 ТР(производство Южной Кореи) нет 2,5 Источники информации 1.08259922 , 1996. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
