Ротационный рабочий орган

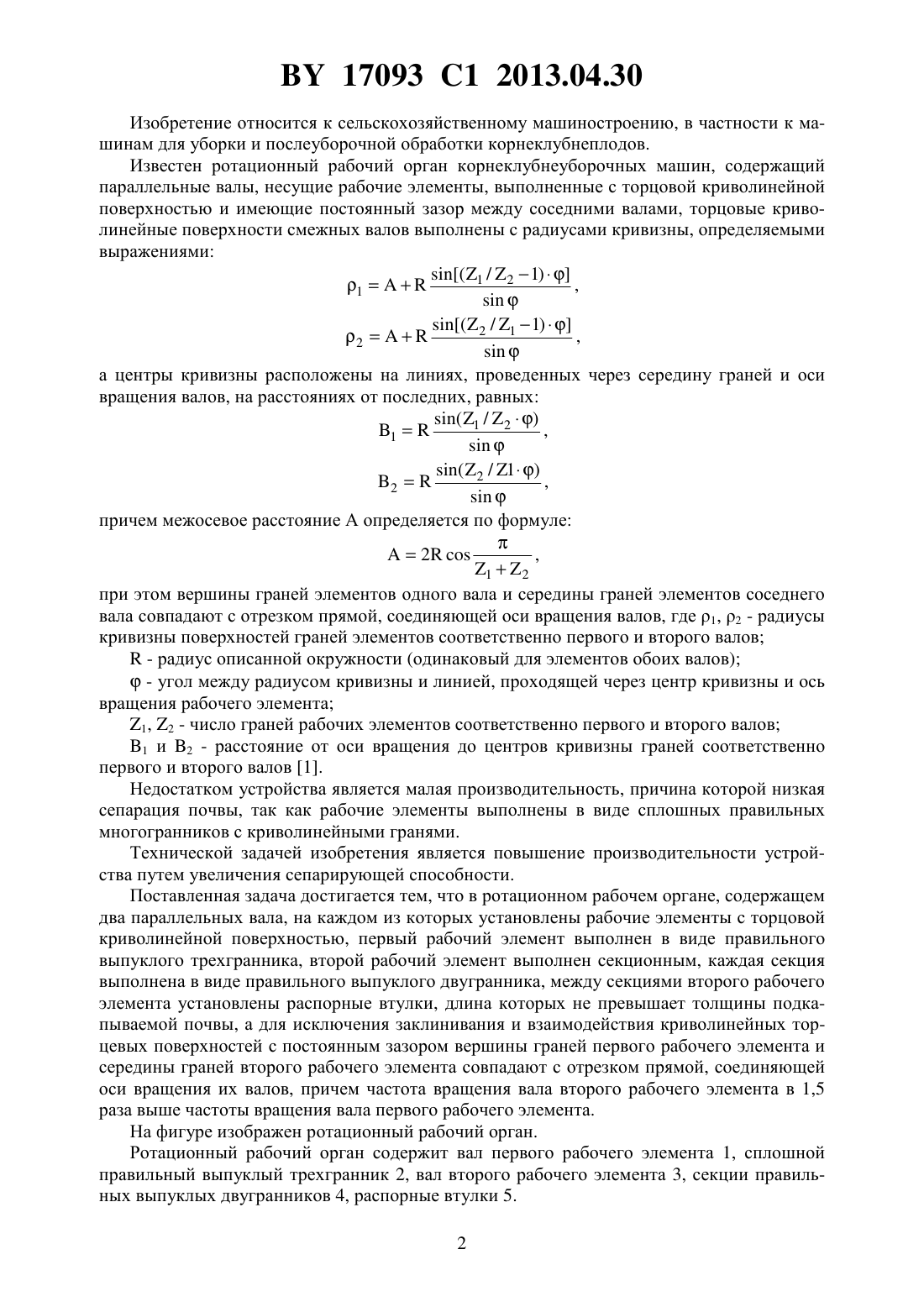

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Лахмаков Владимир Степанович Портянко Геннадий Никитович Спиридович Степан Степанович Гронская Екатерина Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ротационный рабочий орган, содержащий два параллельных вала, на каждом из которых установлены рабочие элементы с торцовой криволинейной поверхностью, первый рабочий элемент выполнен в виде правильного выпуклого трехгранника, второй рабочий элемент выполнен секционным, каждая секция выполнена в виде правильного выпуклого двухгранника, между секциями второго рабочего элемента установлены распорные втулки, длина которых не превышает толщины подкапываемой почвы, а для исключения заклинивания и взаимодействия криволинейных торцевых поверхностей с постоянным зазором вершины граней первого рабочего элемента и середины граней второго рабочего элемента совпадают с отрезком прямой, соединяющей оси вращения их валов, причем частота вращения вала второго рабочего элемента в 1,5 раза выше частоты вращения вала первого рабочего элемента. 17093 1 2013.04.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки и послеуборочной обработки корнеклубнеплодов. Известен ротационный рабочий орган корнеклубнеуборочных машин, содержащий параллельные валы, несущие рабочие элементы, выполненные с торцовой криволинейной поверхностью и имеющие постоянный зазор между соседними валами, торцовые криволинейные поверхности смежных валов выполнены с радиусами кривизны, определяемыми выражениями,а центры кривизны расположены на линиях, проведенных через середину граней и оси вращения валов, на расстояниях от последних, равных,12 при этом вершины граней элементов одного вала и середины граней элементов соседнего вала совпадают с отрезком прямой, соединяющей оси вращения валов, где 1, 2 - радиусы кривизны поверхностей граней элементов соответственно первого и второго валов- радиус описанной окружности (одинаковый для элементов обоих валов)- угол между радиусом кривизны и линией, проходящей через центр кривизны и ось вращения рабочего элемента 1, 2 - число граней рабочих элементов соответственно первого и второго валов 1 и 2 - расстояние от оси вращения до центров кривизны граней соответственно первого и второго валов 1. Недостатком устройства является малая производительность, причина которой низкая сепарация почвы, так как рабочие элементы выполнены в виде сплошных правильных многогранников с криволинейными гранями. Технической задачей изобретения является повышение производительности устройства путем увеличения сепарирующей способности. Поставленная задача достигается тем, что в ротационном рабочем органе, содержащем два параллельных вала, на каждом из которых установлены рабочие элементы с торцовой криволинейной поверхностью, первый рабочий элемент выполнен в виде правильного выпуклого трехгранника, второй рабочий элемент выполнен секционным, каждая секция выполнена в виде правильного выпуклого двугранника, между секциями второго рабочего элемента установлены распорные втулки, длина которых не превышает толщины подкапываемой почвы, а для исключения заклинивания и взаимодействия криволинейных торцевых поверхностей с постоянным зазором вершины граней первого рабочего элемента и середины граней второго рабочего элемента совпадают с отрезком прямой, соединяющей оси вращения их валов, причем частота вращения вала второго рабочего элемента в 1,5 раза выше частоты вращения вала первого рабочего элемента. На фигуре изображен ротационный рабочий орган. Ротационный рабочий орган содержит вал первого рабочего элемента 1, сплошной правильный выпуклый трехгранник 2, вал второго рабочего элемента 3, секции правильных выпуклых двугранников 4, распорные втулки 5. 2 17093 1 2013.04.30 Ротационный рабочий орган работает следующим образом. Подкопанный пласт почвы поступает на рабочий элемент 2 первого приемного вала 1,сплошные грани которого частично разрушают его и передают на секции правильных выпуклых двугранников 4, вала второго рабочего элемента 3. В процессе передачи секции подхватывают пласт, врезаясь в него своими гранями, разрушают и сепарируют почву в просветы, образованные распорными втулками 5, а оставшийся ворох транспортируют на последующие рабочие органы. Для исключения заклинивания валов и взаимодействия торцевых поверхностей с постоянным зазором, вершины граней рабочего элемента первого вала и середины граней рабочих элементов второго вала должны совпадать с отрезком прямой, соединяющей оси вращения валов. При этом расстояние между смежными секциями (длина распорных втулок 5) не должно превышать толщины отделяемого продукта. Частота вращения вала второго рабочего элемента 3 должна быть в 1,5 раза выше частоты вращения вала первого рабочего элемента 1. Предложенная конструкция ротационного рабочего органа позволяет соблюдать постоянный зазор между торцевыми криволинейными поверхностями рабочих элементов первого и второго валов, что исключает заклинивания валов. Значительно увеличить разрушение подкопанного пласта, повысить сепарирующую способность устройства, что приведет к повышению производительности машины. Источники информации 1.1517818 1, 1989. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
