Ротационный рабочий орган

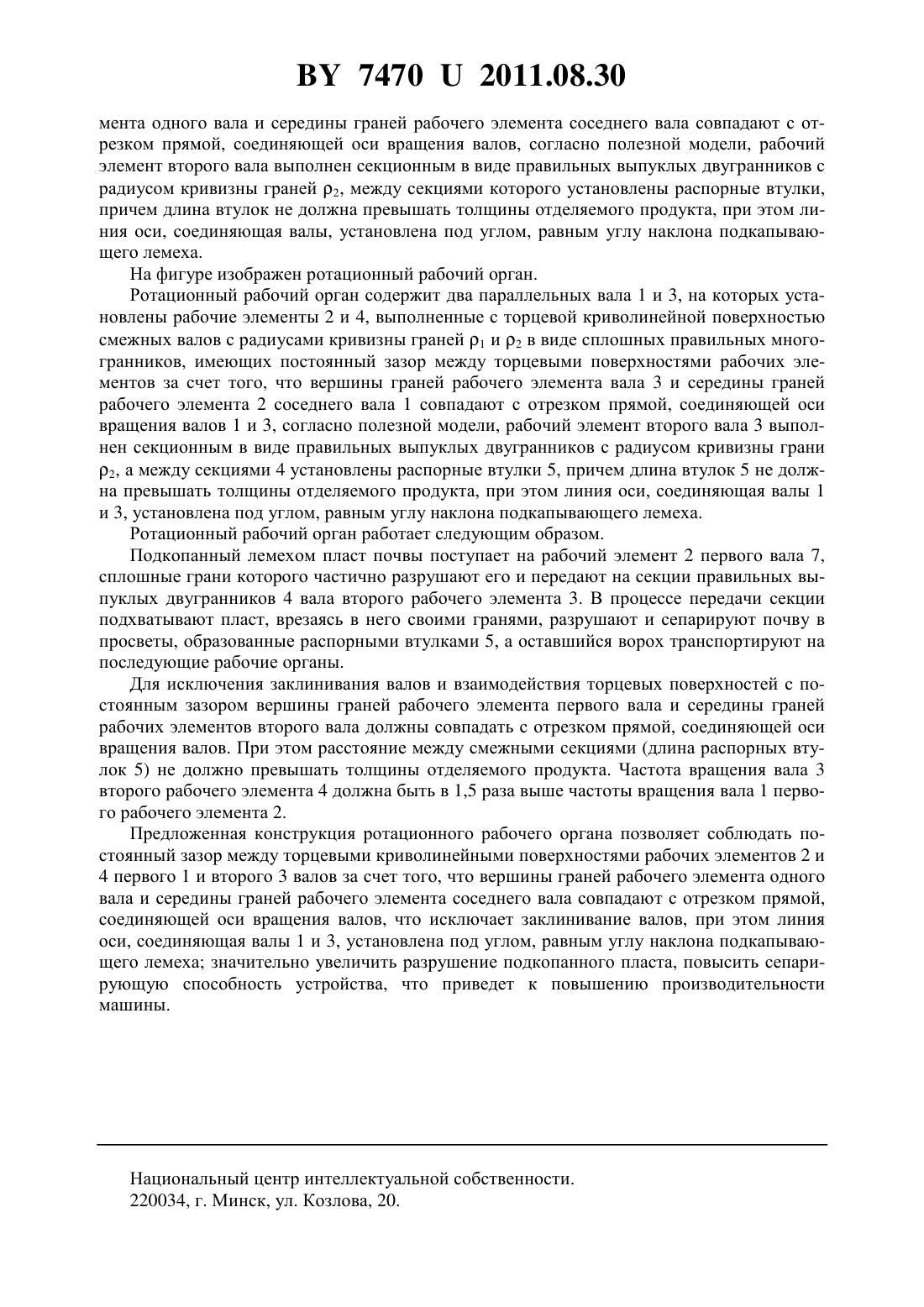

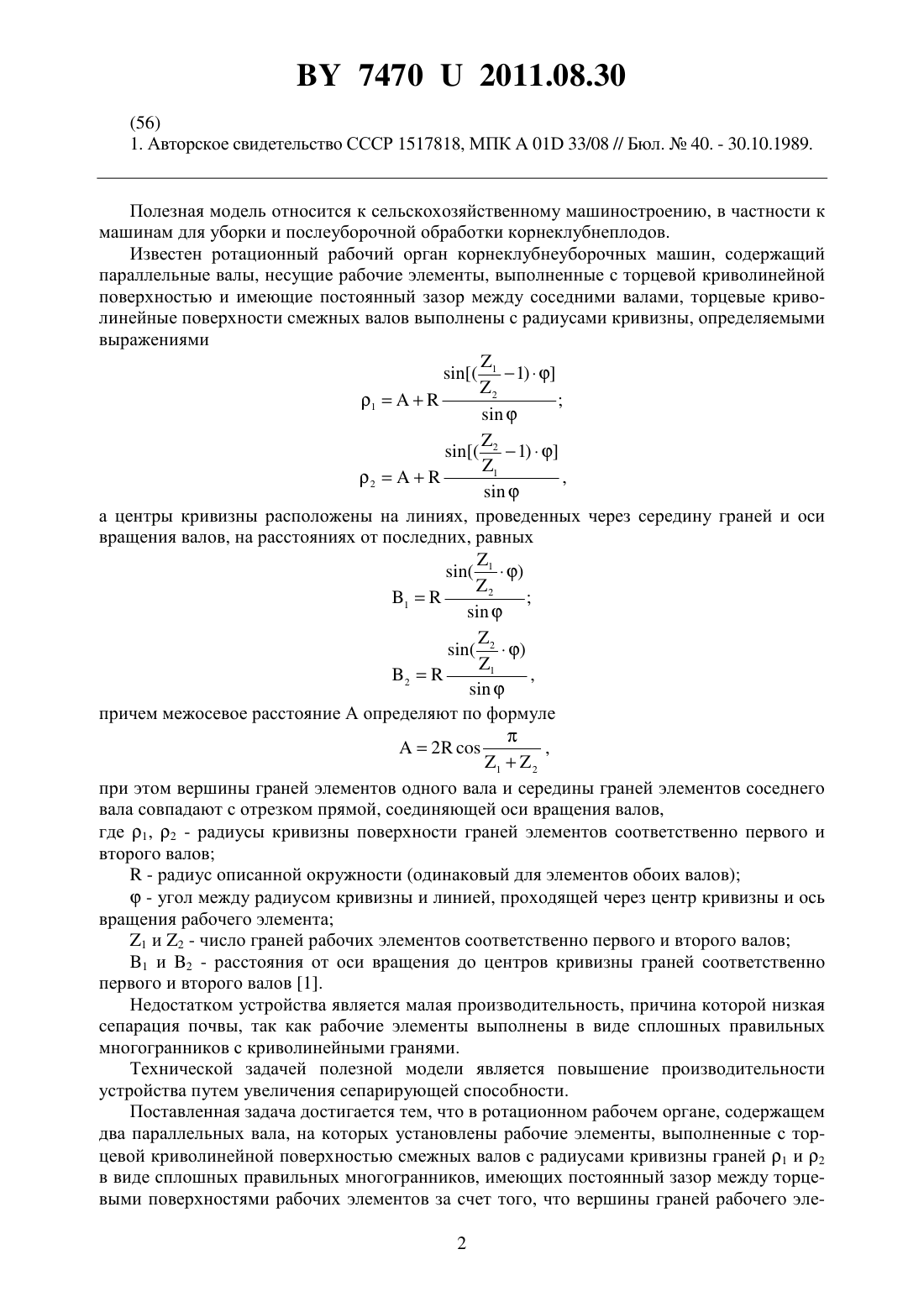

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Лахмаков Владимир Степанович Портянко Геннадий Никитович Спиридович Степан Степанович Гронская Екатерина Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Ротационный рабочий орган, содержащий два параллельных вала, на которых установлены рабочие элементы, выполненные с торцевой криволинейной поверхностью смежных валов с радиусами кривизны граней 1 и 2 в виде сплошных правильных многогранников, имеющих постоянный зазор между соседними валами за счет того, что вершины граней элементов одного вала и середины граней элементов соседнего вала совпадают с отрезком прямой, соединяющей оси вращения валов, отличающийся тем, что рабочий элемент второго вала выполнен секционным в виде правильных выпуклых двугранников с радиусом кривизны грани 2, между секциями которого установлены распорные втулки,причем длина втулок не должна превышать толщины отделяемого продукта. 2. Ротационный рабочий орган по п. 1, отличающийся тем, что линия оси, соединяющая валы, установлена под углом, равным углу наклона подкапывающего лемеха.(56) 1. Авторское свидетельство СССР 1517818, МПК 01 33/08 // Бюл.40. - 30.10.1989. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки и послеуборочной обработки корнеклубнеплодов. Известен ротационный рабочий орган корнеклубнеуборочных машин, содержащий параллельные валы, несущие рабочие элементы, выполненные с торцевой криволинейной поверхностью и имеющие постоянный зазор между соседними валами, торцевые криволинейные поверхности смежных валов выполнены с радиусами кривизны, определяемыми выражениями,2 а центры кривизны расположены на линиях, проведенных через середину граней и оси вращения валов, на расстояниях от последних, равных,2 причем межосевое расстояние А определяют по формуле,12 при этом вершины граней элементов одного вала и середины граней элементов соседнего вала совпадают с отрезком прямой, соединяющей оси вращения валов,где 1, 2 - радиусы кривизны поверхности граней элементов соответственно первого и второго валов- радиус описанной окружности (одинаковый для элементов обоих валов)- угол между радиусом кривизны и линией, проходящей через центр кривизны и ось вращения рабочего элемента 1 и 2 - число граней рабочих элементов соответственно первого и второго валов 1 и 2 - расстояния от оси вращения до центров кривизны граней соответственно первого и второго валов 1. Недостатком устройства является малая производительность, причина которой низкая сепарация почвы, так как рабочие элементы выполнены в виде сплошных правильных многогранников с криволинейными гранями. Технической задачей полезной модели является повышение производительности устройства путем увеличения сепарирующей способности. Поставленная задача достигается тем, что в ротационном рабочем органе, содержащем два параллельных вала, на которых установлены рабочие элементы, выполненные с торцевой криволинейной поверхностью смежных валов с радиусами кривизны граней 1 и 2 в виде сплошных правильных многогранников, имеющих постоянный зазор между торцевыми поверхностями рабочих элементов за счет того, что вершины граней рабочего эле 2 74702011.08.30 мента одного вала и середины граней рабочего элемента соседнего вала совпадают с отрезком прямой, соединяющей оси вращения валов, согласно полезной модели, рабочий элемент второго вала выполнен секционным в виде правильных выпуклых двугранников с радиусом кривизны граней 2, между секциями которого установлены распорные втулки,причем длина втулок не должна превышать толщины отделяемого продукта, при этом линия оси, соединяющая валы, установлена под углом, равным углу наклона подкапывающего лемеха. На фигуре изображен ротационный рабочий орган. Ротационный рабочий орган содержит два параллельных вала 1 и 3, на которых установлены рабочие элементы 2 и 4, выполненные с торцевой криволинейной поверхностью смежных валов с радиусами кривизны граней 1 и 2 в виде сплошных правильных многогранников, имеющих постоянный зазор между торцевыми поверхностями рабочих элементов за счет того, что вершины граней рабочего элемента вала 3 и середины граней рабочего элемента 2 соседнего вала 1 совпадают с отрезком прямой, соединяющей оси вращения валов 1 и 3, согласно полезной модели, рабочий элемент второго вала 3 выполнен секционным в виде правильных выпуклых двугранников с радиусом кривизны грани 2, а между секциями 4 установлены распорные втулки 5, причем длина втулок 5 не должна превышать толщины отделяемого продукта, при этом линия оси, соединяющая валы 1 и 3, установлена под углом, равным углу наклона подкапывающего лемеха. Ротационный рабочий орган работает следующим образом. Подкопанный лемехом пласт почвы поступает на рабочий элемент 2 первого вала 7,сплошные грани которого частично разрушают его и передают на секции правильных выпуклых двугранников 4 вала второго рабочего элемента 3. В процессе передачи секции подхватывают пласт, врезаясь в него своими гранями, разрушают и сепарируют почву в просветы, образованные распорными втулками 5, а оставшийся ворох транспортируют на последующие рабочие органы. Для исключения заклинивания валов и взаимодействия торцевых поверхностей с постоянным зазором вершины граней рабочего элемента первого вала и середины граней рабочих элементов второго вала должны совпадать с отрезком прямой, соединяющей оси вращения валов. При этом расстояние между смежными секциями (длина распорных втулок 5) не должно превышать толщины отделяемого продукта. Частота вращения вала 3 второго рабочего элемента 4 должна быть в 1,5 раза выше частоты вращения вала 1 первого рабочего элемента 2. Предложенная конструкция ротационного рабочего органа позволяет соблюдать постоянный зазор между торцевыми криволинейными поверхностями рабочих элементов 2 и 4 первого 1 и второго 3 валов за счет того, что вершины граней рабочего элемента одного вала и середины граней рабочего элемента соседнего вала совпадают с отрезком прямой,соединяющей оси вращения валов, что исключает заклинивание валов, при этом линия оси, соединяющая валы 1 и 3, установлена под углом, равным углу наклона подкапывающего лемеха значительно увеличить разрушение подкопанного пласта, повысить сепарирующую способность устройства, что приведет к повышению производительности машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
