Рабочий орган землеройной машины

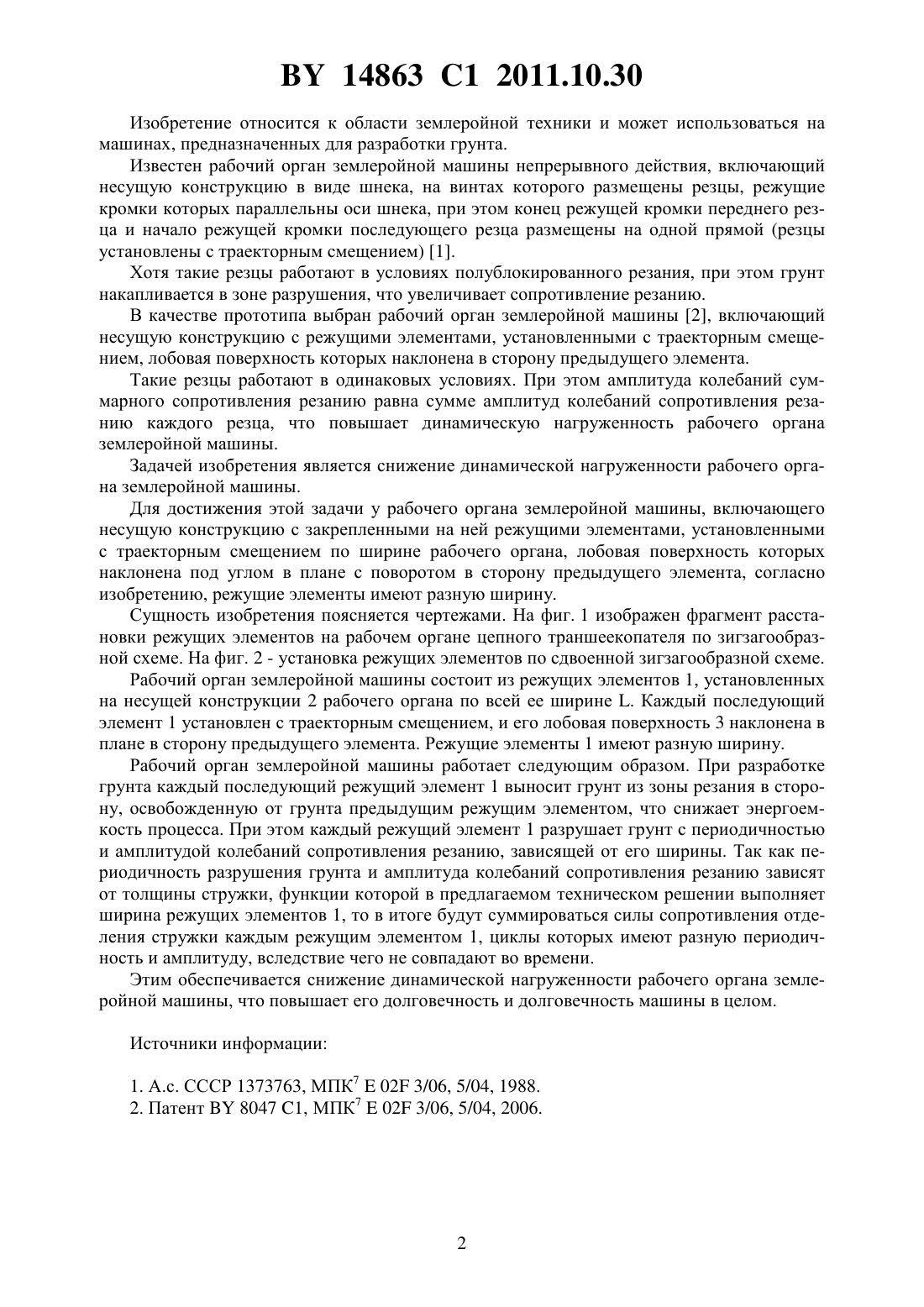

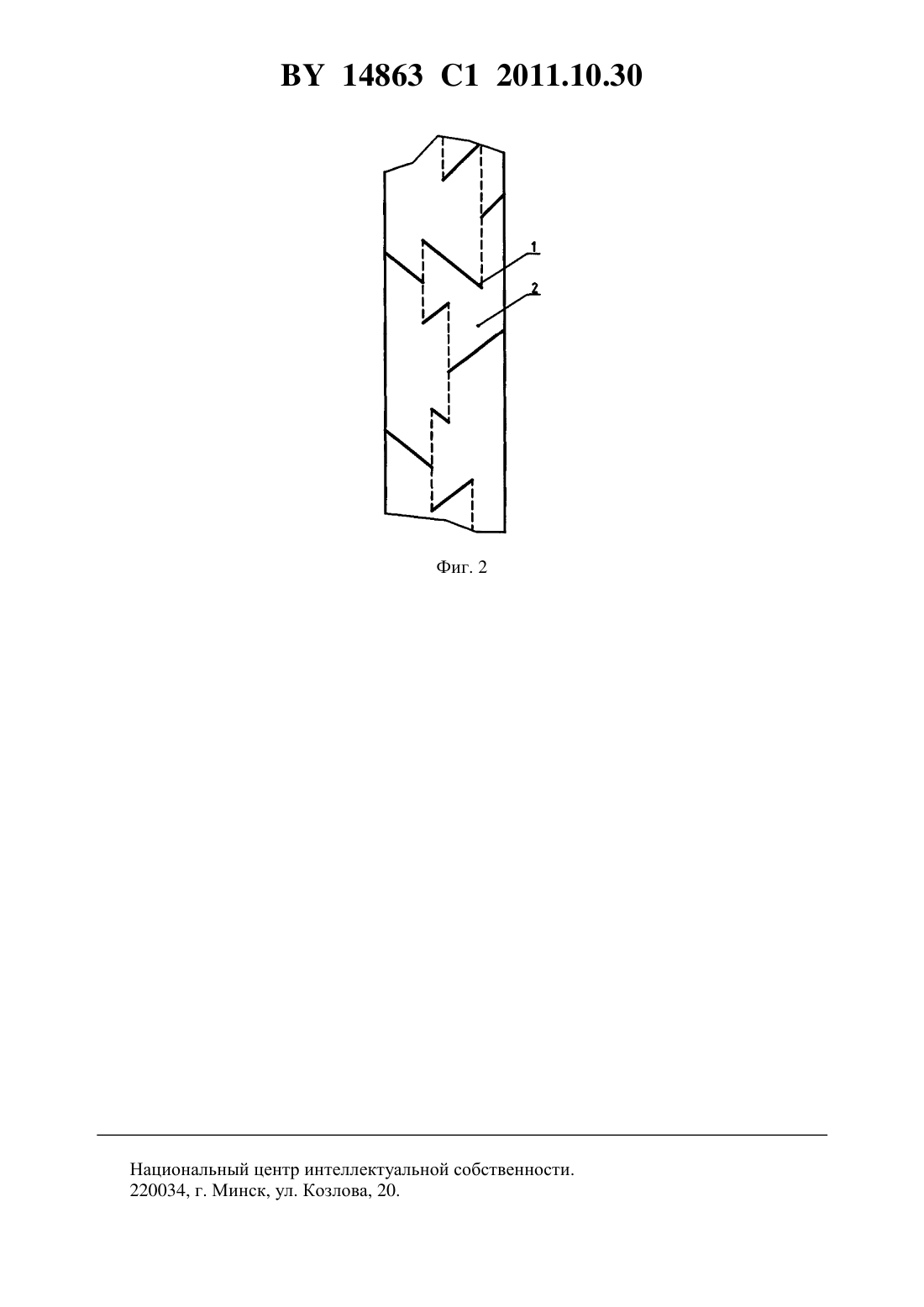

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ЗЕМЛЕРОЙНОЙ МАШИНЫ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Берестов Евгений Иванович Кутынко Руслан Иванович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Рабочий орган землеройной машины, включающий несущую конструкцию с закрепленными на ней режущими элементами, установленными с траекторным смещением по ширине рабочего органа, лобовая поверхность которых наклонена под углом в плане с поворотом в сторону предыдущего элемента, отличающийся тем, что режущие элементы имеют разную ширину. 14863 1 2011.10.30 Изобретение относится к области землеройной техники и может использоваться на машинах, предназначенных для разработки грунта. Известен рабочий орган землеройной машины непрерывного действия, включающий несущую конструкцию в виде шнека, на винтах которого размещены резцы, режущие кромки которых параллельны оси шнека, при этом конец режущей кромки переднего резца и начало режущей кромки последующего резца размещены на одной прямой (резцы установлены с траекторным смещением) 1. Хотя такие резцы работают в условиях полублокированного резания, при этом грунт накапливается в зоне разрушения, что увеличивает сопротивление резанию. В качестве прототипа выбран рабочий орган землеройной машины 2, включающий несущую конструкцию с режущими элементами, установленными с траекторным смещением, лобовая поверхность которых наклонена в сторону предыдущего элемента. Такие резцы работают в одинаковых условиях. При этом амплитуда колебаний суммарного сопротивления резанию равна сумме амплитуд колебаний сопротивления резанию каждого резца, что повышает динамическую нагруженность рабочего органа землеройной машины. Задачей изобретения является снижение динамической нагруженности рабочего органа землеройной машины. Для достижения этой задачи у рабочего органа землеройной машины, включающего несущую конструкцию с закрепленными на ней режущими элементами, установленными с траекторным смещением по ширине рабочего органа, лобовая поверхность которых наклонена под углом в плане с поворотом в сторону предыдущего элемента, согласно изобретению, режущие элементы имеют разную ширину. Сущность изобретения поясняется чертежами. На фиг. 1 изображен фрагмент расстановки режущих элементов на рабочем органе цепного траншеекопателя по зигзагообразной схеме. На фиг. 2 - установка режущих элементов по сдвоенной зигзагообразной схеме. Рабочий орган землеройной машины состоит из режущих элементов 1, установленных на несущей конструкции 2 рабочего органа по всей ее ширине . Каждый последующий элемент 1 установлен с траекторным смещением, и его лобовая поверхность 3 наклонена в плане в сторону предыдущего элемента. Режущие элементы 1 имеют разную ширину. Рабочий орган землеройной машины работает следующим образом. При разработке грунта каждый последующий режущий элемент 1 выносит грунт из зоны резания в сторону, освобожденную от грунта предыдущим режущим элементом, что снижает энергоемкость процесса. При этом каждый режущий элемент 1 разрушает грунт с периодичностью и амплитудой колебаний сопротивления резанию, зависящей от его ширины. Так как периодичность разрушения грунта и амплитуда колебаний сопротивления резанию зависят от толщины стружки, функции которой в предлагаемом техническом решении выполняет ширина режущих элементов 1, то в итоге будут суммироваться силы сопротивления отделения стружки каждым режущим элементом 1, циклы которых имеют разную периодичность и амплитуду, вследствие чего не совпадают во времени. Этим обеспечивается снижение динамической нагруженности рабочего органа землеройной машины, что повышает его долговечность и долговечность машины в целом. Источники информации 1. А.с. СССР 1373763, МПК 702 3/06, 5/04, 1988. 2. Патент 8047 1, МПК 702 3/06, 5/04, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
