Сельскохозяйственная машина

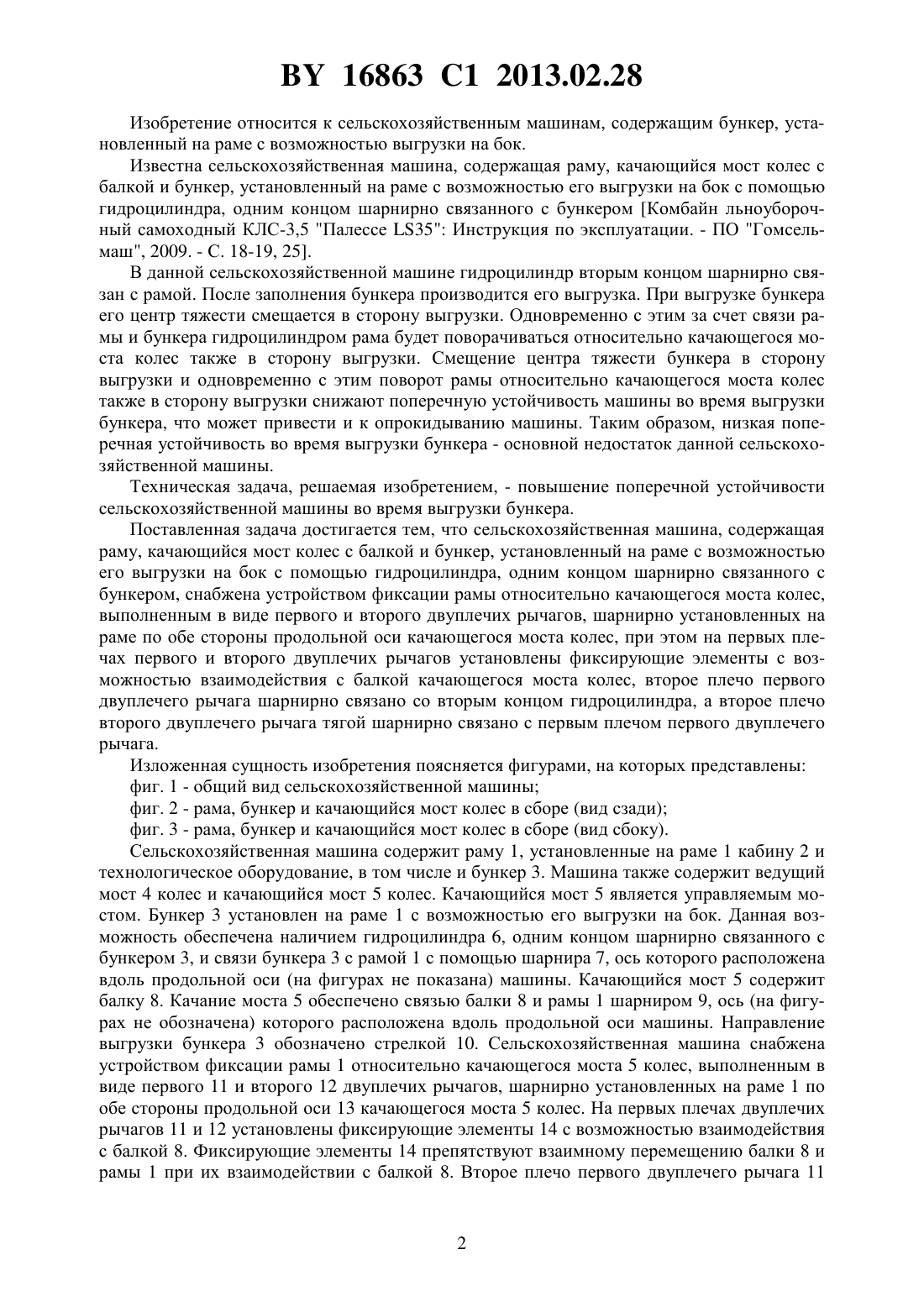

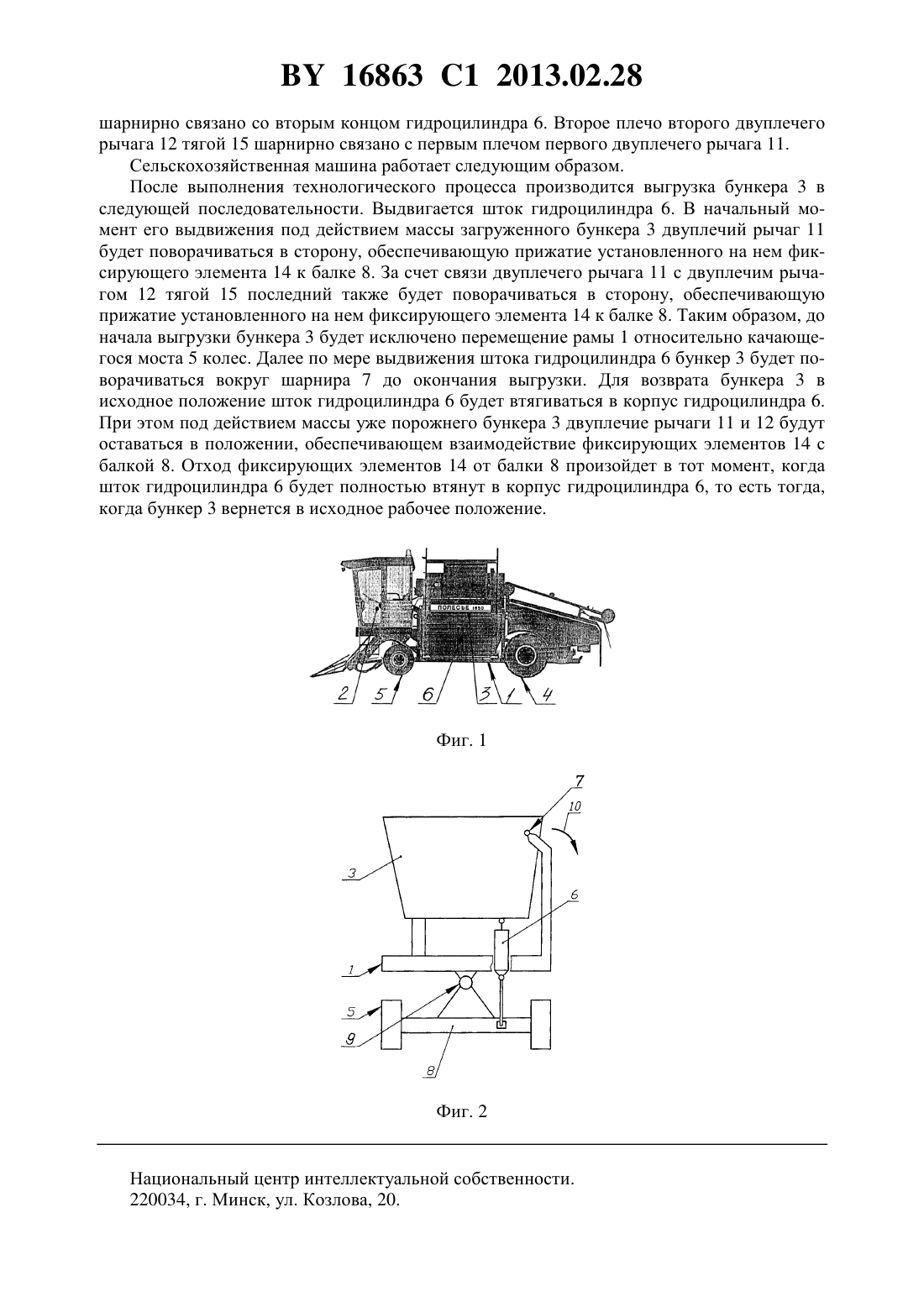

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Волков Иван Васильевич Меженников Александр Павлович Чупрынин Юрий Вячеславович Пигенко Владислав Анатольевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн льноуборочный самоходный КЛС-3,5 Палессе 12 Инструкция по эксплуатации. - ПО Гомсельмаш,2009. - С. 18-19, 25.2095962 1, 1997.198813, 1967.300138, 1971.209108, 1968.(57) Сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок с помощью гидроцилиндра, одним концом шарнирно связанного с бункером, отличающаяся тем, что снабжена устройством фиксации рамы относительно качающегося моста колес, выполненным в виде первого и второго двуплечих рычагов, шарнирно установленных на раме по обе стороны продольной оси качающегося моста колес, при этом на первых плечах первого и второго двуплечих рычагов установлены фиксирующие элементы с возможностью взаимодействия с балкой качающегося моста колес, второе плечо первого двуплечего рычага шарнирно связано со вторым концом гидроцилиндра, а второе плечо второго двуплечего рычага тягой шарнирно связано с первым плечом первого двуплечего рычага. 16863 1 2013.02.28 Изобретение относится к сельскохозяйственным машинам, содержащим бункер, установленный на раме с возможностью выгрузки на бок. Известна сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок с помощью гидроцилиндра, одним концом шарнирно связанного с бункером Комбайн льноуборочный самоходный КЛС-3,5 Палессе 35 Инструкция по эксплуатации. - ПО Гомсельмаш, 2009. - С. 18-19, 25. В данной сельскохозяйственной машине гидроцилиндр вторым концом шарнирно связан с рамой. После заполнения бункера производится его выгрузка. При выгрузке бункера его центр тяжести смещается в сторону выгрузки. Одновременно с этим за счет связи рамы и бункера гидроцилиндром рама будет поворачиваться относительно качающегося моста колес также в сторону выгрузки. Смещение центра тяжести бункера в сторону выгрузки и одновременно с этим поворот рамы относительно качающегося моста колес также в сторону выгрузки снижают поперечную устойчивость машины во время выгрузки бункера, что может привести и к опрокидыванию машины. Таким образом, низкая поперечная устойчивость во время выгрузки бункера - основной недостаток данной сельскохозяйственной машины. Техническая задача, решаемая изобретением, - повышение поперечной устойчивости сельскохозяйственной машины во время выгрузки бункера. Поставленная задача достигается тем, что сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок с помощью гидроцилиндра, одним концом шарнирно связанного с бункером, снабжена устройством фиксации рамы относительно качающегося моста колес,выполненным в виде первого и второго двуплечих рычагов, шарнирно установленных на раме по обе стороны продольной оси качающегося моста колес, при этом на первых плечах первого и второго двуплечих рычагов установлены фиксирующие элементы с возможностью взаимодействия с балкой качающегося моста колес, второе плечо первого двуплечего рычага шарнирно связано со вторым концом гидроцилиндра, а второе плечо второго двуплечего рычага тягой шарнирно связано с первым плечом первого двуплечего рычага. Изложенная сущность изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид сельскохозяйственной машины фиг. 2 - рама, бункер и качающийся мост колес в сборе (вид сзади) фиг. 3 - рама, бункер и качающийся мост колес в сборе (вид сбоку). Сельскохозяйственная машина содержит раму 1, установленные на раме 1 кабину 2 и технологическое оборудование, в том числе и бункер 3. Машина также содержит ведущий мост 4 колес и качающийся мост 5 колес. Качающийся мост 5 является управляемым мостом. Бункер 3 установлен на раме 1 с возможностью его выгрузки на бок. Данная возможность обеспечена наличием гидроцилиндра 6, одним концом шарнирно связанного с бункером 3, и связи бункера 3 с рамой 1 с помощью шарнира 7, ось которого расположена вдоль продольной оси (на фигурах не показана) машины. Качающийся мост 5 содержит балку 8. Качание моста 5 обеспечено связью балки 8 и рамы 1 шарниром 9, ось (на фигурах не обозначена) которого расположена вдоль продольной оси машины. Направление выгрузки бункера 3 обозначено стрелкой 10. Сельскохозяйственная машина снабжена устройством фиксации рамы 1 относительно качающегося моста 5 колес, выполненным в виде первого 11 и второго 12 двуплечих рычагов, шарнирно установленных на раме 1 по обе стороны продольной оси 13 качающегося моста 5 колес. На первых плечах двуплечих рычагов 11 и 12 установлены фиксирующие элементы 14 с возможностью взаимодействия с балкой 8. Фиксирующие элементы 14 препятствуют взаимному перемещению балки 8 и рамы 1 при их взаимодействии с балкой 8. Второе плечо первого двуплечего рычага 11 16863 1 2013.02.28 шарнирно связано со вторым концом гидроцилиндра 6. Второе плечо второго двуплечего рычага 12 тягой 15 шарнирно связано с первым плечом первого двуплечего рычага 11. Сельскохозяйственная машина работает следующим образом. После выполнения технологического процесса производится выгрузка бункера 3 в следующей последовательности. Выдвигается шток гидроцилиндра 6. В начальный момент его выдвижения под действием массы загруженного бункера 3 двуплечий рычаг 11 будет поворачиваться в сторону, обеспечивающую прижатие установленного на нем фиксирующего элемента 14 к балке 8. За счет связи двуплечего рычага 11 с двуплечим рычагом 12 тягой 15 последний также будет поворачиваться в сторону, обеспечивающую прижатие установленного на нем фиксирующего элемента 14 к балке 8. Таким образом, до начала выгрузки бункера 3 будет исключено перемещение рамы 1 относительно качающегося моста 5 колес. Далее по мере выдвижения штока гидроцилиндра 6 бункер 3 будет поворачиваться вокруг шарнира 7 до окончания выгрузки. Для возврата бункера 3 в исходное положение шток гидроцилиндра 6 будет втягиваться в корпус гидроцилиндра 6. При этом под действием массы уже порожнего бункера 3 двуплечие рычаги 11 и 12 будут оставаться в положении, обеспечивающем взаимодействие фиксирующих элементов 14 с балкой 8. Отход фиксирующих элементов 14 от балки 8 произойдет в тот момент, когда шток гидроцилиндра 6 будет полностью втянут в корпус гидроцилиндра 6, то есть тогда,когда бункер 3 вернется в исходное рабочее положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
