Сельскохозяйственная машина

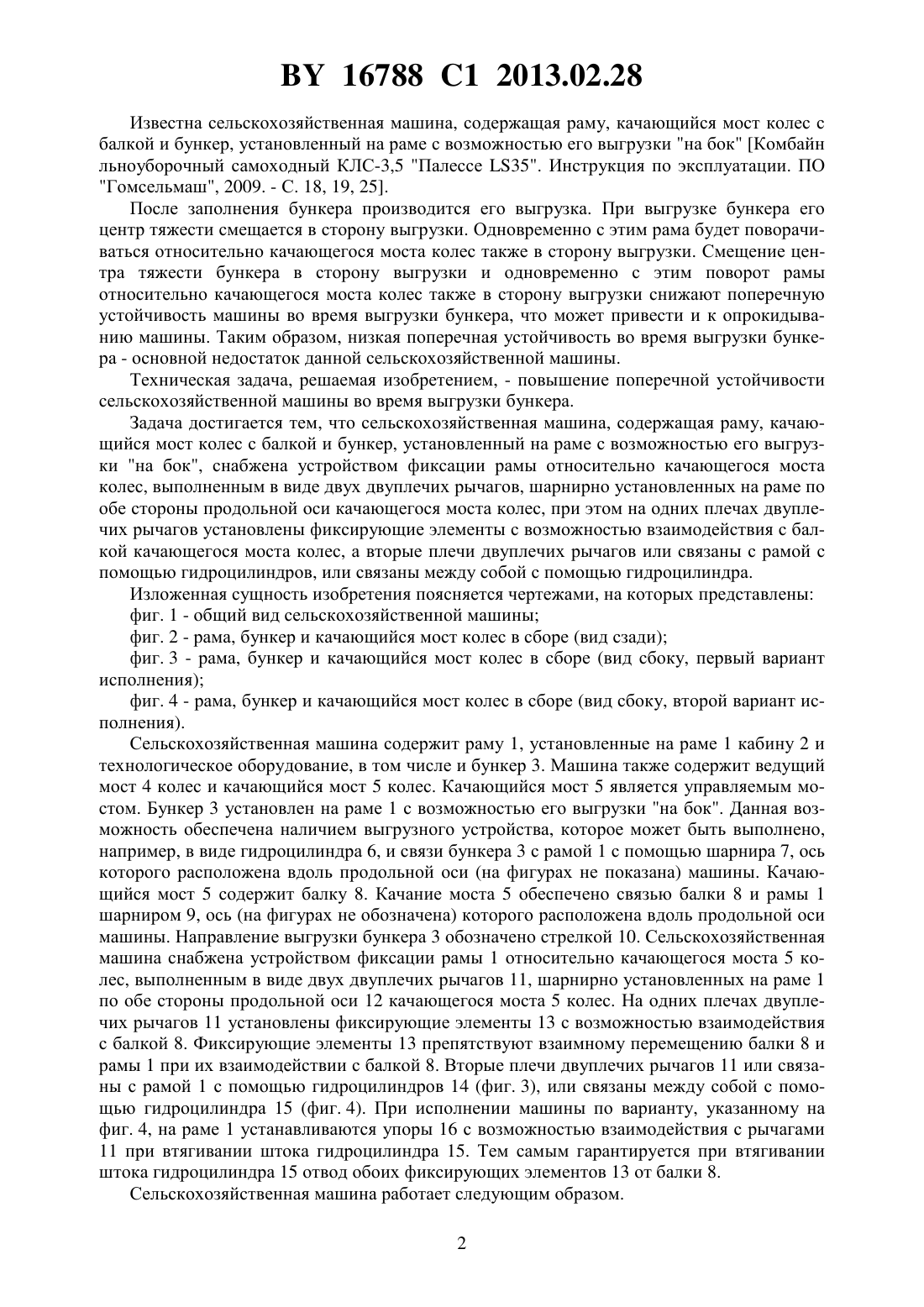

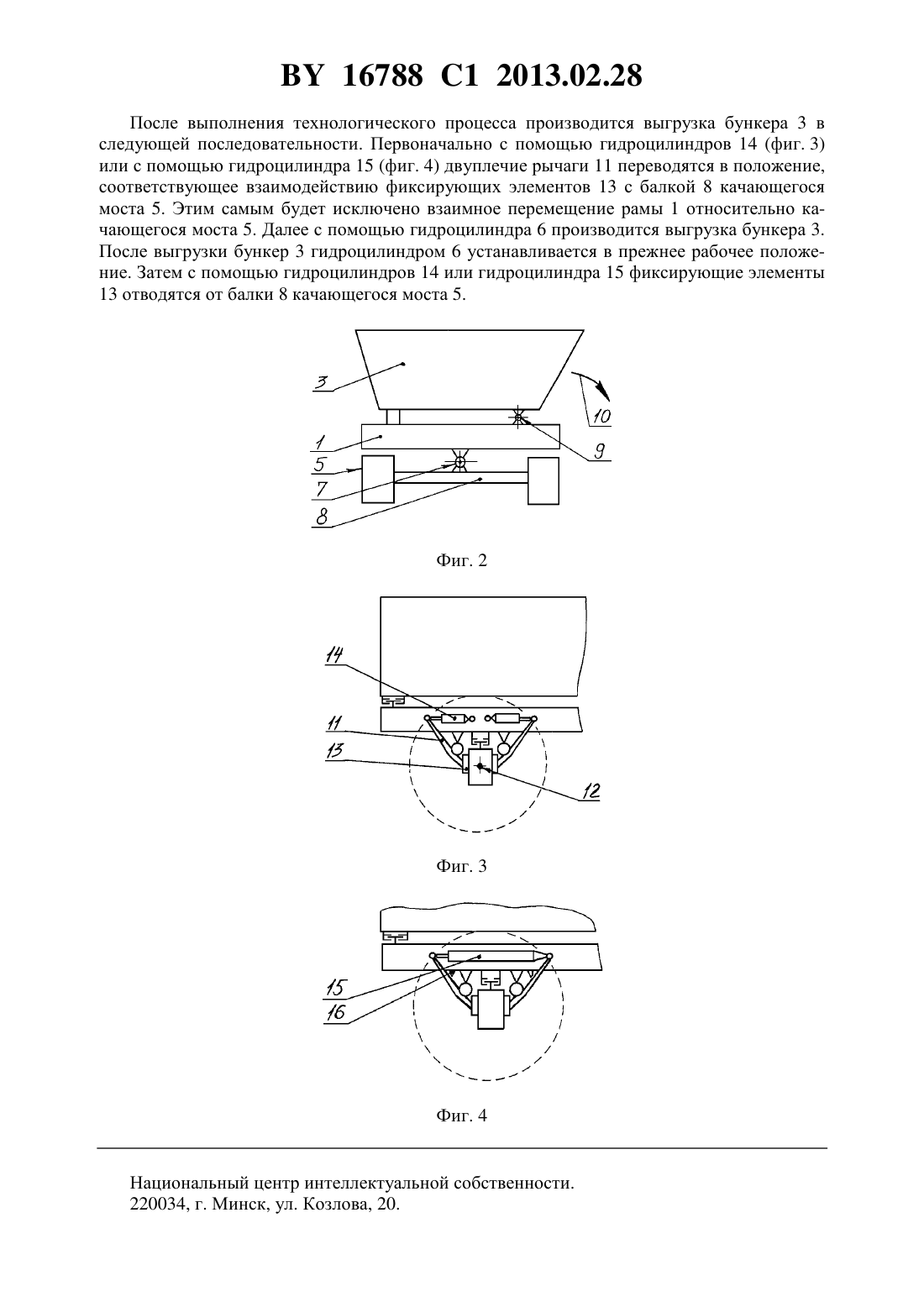

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Волков Иван Васильевич Меженников Александр Павлович Чупрынин Юрий Вячеславович Захаренко Анатолий Владимирович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн льноуборочный самоходный КЛС-3,5 Палессе 35 Инструкция по эксплуатации. ПО Гомсельмаш,2009. - С. 18, 19, 25.2356774 1, 2009.2151072 1, 2000.1477572 1, 1989.2244654 1, 2005.(57) Сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок, отличающаяся тем, что снабжена устройством фиксации рамы относительно качающегося моста колес,выполненным в виде двух двуплечих рычагов, шарнирно установленных на раме по обе стороны продольной оси качающегося моста колес, при этом на одних плечах двуплечих рычагов установлены фиксирующие элементы с возможностью взаимодействия с балкой качающегося моста колес, а вторые плечи двуплечих рычагов или связаны с рамой с помощью гидроцилиндров, или связаны между собой с помощью гидроцилиндра. Изобретение относится к сельскохозяйственным машинам, содержащим бункер, установленный на раме с возможностью выгрузки на бок. 16788 1 2013.02.28 Известна сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок Комбайн льноуборочный самоходный КЛС-3,5 Палессе 35. Инструкция по эксплуатации. ПО Гомсельмаш, 2009. - С. 18, 19, 25. После заполнения бункера производится его выгрузка. При выгрузке бункера его центр тяжести смещается в сторону выгрузки. Одновременно с этим рама будет поворачиваться относительно качающегося моста колес также в сторону выгрузки. Смещение центра тяжести бункера в сторону выгрузки и одновременно с этим поворот рамы относительно качающегося моста колес также в сторону выгрузки снижают поперечную устойчивость машины во время выгрузки бункера, что может привести и к опрокидыванию машины. Таким образом, низкая поперечная устойчивость во время выгрузки бункера - основной недостаток данной сельскохозяйственной машины. Техническая задача, решаемая изобретением, - повышение поперечной устойчивости сельскохозяйственной машины во время выгрузки бункера. Задача достигается тем, что сельскохозяйственная машина, содержащая раму, качающийся мост колес с балкой и бункер, установленный на раме с возможностью его выгрузки на бок, снабжена устройством фиксации рамы относительно качающегося моста колес, выполненным в виде двух двуплечих рычагов, шарнирно установленных на раме по обе стороны продольной оси качающегося моста колес, при этом на одних плечах двуплечих рычагов установлены фиксирующие элементы с возможностью взаимодействия с балкой качающегося моста колес, а вторые плечи двуплечих рычагов или связаны с рамой с помощью гидроцилиндров, или связаны между собой с помощью гидроцилиндра. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид сельскохозяйственной машины фиг. 2 - рама, бункер и качающийся мост колес в сборе (вид сзади) фиг. 3 - рама, бункер и качающийся мост колес в сборе (вид сбоку, первый вариант исполнения) фиг. 4 - рама, бункер и качающийся мост колес в сборе (вид сбоку, второй вариант исполнения). Сельскохозяйственная машина содержит раму 1, установленные на раме 1 кабину 2 и технологическое оборудование, в том числе и бункер 3. Машина также содержит ведущий мост 4 колес и качающийся мост 5 колес. Качающийся мост 5 является управляемым мостом. Бункер 3 установлен на раме 1 с возможностью его выгрузки на бок. Данная возможность обеспечена наличием выгрузного устройства, которое может быть выполнено,например, в виде гидроцилиндра 6, и связи бункера 3 с рамой 1 с помощью шарнира 7, ось которого расположена вдоль продольной оси (на фигурах не показана) машины. Качающийся мост 5 содержит балку 8. Качание моста 5 обеспечено связью балки 8 и рамы 1 шарниром 9, ось (на фигурах не обозначена) которого расположена вдоль продольной оси машины. Направление выгрузки бункера 3 обозначено стрелкой 10. Сельскохозяйственная машина снабжена устройством фиксации рамы 1 относительно качающегося моста 5 колес, выполненным в виде двух двуплечих рычагов 11, шарнирно установленных на раме 1 по обе стороны продольной оси 12 качающегося моста 5 колес. На одних плечах двуплечих рычагов 11 установлены фиксирующие элементы 13 с возможностью взаимодействия с балкой 8. Фиксирующие элементы 13 препятствуют взаимному перемещению балки 8 и рамы 1 при их взаимодействии с балкой 8. Вторые плечи двуплечих рычагов 11 или связаны с рамой 1 с помощью гидроцилиндров 14 (фиг. 3), или связаны между собой с помощью гидроцилиндра 15 (фиг. 4). При исполнении машины по варианту, указанному на фиг. 4, на раме 1 устанавливаются упоры 16 с возможностью взаимодействия с рычагами 11 при втягивании штока гидроцилиндра 15. Тем самым гарантируется при втягивании штока гидроцилиндра 15 отвод обоих фиксирующих элементов 13 от балки 8. Сельскохозяйственная машина работает следующим образом. 2 16788 1 2013.02.28 После выполнения технологического процесса производится выгрузка бункера 3 в следующей последовательности. Первоначально с помощью гидроцилиндров 14 (фиг. 3) или с помощью гидроцилиндра 15 (фиг. 4) двуплечие рычаги 11 переводятся в положение,соответствующее взаимодействию фиксирующих элементов 13 с балкой 8 качающегося моста 5. Этим самым будет исключено взаимное перемещение рамы 1 относительно качающегося моста 5. Далее с помощью гидроцилиндра 6 производится выгрузка бункера 3. После выгрузки бункер 3 гидроцилиндром 6 устанавливается в прежнее рабочее положение. Затем с помощью гидроцилиндров 14 или гидроцилиндра 15 фиксирующие элементы 13 отводятся от балки 8 качающегося моста 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
