Бункер зерноуборочного комбайна

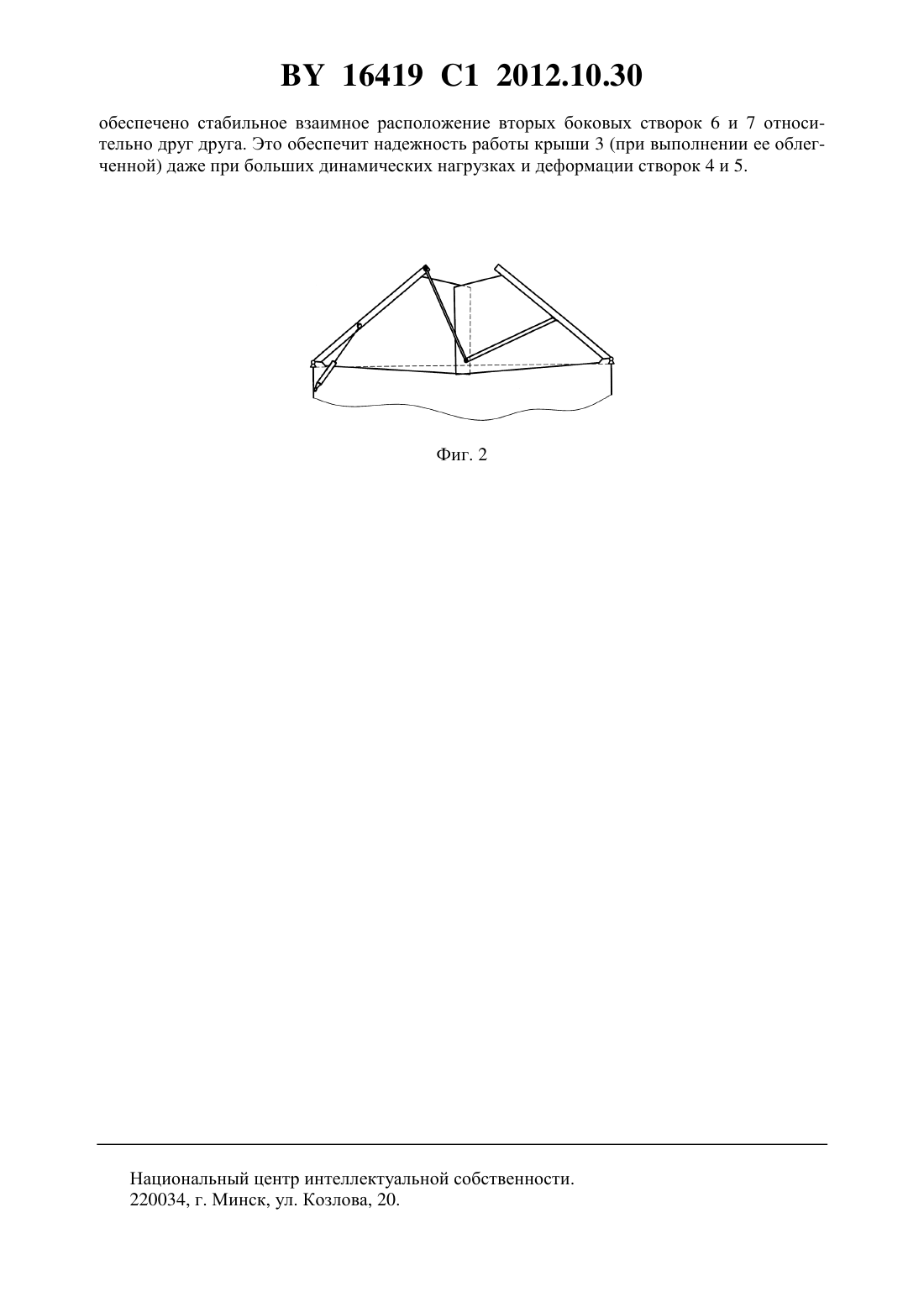

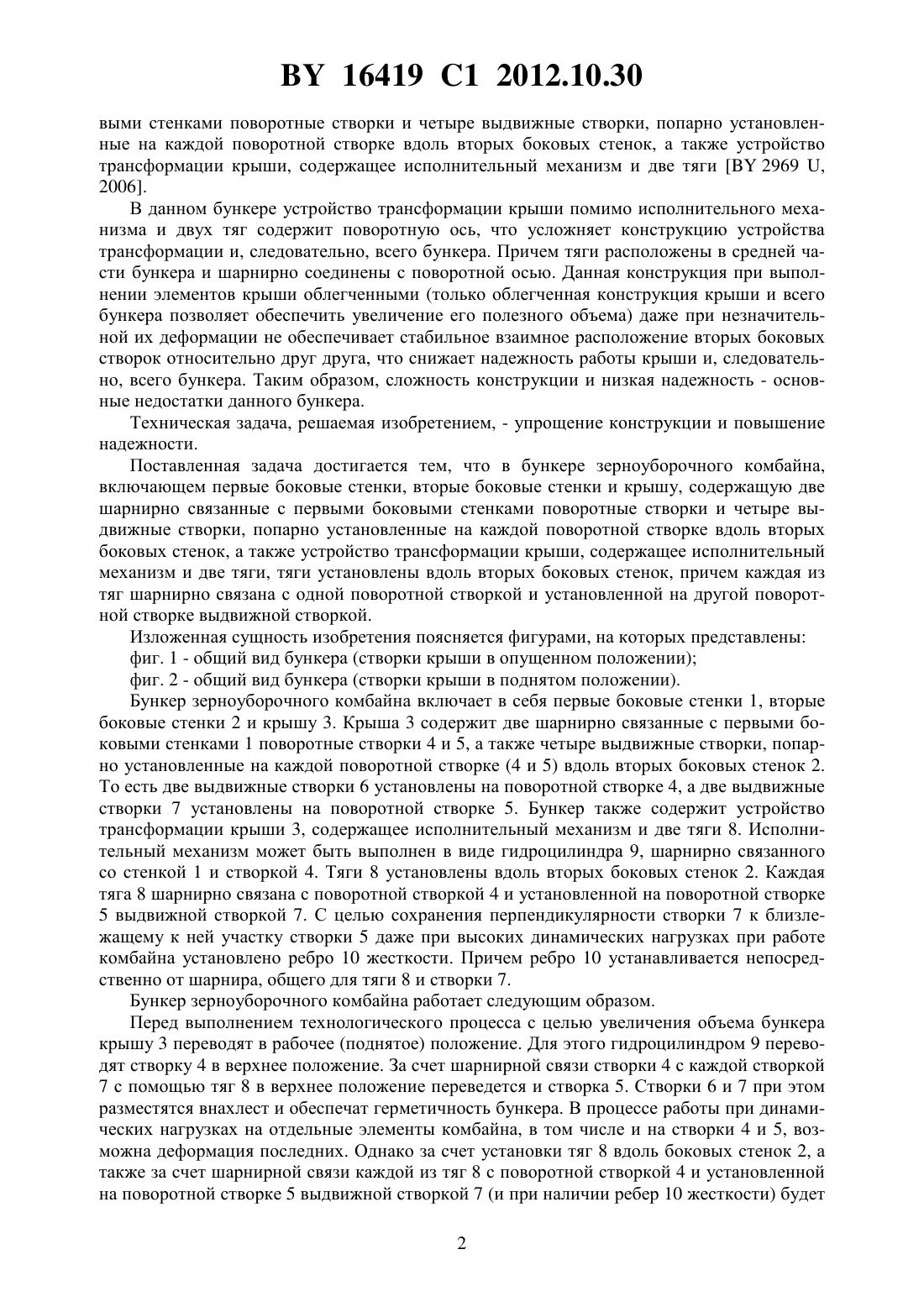

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Поздняков Юрий Михайлович Шапоров Владимир Егорович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Бункер зерноуборочного комбайна, включающий первые боковые стенки, вторые боковые стенки и крышу, содержащую две шарнирно связанные с первыми боковыми стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых боковых стенок, а также устройство трансформации крыши, содержащее исполнительный механизм и две тяги, отличающийся тем,что тяги установлены вдоль вторых боковых стенок, причем каждая из тяг шарнирно связана с одной поворотной створкой и установленной на другой поворотной створке выдвижной створкой. Фиг. 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, где необходимо собрать мелкие растительные частицы - продукты обмолота. Известен бункер зерноуборочного комбайна, включающий первые боковые стенки,вторые боковые стенки и крышу, содержащую две шарнирно связанные с первыми боко 16419 1 2012.10.30 выми стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых боковых стенок, а также устройство трансформации крыши, содержащее исполнительный механизм и две тяги 2969 ,2006. В данном бункере устройство трансформации крыши помимо исполнительного механизма и двух тяг содержит поворотную ось, что усложняет конструкцию устройства трансформации и, следовательно, всего бункера. Причем тяги расположены в средней части бункера и шарнирно соединены с поворотной осью. Данная конструкция при выполнении элементов крыши облегченными (только облегченная конструкция крыши и всего бункера позволяет обеспечить увеличение его полезного объема) даже при незначительной их деформации не обеспечивает стабильное взаимное расположение вторых боковых створок относительно друг друга, что снижает надежность работы крыши и, следовательно, всего бункера. Таким образом, сложность конструкции и низкая надежность - основные недостатки данного бункера. Техническая задача, решаемая изобретением, - упрощение конструкции и повышение надежности. Поставленная задача достигается тем, что в бункере зерноуборочного комбайна,включающем первые боковые стенки, вторые боковые стенки и крышу, содержащую две шарнирно связанные с первыми боковыми стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых боковых стенок, а также устройство трансформации крыши, содержащее исполнительный механизм и две тяги, тяги установлены вдоль вторых боковых стенок, причем каждая из тяг шарнирно связана с одной поворотной створкой и установленной на другой поворотной створке выдвижной створкой. Изложенная сущность изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид бункера (створки крыши в опущенном положении) фиг. 2 - общий вид бункера (створки крыши в поднятом положении). Бункер зерноуборочного комбайна включает в себя первые боковые стенки 1, вторые боковые стенки 2 и крышу 3. Крыша 3 содержит две шарнирно связанные с первыми боковыми стенками 1 поворотные створки 4 и 5, а также четыре выдвижные створки, попарно установленные на каждой поворотной створке (4 и 5) вдоль вторых боковых стенок 2. То есть две выдвижные створки 6 установлены на поворотной створке 4, а две выдвижные створки 7 установлены на поворотной створке 5. Бункер также содержит устройство трансформации крыши 3, содержащее исполнительный механизм и две тяги 8. Исполнительный механизм может быть выполнен в виде гидроцилиндра 9, шарнирно связанного со стенкой 1 и створкой 4. Тяги 8 установлены вдоль вторых боковых стенок 2. Каждая тяга 8 шарнирно связана с поворотной створкой 4 и установленной на поворотной створке 5 выдвижной створкой 7. С целью сохранения перпендикулярности створки 7 к близлежащему к ней участку створки 5 даже при высоких динамических нагрузках при работе комбайна установлено ребро 10 жесткости. Причем ребро 10 устанавливается непосредственно от шарнира, общего для тяги 8 и створки 7. Бункер зерноуборочного комбайна работает следующим образом. Перед выполнением технологического процесса с целью увеличения объема бункера крышу 3 переводят в рабочее (поднятое) положение. Для этого гидроцилиндром 9 переводят створку 4 в верхнее положение. За счет шарнирной связи створки 4 с каждой створкой 7 с помощью тяг 8 в верхнее положение переведется и створка 5. Створки 6 и 7 при этом разместятся внахлест и обеспечат герметичность бункера. В процессе работы при динамических нагрузках на отдельные элементы комбайна, в том числе и на створки 4 и 5, возможна деформация последних. Однако за счет установки тяг 8 вдоль боковых стенок 2, а также за счет шарнирной связи каждой из тяг 8 с поворотной створкой 4 и установленной на поворотной створке 5 выдвижной створкой 7 (и при наличии ребер 10 жесткости) будет 2 16419 1 2012.10.30 обеспечено стабильное взаимное расположение вторых боковых створок 6 и 7 относительно друг друга. Это обеспечит надежность работы крыши 3 (при выполнении ее облегченной) даже при больших динамических нагрузках и деформации створок 4 и 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
