Устройство для очистки деформационных швов в дорожном покрытии

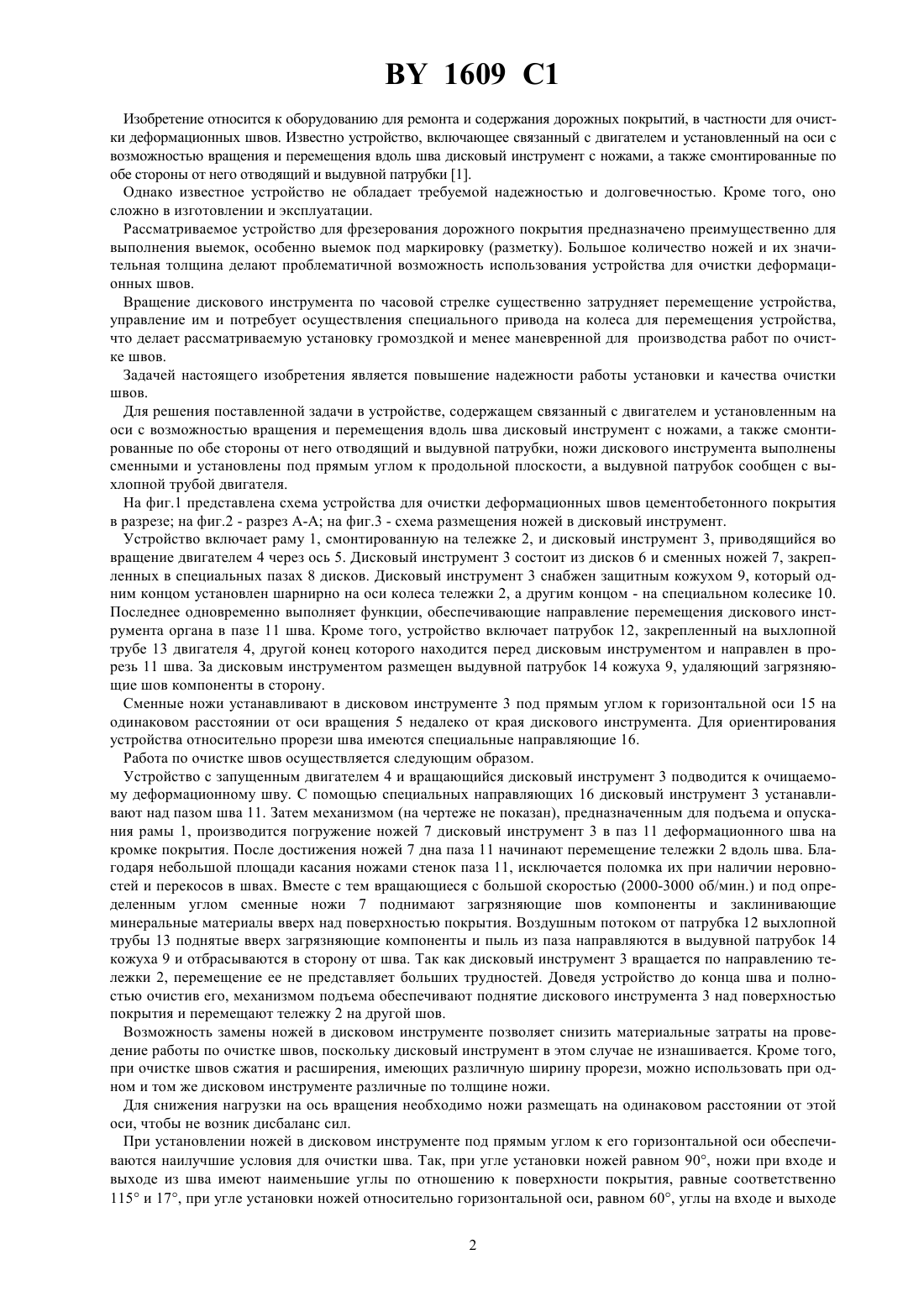

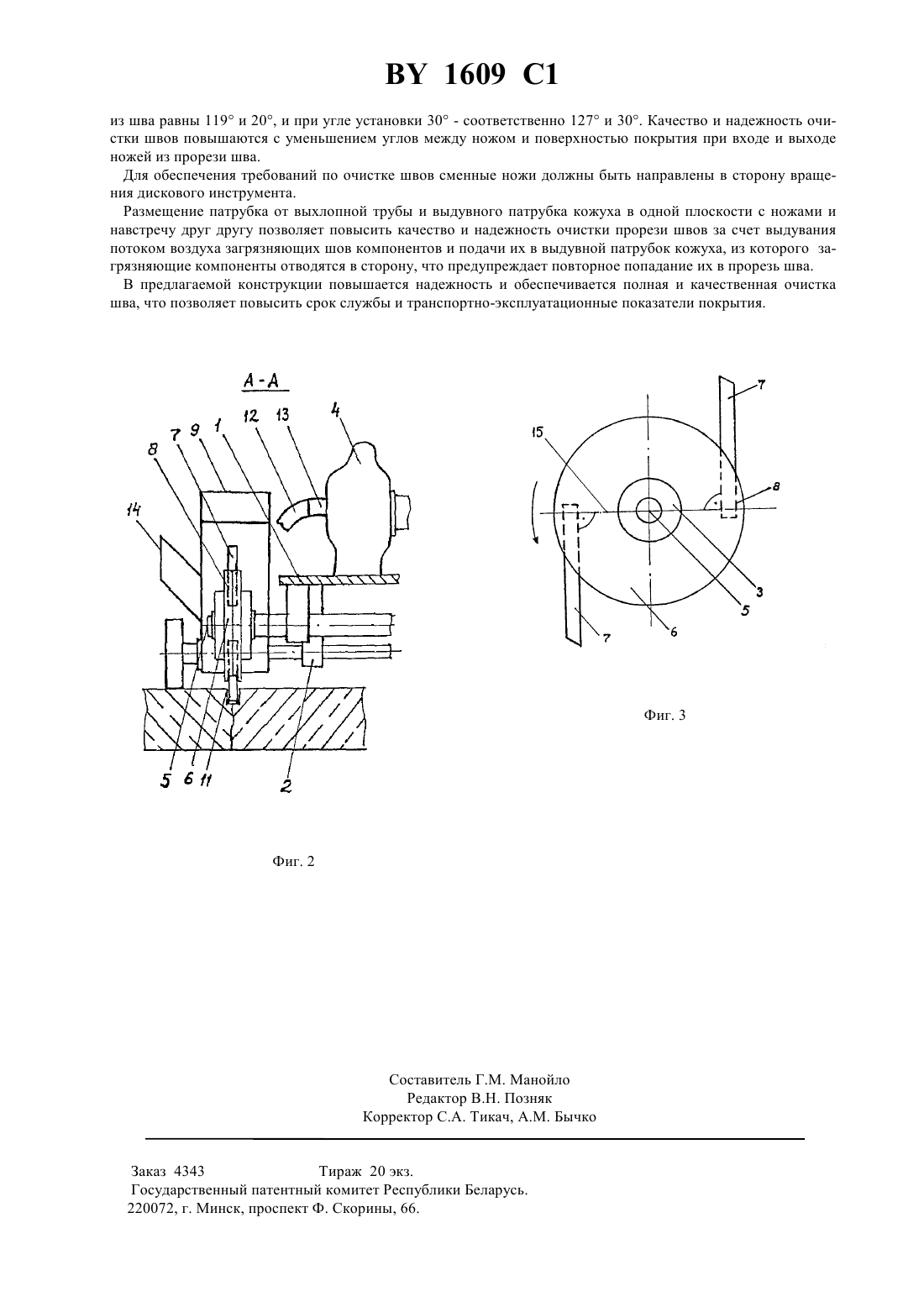

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДЕФОРМАЦИОННЫХ ШВОВ В ДОРОЖНОМ ПОКРЫТИИ(71) Заявитель Белорусский государственный дорожный научно-исследовательский и проектно-технологический институт Дорстройтехника(73) Патентообладатель Белорусский государственный дорожный научно-исследовательский и проектнотехнологический институт Дорстройтехника(57) Устройство для очистки деформационных швов в дорожном покрытии, содержащее связанный с двигателем и установленный на оси с возможностью вращения и перемещения вдоль шва дисковый инструмент с ножами, а также смонтированные по обе стороны от него отводящий и выдувной патрубки, отличающееся тем, что ножи дискового инструмента выполнены сменными и установлены под прямым углом к продольной плоскости, а выдувной патрубок сообщен с выхлопной трубой двигателя. 1609 1 Изобретение относится к оборудованию для ремонта и содержания дорожных покрытий, в частности для очистки деформационных швов. Известно устройство, включающее связанный с двигателем и установленный на оси с возможностью вращения и перемещения вдоль шва дисковый инструмент с ножами, а также смонтированные по обе стороны от него отводящий и выдувной патрубки 1. Однако известное устройство не обладает требуемой надежностью и долговечностью. Кроме того, оно сложно в изготовлении и эксплуатации. Рассматриваемое устройство для фрезерования дорожного покрытия предназначено преимущественно для выполнения выемок, особенно выемок под маркировку (разметку). Большое количество ножей и их значительная толщина делают проблематичной возможность использования устройства для очистки деформационных швов. Вращение дискового инструмента по часовой стрелке существенно затрудняет перемещение устройства,управление им и потребует осуществления специального привода на колеса для перемещения устройства,что делает рассматриваемую установку громоздкой и менее маневренной для производства работ по очистке швов. Задачей настоящего изобретения является повышение надежности работы установки и качества очистки швов. Для решения поставленной задачи в устройстве, содержащем связанный с двигателем и установленным на оси с возможностью вращения и перемещения вдоль шва дисковый инструмент с ножами, а также смонтированные по обе стороны от него отводящий и выдувной патрубки, ножи дискового инструмента выполнены сменными и установлены под прямым углом к продольной плоскости, а выдувной патрубок сообщен с выхлопной трубой двигателя. На фиг.1 представлена схема устройства для очистки деформационных швов цементобетонного покрытия в разрезе на фиг.2 - разрез А-А на фиг.3 - схема размещения ножей в дисковый инструмент. Устройство включает раму 1, смонтированную на тележке 2, и дисковый инструмент 3, приводящийся во вращение двигателем 4 через ось 5. Дисковый инструмент 3 состоит из дисков 6 и сменных ножей 7, закрепленных в специальных пазах 8 дисков. Дисковый инструмент 3 снабжен защитным кожухом 9, который одним концом установлен шарнирно на оси колеса тележки 2, а другим концом - на специальном колесике 10. Последнее одновременно выполняет функции, обеспечивающие направление перемещения дискового инструмента органа в пазе 11 шва. Кроме того, устройство включает патрубок 12, закрепленный на выхлопной трубе 13 двигателя 4, другой конец которого находится перед дисковым инструментом и направлен в прорезь 11 шва. За дисковым инструментом размещен выдувной патрубок 14 кожуха 9, удаляющий загрязняющие шов компоненты в сторону. Сменные ножи устанавливают в дисковом инструменте 3 под прямым углом к горизонтальной оси 15 на одинаковом расстоянии от оси вращения 5 недалеко от края дискового инструмента. Для ориентирования устройства относительно прорези шва имеются специальные направляющие 16. Работа по очистке швов осуществляется следующим образом. Устройство с запущенным двигателем 4 и вращающийся дисковый инструмент 3 подводится к очищаемому деформационному шву. С помощью специальных направляющих 16 дисковый инструмент 3 устанавливают над пазом шва 11. Затем механизмом (на чертеже не показан), предназначенным для подъема и опускания рамы 1, производится погружение ножей 7 дисковый инструмент 3 в паз 11 деформационного шва на кромке покрытия. После достижения ножей 7 дна паза 11 начинают перемещение тележки 2 вдоль шва. Благодаря небольшой площади касания ножами стенок паза 11, исключается поломка их при наличии неровностей и перекосов в швах. Вместе с тем вращающиеся с большой скоростью (2000-3000 об/мин.) и под определенным углом сменные ножи 7 поднимают загрязняющие шов компоненты и заклинивающие минеральные материалы вверх над поверхностью покрытия. Воздушным потоком от патрубка 12 выхлопной трубы 13 поднятые вверх загрязняющие компоненты и пыль из паза направляются в выдувной патрубок 14 кожуха 9 и отбрасываются в сторону от шва. Так как дисковый инструмент 3 вращается по направлению тележки 2, перемещение ее не представляет больших трудностей. Доведя устройство до конца шва и полностью очистив его, механизмом подъема обеспечивают поднятие дискового инструмента 3 над поверхностью покрытия и перемещают тележку 2 на другой шов. Возможность замены ножей в дисковом инструменте позволяет снизить материальные затраты на проведение работы по очистке швов, поскольку дисковый инструмент в этом случае не изнашивается. Кроме того,при очистке швов сжатия и расширения, имеющих различную ширину прорези, можно использовать при одном и том же дисковом инструменте различные по толщине ножи. Для снижения нагрузки на ось вращения необходимо ножи размещать на одинаковом расстоянии от этой оси, чтобы не возник дисбаланс сил. При установлении ножей в дисковом инструменте под прямым углом к его горизонтальной оси обеспечиваются наилучшие условия для очистки шва. Так, при угле установки ножей равном 90, ножи при входе и выходе из шва имеют наименьшие углы по отношению к поверхности покрытия, равные соответственно 115 и 17, при угле установки ножей относительно горизонтальной оси, равном 60, углы на входе и выходе 2 1609 1 из шва равны 119 и 20, и при угле установки 30 - соответственно 127 и 30. Качество и надежность очистки швов повышаются с уменьшением углов между ножом и поверхностью покрытия при входе и выходе ножей из прорези шва. Для обеспечения требований по очистке швов сменные ножи должны быть направлены в сторону вращения дискового инструмента. Размещение патрубка от выхлопной трубы и выдувного патрубка кожуха в одной плоскости с ножами и навстречу друг другу позволяет повысить качество и надежность очистки прорези швов за счет выдувания потоком воздуха загрязняющих шов компонентов и подачи их в выдувной патрубок кожуха, из которого загрязняющие компоненты отводятся в сторону, что предупреждает повторное попадание их в прорезь шва. В предлагаемой конструкции повышается надежность и обеспечивается полная и качественная очистка шва, что позволяет повысить срок службы и транспортно-эксплуатационные показатели покрытия. оставитель Г.М. Манойло Редактор В.Н. Позняк Корректор С.А. Тикач, А.М. Бычко Заказ 4343 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
