Разгрузчик кормового хранилища

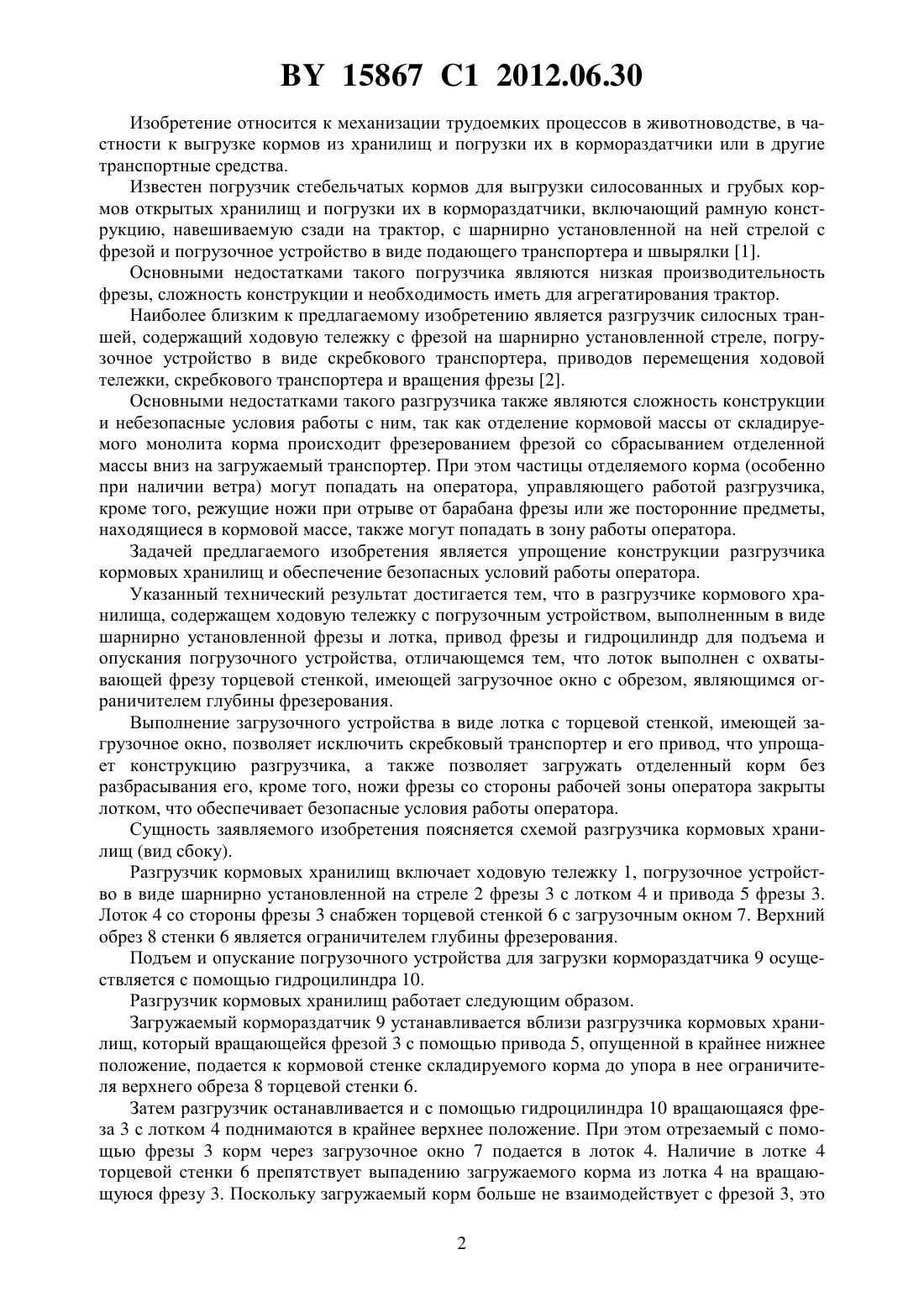

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Разгрузчик кормового хранилища, содержащий ходовую тележку с погрузочным устройством, выполненным в виде шарнирно установленной на стреле фрезы и лотка, привод фрезы и гидроцилиндр для подъема и опускания погрузочного устройства, отличающийся тем, что лоток выполнен с охватывающей фрезу торцевой стенкой, имеющей загрузочное окно с обрезом, являющимся ограничителем глубины фрезерования. 15867 1 2012.06.30 Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к выгрузке кормов из хранилищ и погрузки их в кормораздатчики или в другие транспортные средства. Известен погрузчик стебельчатых кормов для выгрузки силосованных и грубых кормов открытых хранилищ и погрузки их в кормораздатчики, включающий рамную конструкцию, навешиваемую сзади на трактор, с шарнирно установленной на ней стрелой с фрезой и погрузочное устройство в виде подающего транспортера и швырялки 1. Основными недостатками такого погрузчика являются низкая производительность фрезы, сложность конструкции и необходимость иметь для агрегатирования трактор. Наиболее близким к предлагаемому изобретению является разгрузчик силосных траншей, содержащий ходовую тележку с фрезой на шарнирно установленной стреле, погрузочное устройство в виде скребкового транспортера, приводов перемещения ходовой тележки, скребкового транспортера и вращения фрезы 2. Основными недостатками такого разгрузчика также являются сложность конструкции и небезопасные условия работы с ним, так как отделение кормовой массы от складируемого монолита корма происходит фрезерованием фрезой со сбрасыванием отделенной массы вниз на загружаемый транспортер. При этом частицы отделяемого корма (особенно при наличии ветра) могут попадать на оператора, управляющего работой разгрузчика,кроме того, режущие ножи при отрыве от барабана фрезы или же посторонние предметы,находящиеся в кормовой массе, также могут попадать в зону работы оператора. Задачей предлагаемого изобретения является упрощение конструкции разгрузчика кормовых хранилищ и обеспечение безопасных условий работы оператора. Указанный технический результат достигается тем, что в разгрузчике кормового хранилища, содержащем ходовую тележку с погрузочным устройством, выполненным в виде шарнирно установленной фрезы и лотка, привод фрезы и гидроцилиндр для подъема и опускания погрузочного устройства, отличающемся тем, что лоток выполнен с охватывающей фрезу торцевой стенкой, имеющей загрузочное окно с обрезом, являющимся ограничителем глубины фрезерования. Выполнение загрузочного устройства в виде лотка с торцевой стенкой, имеющей загрузочное окно, позволяет исключить скребковый транспортер и его привод, что упрощает конструкцию разгрузчика, а также позволяет загружать отделенный корм без разбрасывания его, кроме того, ножи фрезы со стороны рабочей зоны оператора закрыты лотком, что обеспечивает безопасные условия работы оператора. Сущность заявляемого изобретения поясняется схемой разгрузчика кормовых хранилищ (вид сбоку). Разгрузчик кормовых хранилищ включает ходовую тележку 1, погрузочное устройство в виде шарнирно установленной на стреле 2 фрезы 3 с лотком 4 и привода 5 фрезы 3. Лоток 4 со стороны фрезы 3 снабжен торцевой стенкой 6 с загрузочным окном 7. Верхний обрез 8 стенки 6 является ограничителем глубины фрезерования. Подъем и опускание погрузочного устройства для загрузки кормораздатчика 9 осуществляется с помощью гидроцилиндра 10. Разгрузчик кормовых хранилищ работает следующим образом. Загружаемый кормораздатчик 9 устанавливается вблизи разгрузчика кормовых хранилищ, который вращающейся фрезой 3 с помощью привода 5, опущенной в крайнее нижнее положение, подается к кормовой стенке складируемого корма до упора в нее ограничителя верхнего обреза 8 торцевой стенки 6. Затем разгрузчик останавливается и с помощью гидроцилиндра 10 вращающаяся фреза 3 с лотком 4 поднимаются в крайнее верхнее положение. При этом отрезаемый с помощью фрезы 3 корм через загрузочное окно 7 подается в лоток 4. Наличие в лотке 4 торцевой стенки 6 препятствует выпадению загружаемого корма из лотка 4 на вращающуюся фрезу 3. Поскольку загружаемый корм больше не взаимодействует с фрезой 3, это 2 15867 1 2012.06.30 снижает энергозатраты на фрезерование корма. При достижении фрезы 3 с лотком 4 крайнего верхнего положения, корм из лотка высыпается в кормораздатчик 9. После этого опять опускают фрезу 3 с лотком 4 в нижнее положение и процесс разгрузки повторяется. Преимущество предлагаемого изобретениясостоит в том, что загрузка корма в кормораздатчик осуществляется при поднятии фрезы с лотком без скребкового транспортера с приводом, что упрощает конструкцию и снижает энергозатраты погрузочного устройства. Кроме того, улучшаются условия труда оператора, поскольку корм и возможные инородные включения при фрезеровании не попадают на вращающуюся фрезу, а направляются в закрытый лоток, что предотвращает их разбрасывание. Источники информации 1. Каталог Техника для животноводства и кормопроизводства. - Москва, 1982. С. 69. 2. Рыжов С.В. // Механизация и электрификация сельского хозяйства. - 1990. -12. С. 51 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
