Устройство фрезерное для отделения стебельчатых кормов

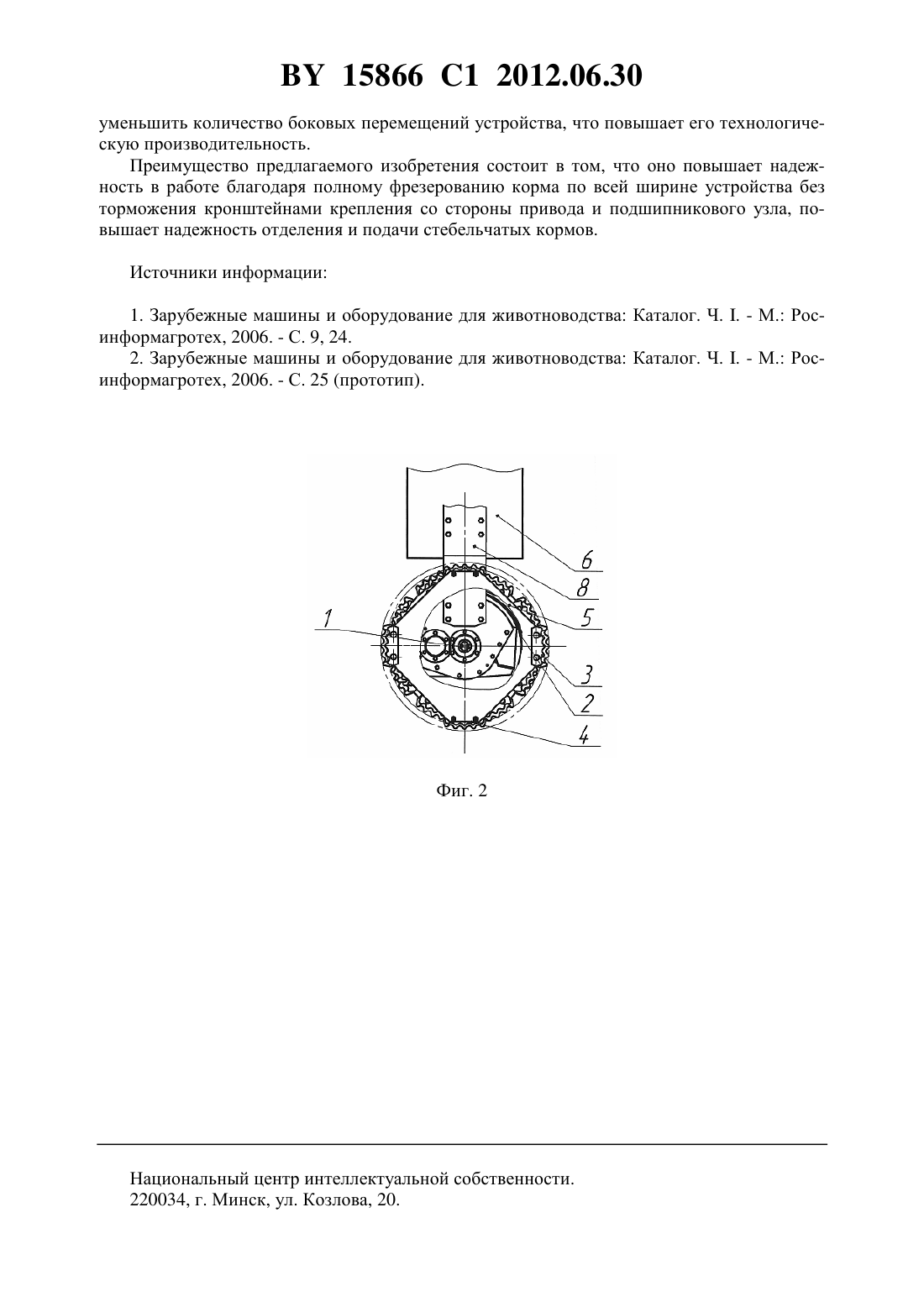

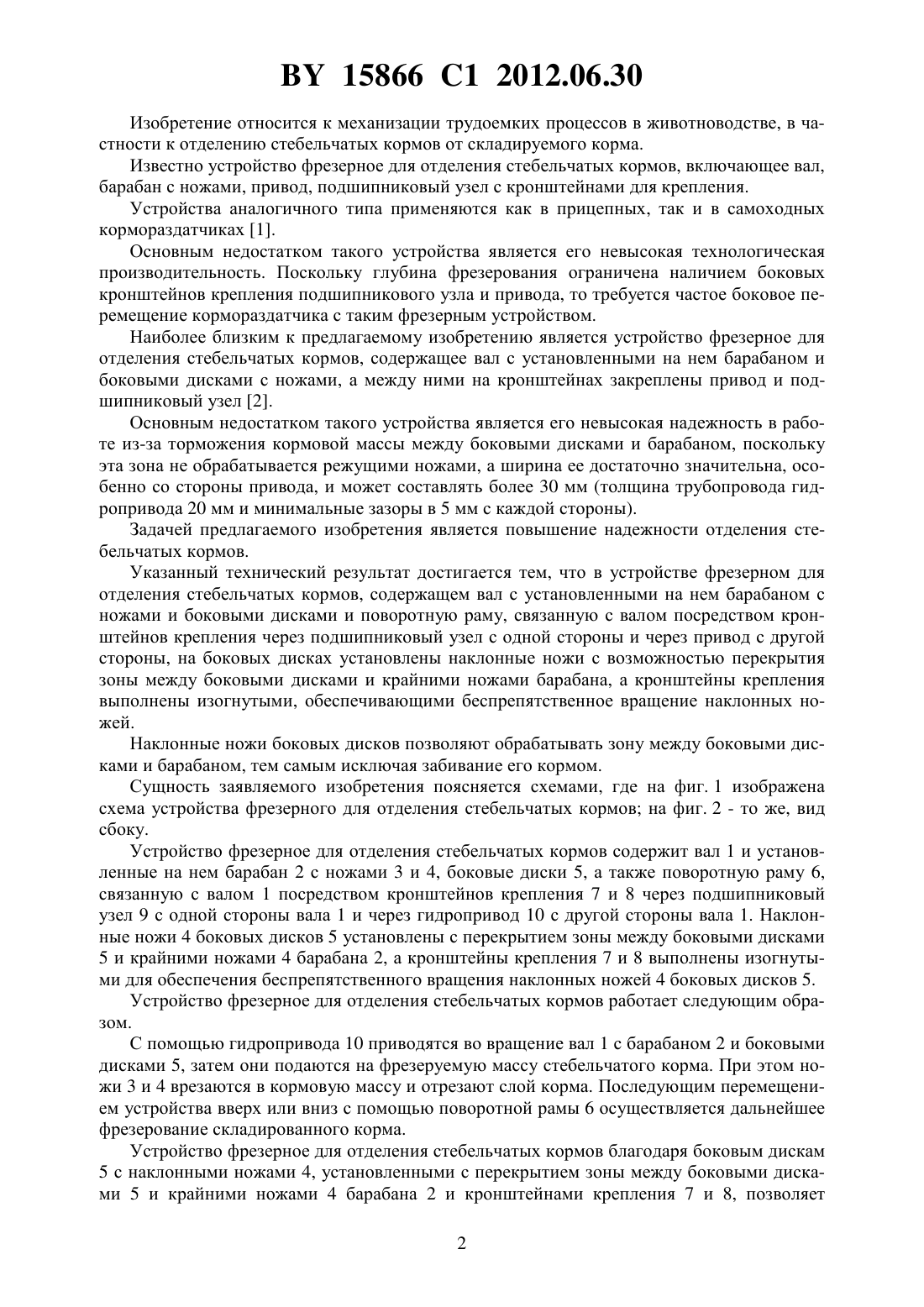

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ФРЕЗЕРНОЕ ДЛЯ ОТДЕЛЕНИЯ СТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(56) Зарубежные машины и оборудование для животноводства Каталог. Ч. 1. М. Росинформагротех, 2006. - С. 25.01/49102 1.2648669 1, 1990.2596945 1, 1987.2900791 1, 2007.(57) Устройство фрезерное для отделения стебельчатых кормов, содержащее вал с установленными на нем барабаном с ножами и боковыми дисками и поворотную раму, связанную с валом посредством кронштейнов крепления через подшипниковый узел с одной стороны и через привод с другой стороны, отличающееся тем, что на боковых дисках установлены наклонные ножи с возможностью перекрытия зоны между боковыми дисками и крайними ножами барабана, а кронштейны крепления выполнены изогнутыми, обеспечивающими беспрепятственное вращение наклонных ножей. 15866 1 2012.06.30 Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к отделению стебельчатых кормов от складируемого корма. Известно устройство фрезерное для отделения стебельчатых кормов, включающее вал,барабан с ножами, привод, подшипниковый узел с кронштейнами для крепления. Устройства аналогичного типа применяются как в прицепных, так и в самоходных кормораздатчиках 1. Основным недостатком такого устройства является его невысокая технологическая производительность. Поскольку глубина фрезерования ограничена наличием боковых кронштейнов крепления подшипникового узла и привода, то требуется частое боковое перемещение кормораздатчика с таким фрезерным устройством. Наиболее близким к предлагаемому изобретению является устройство фрезерное для отделения стебельчатых кормов, содержащее вал с установленными на нем барабаном и боковыми дисками с ножами, а между ними на кронштейнах закреплены привод и подшипниковый узел 2. Основным недостатком такого устройства является его невысокая надежность в работе из-за торможения кормовой массы между боковыми дисками и барабаном, поскольку эта зона не обрабатывается режущими ножами, а ширина ее достаточно значительна, особенно со стороны привода, и может составлять более 30 мм (толщина трубопровода гидропривода 20 мм и минимальные зазоры в 5 мм с каждой стороны). Задачей предлагаемого изобретения является повышение надежности отделения стебельчатых кормов. Указанный технический результат достигается тем, что в устройстве фрезерном для отделения стебельчатых кормов, содержащем вал с установленными на нем барабаном с ножами и боковыми дисками и поворотную раму, связанную с валом посредством кронштейнов крепления через подшипниковый узел с одной стороны и через привод с другой стороны, на боковых дисках установлены наклонные ножи с возможностью перекрытия зоны между боковыми дисками и крайними ножами барабана, а кронштейны крепления выполнены изогнутыми, обеспечивающими беспрепятственное вращение наклонных ножей. Наклонные ножи боковых дисков позволяют обрабатывать зону между боковыми дисками и барабаном, тем самым исключая забивание его кормом. Сущность заявляемого изобретения поясняется схемами, где на фиг. 1 изображена схема устройства фрезерного для отделения стебельчатых кормов на фиг. 2 - то же, вид сбоку. Устройство фрезерное для отделения стебельчатых кормов содержит вал 1 и установленные на нем барабан 2 с ножами 3 и 4, боковые диски 5, а также поворотную раму 6,связанную с валом 1 посредством кронштейнов крепления 7 и 8 через подшипниковый узел 9 с одной стороны вала 1 и через гидропривод 10 с другой стороны вала 1. Наклонные ножи 4 боковых дисков 5 установлены с перекрытием зоны между боковыми дисками 5 и крайними ножами 4 барабана 2, а кронштейны крепления 7 и 8 выполнены изогнутыми для обеспечения беспрепятственного вращения наклонных ножей 4 боковых дисков 5. Устройство фрезерное для отделения стебельчатых кормов работает следующим образом. С помощью гидропривода 10 приводятся во вращение вал 1 с барабаном 2 и боковыми дисками 5, затем они подаются на фрезеруемую массу стебельчатого корма. При этом ножи 3 и 4 врезаются в кормовую массу и отрезают слой корма. Последующим перемещением устройства вверх или вниз с помощью поворотной рамы 6 осуществляется дальнейшее фрезерование складированного корма. Устройство фрезерное для отделения стебельчатых кормов благодаря боковым дискам 5 с наклонными ножами 4, установленными с перекрытием зоны между боковыми дисками 5 и крайними ножами 4 барабана 2 и кронштейнами крепления 7 и 8, позволяет 2 15866 1 2012.06.30 уменьшить количество боковых перемещений устройства, что повышает его технологическую производительность. Преимущество предлагаемого изобретения состоит в том, что оно повышает надежность в работе благодаря полному фрезерованию корма по всей ширине устройства без торможения кронштейнами крепления со стороны привода и подшипниковогоузла, повышает надежность отделения и подачи стебельчатых кормов. Источники информации 1. Зарубежные машины и оборудование для животноводства Каталог. Ч. . - М. Росинформагротех, 2006. - С. 9, 24. 2. Зарубежные машины и оборудование для животноводства Каталог. Ч. . - М. Росинформагротех, 2006. - С. 25 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
