Двухсторонний сбрасыватель грузов с конвейера

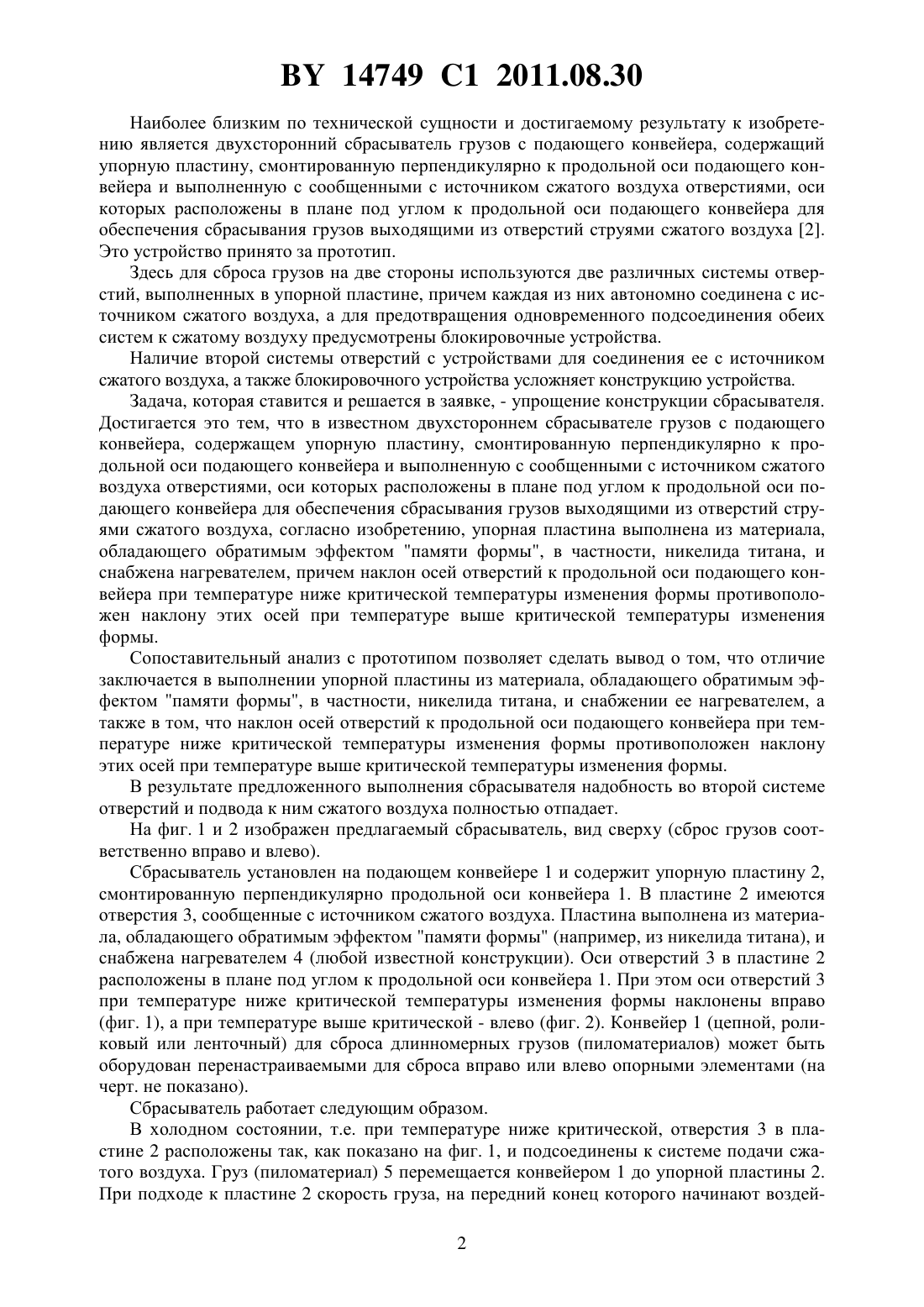

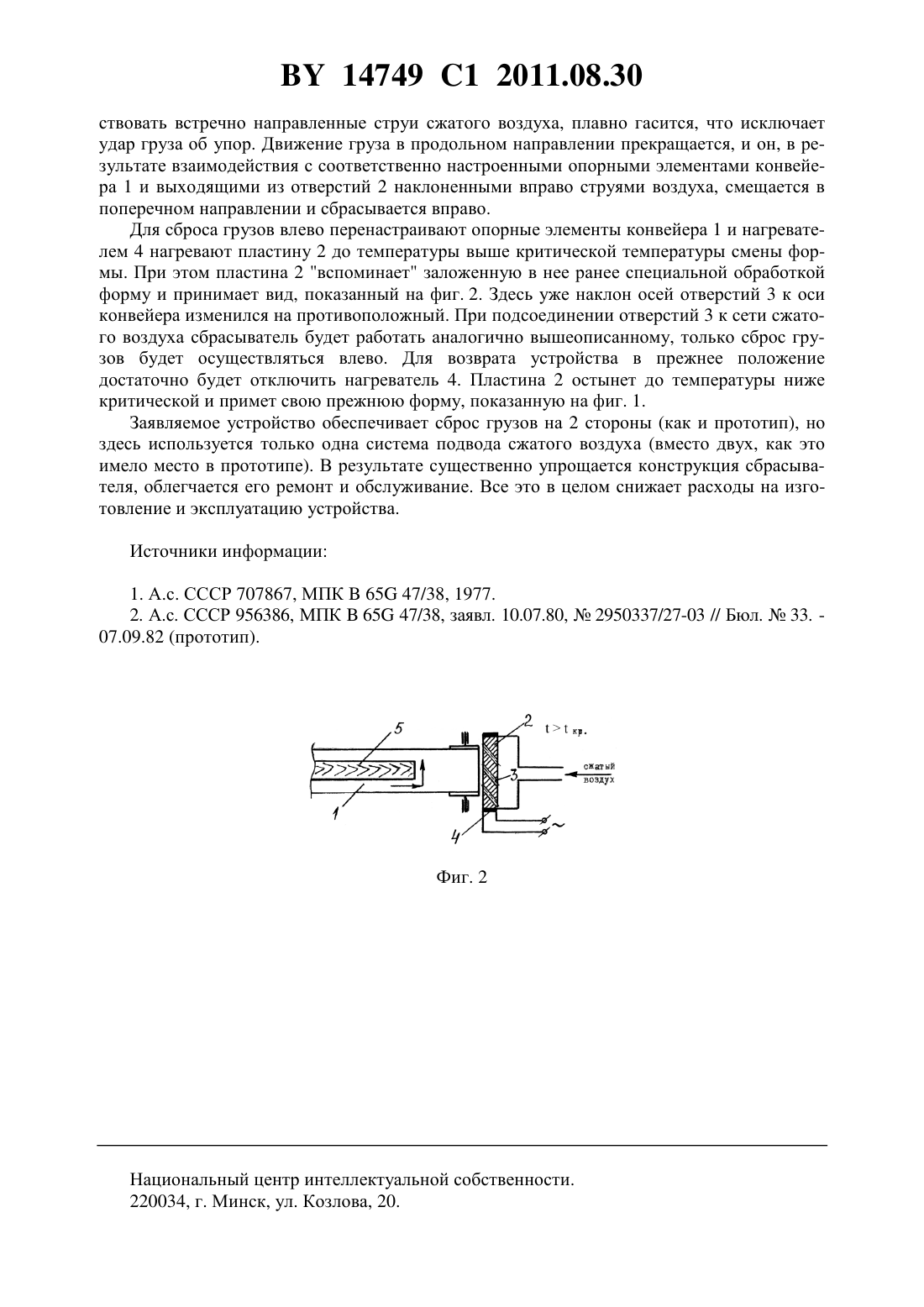

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХСТОРОННИЙ СБРАСЫВАТЕЛЬ ГРУЗОВ С КОНВЕЙЕРА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Двухсторонний сбрасыватель грузов с подающего конвейера, содержащий упорную пластину, смонтированную перпендикулярно продольной оси подающего конвейера и выполненную с сообщенными с источником сжатого воздуха отверстиями, оси которых расположены в плане под углом к продольной оси подающего конвейера для обеспечения сбрасывания грузов выходящими из отверстий струями сжатого воздуха, отличающийся тем, что упорная пластина выполнена из материала, обладающего обратимым эффектом памяти формы, в частности никелида титана, и снабжена нагревателем, причем наклон осей отверстий к продольной оси подающего конвейера при температуре ниже критической температуры изменения формы противоположен наклону этих осей при температуре выше критической температуры изменения формы. Фиг. 1 Изобретение относится к транспортным устройствам и может быть применено для перегрузки пиломатериалов при подаче их от лесорам на сортплощадку, к обрезным и торцовочным станкам, а также для сброса сыпучих грузов с ленточных конвейеров. Известен двухсторонний сбрасыватель грузов с конвейера, содержащий упор, смонтированный на конвейере с возможностью поворота вокруг вертикальной оси и снабженный приводом поворота, что позволяет перенастраивать его для сброса грузов на две стороны 1. Однако наличие привода поворота упора и его шарнирная установка усложняют конструкцию устройства, а динамическая нагрузка на упор неблагоприятно отражается на его сроке службы. 14749 1 2011.08.30 Наиболее близким по технической сущности и достигаемому результату к изобретению является двухсторонний сбрасыватель грузов с подающего конвейера, содержащий упорную пластину, смонтированную перпендикулярно к продольной оси подающего конвейера и выполненную с сообщенными с источником сжатого воздуха отверстиями, оси которых расположены в плане под углом к продольной оси подающего конвейера для обеспечения сбрасывания грузов выходящими из отверстий струями сжатого воздуха 2. Это устройство принято за прототип. Здесь для сброса грузов на две стороны используются две различных системы отверстий, выполненных в упорной пластине, причем каждая из них автономно соединена с источником сжатого воздуха, а для предотвращения одновременного подсоединения обеих систем к сжатому воздуху предусмотрены блокировочные устройства. Наличие второй системы отверстий с устройствами для соединения ее с источником сжатого воздуха, а также блокировочного устройства усложняет конструкцию устройства. Задача, которая ставится и решается в заявке, - упрощение конструкции сбрасывателя. Достигается это тем, что в известном двухстороннем сбрасывателе грузов с подающего конвейера, содержащем упорную пластину, смонтированную перпендикулярно к продольной оси подающего конвейера и выполненную с сообщенными с источником сжатого воздуха отверстиями, оси которых расположены в плане под углом к продольной оси подающего конвейера для обеспечения сбрасывания грузов выходящими из отверстий струями сжатого воздуха, согласно изобретению, упорная пластина выполнена из материала,обладающего обратимым эффектом памяти формы, в частности, никелида титана, и снабжена нагревателем, причем наклон осей отверстий к продольной оси подающего конвейера при температуре ниже критической температуры изменения формы противоположен наклону этих осей при температуре выше критической температуры изменения формы. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении упорной пластины из материала, обладающего обратимым эффектом памяти формы, в частности, никелида титана, и снабжении ее нагревателем, а также в том, что наклон осей отверстий к продольной оси подающего конвейера при температуре ниже критической температуры изменения формы противоположен наклону этих осей при температуре выше критической температуры изменения формы. В результате предложенного выполнения сбрасывателя надобность во второй системе отверстий и подвода к ним сжатого воздуха полностью отпадает. На фиг. 1 и 2 изображен предлагаемый сбрасыватель, вид сверху (сброс грузов соответственно вправо и влево). Сбрасыватель установлен на подающем конвейере 1 и содержит упорную пластину 2,смонтированную перпендикулярно продольной оси конвейера 1. В пластине 2 имеются отверстия 3, сообщенные с источником сжатого воздуха. Пластина выполнена из материала, обладающего обратимым эффектом памяти формы (например, из никелида титана), и снабжена нагревателем 4 (любой известной конструкции). Оси отверстий 3 в пластине 2 расположены в плане под углом к продольной оси конвейера 1. При этом оси отверстий 3 при температуре ниже критической температуры изменения формы наклонены вправо(фиг. 1), а при температуре выше критической - влево (фиг. 2). Конвейер 1 (цепной, роликовый или ленточный) для сброса длинномерных грузов (пиломатериалов) может быть оборудован перенастраиваемыми для сброса вправо или влево опорными элементами (на черт. не показано). Сбрасыватель работает следующим образом. В холодном состоянии, т.е. при температуре ниже критической, отверстия 3 в пластине 2 расположены так, как показано на фиг. 1, и подсоединены к системе подачи сжатого воздуха. Груз (пиломатериал) 5 перемещается конвейером 1 до упорной пластины 2. При подходе к пластине 2 скорость груза, на передний конец которого начинают воздей 2 14749 1 2011.08.30 ствовать встречно направленные струи сжатого воздуха, плавно гасится, что исключает удар груза об упор. Движение груза в продольном направлении прекращается, и он, в результате взаимодействия с соответственно настроенными опорными элементами конвейера 1 и выходящими из отверстий 2 наклоненными вправо струями воздуха, смещается в поперечном направлении и сбрасывается вправо. Для сброса грузов влево перенастраивают опорные элементы конвейера 1 и нагревателем 4 нагревают пластину 2 до температуры выше критической температуры смены формы. При этом пластина 2 вспоминает заложенную в нее ранее специальной обработкой форму и принимает вид, показанный на фиг. 2. Здесь уже наклон осей отверстий 3 к оси конвейера изменился на противоположный. При подсоединении отверстий 3 к сети сжатого воздуха сбрасыватель будет работать аналогично вышеописанному, только сброс грузов будет осуществляться влево. Для возврата устройства в прежнее положение достаточно будет отключить нагреватель 4. Пластина 2 остынет до температуры ниже критической и примет свою прежнюю форму, показанную на фиг. 1. Заявляемое устройство обеспечивает сброс грузов на 2 стороны (как и прототип), но здесь используется только одна система подвода сжатого воздуха (вместо двух, как это имело место в прототипе). В результате существенно упрощается конструкция сбрасывателя, облегчается его ремонт и обслуживание. Все это в целом снижает расходы на изготовление и эксплуатацию устройства. Источники информации 1. А.с. СССР 707867, МПК 65 47/38, 1977. 2. А.с. СССР 956386, МПК 65 47/38, заявл. 10.07.80,2950337/27-03 // Бюл.33. 07.09.82 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
