Аналоговый датчик износа тормозных накладок автомобилей

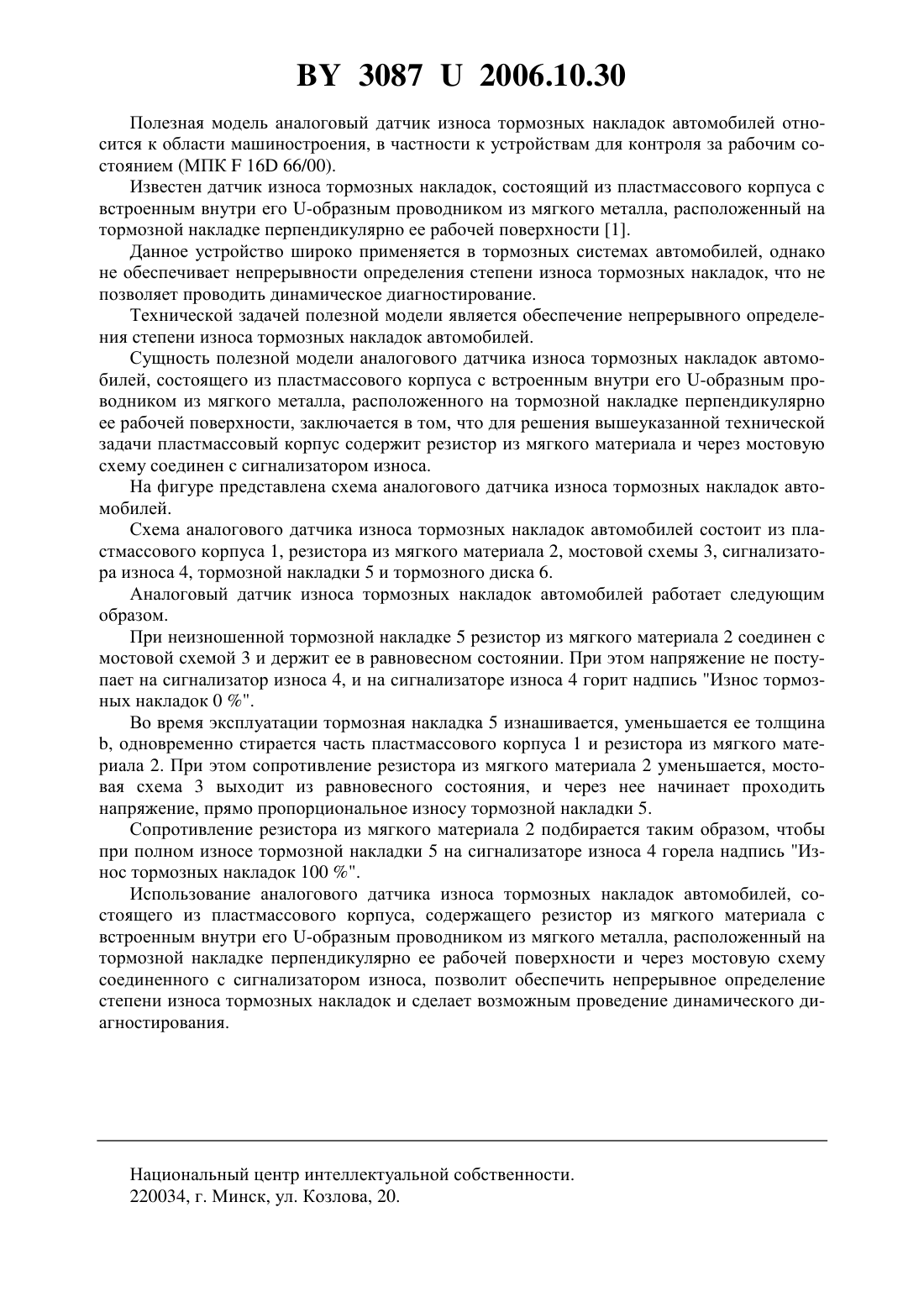

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АНАЛОГОВЫЙ ДАТЧИК ИЗНОСА ТОРМОЗНЫХ НАКЛАДОК АВТОМОБИЛЕЙ(72) Авторы Карташевич Анатолий Николаевич Куликов Сергей Михайлович(57) Аналоговый датчик износа тормозных накладок автомобилей, состоящий из пластмассового корпуса с встроенным внутри его -образным проводником из мягкого металла,расположенный на тормозной накладке перпендикулярно ее рабочей поверхности, отличающийся тем, что пластмассовый корпус содержит резистор из мягкого материала и через мостовую схему соединен с сигнализатором износа.(56) 1. Потапенков 5 серия - руководство по ремонту и обслуживанию. - М. Интеркарта, 1997. - С. 138. 30872006.10.30 Полезная модель аналоговый датчик износа тормозных накладок автомобилей относится к области машиностроения, в частности к устройствам для контроля за рабочим состоянием (МПК 16 66/00). Известен датчик износа тормозных накладок, состоящий из пластмассового корпуса с встроенным внутри его -образным проводником из мягкого металла, расположенный на тормозной накладке перпендикулярно ее рабочей поверхности 1. Данное устройство широко применяется в тормозных системах автомобилей, однако не обеспечивает непрерывности определения степени износа тормозных накладок, что не позволяет проводить динамическое диагностирование. Технической задачей полезной модели является обеспечение непрерывного определения степени износа тормозных накладок автомобилей. Сущность полезной модели аналогового датчика износа тормозных накладок автомобилей, состоящего из пластмассового корпуса с встроенным внутри его -образным проводником из мягкого металла, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, заключается в том, что для решения вышеуказанной технической задачи пластмассовый корпус содержит резистор из мягкого материала и через мостовую схему соединен с сигнализатором износа. На фигуре представлена схема аналогового датчика износа тормозных накладок автомобилей. Схема аналогового датчика износа тормозных накладок автомобилей состоит из пластмассового корпуса 1, резистора из мягкого материала 2, мостовой схемы 3, сигнализатора износа 4, тормозной накладки 5 и тормозного диска 6. Аналоговый датчик износа тормозных накладок автомобилей работает следующим образом. При неизношенной тормозной накладке 5 резистор из мягкого материала 2 соединен с мостовой схемой 3 и держит ее в равновесном состоянии. При этом напряжение не поступает на сигнализатор износа 4, и на сигнализаторе износа 4 горит надпись Износ тормозных накладок 0 . Во время эксплуатации тормозная накладка 5 изнашивается, уменьшается ее толщина, одновременно стирается часть пластмассового корпуса 1 и резистора из мягкого материала 2. При этом сопротивление резистора из мягкого материала 2 уменьшается, мостовая схема 3 выходит из равновесного состояния, и через нее начинает проходить напряжение, прямо пропорциональное износу тормозной накладки 5. Сопротивление резистора из мягкого материала 2 подбирается таким образом, чтобы при полном износе тормозной накладки 5 на сигнализаторе износа 4 горела надпись Износ тормозных накладок 100 . Использование аналогового датчика износа тормозных накладок автомобилей, состоящего из пластмассового корпуса, содержащего резистор из мягкого материала с встроенным внутри его -образным проводником из мягкого металла, расположенный на тормозной накладке перпендикулярно ее рабочей поверхности и через мостовую схему соединенного с сигнализатором износа, позволит обеспечить непрерывное определение степени износа тормозных накладок и сделает возможным проведение динамического диагностирования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
