Стыковое паяное соединение с накладками

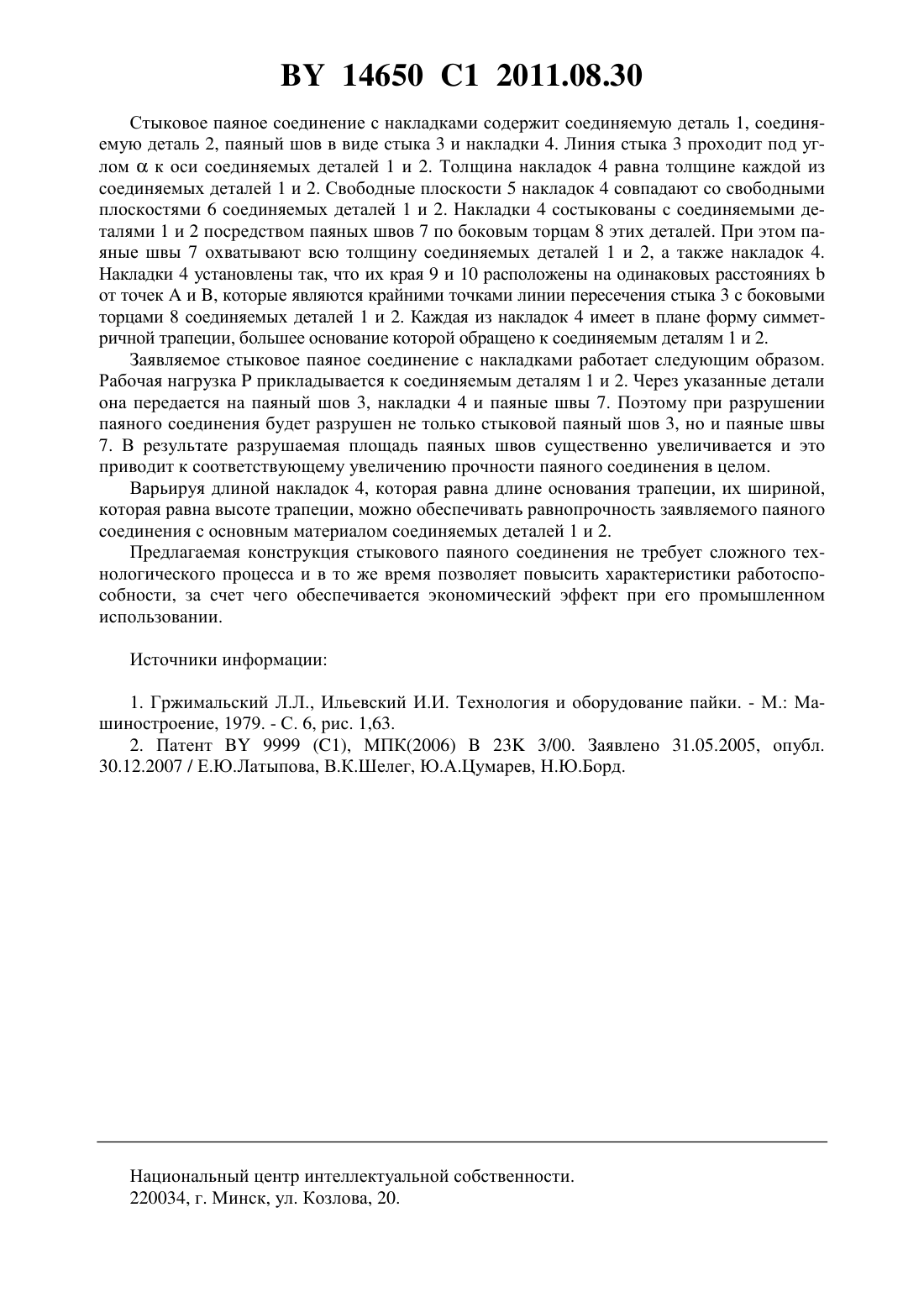

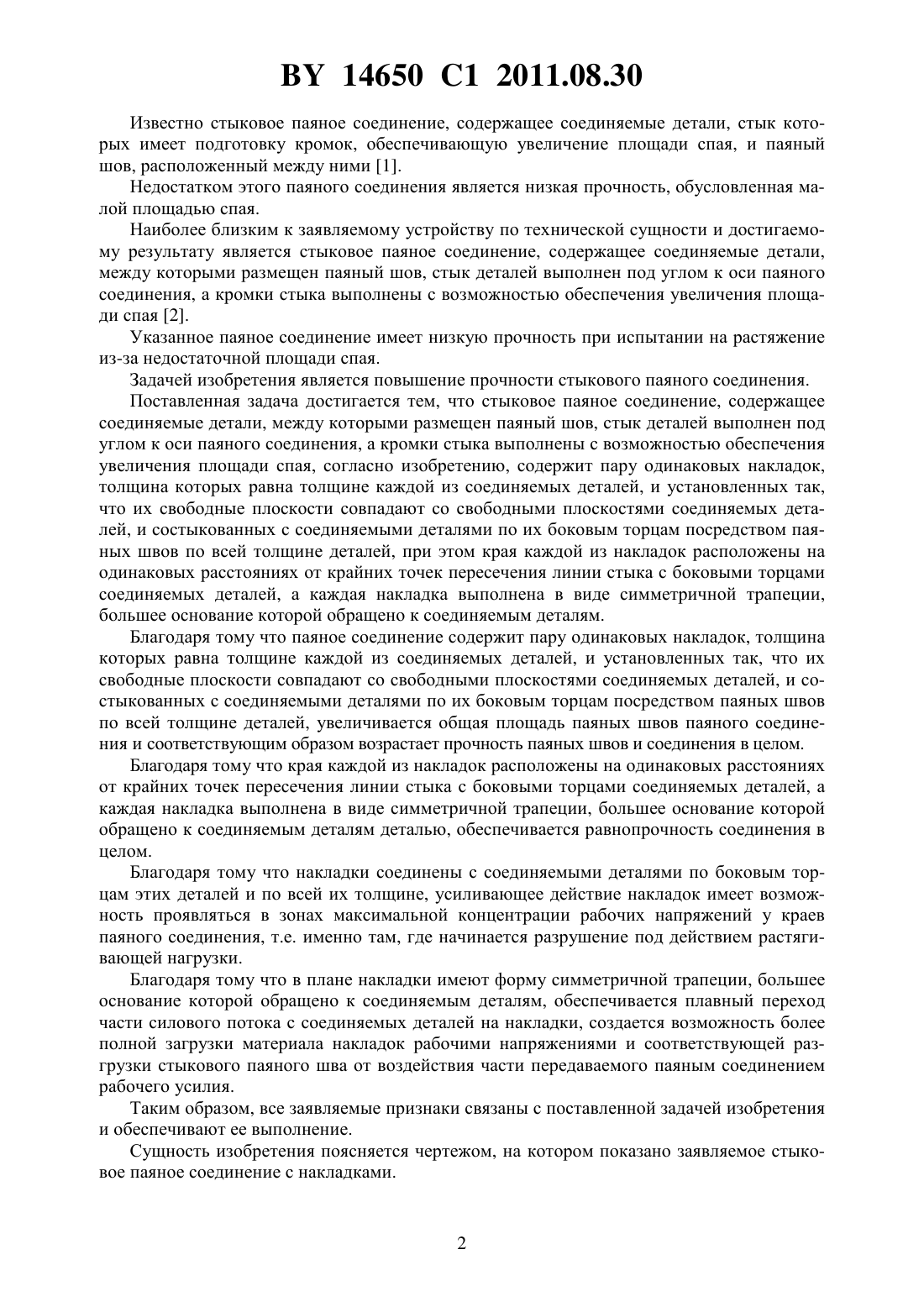

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЫКОВОЕ ПАЯНОЕ СОЕДИНЕНИЕ С НАКЛАДКАМИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Автор Цумарев Юрий Алексеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Стыковое паяное соединение с накладками, содержащее соединяемые детали, между которыми размещен паяный шов, стык деталей выполнен под углом к оси паяного соединения, кромки стыка выполнены с возможностью обеспечения увеличения площади спая,отличающееся тем, что содержит пару одинаковых накладок, толщина которых равна толщине каждой из соединяемых деталей, и установленных так, что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованных с соединяемыми деталями по их боковым торцам посредством паяных швов по всей толщине деталей, при этом края каждой из накладок расположены на одинаковых расстояниях от крайних точек пересечения линии стыка с боковыми торцами соединяемых деталей, а каждая накладка выполнена в виде симметричной трапеции, большее основание которой обращено к соединяемым деталям. Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например, в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. 14650 1 2011.08.30 Известно стыковое паяное соединение, содержащее соединяемые детали, стык которых имеет подготовку кромок, обеспечивающую увеличение площади спая, и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является стыковое паяное соединение, содержащее соединяемые детали,между которыми размещен паяный шов, стык деталей выполнен под углом к оси паяного соединения, а кромки стыка выполнены с возможностью обеспечения увеличения площади спая 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Задачей изобретения является повышение прочности стыкового паяного соединения. Поставленная задача достигается тем, что стыковое паяное соединение, содержащее соединяемые детали, между которыми размещен паяный шов, стык деталей выполнен под углом к оси паяного соединения, а кромки стыка выполнены с возможностью обеспечения увеличения площади спая, согласно изобретению, содержит пару одинаковых накладок,толщина которых равна толщине каждой из соединяемых деталей, и установленных так,что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованных с соединяемыми деталями по их боковым торцам посредством паяных швов по всей толщине деталей, при этом края каждой из накладок расположены на одинаковых расстояниях от крайних точек пересечения линии стыка с боковыми торцами соединяемых деталей, а каждая накладка выполнена в виде симметричной трапеции,большее основание которой обращено к соединяемым деталям. Благодаря тому что паяное соединение содержит пару одинаковых накладок, толщина которых равна толщине каждой из соединяемых деталей, и установленных так, что их свободные плоскости совпадают со свободными плоскостями соединяемых деталей, и состыкованных с соединяемыми деталями по их боковым торцам посредством паяных швов по всей толщине деталей, увеличивается общая площадь паяных швов паяного соединения и соответствующим образом возрастает прочность паяных швов и соединения в целом. Благодаря тому что края каждой из накладок расположены на одинаковых расстояниях от крайних точек пересечения линии стыка с боковыми торцами соединяемых деталей, а каждая накладка выполнена в виде симметричной трапеции, большее основание которой обращено к соединяемым деталям деталью, обеспечивается равнопрочность соединения в целом. Благодаря тому что накладки соединены с соединяемыми деталями по боковым торцам этих деталей и по всей их толщине, усиливающее действие накладок имеет возможность проявляться в зонах максимальной концентрации рабочих напряжений у краев паяного соединения, т.е. именно там, где начинается разрушение под действием растягивающей нагрузки. Благодаря тому что в плане накладки имеют форму симметричной трапеции, большее основание которой обращено к соединяемым деталям, обеспечивается плавный переход части силового потока с соединяемых деталей на накладки, создается возможность более полной загрузки материала накладок рабочими напряжениями и соответствующей разгрузки стыкового паяного шва от воздействия части передаваемого паяным соединением рабочего усилия. Таким образом, все заявляемые признаки связаны с поставленной задачей изобретения и обеспечивают ее выполнение. Сущность изобретения поясняется чертежом, на котором показано заявляемое стыковое паяное соединение с накладками. 14650 1 2011.08.30 Стыковое паяное соединение с накладками содержит соединяемую деталь 1, соединяемую деталь 2, паяный шов в виде стыка 3 и накладки 4. Линия стыка 3 проходит под угломк оси соединяемых деталей 1 и 2. Толщина накладок 4 равна толщине каждой из соединяемых деталей 1 и 2. Свободные плоскости 5 накладок 4 совпадают со свободными плоскостями 6 соединяемых деталей 1 и 2. Накладки 4 состыкованы с соединяемыми деталями 1 и 2 посредством паяных швов 7 по боковым торцам 8 этих деталей. При этом паяные швы 7 охватывают всю толщину соединяемых деталей 1 и 2, а также накладок 4. Накладки 4 установлены так, что их края 9 и 10 расположены на одинаковых расстоянияхот точеки , которые являются крайними точками линии пересечения стыка 3 с боковыми торцами 8 соединяемых деталей 1 и 2. Каждая из накладок 4 имеет в плане форму симметричной трапеции, большее основание которой обращено к соединяемым деталям 1 и 2. Заявляемое стыковое паяное соединение с накладками работает следующим образом. Рабочая нагрузкаприкладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3, накладки 4 и паяные швы 7. Поэтому при разрушении паяного соединения будет разрушен не только стыковой паяный шов 3, но и паяные швы 7. В результате разрушаемая площадь паяных швов существенно увеличивается и это приводит к соответствующему увеличению прочности паяного соединения в целом. Варьируя длиной накладок 4, которая равна длине основания трапеции, их шириной,которая равна высоте трапеции, можно обеспечивать равнопрочность заявляемого паяного соединения с основным материалом соединяемых деталей 1 и 2. Предлагаемая конструкция стыкового паяного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Источники информации 1. Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6, рис. 1,63. 2. Патент 9999 (1), МПК(2006)23 3/00. Заявлено 31.05.2005, опубл. 30.12.2007 / Е.Ю.Латыпова, В.К.Шелег, Ю.А.Цумарев, Н.Ю.Борд. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
