Прицепная сельскохозяйственная машина

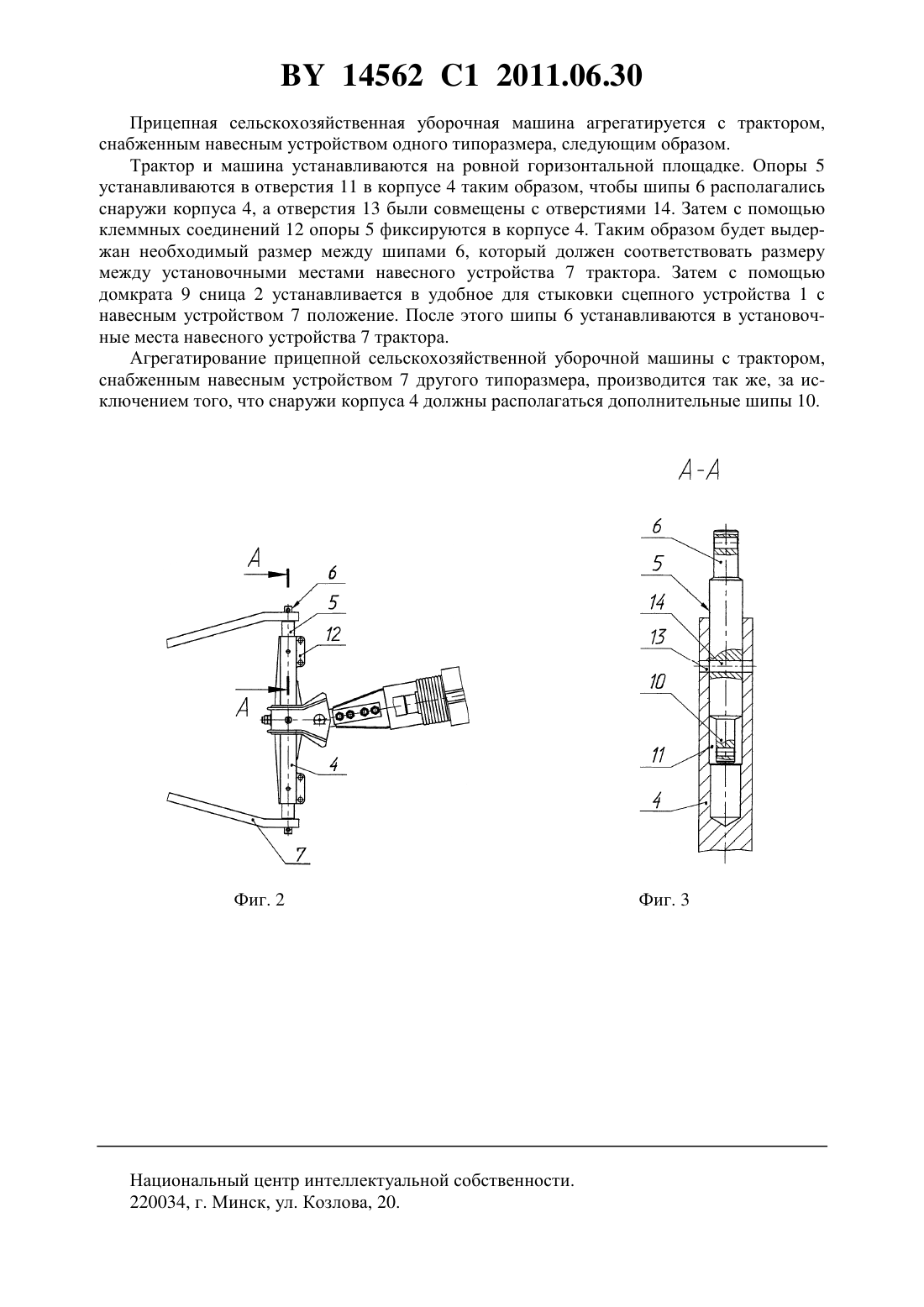

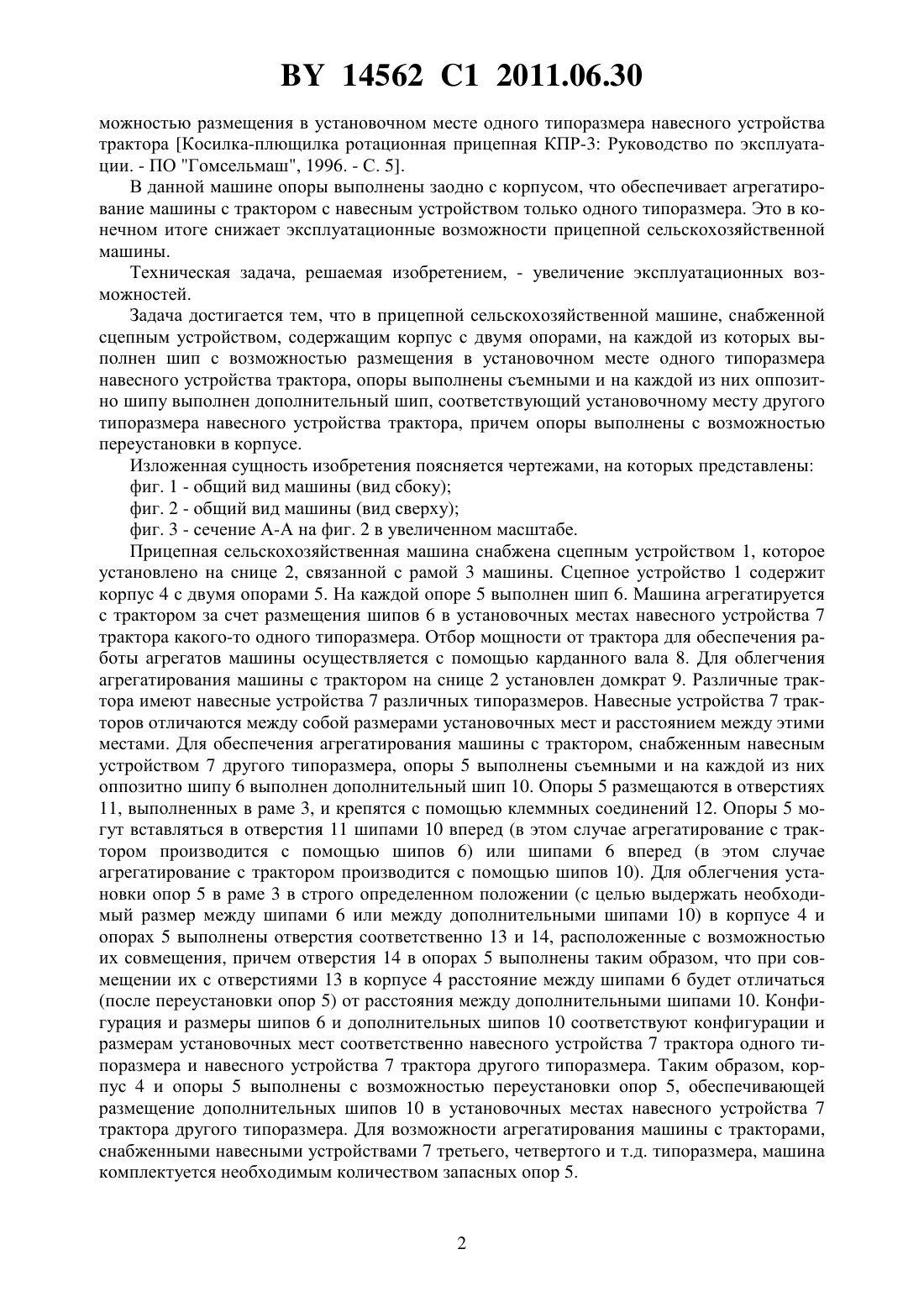

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Рехлицкий Олег Валентинович Давиденко Михаил Николаевич Кацевич Игорь Трофимович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Прицепная сельскохозяйственная машина, снабженная сцепным устройством, содержащим корпус с двумя опорами, на каждой из которых выполнен шип с возможностью размещения в установочном месте одного типоразмера навесного устройства трактора,отличающаяся тем, что опоры выполнены съемными и на каждой из них оппозитно шипу выполнен дополнительный шип, соответствующий установочному месту другого типоразмера навесного устройства трактора, причем опоры выполнены с возможностью переустановки в корпусе. Фиг. 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к прицепным сельскохозяйственным машинам. Известна прицепная сельскохозяйственная машина, снабженная сцепным устройством, содержащим корпус с двумя опорами, на каждой из которых выполнен шип с воз 14562 1 2011.06.30 можностью размещения в установочном месте одного типоразмера навесного устройства трактора Косилка-плющилка ротационная прицепная КПР-3 Руководство по эксплуатации. - ПО Гомсельмаш, 1996. - С. 5. В данной машине опоры выполнены заодно с корпусом, что обеспечивает агрегатирование машины с трактором с навесным устройством только одного типоразмера. Это в конечном итоге снижает эксплуатационные возможности прицепной сельскохозяйственной машины. Техническая задача, решаемая изобретением, - увеличение эксплуатационных возможностей. Задача достигается тем, что в прицепной сельскохозяйственной машине, снабженной сцепным устройством, содержащим корпус с двумя опорами, на каждой из которых выполнен шип с возможностью размещения в установочном месте одного типоразмера навесного устройства трактора, опоры выполнены съемными и на каждой из них оппозитно шипу выполнен дополнительный шип, соответствующий установочному месту другого типоразмера навесного устройства трактора, причем опоры выполнены с возможностью переустановки в корпусе. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид машины (вид сбоку) фиг. 2 - общий вид машины (вид сверху) фиг. 3 - сечение А-А на фиг. 2 в увеличенном масштабе. Прицепная сельскохозяйственная машина снабжена сцепным устройством 1, которое установлено на снице 2, связанной с рамой 3 машины. Сцепное устройство 1 содержит корпус 4 с двумя опорами 5. На каждой опоре 5 выполнен шип 6. Машина агрегатируется с трактором за счет размещения шипов 6 в установочных местах навесного устройства 7 трактора какого-то одного типоразмера. Отбор мощности от трактора для обеспечения работы агрегатов машины осуществляется с помощью карданного вала 8. Для облегчения агрегатирования машины с трактором на снице 2 установлен домкрат 9. Различные трактора имеют навесные устройства 7 различных типоразмеров. Навесные устройства 7 тракторов отличаются между собой размерами установочных мест и расстоянием между этими местами. Для обеспечения агрегатирования машины с трактором, снабженным навесным устройством 7 другого типоразмера, опоры 5 выполнены съемными и на каждой из них оппозитно шипу 6 выполнен дополнительный шип 10. Опоры 5 размещаются в отверстиях 11, выполненных в раме 3, и крепятся с помощью клеммных соединений 12. Опоры 5 могут вставляться в отверстия 11 шипами 10 вперед (в этом случае агрегатирование с трактором производится с помощью шипов 6) или шипами 6 вперед (в этом случае агрегатирование с трактором производится с помощью шипов 10). Для облегчения установки опор 5 в раме 3 в строго определенном положении (с целью выдержать необходимый размер между шипами 6 или между дополнительными шипами 10) в корпусе 4 и опорах 5 выполнены отверстия соответственно 13 и 14, расположенные с возможностью их совмещения, причем отверстия 14 в опорах 5 выполнены таким образом, что при совмещении их с отверстиями 13 в корпусе 4 расстояние между шипами 6 будет отличаться(после переустановки опор 5) от расстояния между дополнительными шипами 10. Конфигурация и размеры шипов 6 и дополнительных шипов 10 соответствуют конфигурации и размерам установочных мест соответственно навесного устройства 7 трактора одного типоразмера и навесного устройства 7 трактора другого типоразмера. Таким образом, корпус 4 и опоры 5 выполнены с возможностью переустановки опор 5, обеспечивающей размещение дополнительных шипов 10 в установочных местах навесного устройства 7 трактора другого типоразмера. Для возможности агрегатирования машины с тракторами,снабженными навесными устройствами 7 третьего, четвертого и т.д. типоразмера, машина комплектуется необходимым количеством запасных опор 5. 14562 1 2011.06.30 Прицепная сельскохозяйственная уборочная машина агрегатируется с трактором,снабженным навесным устройством одного типоразмера, следующим образом. Трактор и машина устанавливаются на ровной горизонтальной площадке. Опоры 5 устанавливаются в отверстия 11 в корпусе 4 таким образом, чтобы шипы 6 располагались снаружи корпуса 4, а отверстия 13 были совмещены с отверстиями 14. Затем с помощью клеммных соединений 12 опоры 5 фиксируются в корпусе 4. Таким образом будет выдержан необходимый размер между шипами 6, который должен соответствовать размеру между установочными местами навесного устройства 7 трактора. Затем с помощью домкрата 9 сница 2 устанавливается в удобное для стыковки сцепного устройства 1 с навесным устройством 7 положение. После этого шипы 6 устанавливаются в установочные места навесного устройства 7 трактора. Агрегатирование прицепной сельскохозяйственной уборочной машины с трактором,снабженным навесным устройством 7 другого типоразмера, производится так же, за исключением того, что снаружи корпуса 4 должны располагаться дополнительные шипы 10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
