Рентгеноконтрастное стекло

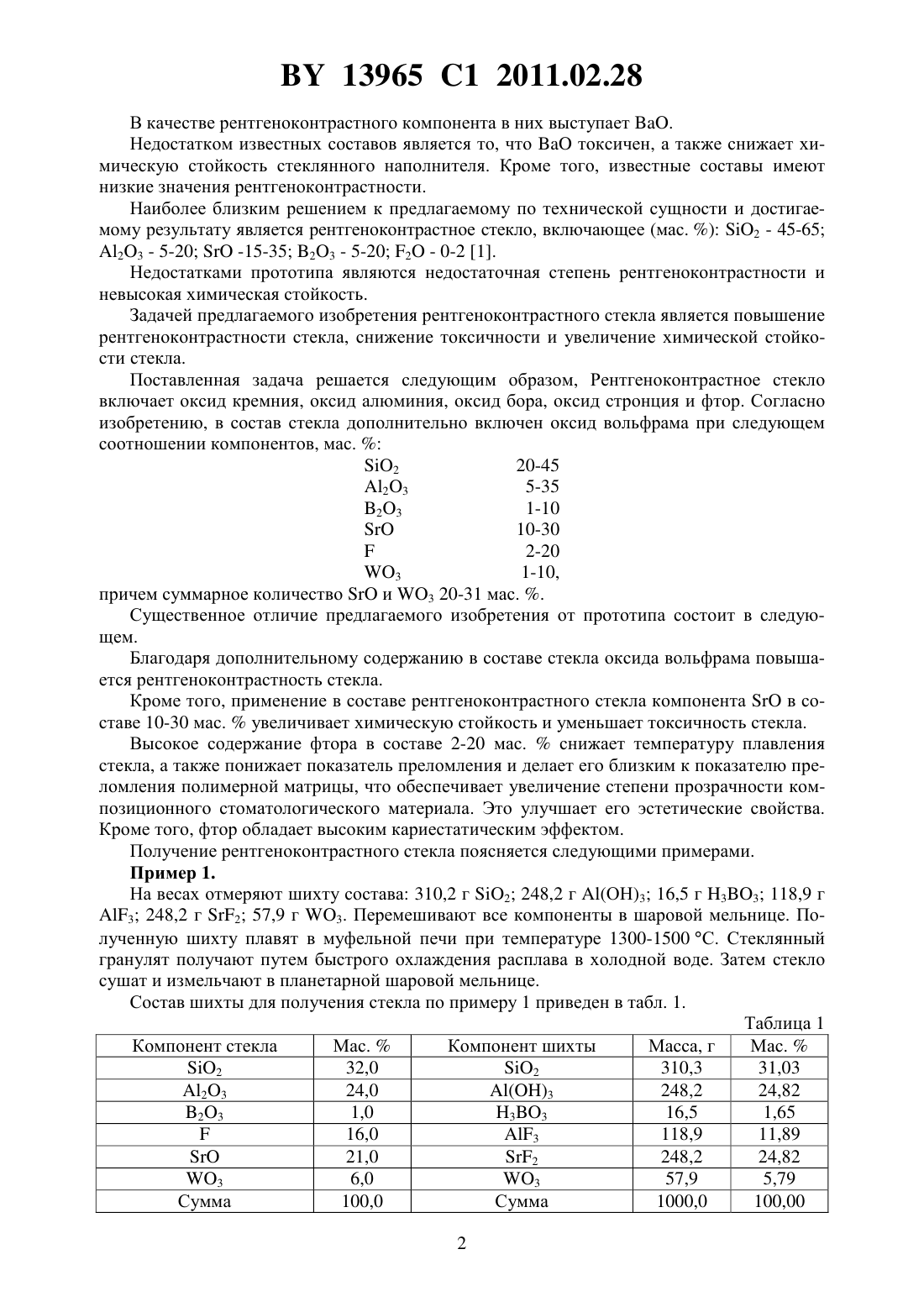

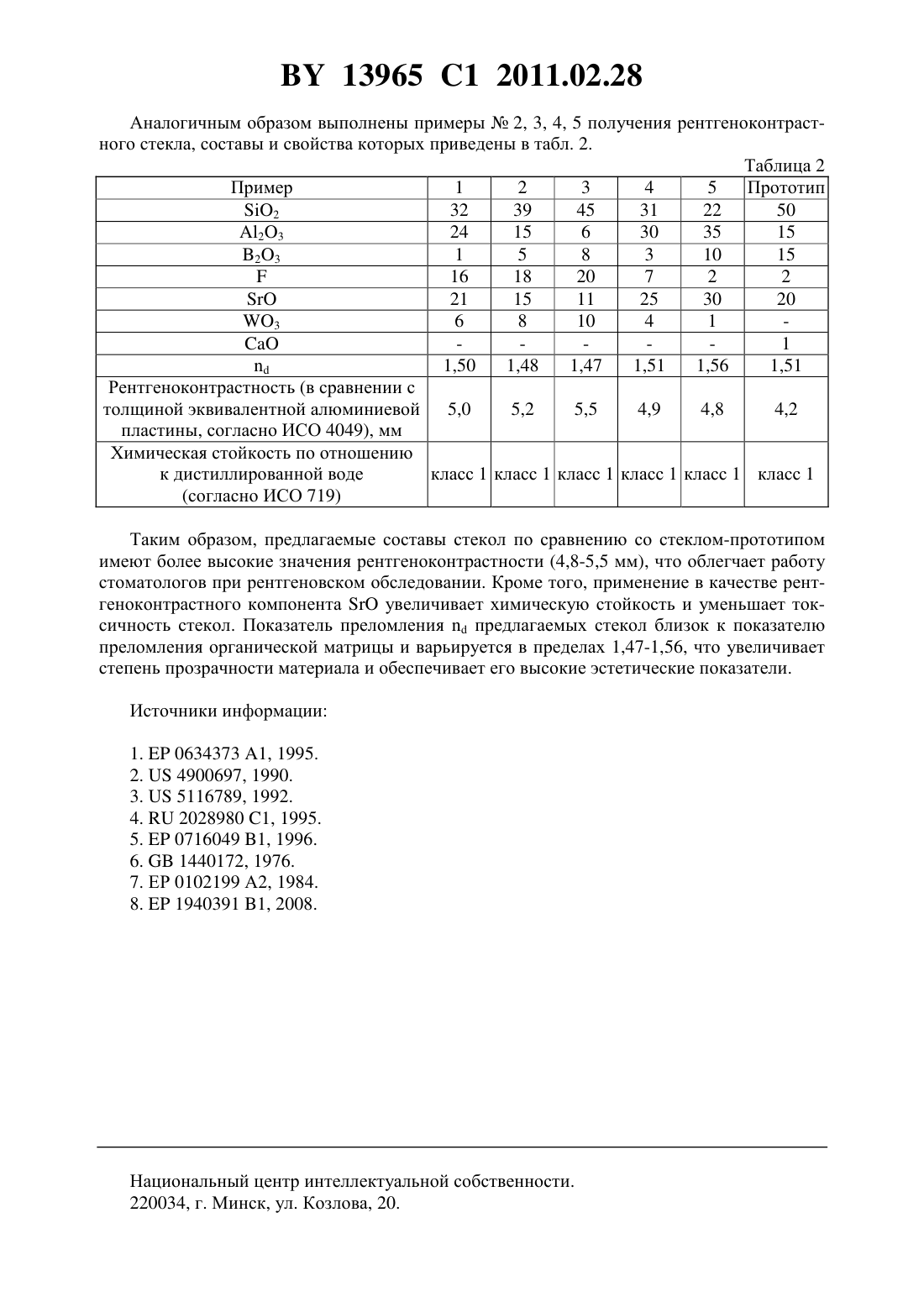

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гродненский научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза(72) Авторы Пелеш Александр Михайлович Аняйкина Нина Павловна Изобелло Юрий Николаевич Мялик Ольга Анатольевна Жигар Владимир Владимирович Изобелло Наталья Михайловна(73) Патентообладатель Открытое акционерное общество Гродненский научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза(57) Рентгеноконтрастное стекло, включающее оксид кремния, оксид алюминия, оксид бора, оксид стронция и фтор, отличающееся тем, что дополнительно включает оксид вольфрама при следующем соотношении компонентов, мас.2 20-45 23 5-35 23 1-10 2-20 3 1-10,причем суммарное количествои 3 составляет 20-31 мас. . Изобретение относится к составам рентгеноконтрастного стекла и может быть использовано в стоматологии в качестве рентгеноконтрастного наполнителя для композиционных материалов. В состав стоматологических композиционных материалов входят неорганический наполнитель и органическая полимерная матрица. В качестве неорганического наполнителя используется порошок стекла определенного состава. Стекло, используемое как наполнитель в стоматологических композитных материалах, должно соответствовать определенным требованиям по физическим и химическим свойствам. Известны рентгеноконтрастные стеклянные наполнители, включающие (мас. ) 2 25-35 23 - 10-20- 50-60, а также 2 - 67 23 - 6,6- 16,4 23 - 10 2-7. 13965 1 2011.02.28 В качестве рентгеноконтрастного компонента в них выступает . Недостатком известных составов является то, чтотоксичен, а также снижает химическую стойкость стеклянного наполнителя. Кроме того, известные составы имеют низкие значения рентгеноконтрастности. Наиболее близким решением к предлагаемому по технической сущности и достигаемому результату является рентгеноконтрастное стекло, включающее (мас. ) 2 - 45-65 23 - 5-20-15-35 23 - 5-20 2 - 0-2 1. Недостатками прототипа являются недостаточная степень рентгеноконтрастности и невысокая химическая стойкость. Задачей предлагаемого изобретения рентгеноконтрастного стекла является повышение рентгеноконтрастности стекла, снижение токсичности и увеличение химической стойкости стекла. Поставленная задача решается следующим образом, Рентгеноконтрастное стекло включает оксид кремния, оксид алюминия, оксид бора, оксид стронция и фтор. Согласно изобретению, в состав стекла дополнительно включен оксид вольфрама при следующем соотношении компонентов, мас.2 20-45 23 5-35 23 1-10 2-20 3 1-10,причем суммарное количествои 3 20-31 мас. . Существенное отличие предлагаемого изобретения от прототипа состоит в следующем. Благодаря дополнительному содержанию в составе стекла оксида вольфрама повышается рентгеноконтрастность стекла. Кроме того, применение в составе рентгеноконтрастного стекла компонентав составе 10-30 мас.увеличивает химическую стойкость и уменьшает токсичность стекла. Высокое содержание фтора в составе 2-20 мас.снижает температуру плавления стекла, а также понижает показатель преломления и делает его близким к показателю преломления полимерной матрицы, что обеспечивает увеличение степени прозрачности композиционного стоматологического материала. Это улучшает его эстетические свойства. Кроме того, фтор обладает высоким кариестатическим эффектом. Получение рентгеноконтрастного стекла поясняется следующими примерами. Пример 1. На весах отмеряют шихту состава 310,2 г 2 248,2 г (ОН)3 16,5 г 33 118,9 г 3 248,2 г 2 57,9 г 3. Перемешивают все компоненты в шаровой мельнице. Полученную шихту плавят в муфельной печи при температуре 1300-1500 С. Стеклянный гранулят получают путем быстрого охлаждения расплава в холодной воде. Затем стекло сушат и измельчают в планетарной шаровой мельнице. Состав шихты для получения стекла по примеру 1 приведен в табл. 1. Таблица 1 Компонент стекла Мас.Компонент шихты Масса, г Мас.2 32,0 2 310,3 31,03 23 24,0 13965 1 2011.02.28 Аналогичным образом выполнены примеры 2, 3, 4, 5 получения рентгеноконтрастного стекла, составы и свойства которых приведены в табл. 2. Таблица 2 Пример 1 2 3 4 5 Прототип 2 32 39 45 31 22 50 23 24 15 6 30 35 15 23 1 5 8 3 10 15 1,50 1,48 1,47 1,51 1,56 1,51 Рентгеноконтрастность (в сравнении с толщиной эквивалентной алюминиевой 5,0 5,2 5,5 4,9 4,8 4,2 пластины, согласно ИСО 4049), мм Химическая стойкость по отношению к дистиллированной воде класс 1 класс 1 класс 1 класс 1 класс 1 класс 1(согласно ИСО 719) Таким образом, предлагаемые составы стекол по сравнению со стеклом-прототипом имеют более высокие значения рентгеноконтрастности (4,8-5,5 мм), что облегчает работу стоматологов при рентгеновском обследовании. Кроме того, применение в качестве рентгеноконтрастного компонентаувеличивает химическую стойкость и уменьшает токсичность стекол. Показатель преломленияпредлагаемых стекол близок к показателю преломления органической матрицы и варьируется в пределах 1,47-1,56, что увеличивает степень прозрачности материала и обеспечивает его высокие эстетические показатели. Источники информации 1.0634373 1, 1995. 2.4900697, 1990. 3.5116789, 1992. 4.2028980 1, 1995. 5.0716049 1, 1996. 6.1440172, 1976. 7. ЕР 0102199 А 2, 1984. 8.1940391 1, 2008. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
