Бобкова Н. М.

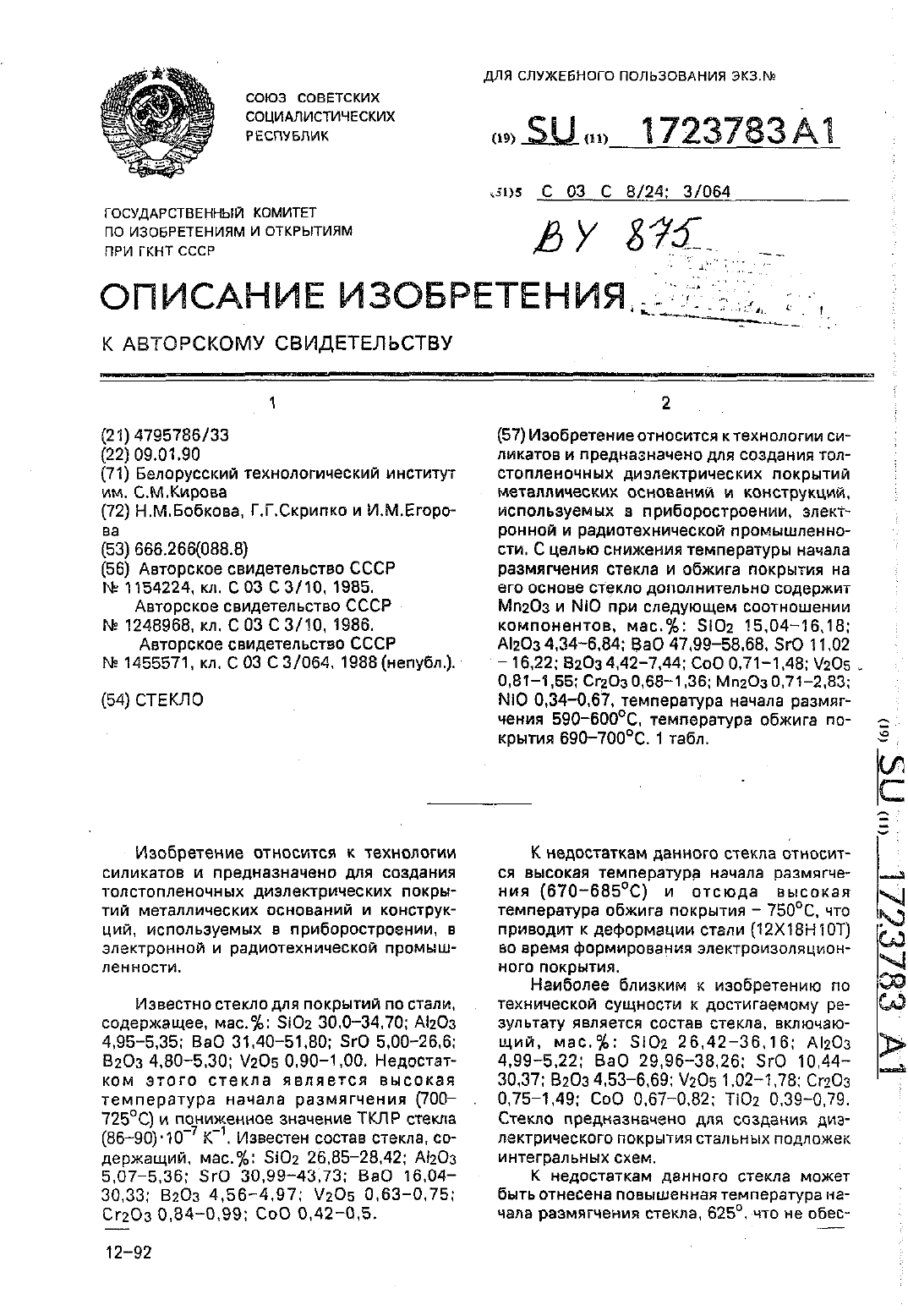

Номер патента: 875

Опубликовано: 15.08.1995

Авторы: Скрипко Г. Г., Бобкова Н. М., Егорова И. М.

МПК: C03C 3/064, C03C 8/24

Метки: стекло

Текст:

...Мп 20 з и МЮ в сочетании оксидов СоО. Сг 2 О 3. /2 О 5 в указанных соотношениях для снижения температуры начала размягчения стекла из температуры обжига покрытия на его основе предлагается впервьле.Синтез стекол осуществлялся в газовой пламенной печи в корундизовых тиглях при 1360 20 С. Время выдержки при максиальной температуре 1 ч.В качестве сырьевых материалов испол ьзуется кварцевый песок, глинозем. борная кислота....

Номер патента: 874

Опубликовано: 15.08.1995

Авторы: Рачковская Г. Е., Скрипко Г. Г., Егорова И. М., Бобкова Н. М.

МПК: C03C 8/02, C03C 3/091

Метки: стекло, электроизоляционное

Текст:

...Вао, сао, ввоз,па, приведеннми втабл 1. о т л.и ч а ю щ е е с я тем, что, Сырьевыематериалы - кварцевы С ЦЗЛЬЮ СНИЕНИЯ К 0 ЭФФИЦИеНТа липесок, глинозем, углекислый барий, 15 НЭЙНОГОРасШИреНня,повышения влагоУглекислый кальций, борная кислота, устойчивости и удельного объемного оксид марганца, взвешивают на техни- электросопротивлення, оно дополнических весах н тщательно перемешн . тельно содержит мп,о, при следующем вают. Готовую шинту...

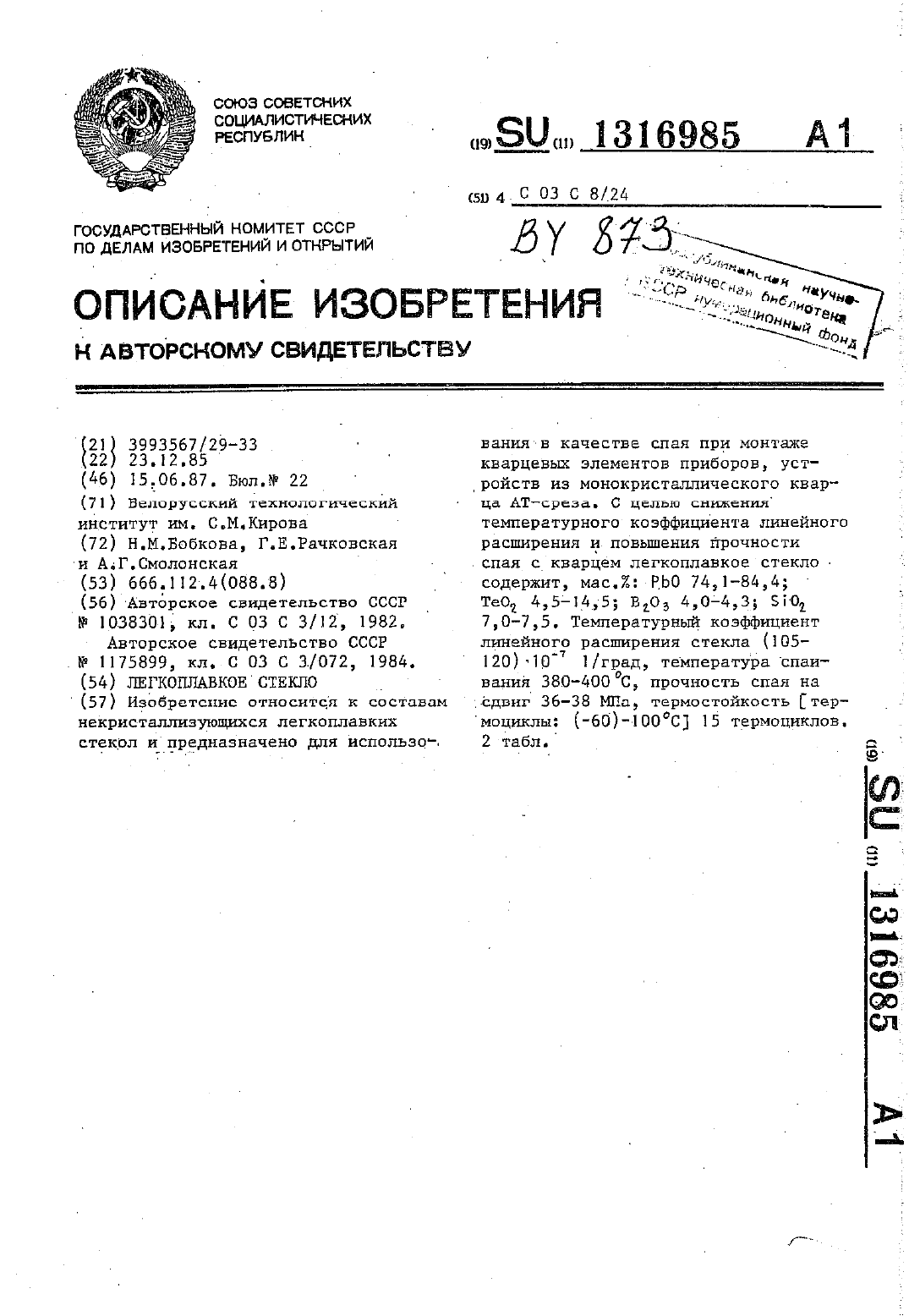

Номер патента: 873

Опубликовано: 15.08.1995

Авторы: Бобкова Н. М., Смолонская А. Г., Рачковская Г. Е.

МПК: C03C 8/24

Метки: стекло, легкоплавкое

Текст:

...5 ца АТ-среза. ь 1 520 д 0 4, д 3 ель изоб етения снижение теме- - - 1 Ц Р 102 7,4 7,0 -7,5 Т 7---чСырьевые материалы 55 О 1 Н 3 ВЦ 3( РЬЗО 4, ТеОд взвешивают на техничесч КИХ весах, Тщательно смешивают, просенвают через сито Р 5. Готовую ши. ТУ ЗГРУЖЭЮТ В Корундизовые тигли,Т а б л И ц а 1 15 которые помещают в холодную электри ческую печь. Стекло варят при 90090И выдерживают при максимальной темрасширения и повыение прочности 10 спая...

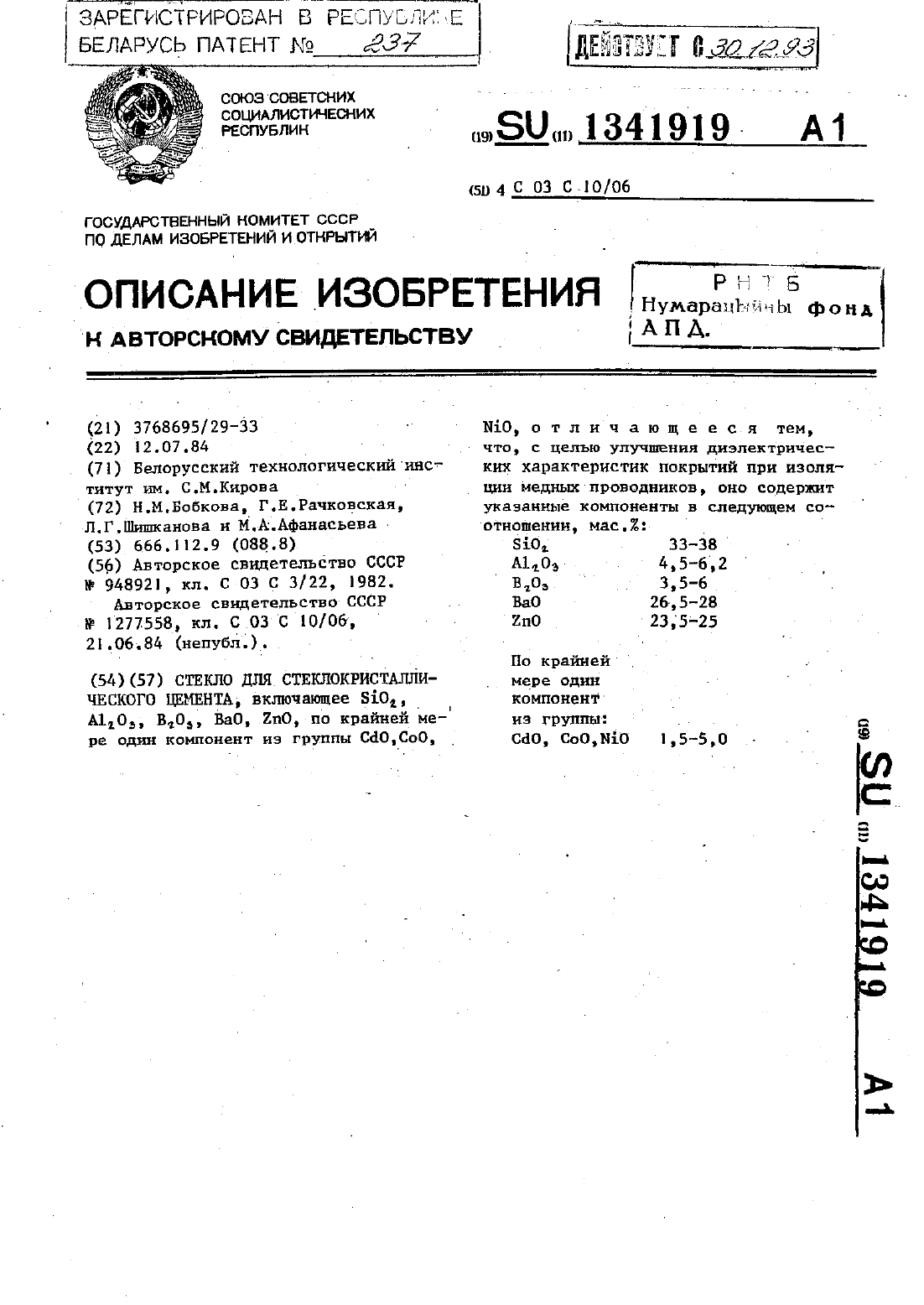

Номер патента: 237

Опубликовано: 30.12.1994

Авторы: Бобкова Н. М., Афанасьева М. А., Рачковская Г. Е., Шишканова Л. Г.

МПК: C03C 10/06

Метки: цемента, стеклокристаллического, стекло

Текст:

...технологии В СЛЕДУЮЩЕМ РЕЖИМЕ НЗГВЕВ СО СКО ростью 5-7 С/ми до температуры кристаллизации, выдержка при этой темпе ратуре 15-20 мин н охлаждение покры- 3 о Важное значе ние при формировании стеклокристаллического покрытия имеет интервал между температурой начала размягчения Идолжно вначале расплавиться, хорошо растечься по поверхности подложки, образуя равномерный слой,а затемЗЗКРИСТЗЛЛИЗОВЗТЬСЯ. СНИЖЕНИЕ температуры начала...
