Устройство для определения деформируемости эритроцитов

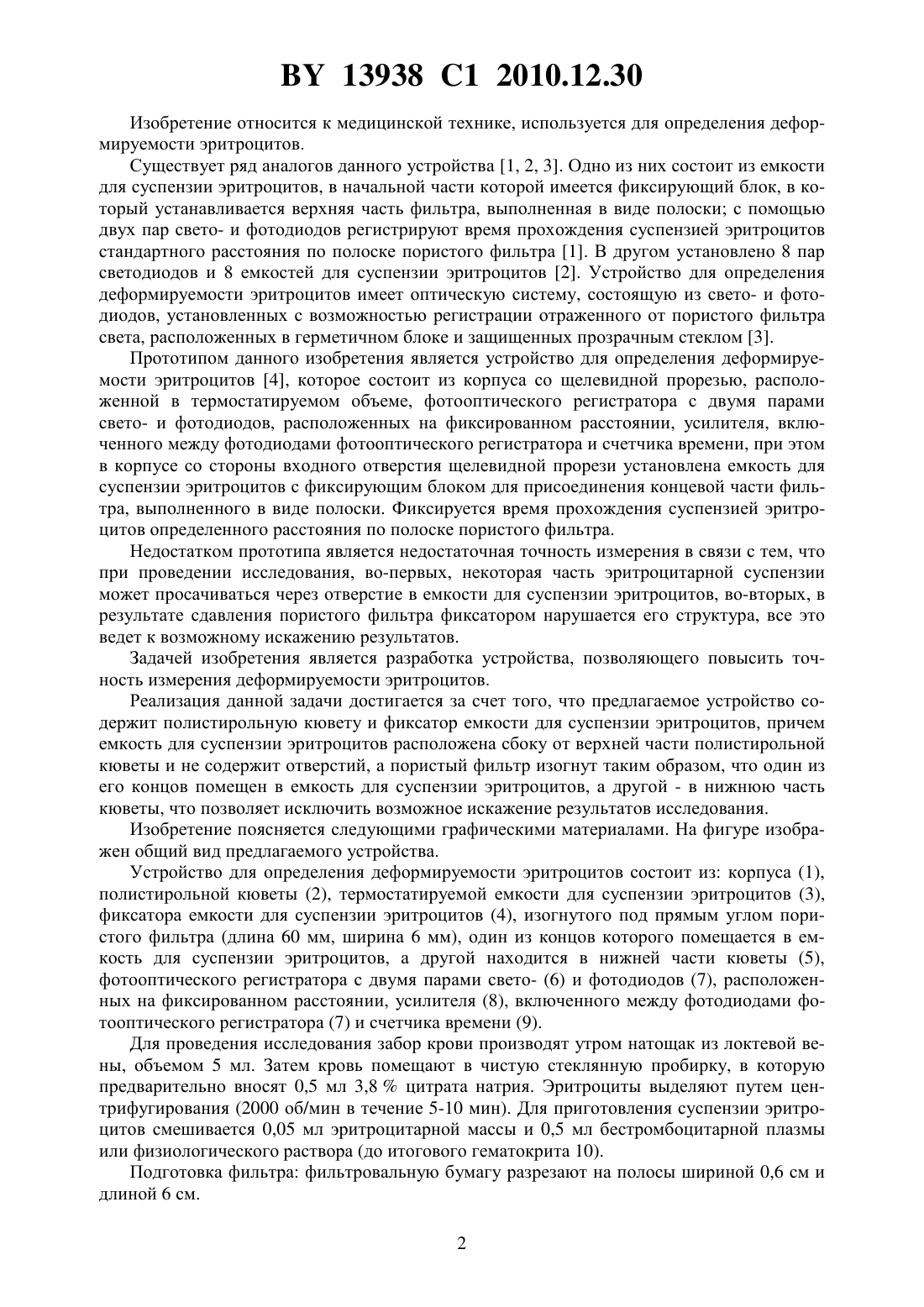

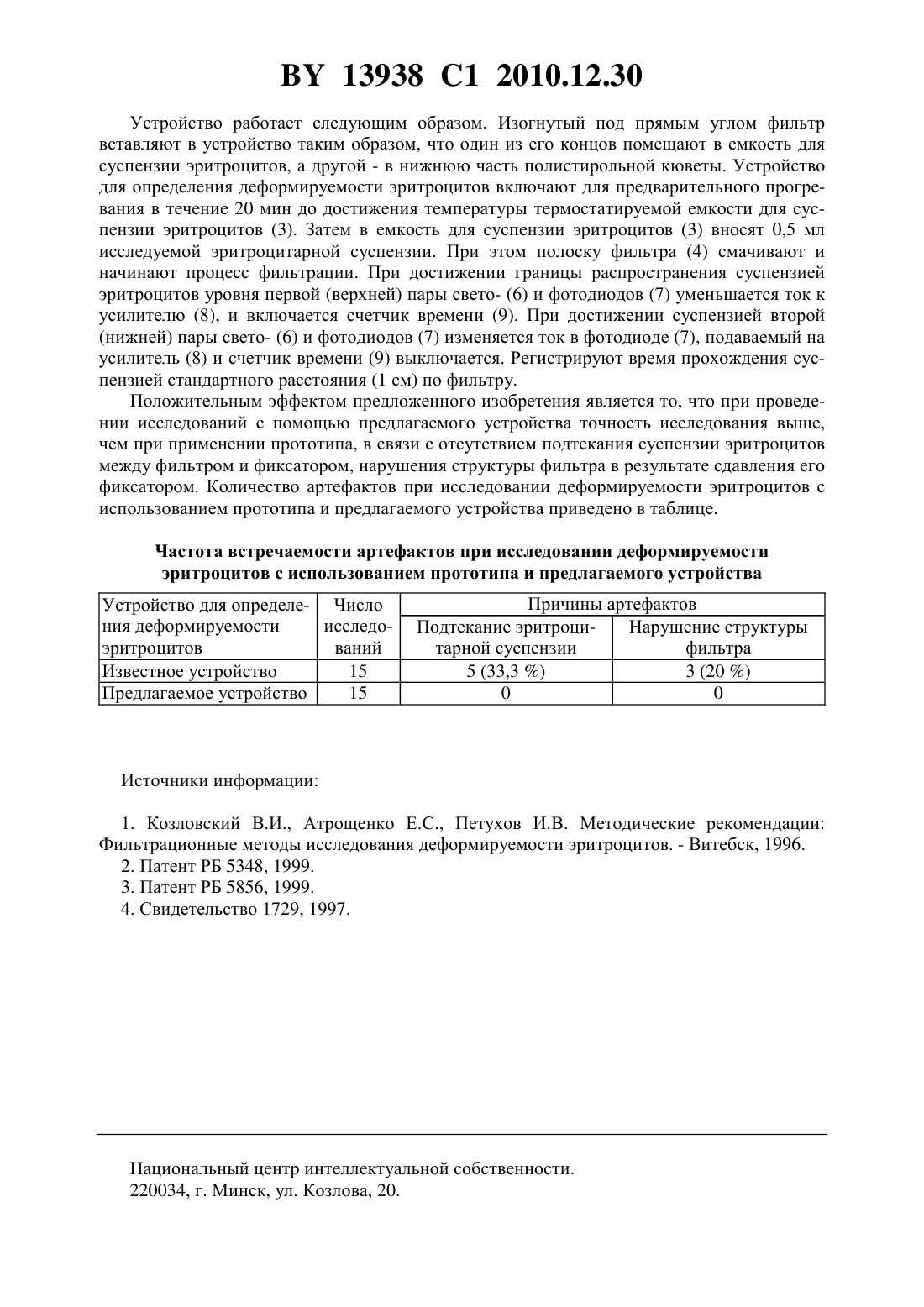

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМИРУЕМОСТИ ЭРИТРОЦИТОВ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Козловский Владимир Иосифович Сероухова Ольга Павловна Дубас Ирина Олеговна Дубчинская Наталья Леонидовна(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Устройство для определения деформируемости эритроцитов, содержащее корпус с термостатируемой емкостью для суспензии эритроцитов, пористый фильтр, фотооптический регистратор с двумя парами свето- и фотодиодов, расположенными на фиксированном расстоянии, усилитель, включенный между фотодиодами фотооптического регистратора и счетчиком времени, отличающееся тем, что содержит полистирольную кювету и фиксатор емкости для суспензии эритроцитов, причем емкость для суспензии эритроцитов расположена сбоку от верхней части полистирольной кюветы и не содержит отверстий, а пористый фильтр изогнут таким образом, что один из его концов помещен в емкость для суспензии эритроцитов, а другой - в нижнюю часть кюветы. 13938 1 2010.12.30 Изобретение относится к медицинской технике, используется для определения деформируемости эритроцитов. Существует ряд аналогов данного устройства 1, 2, 3. Одно из них состоит из емкости для суспензии эритроцитов, в начальной части которой имеется фиксирующий блок, в который устанавливается верхняя часть фильтра, выполненная в виде полоски с помощью двух пар свето- и фотодиодов регистрируют время прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра 1. В другом установлено 8 пар светодиодов и 8 емкостей для суспензии эритроцитов 2. Устройство для определения деформируемости эритроцитов имеет оптическую систему, состоящую из свето- и фотодиодов, установленных с возможностью регистрации отраженного от пористого фильтра света, расположенных в герметичном блоке и защищенных прозрачным стеклом 3. Прототипом данного изобретения является устройство для определения деформируемости эритроцитов 4, которое состоит из корпуса со щелевидной прорезью, расположенной в термостатируемом объеме, фотооптического регистратора с двумя парами свето- и фотодиодов, расположенных на фиксированном расстоянии, усилителя, включенного между фотодиодами фотооптического регистратора и счетчика времени, при этом в корпусе со стороны входного отверстия щелевидной прорези установлена емкость для суспензии эритроцитов с фиксирующим блоком для присоединения концевой части фильтра, выполненного в виде полоски. Фиксируется время прохождения суспензией эритроцитов определенного расстояния по полоске пористого фильтра. Недостатком прототипа является недостаточная точность измерения в связи с тем, что при проведении исследования, во-первых, некоторая часть эритроцитарной суспензии может просачиваться через отверстие в емкости для суспензии эритроцитов, во-вторых, в результате сдавления пористого фильтра фиксатором нарушается его структура, все это ведет к возможному искажению результатов. Задачей изобретения является разработка устройства, позволяющего повысить точность измерения деформируемости эритроцитов. Реализация данной задачи достигается за счет того, что предлагаемое устройство содержит полистирольную кювету и фиксатор емкости для суспензии эритроцитов, причем емкость для суспензии эритроцитов расположена сбоку от верхней части полистирольной кюветы и не содержит отверстий, а пористый фильтр изогнут таким образом, что один из его концов помещен в емкость для суспензии эритроцитов, а другой - в нижнюю часть кюветы, что позволяет исключить возможное искажение результатов исследования. Изобретение поясняется следующими графическими материалами. На фигуре изображен общий вид предлагаемого устройства. Устройство для определения деформируемости эритроцитов состоит из корпуса (1),полистирольной кюветы (2), термостатируемой емкости для суспензии эритроцитов (3),фиксатора емкости для суспензии эритроцитов (4), изогнутого под прямым углом пористого фильтра (длина 60 мм, ширина 6 мм), один из концов которого помещается в емкость для суспензии эритроцитов, а другой находится в нижней части кюветы (5),фотооптического регистратора с двумя парами свето- (6) и фотодиодов (7), расположенных на фиксированном расстоянии, усилителя (8), включенного между фотодиодами фотооптического регистратора (7) и счетчика времени (9). Для проведения исследования забор крови производят утром натощак из локтевой вены, объемом 5 мл. Затем кровь помещают в чистую стеклянную пробирку, в которую предварительно вносят 0,5 мл 3,8 цитрата натрия. Эритроциты выделяют путем центрифугирования (2000 об/мин в течение 5-10 мин). Для приготовления суспензии эритроцитов смешивается 0,05 мл эритроцитарной массы и 0,5 мл бестромбоцитарной плазмы или физиологического раствора (до итогового гематокрита 10). Подготовка фильтра фильтровальную бумагу разрезают на полосы шириной 0,6 см и длиной 6 см. 2 13938 1 2010.12.30 Устройство работает следующим образом. Изогнутый под прямым углом фильтр вставляют в устройство таким образом, что один из его концов помещают в емкость для суспензии эритроцитов, а другой - в нижнюю часть полистирольной кюветы. Устройство для определения деформируемости эритроцитов включают для предварительного прогревания в течение 20 мин до достижения температуры термостатируемой емкости для суспензии эритроцитов (3). Затем в емкость для суспензии эритроцитов (3) вносят 0,5 мл исследуемой эритроцитарной суспензии. При этом полоску фильтра (4) смачивают и начинают процесс фильтрации. При достижении границы распространения суспензией эритроцитов уровня первой (верхней) пары свето- (6) и фотодиодов (7) уменьшается ток к усилителю (8), и включается счетчик времени (9). При достижении суспензией второй(нижней) пары свето- (6) и фотодиодов (7) изменяется ток в фотодиоде (7), подаваемый на усилитель (8) и счетчик времени (9) выключается. Регистрируют время прохождения суспензией стандартного расстояния (1 см) по фильтру. Положительным эффектом предложенного изобретения является то, что при проведении исследований с помощью предлагаемого устройства точность исследования выше,чем при применении прототипа, в связи с отсутствием подтекания суспензии эритроцитов между фильтром и фиксатором, нарушения структуры фильтра в результате сдавления его фиксатором. Количество артефактов при исследовании деформируемости эритроцитов с использованием прототипа и предлагаемого устройства приведено в таблице. Частота встречаемости артефактов при исследовании деформируемости эритроцитов с использованием прототипа и предлагаемого устройства Устройство для определе- Число ния деформируемости исследоэритроцитов ваний Известное устройство 15 Предлагаемое устройство 15 Причины артефактов Подтекание эритроциНарушение структуры тарной суспензии фильтра 5 (33,3 ) 3 (20 ) 0 0 Источники информации 1. Козловский В.И., Атрощенко Е.С., Петухов И.В. Методические рекомендации Фильтрационные методы исследования деформируемости эритроцитов. - Витебск, 1996. 2. Патент РБ 5348, 1999. 3. Патент РБ 5856, 1999. 4. Свидетельство 1729, 1997. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
