Устройство для определения деформируемости эритроцитов

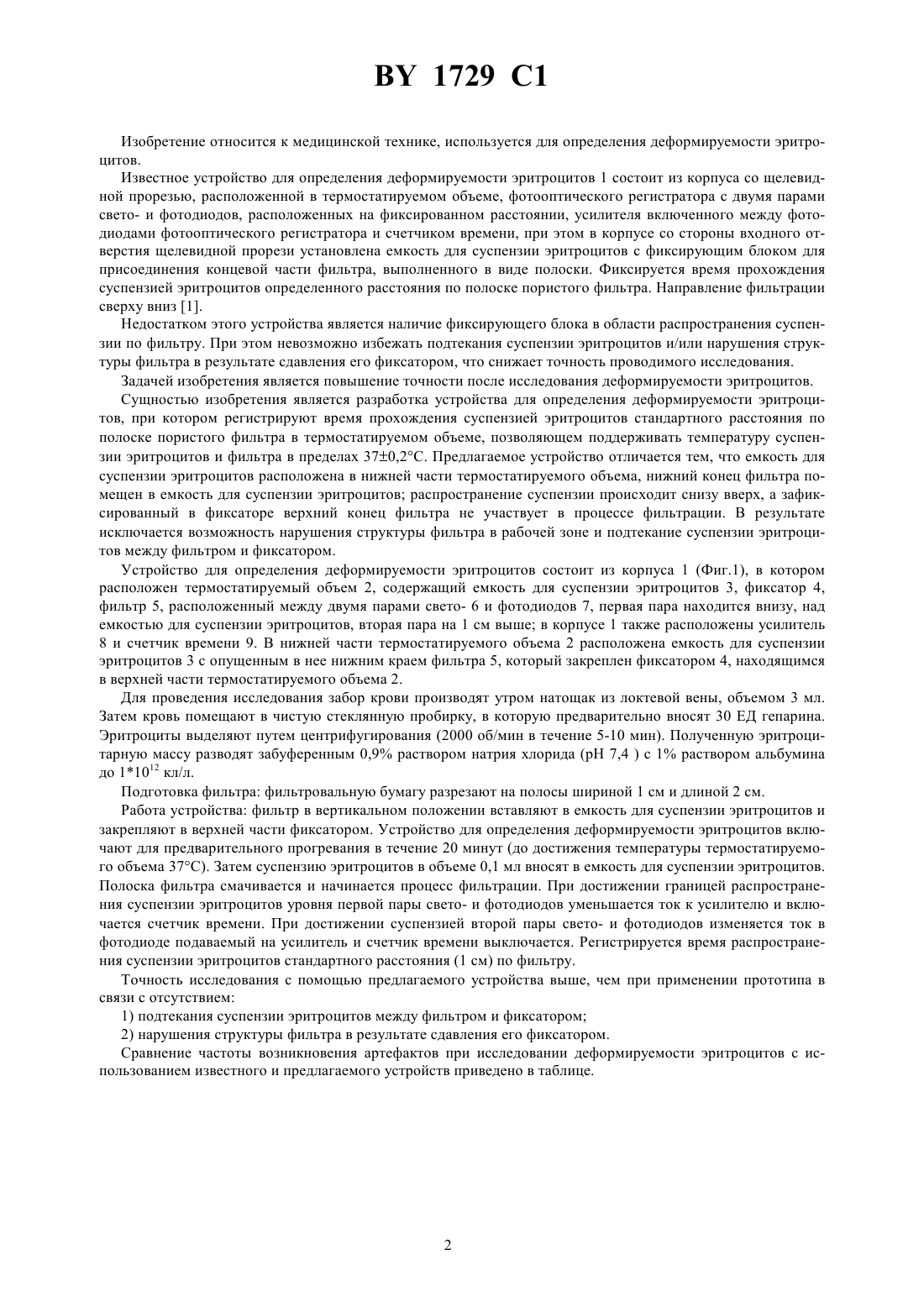

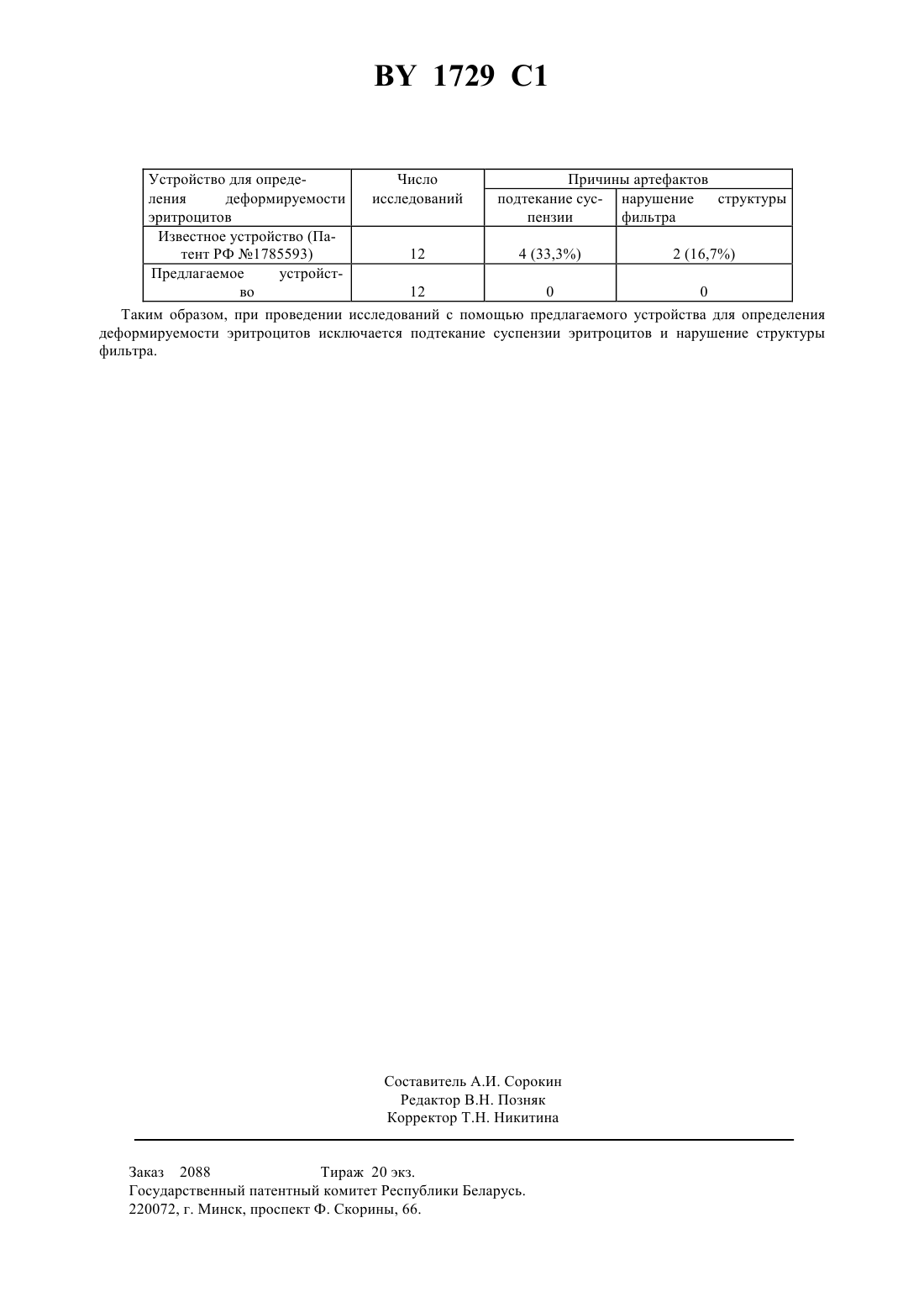

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМИРУЕМОСТИ ЭРИТРОЦИТОВ(71) Заявитель Витебский медицинский институт(73) Патентообладатель Витебский медицинский институт(57) Устройство для определения деформируемости эритроцитов, содержащее корпус, расположенный в нем термостатируемый объем с емкостью для суспензии эритроцитов, пористый фильтр с фиксатором для фиксации конца фильтра, фотооптический регистратор с двумя парами свето- и фотодиодов расположенных на фиксированном расстоянии вдоль полоски фильтра, усилитель, включенный между фотодиодом и счетчиком времени, отличающееся тем, что в фиксаторе зафиксирован верхний конец фильтра, а нижний его конец размещен в емкости для суспензии эритроцитов, установленной в нижней части термостатируемого объема. 1729 1 Изобретение относится к медицинской технике, используется для определения деформируемости эритроцитов. Известное устройство для определения деформируемости эритроцитов 1 состоит из корпуса со щелевидной прорезью, расположенной в термостатируемом объеме, фотооптического регистратора с двумя парами свето- и фотодиодов, расположенных на фиксированном расстоянии, усилителя включенного между фотодиодами фотооптического регистратора и счетчиком времени, при этом в корпусе с стороны входного отверстия щелевидной прорези установлена емкость для суспензии эритроцитов с фиксирующим блоком для присоединения концевой части фильтра, выполненного в виде полоски. Фиксируется время прохождения суспензией эритроцитов определенного расстояния по полоске пористого фильтра. Направление фильтрации сверху вниз 1. Недостатком этого устройства является наличие фиксирующего блока в области распространения суспензии по фильтру. При этом невозможно избежать подтекания суспензии эритроцитов и/или нарушения структуры фильтра в результате сдавления его фиксатором, что снижает точность проводимого исследования. Задачей изобретения является повышение точности после исследования деформируемости эритроцитов. Сущностью изобретения является разработка устройства для определения деформируемости эритроцитов, при котором регистрируют время прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра в термостатируемом объеме, позволяющем поддерживать температуру суспензии эритроцитов и фильтра в пределах 370,2 С. Предлагаемое устройство отличается тем, что емкость для суспензии эритроцитов расположена в нижней части термостатируемого объема, нижний конец фильтра помещен в емкость для суспензии эритроцитов распространение суспензии происходит снизу вверх, а зафиксированный в фиксаторе верхний конец фильтра не участвует в процессе фильтрации. В результате исключается возможность нарушения структуры фильтра в рабочей зоне и подтекание суспензии эритроцитов между фильтром и фиксатором. Устройство для определения деформируемости эритроцитов состоит из корпуса 1 (Фиг.1), в котором расположен термостатируемый объем 2, содержащий емкость для суспензии эритроцитов 3, фиксатор 4,фильтр 5, расположенный между двумя парами свето- 6 и фотодиодов 7, первая пара находится внизу, над емкостью для суспензии эритроцитов, вторая пара на 1 см выше в корпусе 1 также расположены усилитель 8 и счетчик времени 9. В нижней части термостатируемого объема 2 расположена емкость для суспензии эритроцитов 3 с опущенным в нее нижним краем фильтра 5, который закреплен фиксатором 4, находящимся в верхней части термостатируемого объема 2. Для проведения исследования забор крови производят утом натощак из локтевой вены, объемом 3 мл. Затем кровь помещают в чистую стеклянную пробирку, в которую предварительно вносят 30 ЕД гепарина. Эритроциты выделяют путем центрифугирования (2000 об/мин в течение 5-10 мин). Полученную эритроцитарную массу разводят забуференным 0,9 раствором натрия хлорида (рН 7,4 ) с 1 раствором альбумина до 11012 кл/л. Подготовка фильтра фильтровальную бумагу разрезают на полосы шириной 1 см и длиной 2 см. Работа устройства фильтр в вертикальном положении вставляют в емкость для суспензии эритроцитов и закрепляют в верхней части фиксатором. Устройство для определения деформируемости эритроцитов включают для предварительного прогревания в течение 20 минут (до достижения температуры термостатируемого объема 37 С). Затем суспензию эритроцитов в объеме 0,1 мл вносят в емкость для суспензии эритроцитов. Полоска фильтра смачивается и начинается процесс фильтрации. При достижении границей распространения суспензии эритроцитов уровня первой пары свето- и фотодиодов уменьшается ток к усилителю и включается счетчик времени. При достижении суспензией второй пары свето- и фотодиодов изменяется ток в фотодиоде подаваемый на усилитель и счетчик времени выключается. Регистрируется время распространения суспензии эритроцитов стандартного расстояния (1 см) по фильтру. Точность исследования с помощью предлагаемого устройства выше, чем при применении прототипа в связи с отсутствием 1) подтекания суспензии эритроцитов между фильтром и фиксатором 2) нарушения структуры фильтра в результате сдавления его фиксатором. Сравнение частоты возникновения артефактов при исследовании деформируемости эритроцитов с использованием известного и предлагаемого устройств приведено в таблице. Устройство для опредеЧисло Причины артефактов ления деформируемости исследований подтекание сус- нарушение структуры эритроцитов пензии фильтра Известное устройство (Патент РФ 1785593) 12 4 (33,3) 2 (16,7) Предлагаемое устройство 12 0 0 Таким образом, при проведении исследований с помощью предлагаемого устройства для определения деформируемости эритроцитов исключается подтекание суспензии эритроцитов и нарушение структуры фильтра. оставитель А.И. Сорокин Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 2088 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
