Устройство для определения деформируемости эритроцитов

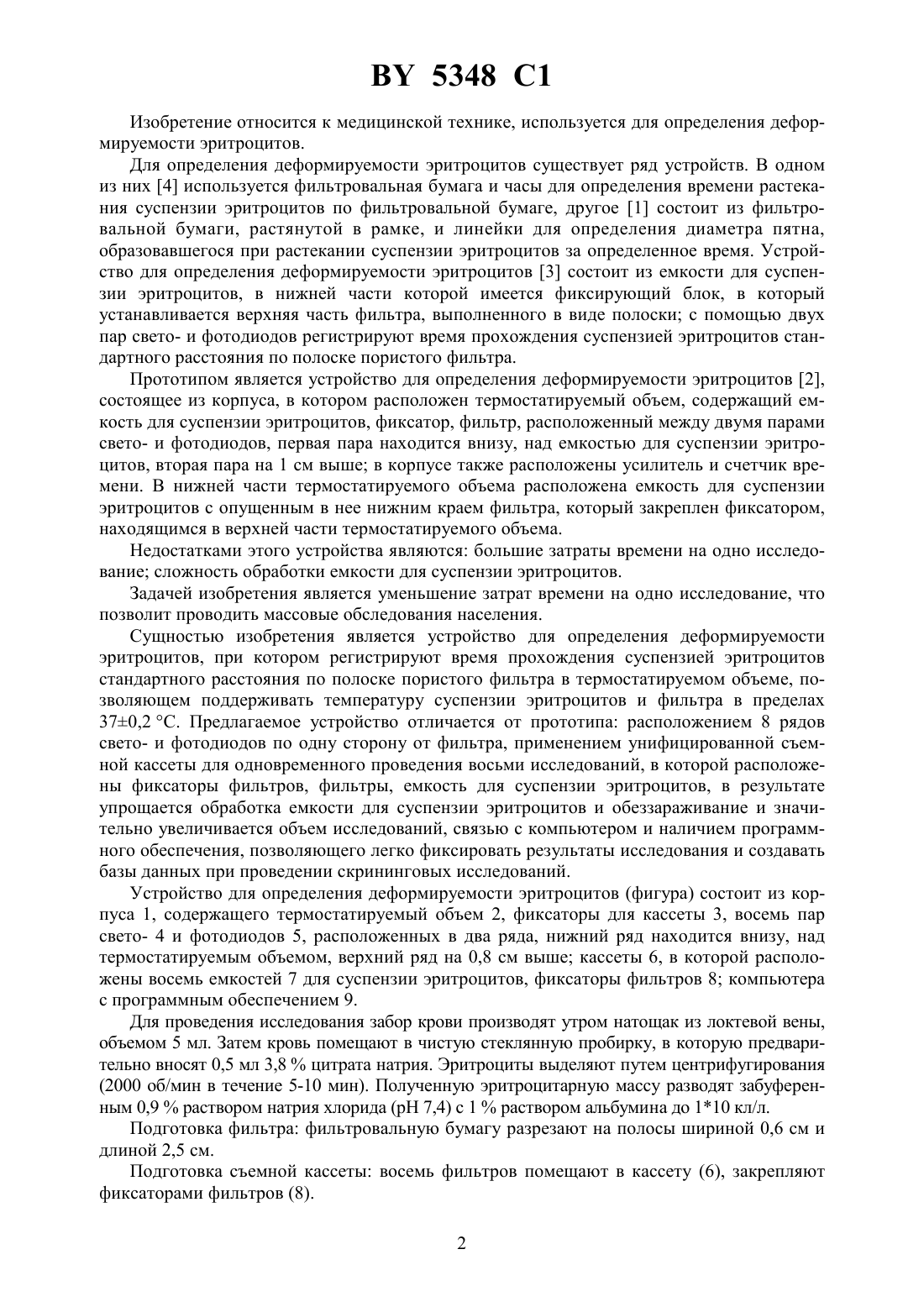

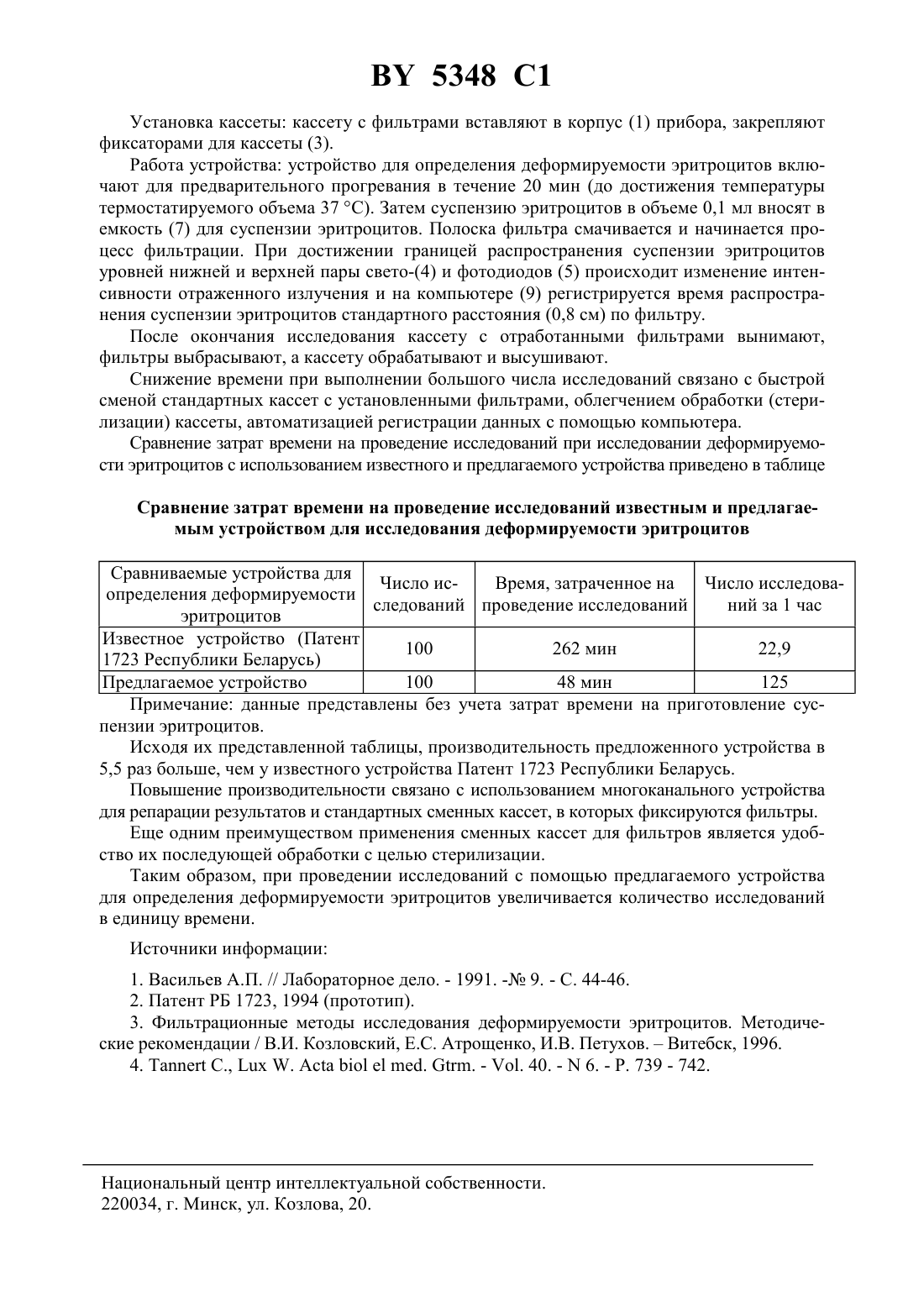

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМИРУЕМОСТИ ЭРИТРОЦИТОВ(71) Заявитель Государственное высшее учебное заведение Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Козловский Владимир Иосифович Петухов Иван Владимирович Коршикова Инна Николаевна(73) Патентообладатель Государственное высшее учебное заведение Витебский государственный ордена Дружбы народов медицинский университет(57) Устройство для определения деформируемости эритроцитов, включающее корпус, содержащий термостатируемый объем, фиксаторы фильтров, расположенные в два ряда пары свето- и фотодиодов, отличающееся тем, что включает восемь пар свето- и фотодиодов, съемную кассету, содержащую восемь емкостей для суспензии эритроцитов и восемь фиксаторов фильтров, при этом свето- и фотодиоды расположены по одну сторону от фильтров для регистрации отраженного от них излучения и регистрации времени распространения суспензии эритроцитов по фильтру на компьютере с соответствующим программным обеспечением. 5348 1 Изобретение относится к медицинской технике, используется для определения деформируемости эритроцитов. Для определения деформируемости эритроцитов существует ряд устройств. В одном из них 4 используется фильтровальная бумага и часы для определения времени растекания суспензии эритроцитов по фильтровальной бумаге, другое 1 состоит из фильтровальной бумаги, растянутой в рамке, и линейки для определения диаметра пятна,образовавшегося при растекании суспензии эритроцитов за определенное время. Устройство для определения деформируемости эритроцитов 3 состоит из емкости для суспензии эритроцитов, в нижней части которой имеется фиксирующий блок, в который устанавливается верхняя часть фильтра, выполненного в виде полоски с помощью двух пар свето- и фотодиодов регистрируют время прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра. Прототипом является устройство для определения деформируемости эритроцитов 2,состоящее из корпуса, в котором расположен термостатируемый объем, содержащий емкость для суспензии эритроцитов, фиксатор, фильтр, расположенный между двумя парами свето- и фотодиодов, первая пара находится внизу, над емкостью для суспензии эритроцитов, вторая пара на 1 см выше в корпусе также расположены усилитель и счетчик времени. В нижней части термостатируемого объема расположена емкость для суспензии эритроцитов с опущенным в нее нижним краем фильтра, который закреплен фиксатором,находящимся в верхней части термостатируемого объема. Недостатками этого устройства являются большие затраты времени на одно исследование сложность обработки емкости для суспензии эритроцитов. Задачей изобретения является уменьшение затрат времени на одно исследование, что позволит проводить массовые обследования населения. Сущностью изобретения является устройство для определения деформируемости эритроцитов, при котором регистрируют время прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра в термостатируемом объеме, позволяющем поддерживать температуру суспензии эритроцитов и фильтра в пределах 370,2 С. Предлагаемое устройство отличается от прототипа расположением 8 рядов свето- и фотодиодов по одну сторону от фильтра, применением унифицированной съемной кассеты для одновременного проведения восьми исследований, в которой расположены фиксаторы фильтров, фильтры, емкость для суспензии эритроцитов, в результате упрощается обработка емкости для суспензии эритроцитов и обеззараживание и значительно увеличивается объем исследований, связью с компьютером и наличием программного обеспечения, позволяющего легко фиксировать результаты исследования и создавать базы данных при проведении скрининговых исследований. Устройство для определения деформируемости эритроцитов (фигура) состоит из корпуса 1, содержащего термостатируемый объем 2, фиксаторы для кассеты 3, восемь пар свето- 4 и фотодиодов 5, расположенных в два ряда, нижний ряд находится внизу, над термостатируемым объемом, верхний ряд на 0,8 см выше кассеты 6, в которой расположены восемь емкостей 7 для суспензии эритроцитов, фиксаторы фильтров 8 компьютера с программным обеспечением 9. Для проведения исследования забор крови производят утром натощак из локтевой вены,объемом 5 мл. Затем кровь помещают в чистую стеклянную пробирку, в которую предварительно вносят 0,5 мл 3,8 цитрата натрия. Эритроциты выделяют путем центрифугирования(2000 об/мин в течение 5-10 мин). Полученную эритроцитарную массу разводят забуференным 0,9 раствором натрия хлорида (рН 7,4) с 1 раствором альбумина до 110 кл/л. Подготовка фильтра фильтровальную бумагу разрезают на полосы шириной 0,6 см и длиной 2,5 см. Подготовка съемной кассеты восемь фильтров помещают в кассету (6), закрепляют фиксаторами фильтров (8). 2 5348 1 Установка кассеты кассету с фильтрами вставляют в корпус (1) прибора, закрепляют фиксаторами для кассеты (3). Работа устройства устройство для определения деформируемости эритроцитов включают для предварительного прогревания в течение 20 мин (до достижения температуры термостатируемого объема 37 ). Затем суспензию эритроцитов в объеме 0,1 мл вносят в емкость (7) для суспензии эритроцитов. Полоска фильтра смачивается и начинается процесс фильтрации. При достижении границей распространения суспензии эритроцитов уровней нижней и верхней пары свето-(4) и фотодиодов (5) происходит изменение интенсивности отраженного излучения и на компьютере (9) регистрируется время распространения суспензии эритроцитов стандартного расстояния (0,8 см) по фильтру. После окончания исследования кассету с отработанными фильтрами вынимают,фильтры выбрасывают, а кассету обрабатывают и высушивают. Снижение времени при выполнении большого числа исследований связано с быстрой сменой стандартных кассет с установленными фильтрами, облегчением обработки (стерилизации) кассеты, автоматизацией регистрации данных с помощью компьютера. Сравнение затрат времени на проведение исследований при исследовании деформируемости эритроцитов с использованием известного и предлагаемого устройства приведено в таблице Сравнение затрат времени на проведение исследований известным и предлагаемым устройством для исследования деформируемости эритроцитов Сравниваемые устройства для Число исВремя, затраченное на Число исследоваопределения деформируемости следований проведение исследований ний за 1 час эритроцитов Известное устройство (Патент 100 262 мин 22,9 1723 Республики Беларусь) Предлагаемое устройство 100 48 мин 125 Примечание данные представлены без учета затрат времени на приготовление суспензии эритроцитов. Исходя их представленной таблицы, производительность предложенного устройства в 5,5 раз больше, чем у известного устройства Патент 1723 Республики Беларусь. Повышение производительности связано с использованием многоканального устройства для репарации результатов и стандартных сменных кассет, в которых фиксируются фильтры. Еще одним преимуществом применения сменных кассет для фильтров является удобство их последующей обработки с целью стерилизации. Таким образом, при проведении исследований с помощью предлагаемого устройства для определения деформируемости эритроцитов увеличивается количество исследований в единицу времени. Источники информации 1. Васильев А.П. // Лабораторное дело. - 1991. - 9. - С. 44-46. 2. Патент РБ 1723, 1994 (прототип). 3. Фильтрационные методы исследования деформируемости эритроцитов. Методические рекомендации / В.И. Козловский, Е.С. Атрощенко, И.В. Петухов.Витебск, 1996. 4.С.,.. . - . 40. -6. - . 739 - 742. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
