Устройство для определения деформируемости эритроцитов

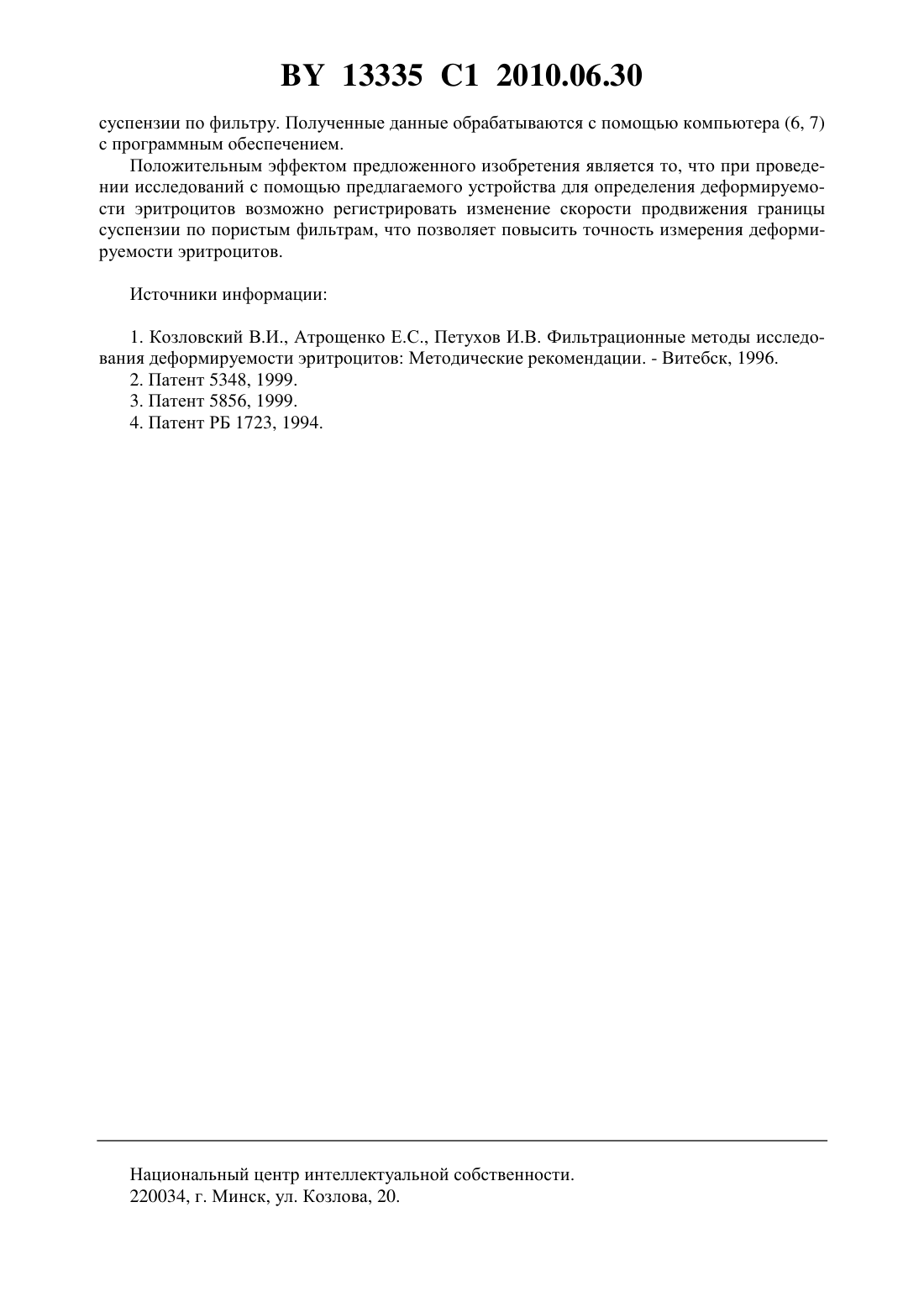

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМИРУЕМОСТИ ЭРИТРОЦИТОВ(71) Заявитель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(72) Авторы Козловский Владимир Иосифович Козловская Светлана Петровна Сероухова Ольга Павловна Дубас Ирина Олеговна(73) Патентообладатель Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет(57) Устройство для определения деформируемости эритроцитов фильтрационным методом, включающее корпус, содержащий термостатируемый объем с емкостью для суспензии эритроцитов, полоску пористого фильтра и фиксаторы для него, отличающееся тем,что включает фотокамеру для регистрации изменения скорости прохождения суспензии эритроцитов стандартного расстояния по полоске пористого фильтра. Изобретение относится к медицинской технике, используется для определения деформируемости эритроцитов. Существует ряд аналогов данного устройства 1, 2, 3. Одно из них состоит из емкости для суспензии эритроцитов, в начальной части которой имеется фиксирующий блок, в который устанавливается верхняя часть фильтра, выполненная в виде полоски с помощью двух пар свето- и фотодиодов регистрируют время прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра 1. В другом установлено 8 пар светодиодов и 8 емкостей для суспензии эритроцитов 2. Устройство для определения 13335 1 2010.06.30 деформируемости эритроцитов имеет оптическую систему, состоящую из свето- и фотодиодов, установленных с возможностью регистрации отраженного от пористого фильтра света, расположенных в герметичном блоке и защищенных прозрачным стеклом 3. Недостатком всех известных устройств является невозможность регистрации изменений скорости продвижения суспензии по фильтрам. Прототипом данного изобретения является устройство для определения деформируемости эритроцитов, состоящее из корпуса, в котором расположены термостатируемый объем, содержащий емкость для суспензии эритроцитов, фиксатор, фильтр, расположенный между двумя парами свето- и фотодиодов, первая пара которых находится внизу, над емкостью для суспензии эритроцитов, вторая пара на 1 см выше в корпусе также расположены усилитель и счетчик времени. В нижней части термостатируемого объема расположена емкость для суспензии эритроцитов с опущенным в нее нижним краем фильтра,который закреплен фиксатором, находящимся в верхней части термостатируемого объема 4. Деформируемость эритроцитов регистрируется по времени прохождения суспензией эритроцитов стандартного расстояния по пористым фильтрам. В связи с тем, что регистрируется изменение отраженного света от поверхности фильтра, для получения достаточно мощного сигнала необходима достаточно большая площадь. Еще одним фактором, снижающим точность измерения, является отсутствие фокусировки света. Недостатками прототипа являются невозможность регистрации изменений скорости продвижения суспензии по фильтрам недостаточная точность измерения в связи с тем,что устройство регистрирует не непосредственно изменения движения границы суспензии по фильтрам, а изменения отраженного света отсутствие оптической системы фокусировки изменений светового потока. Задачей изобретения является разработка устройства, позволяющего регистрировать изменение скорости продвижения границы суспензии по пористым фильтрам, что позволит повысить точность измерения деформируемости эритроцитов. Реализация данной задачи достигается за счет того, что предлагаемое устройство содержит фотокамеру, что обеспечивает регистрацию изменения скорости прохождения суспензией эритроцитов стандартного расстояния по полоске пористого фильтра. Изобретение поясняется следующими графическими материалами. На фигуре изображен общий вид предлагаемого устройства Устройство для определения деформируемости эритроцитов состоит из корпуса (1),содержащего термостатируемый объем (2), пористого фильтра (3), фиксаторов (4) для пористого фильтра, фотокамеры (5) для регистрации изображения полоски пористого фильтра и его изменений во время исследования. Для проведения исследования забор крови производят утром натощак из локтевой вены, объемом 5 мл. Затем кровь помещают в чистую стеклянную пробирку, в которую предварительно вносят 0,5 мл 3,8 цитрата натрия. Эритроциты выделяют путем центрифугирования (2000 об/мин в течение 5-10 мин). Полученную эритроцитарную массу разводят забуференным 0,9 раствором натрия хлорида ( 7,4) с 1 раствором альбумина до 110 кл/л. Подготовка фильтра фильтровальную бумагу разрезают на полосы шириной 0,6 см и длиной 2,5 см. Фильтры вставляют в корпус прибора, закрепляют фиксаторами. Устройство работает следующим образом. Устройство для определения деформируемости эритроцитов включают для предварительного прогревания в течение 20 мин (до достижения температуры термостатируемого объема 37 С). Затем суспензию эритроцитов в объеме 0,1 мл вносят в емкость для суспензии эритроцитов (2). При этом полоску фильтра (3) смачивают и начинают процесс фильтрации. При распространении суспензии эритроцитов по фильтру фотокамера (5) регистрирует скорость продвижения границы 2 13335 1 2010.06.30 суспензии по фильтру. Полученные данные обрабатываются с помощью компьютера (6, 7) с программным обеспечением. Положительным эффектом предложенного изобретения является то, что при проведении исследований с помощью предлагаемого устройства для определения деформируемости эритроцитов возможно регистрировать изменение скорости продвижения границы суспензии по пористым фильтрам, что позволяет повысить точность измерения деформируемости эритроцитов. Источники информации 1. Козловский В.И., Атрощенко Е.С., Петухов И.В. Фильтрационные методы исследования деформируемости эритроцитов Методические рекомендации. - Витебск, 1996. 2. Патент 5348, 1999. 3. Патент 5856, 1999. 4. Патент РБ 1723, 1994. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
