Электромагнитный двигатель

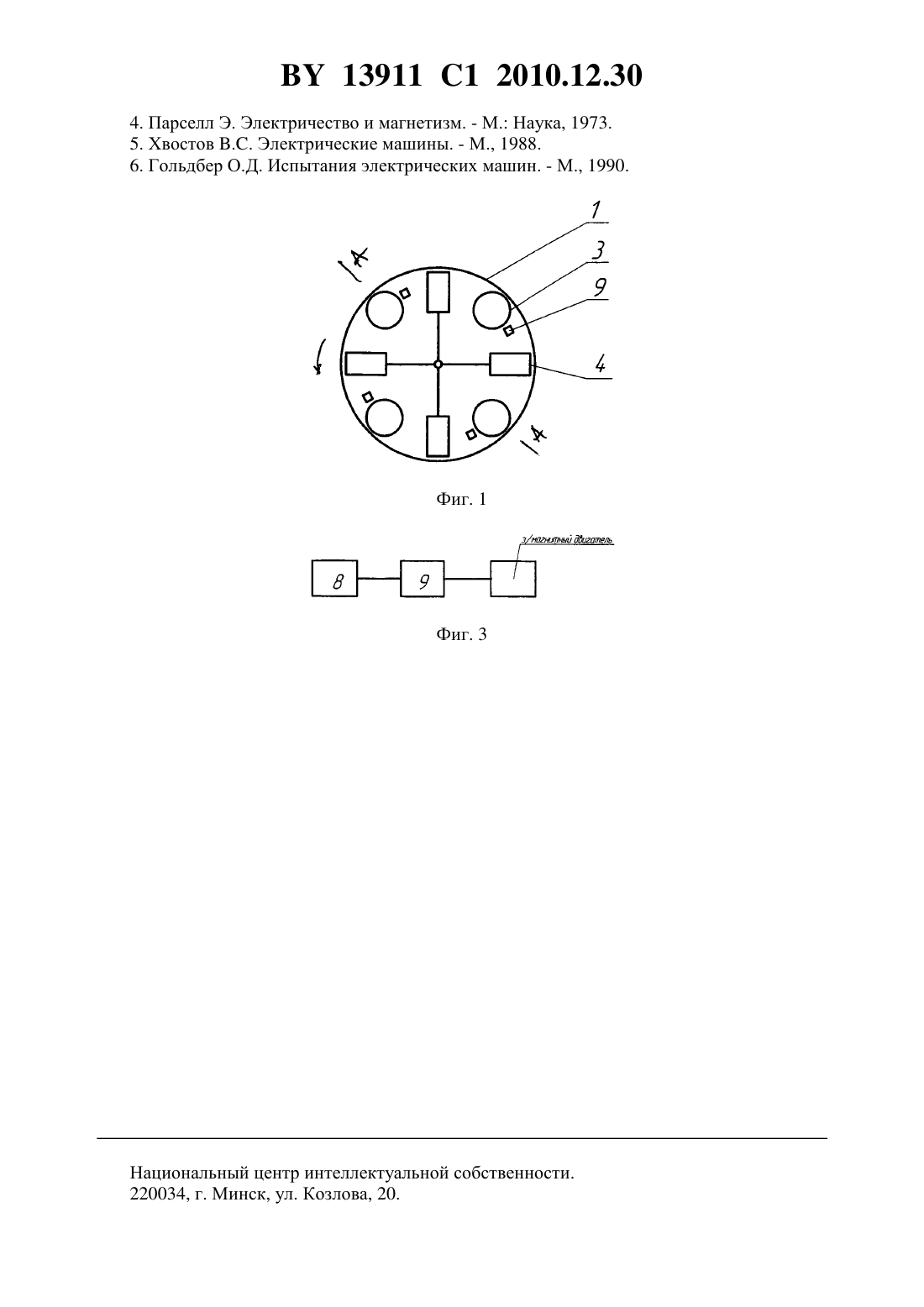

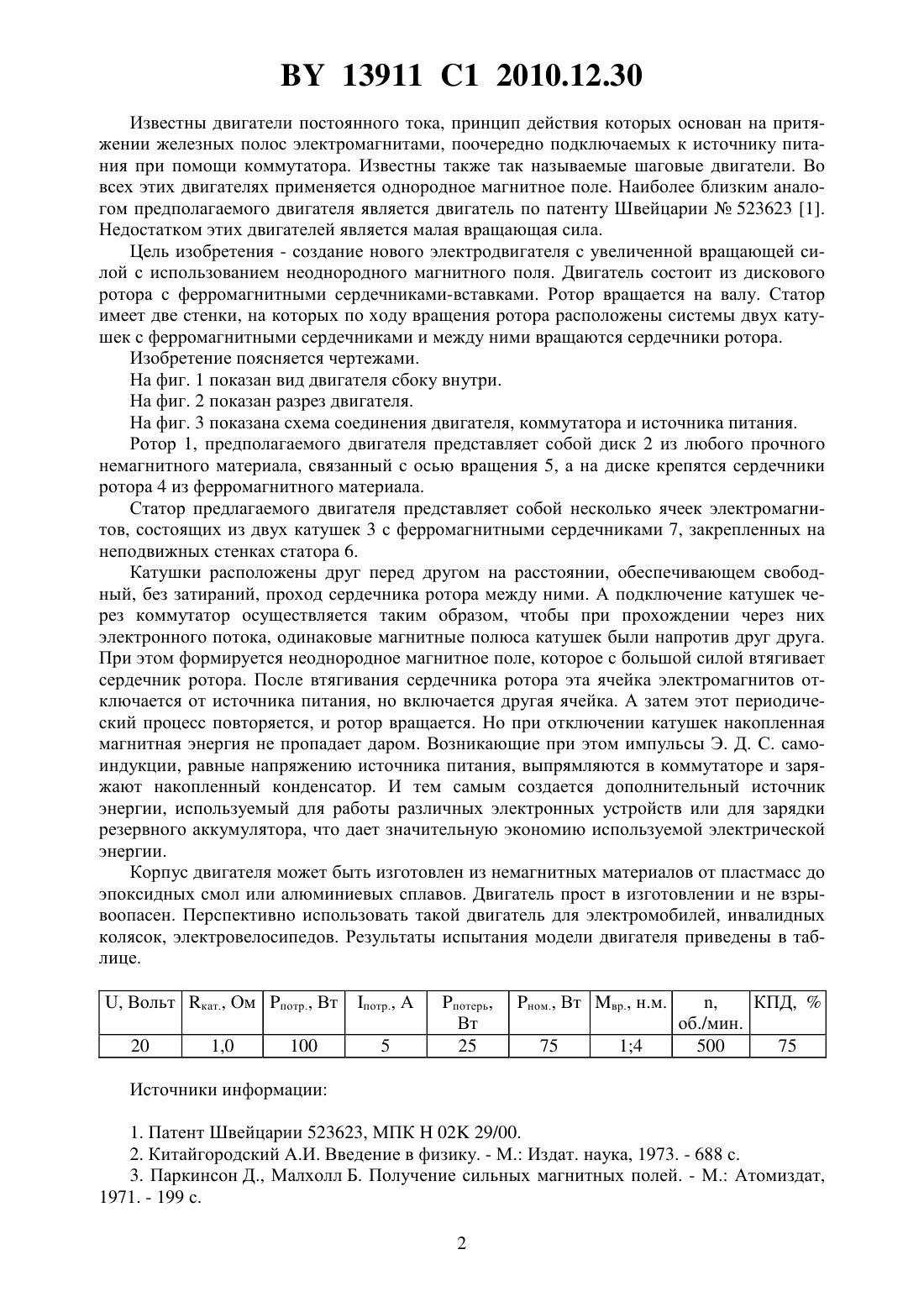

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Кривонос Анатолий Николаевич Мазурин Геннадий Владимирович(72) Авторы Кривонос Анатолий Николаевич Мазурин Геннадий Владимирович(73) Патентообладатели Кривонос Анатолий Николаевич Мазурин Геннадий Владимирович(57) Электромагнитный двигатель, содержащий статор, ротор и коммутатор, отличающийся тем, что на неподвижных стенках статора по ходу вращения ротора закреплены системы из двух катушек каждая с ферромагнитными сердечниками, катушки системы расположены друг перед другом на расстоянии, достаточном для прохождения между ними сердечника ротора, выполненного в виде лопаток из ферромагнитного материала, причем каждая система катушек подключена к источнику питания через коммутатор с возможностью управления таким образом, что при пропускании электрического тока одноименные магнитные полюсы катушек системы были расположены напротив друг друга с образованием неоднородного магнитного поля для втягивания упомянутых лопаток и образования вращающего момента на роторе и, после полного втягивания лопаток ротора, отключения тока и включения следующей системы катушек для продолжения вращения ротора. 13911 1 2010.12.30 Известны двигатели постоянного тока, принцип действия которых основан на притяжении железных полос электромагнитами, поочередно подключаемых к источнику питания при помощи коммутатора. Известны также так называемые шаговые двигатели. Во всех этих двигателях применяется однородное магнитное поле. Наиболее близким аналогом предполагаемого двигателя является двигатель по патенту Швейцарии 523623 1. Недостатком этих двигателей является малая вращающая сила. Цель изобретения - создание нового электродвигателя с увеличенной вращающей силой с использованием неоднородного магнитного поля. Двигатель состоит из дискового ротора с ферромагнитными сердечниками-вставками. Ротор вращается на валу. Статор имеет две стенки, на которых по ходу вращения ротора расположены системы двух катушек с ферромагнитными сердечниками и между ними вращаются сердечники ротора. Изобретение поясняется чертежами. На фиг. 1 показан вид двигателя сбоку внутри. На фиг. 2 показан разрез двигателя. На фиг. 3 показана схема соединения двигателя, коммутатора и источника питания. Ротор 1, предполагаемого двигателя представляет собой диск 2 из любого прочного немагнитного материала, связанный с осью вращения 5, а на диске крепятся сердечники ротора 4 из ферромагнитного материала. Статор предлагаемого двигателя представляет собой несколько ячеек электромагнитов, состоящих из двух катушек 3 с ферромагнитными сердечниками 7, закрепленных на неподвижных стенках статора 6. Катушки расположены друг перед другом на расстоянии, обеспечивающем свободный, без затираний, проход сердечника ротора между ними. А подключение катушек через коммутатор осуществляется таким образом, чтобы при прохождении через них электронного потока, одинаковые магнитные полюса катушек были напротив друг друга. При этом формируется неоднородное магнитное поле, которое с большой силой втягивает сердечник ротора. После втягивания сердечника ротора эта ячейка электромагнитов отключается от источника питания, но включается другая ячейка. А затем этот периодический процесс повторяется, и ротор вращается. Но при отключении катушек накопленная магнитная энергия не пропадает даром. Возникающие при этом импульсы Э. Д. С. самоиндукции, равные напряжению источника питания, выпрямляются в коммутаторе и заряжают накопленный конденсатор. И тем самым создается дополнительный источник энергии, используемый для работы различных электронных устройств или для зарядки резервного аккумулятора, что дает значительную экономию используемой электрической энергии. Корпус двигателя может быть изготовлен из немагнитных материалов от пластмасс до эпоксидных смол или алюминиевых сплавов. Двигатель прост в изготовлении и не взрывоопасен. Перспективно использовать такой двигатель для электромобилей, инвалидных колясок, электровелосипедов. Результаты испытания модели двигателя приведены в таблице. Источники информации 1. Патент Швейцарии 523623, МПК 02 29/00. 2. Китайгородский А.И. Введение в физику. - М. Издат. наука, 1973. - 688 с. 3. Паркинсон Д., Малхолл Б. Получение сильных магнитных полей. - М. Атомиздат,1971. - 199 с. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
