Кротователь

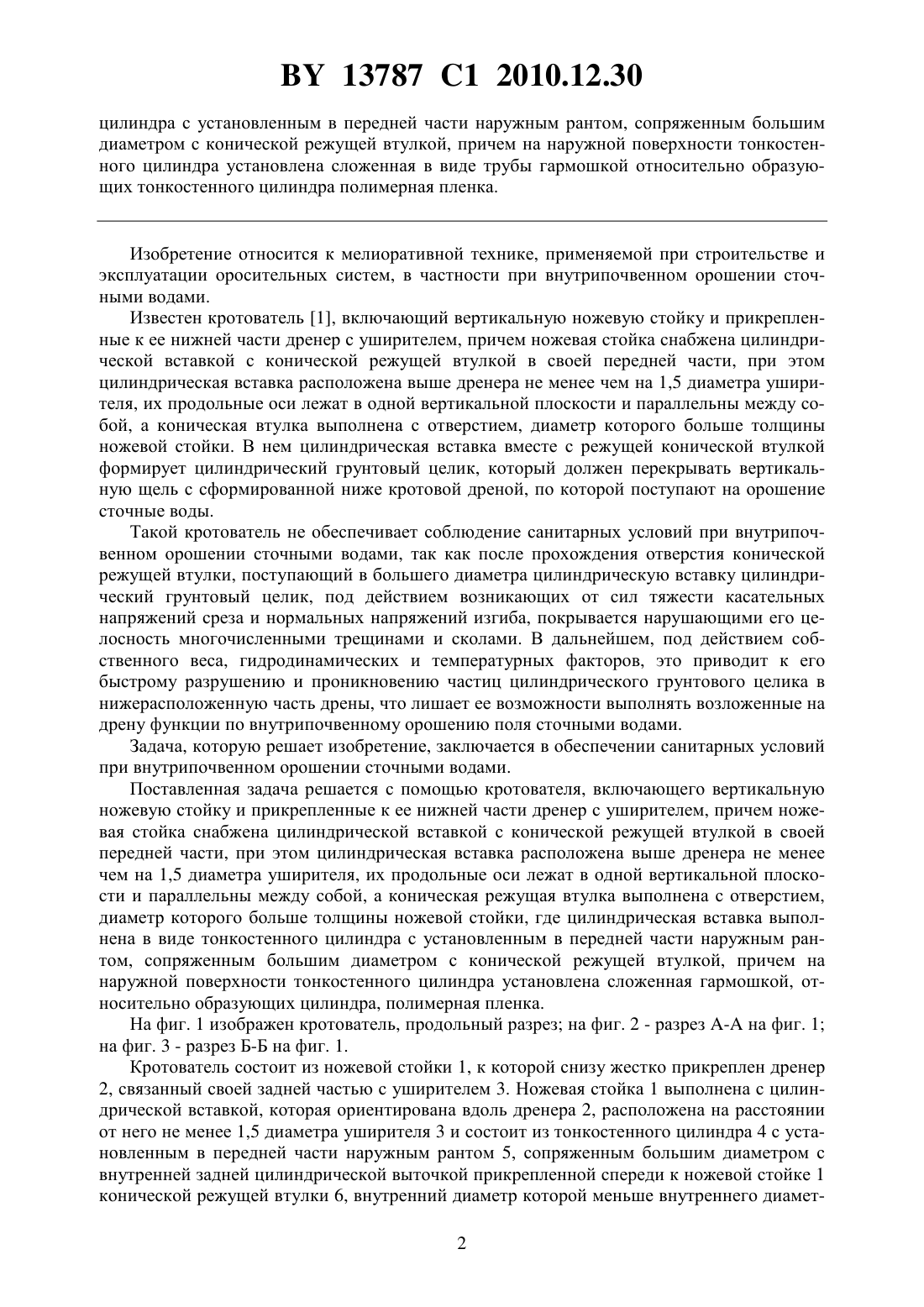

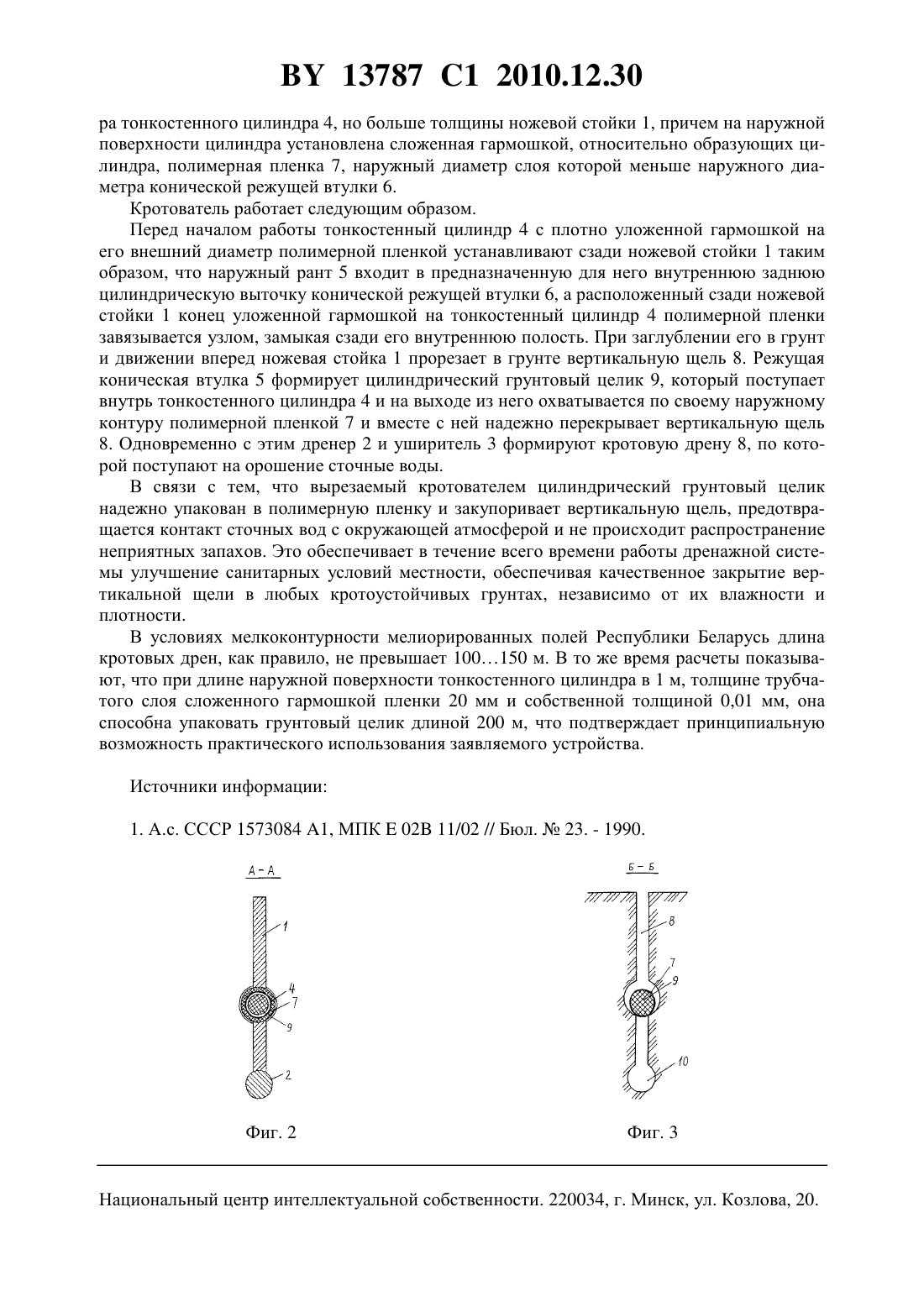

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кротователь, включающий вертикальную ножевую стойку и прикрепленный к ее нижней части дренер с уширителем, причем ножевая стойка снабжена цилиндрической вставкой с конической режущей втулкой в своей передней части, при этом цилиндрическая вставка расположена выше дренера не менее чем на 1,5 диаметра уширителя, их продольные оси лежат в одной вертикальной плоскости и параллельны между собой, а коническая режущая втулка выполнена с отверстием, диаметр которого больше толщины ножевой стойки, отличающийся тем, что цилиндрическая вставка выполнена в виде тонкостенного 13787 1 2010.12.30 цилиндра с установленным в передней части наружным рантом, сопряженным большим диаметром с конической режущей втулкой, причем на наружной поверхности тонкостенного цилиндра установлена сложенная в виде трубы гармошкой относительно образующих тонкостенного цилиндра полимерная пленка. Изобретение относится к мелиоративной технике, применяемой при строительстве и эксплуатации оросительных систем, в частности при внутрипочвенном орошении сточными водами. Известен кротователь 1, включающий вертикальную ножевую стойку и прикрепленные к ее нижней части дренер с уширителем, причем ножевая стойка снабжена цилиндрической вставкой с конической режущей втулкой в своей передней части, при этом цилиндрическая вставка расположена выше дренера не менее чем на 1,5 диаметра уширителя, их продольные оси лежат в одной вертикальной плоскости и параллельны между собой, а коническая втулка выполнена с отверстием, диаметр которого больше толщины ножевой стойки. В нем цилиндрическая вставка вместе с режущей конической втулкой формирует цилиндрический грунтовый целик, который должен перекрывать вертикальную щель с сформированной ниже кротовой дреной, по которой поступают на орошение сточные воды. Такой кротователь не обеспечивает соблюдение санитарных условий при внутрипочвенном орошении сточными водами, так как после прохождения отверстия конической режущей втулки, поступающий в большего диаметра цилиндрическую вставку цилиндрический грунтовый целик, под действием возникающих от сил тяжести касательных напряжений среза и нормальных напряжений изгиба, покрывается нарушающими его целосность многочисленными трещинами и сколами. В дальнейшем, под действием собственного веса, гидродинамических и температурных факторов, это приводит к его быстрому разрушению и проникновению частиц цилиндрического грунтового целика в нижерасположенную часть дрены, что лишает ее возможности выполнять возложенные на дрену функции по внутрипочвенному орошению поля сточными водами. Задача, которую решает изобретение, заключается в обеспечении санитарных условий при внутрипочвенном орошении сточными водами. Поставленная задача решается с помощью кротователя, включающего вертикальную ножевую стойку и прикрепленные к ее нижней части дренер с уширителем, причем ножевая стойка снабжена цилиндрической вставкой с конической режущей втулкой в своей передней части, при этом цилиндрическая вставка расположена выше дренера не менее чем на 1,5 диаметра уширителя, их продольные оси лежат в одной вертикальной плоскости и параллельны между собой, а коническая режущая втулка выполнена с отверстием,диаметр которого больше толщины ножевой стойки, где цилиндрическая вставка выполнена в виде тонкостенного цилиндра с установленным в передней части наружным рантом, сопряженным большим диаметром с конической режущей втулкой, причем на наружной поверхности тонкостенного цилиндра установлена сложенная гармошкой, относительно образующих цилиндра, полимерная пленка. На фиг. 1 изображен кротователь, продольный разрез на фиг. 2 - разрез - на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1. Кротователь состоит из ножевой стойки 1, к которой снизу жестко прикреплен дренер 2, связанный своей задней частью с уширителем 3. Ножевая стойка 1 выполнена с цилиндрической вставкой, которая ориентирована вдоль дренера 2, расположена на расстоянии от него не менее 1,5 диаметра уширителя 3 и состоит из тонкостенного цилиндра 4 с установленным в передней части наружным рантом 5, сопряженным большим диаметром с внутренней задней цилиндрической выточкой прикрепленной спереди к ножевой стойке 1 конической режущей втулки 6, внутренний диаметр которой меньше внутреннего диамет 2 13787 1 2010.12.30 ра тонкостенного цилиндра 4, но больше толщины ножевой стойки 1, причем на наружной поверхности цилиндра установлена сложенная гармошкой, относительно образующих цилиндра, полимерная пленка 7, наружный диаметр слоя которой меньше наружного диаметра конической режущей втулки 6. Кротователь работает следующим образом. Перед началом работы тонкостенный цилиндр 4 с плотно уложенной гармошкой на его внешний диаметр полимерной пленкой устанавливают сзади ножевой стойки 1 таким образом, что наружный рант 5 входит в предназначенную для него внутреннюю заднюю цилиндрическую выточку конической режущей втулки 6, а расположенный сзади ножевой стойки 1 конец уложенной гармошкой на тонкостенный цилиндр 4 полимерной пленки завязывается узлом, замыкая сзади его внутреннюю полость. При заглублении его в грунт и движении вперед ножевая стойка 1 прорезает в грунте вертикальную щель 8. Режущая коническая втулка 5 формирует цилиндрический грунтовый целик 9, который поступает внутрь тонкостенного цилиндра 4 и на выходе из него охватывается по своему наружному контуру полимерной пленкой 7 и вместе с ней надежно перекрывает вертикальную щель 8. Одновременно с этим дренер 2 и уширитель 3 формируют кротовую дрену 8, по которой поступают на орошение сточные воды. В связи с тем, что вырезаемый кротователем цилиндрический грунтовый целик надежно упакован в полимерную пленку и закупоривает вертикальную щель, предотвращается контакт сточных вод с окружающей атмосферой и не происходит распространение неприятных запахов. Это обеспечивает в течение всего времени работы дренажной системы улучшение санитарных условий местности, обеспечивая качественное закрытие вертикальной щели в любых кротоустойчивых грунтах, независимо от их влажности и плотности. В условиях мелкоконтурности мелиорированных полей Республики Беларусь длина кротовых дрен, как правило, не превышает 100150 м. В то же время расчеты показывают, что при длине наружной поверхности тонкостенного цилиндра в 1 м, толщине трубчатого слоя сложенного гармошкой пленки 20 мм и собственной толщиной 0,01 мм, она способна упаковать грунтовый целик длиной 200 м, что подтверждает принципиальную возможность практического использования заявляемого устройства. Источники информации 1. А.с. СССР 1573084 1, МПК 02 11/02 // Бюл.23. - 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
