Кротователь

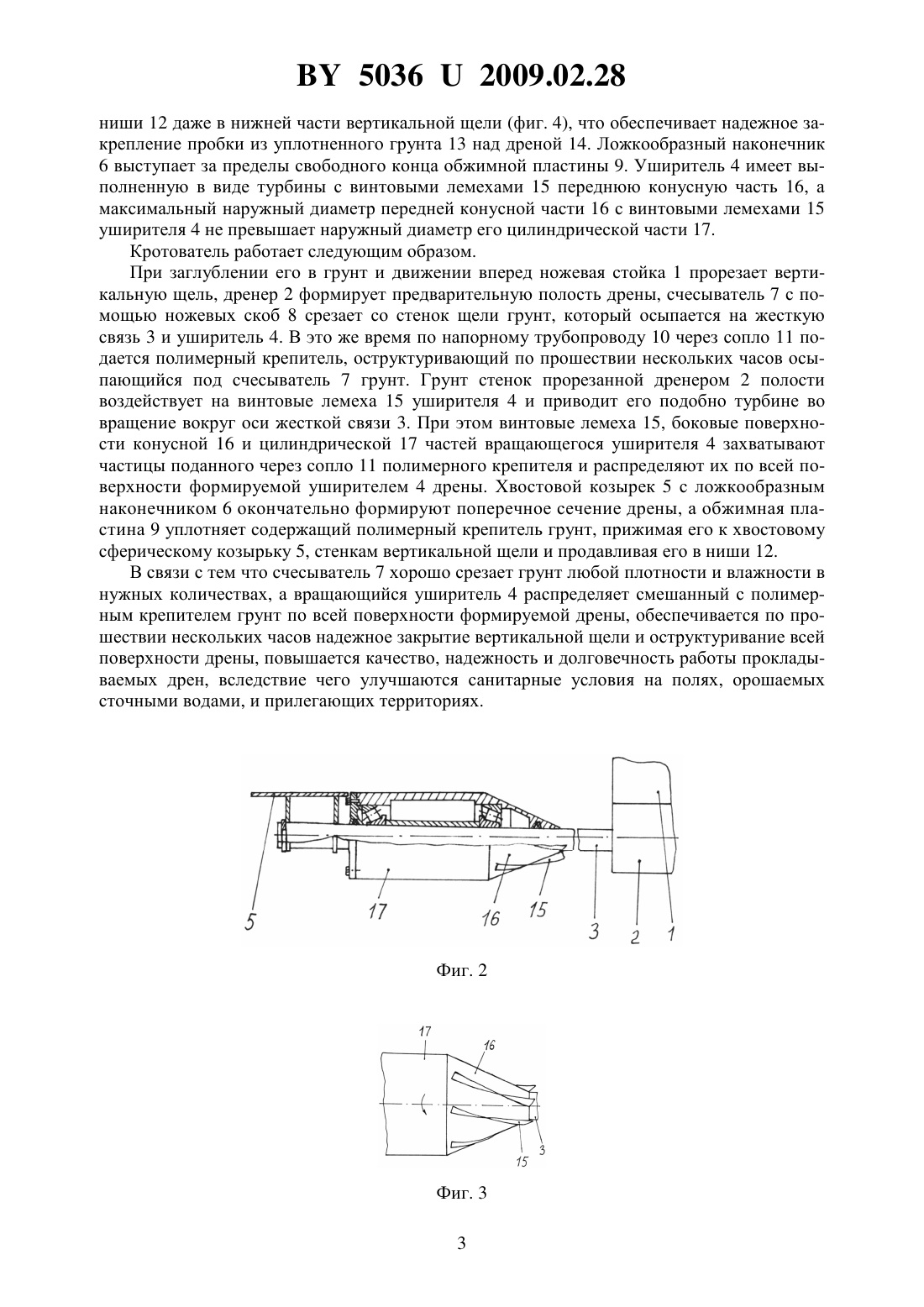

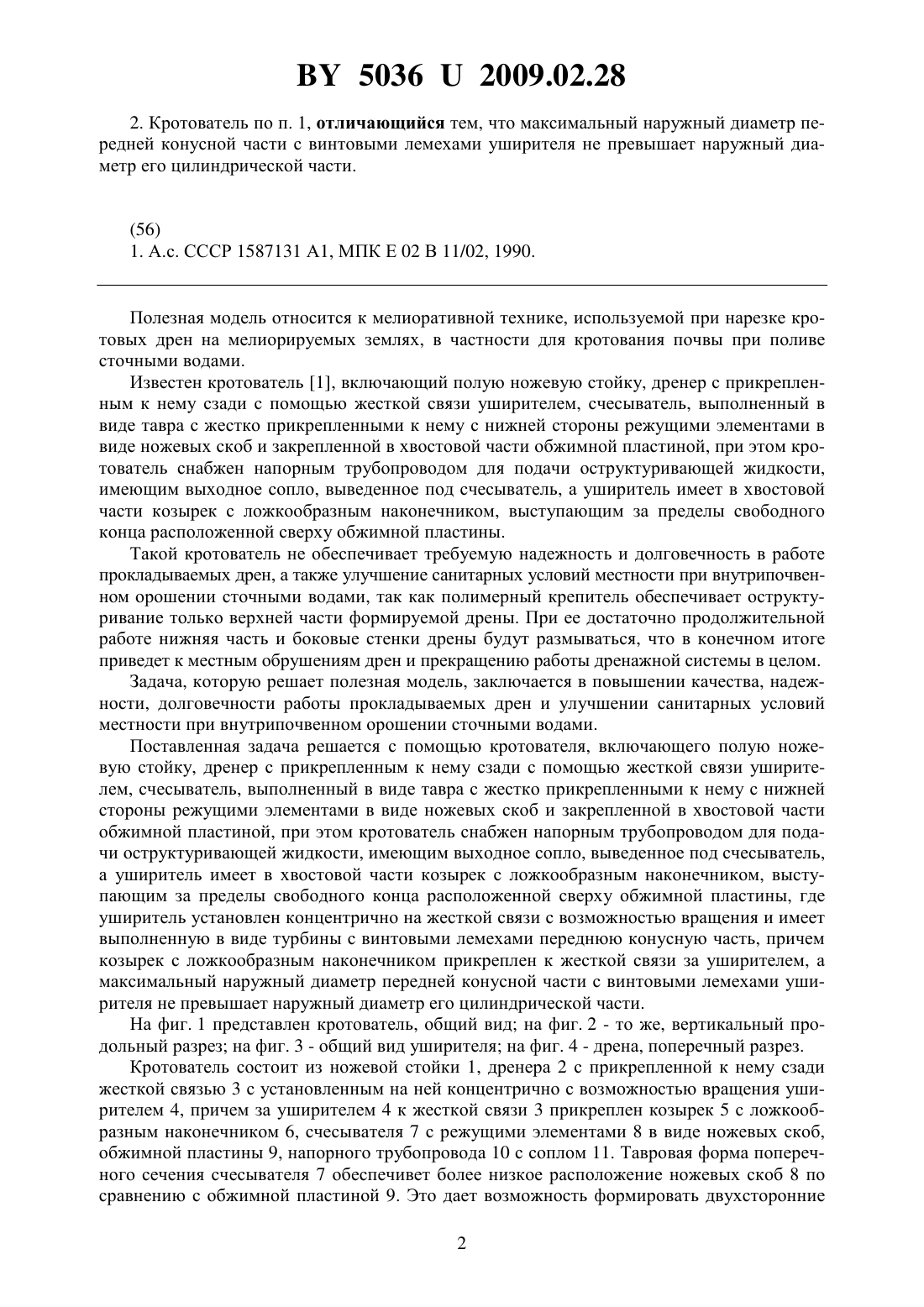

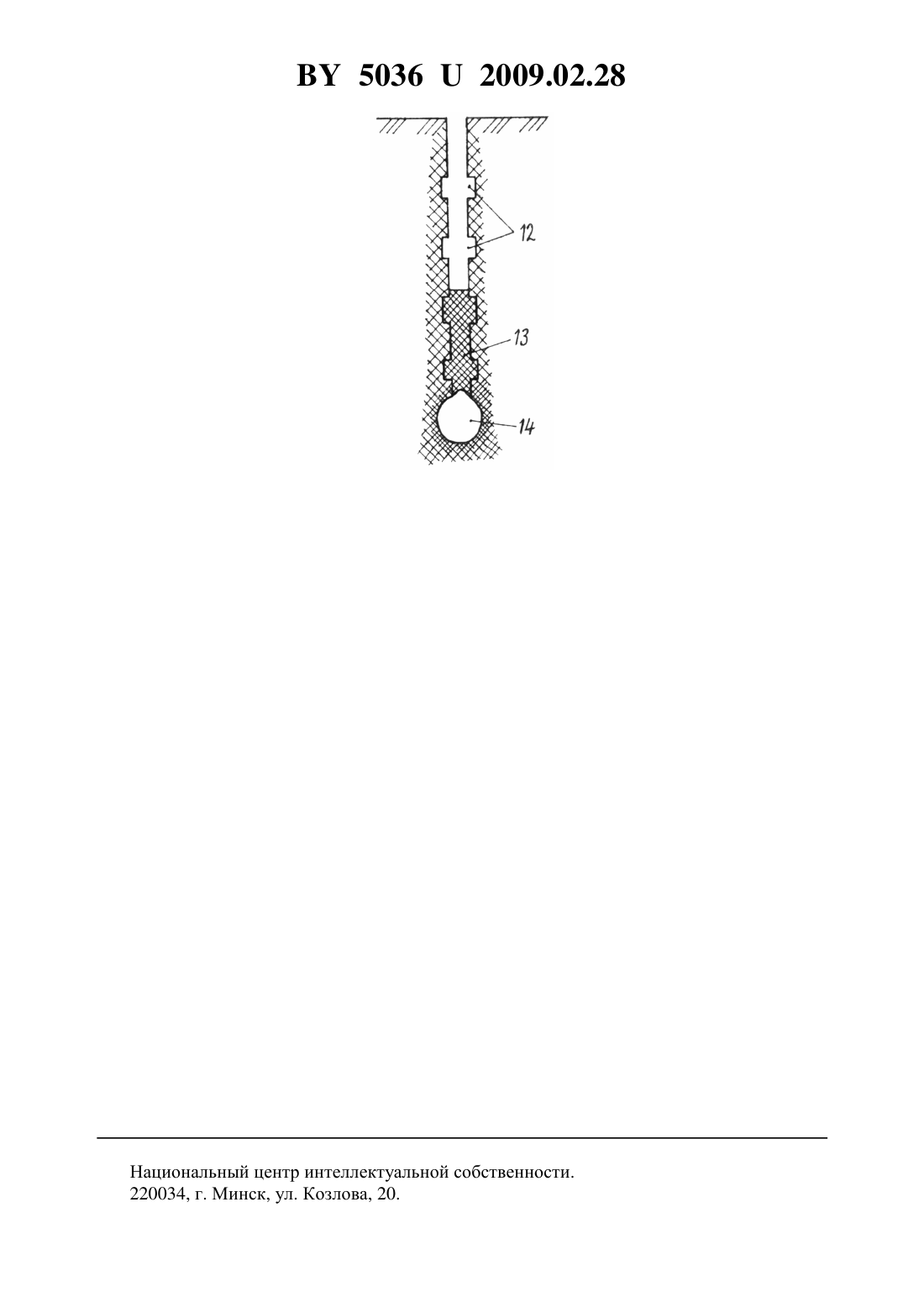

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Кротователь, включающий полую ножевую стойку, дренер с прикрепленным к нему сзади с помощью жесткой связи уширителем, счесыватель, выполненный в виде тавра с жестко прикрепленными к нему с нижней стороны режущими элементами в виде ножевых скоб и закрепленной в хвостовой части обжимной пластиной, при этом кротователь снабжен напорным трубопроводом для подачи оструктуривающей жидкости, имеющим выходное сопло, выведенное под счесыватель, а уширитель имеет в хвостовой части козырек с ложкообразным наконечником, выступающим за пределы свободного конца расположенной сверху обжимной пластины, отличающийся тем, что уширитель установлен концентрично на жесткой связи с возможностью вращения и имеет выполненную в виде турбины с винтовыми лемехами переднюю конусную часть, причем козырек с ложкообразным наконечником прикреплен к жесткой связи за уширителем. 50362009.02.28 2. Кротователь по п. 1, отличающийся тем, что максимальный наружный диаметр передней конусной части с винтовыми лемехами уширителя не превышает наружный диаметр его цилиндрической части.(56) 1. А.с. СССР 1587131 А 1, МПК Е 02 В 11/02, 1990. Полезная модель относится к мелиоративной технике, используемой при нарезке кротовых дрен на мелиорируемых землях, в частности для кротования почвы при поливе сточными водами. Известен кротователь 1, включающий полую ножевую стойку, дренер с прикрепленным к нему сзади с помощью жесткой связи уширителем, счесыватель, выполненный в виде тавра с жестко прикрепленными к нему с нижней стороны режущими элементами в виде ножевых скоб и закрепленной в хвостовой части обжимной пластиной, при этом кротователь снабжен напорным трубопроводом для подачи оструктуривающей жидкости,имеющим выходное сопло, выведенное под счесыватель, а уширитель имеет в хвостовой части козырек с ложкообразным наконечником, выступающим за пределы свободного конца расположенной сверху обжимной пластины. Такой кротователь не обеспечивает требуемую надежность и долговечность в работе прокладываемых дрен, а также улучшение санитарных условий местности при внутрипочвенном орошении сточными водами, так как полимерный крепитель обеспечивает оструктуривание только верхней части формируемой дрены. При ее достаточно продолжительной работе нижняя часть и боковые стенки дрены будут размываться, что в конечном итоге приведет к местным обрушениям дрен и прекращению работы дренажной системы в целом. Задача, которую решает полезная модель, заключается в повышении качества, надежности, долговечности работы прокладываемых дрен и улучшении санитарных условий местности при внутрипочвенном орошении сточными водами. Поставленная задача решается с помощью кротователя, включающего полую ножевую стойку, дренер с прикрепленным к нему сзади с помощью жесткой связи уширителем, счесыватель, выполненный в виде тавра с жестко прикрепленными к нему с нижней стороны режущими элементами в виде ножевых скоб и закрепленной в хвостовой части обжимной пластиной, при этом кротователь снабжен напорным трубопроводом для подачи оструктуривающей жидкости, имеющим выходное сопло, выведенное под счесыватель,а уширитель имеет в хвостовой части козырек с ложкообразным наконечником, выступающим за пределы свободного конца расположенной сверху обжимной пластины, где уширитель установлен концентрично на жесткой связи с возможностью вращения и имеет выполненную в виде турбины с винтовыми лемехами переднюю конусную часть, причем козырек с ложкообразным наконечником прикреплен к жесткой связи за уширителем, а максимальный наружный диаметр передней конусной части с винтовыми лемехами уширителя не превышает наружный диаметр его цилиндрической части. На фиг. 1 представлен кротователь, общий вид на фиг. 2 - то же, вертикальный продольный разрез на фиг. 3 - общий вид уширителя на фиг. 4 - дрена, поперечный разрез. Кротователь состоит из ножевой стойки 1, дренера 2 с прикрепленной к нему сзади жесткой связью 3 с установленным на ней концентрично с возможностью вращения уширителем 4, причем за уширителем 4 к жесткой связи 3 прикреплен козырек 5 с ложкообразным наконечником 6, счесывателя 7 с режущими элементами 8 в виде ножевых скоб,обжимной пластины 9, напорного трубопровода 10 с соплом 11. Тавровая форма поперечного сечения счесывателя 7 обеспечивет более низкое расположение ножевых скоб 8 по сравнению с обжимной пластиной 9. Это дает возможность формировать двухсторонние 2 50362009.02.28 ниши 12 даже в нижней части вертикальной щели (фиг. 4), что обеспечивает надежное закрепление пробки из уплотненного грунта 13 над дреной 14. Ложкообразный наконечник 6 выступает за пределы свободного конца обжимной пластины 9. Уширитель 4 имеет выполненную в виде турбины с винтовыми лемехами 15 переднюю конусную часть 16, а максимальный наружный диаметр передней конусной части 16 с винтовыми лемехами 15 уширителя 4 не превышает наружный диаметр его цилиндрической части 17. Кротователь работает следующим образом. При заглублении его в грунт и движении вперед ножевая стойка 1 прорезает вертикальную щель, дренер 2 формирует предварительную полость дрены, счесыватель 7 с помощью ножевых скоб 8 срезает со стенок щели грунт, который осыпается на жесткую связь 3 и уширитель 4. В это же время по напорному трубопроводу 10 через сопло 11 подается полимерный крепитель, оструктуривающий по прошествии нескольких часов осыпающийся под счесыватель 7 грунт. Грунт стенок прорезанной дренером 2 полости воздействует на винтовые лемеха 15 уширителя 4 и приводит его подобно турбине во вращение вокруг оси жесткой связи 3. При этом винтовые лемеха 15, боковые поверхности конусной 16 и цилиндрической 17 частей вращающегося уширителя 4 захватывают частицы поданного через сопло 11 полимерного крепителя и распределяют их по всей поверхности формируемой уширителем 4 дрены. Хвостовой козырек 5 с ложкообразным наконечником 6 окончательно формируют поперечное сечение дрены, а обжимная пластина 9 уплотняет содержащий полимерный крепитель грунт, прижимая его к хвостовому сферическому козырьку 5, стенкам вертикальной щели и продавливая его в ниши 12. В связи с тем что счесыватель 7 хорошо срезает грунт любой плотности и влажности в нужных количествах, а вращающийся уширитель 4 распределяет смешанный с полимерным крепителем грунт по всей поверхности формируемой дрены, обеспечивается по прошествии нескольких часов надежное закрытие вертикальной щели и оструктуривание всей поверхности дрены, повышается качество, надежность и долговечность работы прокладываемых дрен, вследствие чего улучшаются санитарные условия на полях, орошаемых сточными водами, и прилегающих территориях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
