Гидроциклон

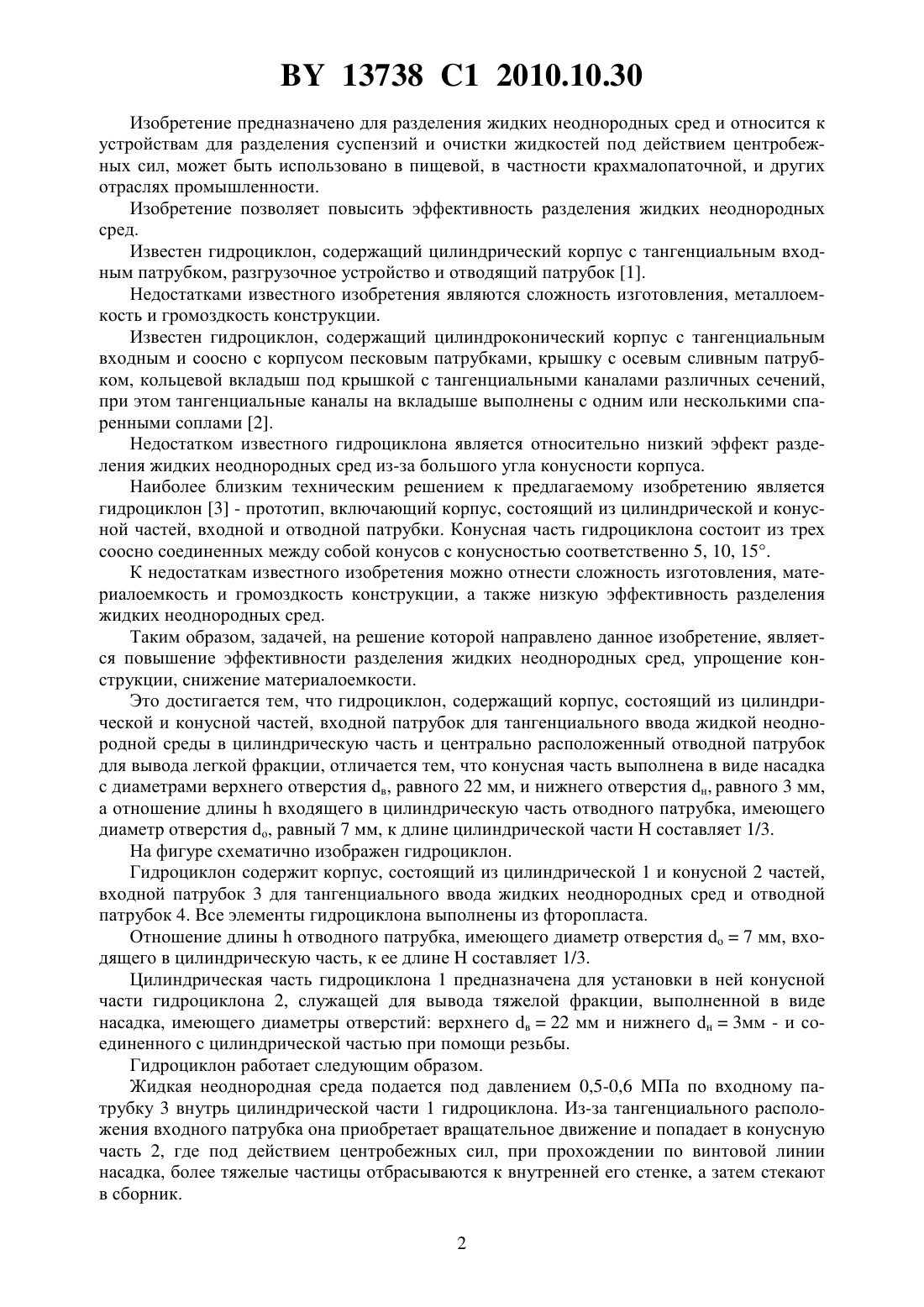

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Куликов Алексей Валентинович Ловкис Зенон Валентинович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) Гидроциклон, содержащий корпус, состоящий из цилиндрической и конусной частей,входной патрубок для тангенциального ввода жидкой неоднородной среды в цилиндрическую часть и центрально расположенный отводной патрубок для вывода легкой фракции,отличающийся тем, что конусная часть выполнена в виде насадка с диаметрами верхнего отверстия в, равного 22 мм, и нижнего отверстия н, равного 3 мм, а отношение длинывходящего в цилиндрическую часть отводного патрубка, имеющего диаметр отверстия о равный 7 мм, к длине цилиндрической части Н составляет 1/3. 13738 1 2010.10.30 Изобретение предназначено для разделения жидких неоднородных сред и относится к устройствам для разделения суспензий и очистки жидкостей под действием центробежных сил, может быть использовано в пищевой, в частности крахмалопаточной, и других отраслях промышленности. Изобретение позволяет повысить эффективность разделения жидких неоднородных сред. Известен гидроциклон, содержащий цилиндрический корпус с тангенциальным входным патрубком, разгрузочное устройство и отводящий патрубок 1. Недостатками известного изобретения являются сложность изготовления, металлоемкость и громоздкость конструкции. Известен гидроциклон, содержащий цилиндроконический корпус с тангенциальным входным и соосно с корпусом песковым патрубками, крышку с осевым сливным патрубком, кольцевой вкладыш под крышкой с тангенциальными каналами различных сечений,при этом тангенциальные каналы на вкладыше выполнены с одним или несколькими спаренными соплами 2. Недостатком известного гидроциклона является относительно низкий эффект разделения жидких неоднородных сред из-за большого угла конусности корпуса. Наиболее близким техническим решением к предлагаемому изобретению является гидроциклон 3 - прототип, включающий корпус, состоящий из цилиндрической и конусной частей, входной и отводной патрубки. Конусная часть гидроциклона состоит из трех соосно соединенных между собой конусов с конусностью соответственно 5, 10, 15. К недостаткам известного изобретения можно отнести сложность изготовления, материалоемкость и громоздкость конструкции, а также низкую эффективность разделения жидких неоднородных сред. Таким образом, задачей, на решение которой направлено данное изобретение, является повышение эффективности разделения жидких неоднородных сред, упрощение конструкции, снижение материалоемкости. Это достигается тем, что гидроциклон, содержащий корпус, состоящий из цилиндрической и конусной частей, входной патрубок для тангенциального ввода жидкой неоднородной среды в цилиндрическую часть и центрально расположенный отводной патрубок для вывода легкой фракции, отличается тем, что конусная часть выполнена в виде насадка с диаметрами верхнего отверстия в, равного 22 мм, и нижнего отверстия н, равного 3 мм,а отношение длинывходящего в цилиндрическую часть отводного патрубка, имеющего диаметр отверстия о, равный 7 мм, к длине цилиндрической частисоставляет 1/3. На фигуре схематично изображен гидроциклон. Гидроциклон содержит корпус, состоящий из цилиндрической 1 и конусной 2 частей,входной патрубок 3 для тангенциального ввода жидких неоднородных сред и отводной патрубок 4. Все элементы гидроциклона выполнены из фторопласта. Отношение длиныотводного патрубка, имеющего диаметр отверстия о 7 мм, входящего в цилиндрическую часть, к ее длинесоставляет 1/3. Цилиндрическая часть гидроциклона 1 предназначена для установки в ней конусной части гидроциклона 2, служащей для вывода тяжелой фракции, выполненной в виде насадка, имеющего диаметры отверстий верхнего в 22 мм и нижнего н 3 мм - и соединенного с цилиндрической частью при помощи резьбы. Гидроциклон работает следующим образом. Жидкая неоднородная среда подается под давлением 0,5-0,6 МПа по входному патрубку 3 внутрь цилиндрической части 1 гидроциклона. Из-за тангенциального расположения входного патрубка она приобретает вращательное движение и попадает в конусную часть 2, где под действием центробежных сил, при прохождении по винтовой линии насадка, более тяжелые частицы отбрасываются к внутренней его стенке, а затем стекают в сборник. 2 13738 1 2010.10.30 Затем легкая фракция выводится через центрально расположенный отводной патрубок 4. Предлагаемое изобретение позволит повысить эффективность разделения жидких неоднородных сред, упростить конструкцию, снизить материалоемкость. Источники информации 1. Патент РФ 2225759, МПК 045/08, 2004. 2. Патент РФ 2242289, МПК 045/02, 2004. 3. Патент РФ 2111798, МПК 045/00, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
