Ограничитель скорости двухстороннего действия для лифта

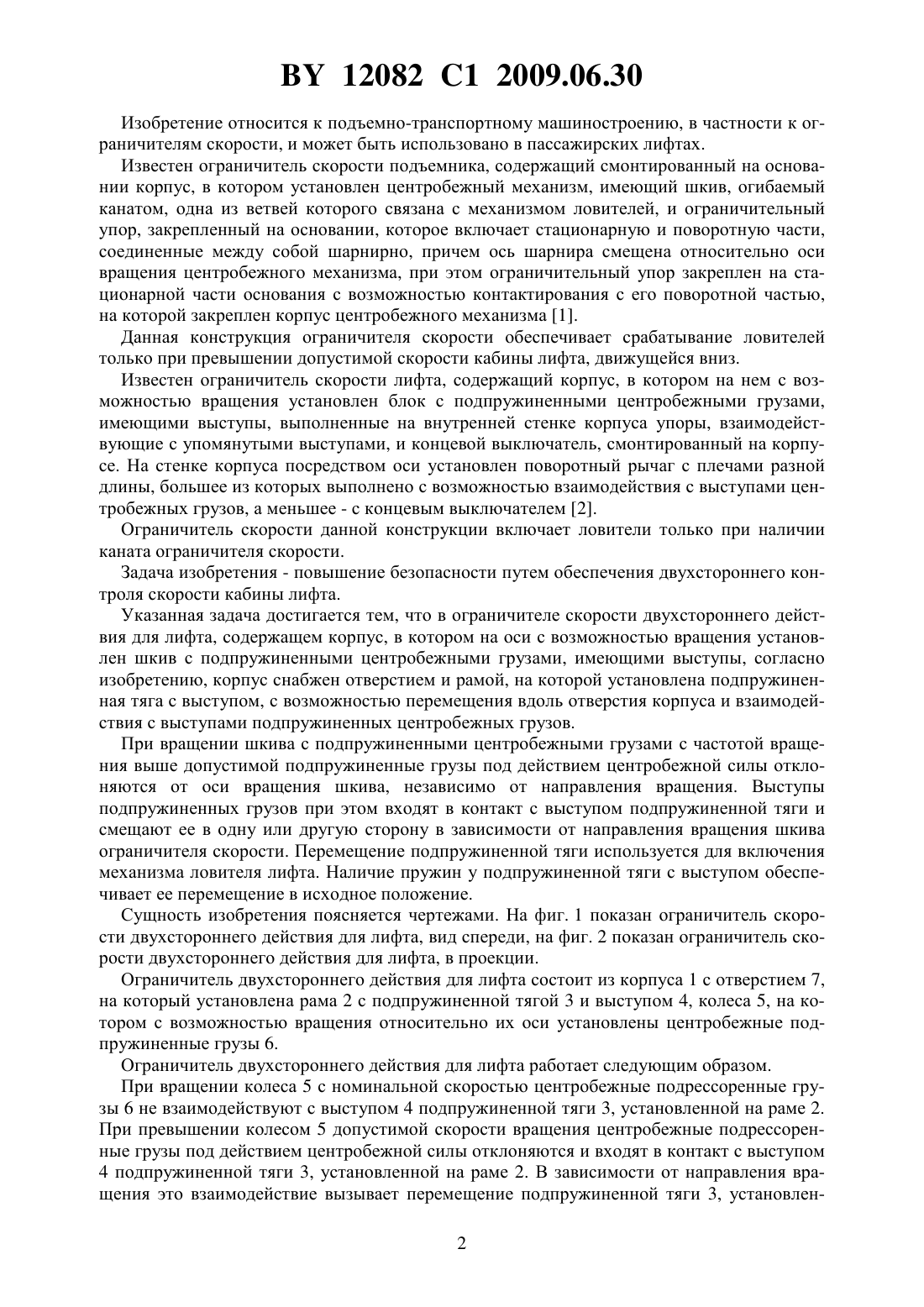

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОГРАНИЧИТЕЛЬ СКОРОСТИ ДВУХСТОРОННЕГО ДЕЙСТВИЯ ДЛЯ ЛИФТА(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Иванов Виктор Иванович Рыжков Юрий Михайлович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Ограничитель скорости двухстороннего действия для лифта, содержащий корпус, в котором на оси с возможностью вращения установлен шкив с подпружиненными центробежными грузами, имеющими выступы, отличающийся тем, что корпус снабжен отверстием и рамой, на которой установлена подпружиненная тяга с выступом, с возможностью перемещения вдоль отверстия корпуса и взаимодействия с выступами подпружиненных центробежных грузов. 12082 1 2009.06.30 Изобретение относится к подъемно-транспортному машиностроению, в частности к ограничителям скорости, и может быть использовано в пассажирских лифтах. Известен ограничитель скорости подъемника, содержащий смонтированный на основании корпус, в котором установлен центробежный механизм, имеющий шкив, огибаемый канатом, одна из ветвей которого связана с механизмом ловителей, и ограничительный упор, закрепленный на основании, которое включает стационарную и поворотную части,соединенные между собой шарнирно, причем ось шарнира смещена относительно оси вращения центробежного механизма, при этом ограничительный упор закреплен на стационарной части основания с возможностью контактирования с его поворотной частью,на которой закреплен корпус центробежного механизма 1. Данная конструкция ограничителя скорости обеспечивает срабатывание ловителей только при превышении допустимой скорости кабины лифта, движущейся вниз. Известен ограничитель скорости лифта, содержащий корпус, в котором на нем с возможностью вращения установлен блок с подпружиненными центробежными грузами,имеющими выступы, выполненные на внутренней стенке корпуса упоры, взаимодействующие с упомянутыми выступами, и концевой выключатель, смонтированный на корпусе. На стенке корпуса посредством оси установлен поворотный рычаг с плечами разной длины, большее из которых выполнено с возможностью взаимодействия с выступами центробежных грузов, а меньшее - с концевым выключателем 2. Ограничитель скорости данной конструкции включает ловители только при наличии каната ограничителя скорости. Задача изобретения - повышение безопасности путем обеспечения двухстороннего контроля скорости кабины лифта. Указанная задача достигается тем, что в ограничителе скорости двухстороннего действия для лифта, содержащем корпус, в котором на оси с возможностью вращения установлен шкив с подпружиненными центробежными грузами, имеющими выступы, согласно изобретению, корпус снабжен отверстием и рамой, на которой установлена подпружиненная тяга с выступом, с возможностью перемещения вдоль отверстия корпуса и взаимодействия с выступами подпружиненных центробежных грузов. При вращении шкива с подпружиненными центробежными грузами с частотой вращения выше допустимой подпружиненные грузы под действием центробежной силы отклоняются от оси вращения шкива, независимо от направления вращения. Выступы подпружиненных грузов при этом входят в контакт с выступом подпружиненной тяги и смещают ее в одну или другую сторону в зависимости от направления вращения шкива ограничителя скорости. Перемещение подпружиненной тяги используется для включения механизма ловителя лифта. Наличие пружин у подпружиненной тяги с выступом обеспечивает ее перемещение в исходное положение. Сущность изобретения поясняется чертежами. На фиг. 1 показан ограничитель скорости двухстороннего действия для лифта, вид спереди, на фиг. 2 показан ограничитель скорости двухстороннего действия для лифта, в проекции. Ограничитель двухстороннего действия для лифта состоит из корпуса 1 с отверстием 7,на который установлена рама 2 с подпружиненной тягой 3 и выступом 4, колеса 5, на котором с возможностью вращения относительно их оси установлены центробежные подпружиненные грузы 6. Ограничитель двухстороннего действия для лифта работает следующим образом. При вращении колеса 5 с номинальной скоростью центробежные подрессоренные грузы 6 не взаимодействуют с выступом 4 подпружиненной тяги 3, установленной на раме 2. При превышении колесом 5 допустимой скорости вращения центробежные подрессоренные грузы под действием центробежной силы отклоняются и входят в контакт с выступом 4 подпружиненной тяги 3, установленной на раме 2. В зависимости от направления вращения это взаимодействие вызывает перемещение подпружиненной тяги 3, установлен 2 12082 1 2009.06.30 ной на раме 2, в одну или другую сторону. Подпружиненная тяга 3, установленная на раме 2, при ее перемещениях как в одну, так и в другую сторону обеспечивает включение ловителя лифта. Наличие пружин у подпружиненнойтяги 3 обеспечивает ее перемещение в исходное положение. Источники информации 1. А.с. СССР 1209552, МПК В 66 В 5/04, 1986. 2. А.с. СССР 1074796, МПК В 66 В 5/04, 1984. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
