Лигаментотом

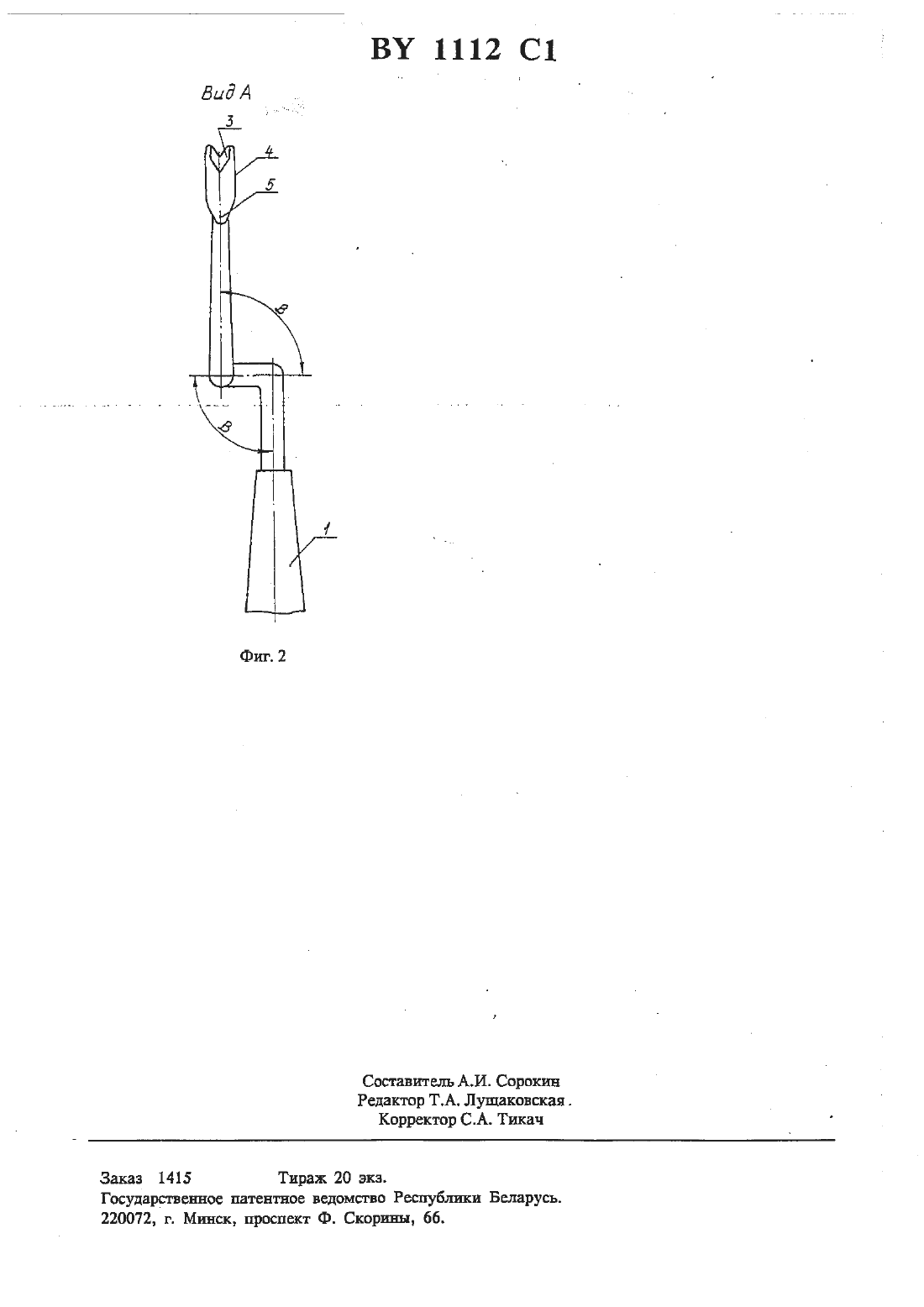

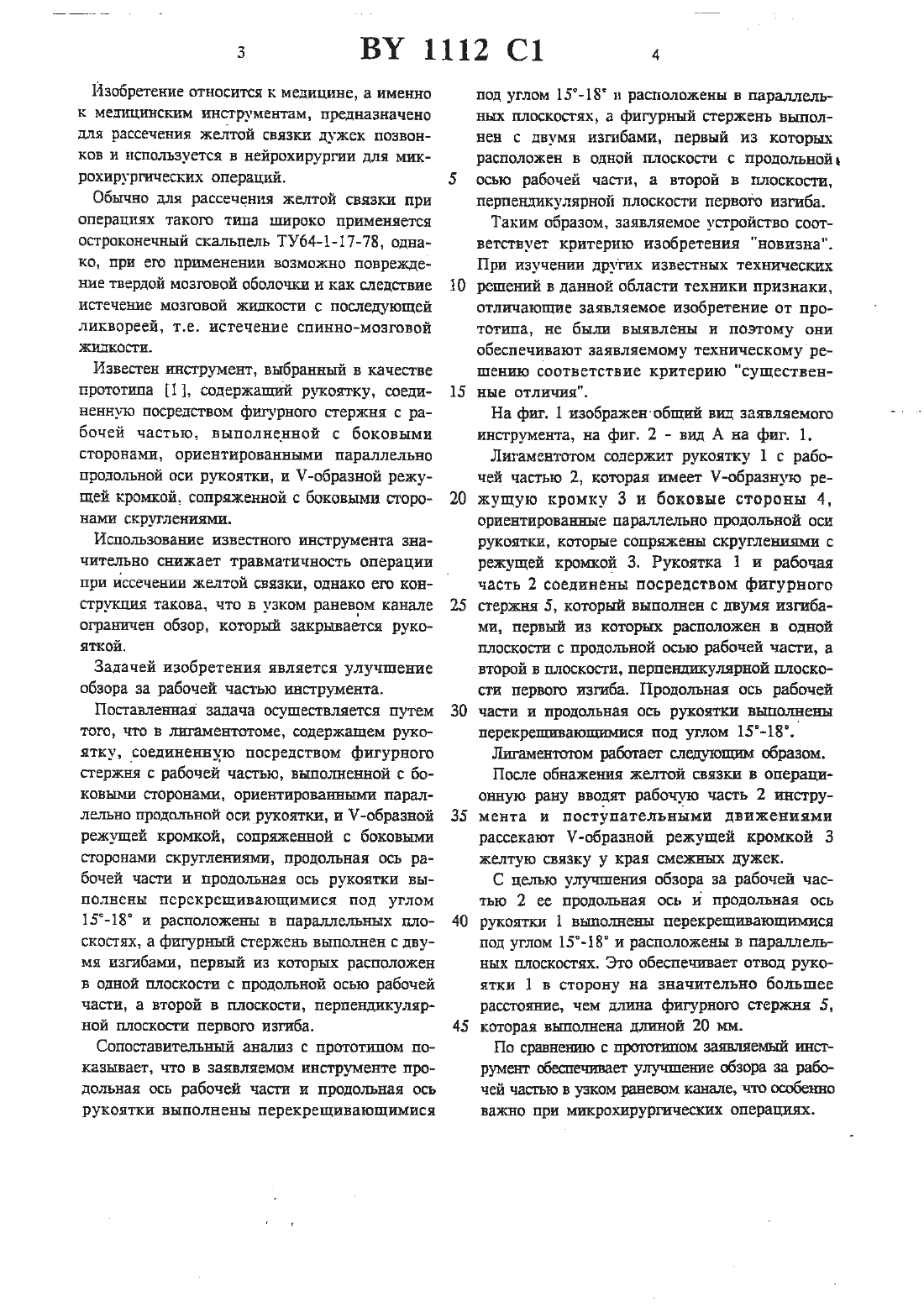

(12) госъгджсгввшаов патентное ведомство гвспувлики БЕЛАРУСЬ .(71) Заявитель Минское специальное КБ автоматичесшх линий, Минский государственНЪЕ медгщштстсий штститут (ВЧ)(731 Патентообладатель Волковеп Николай Николаевич (ВТ)Лигаментотом, содержащий рукоятку, соедипенную посредством фигурного стержня с рабочей частью, выполненной с боковыми сторонами, ориентированными параллельно продольной оси рукоятки, н Ч-образной режущей кромкой, сопряженной с боковыми сгоронамп скругленпяъш, отличающийся тем, что продольная ось рабочей части и продольная ось рукоятки выполнены перекрещивающимися под утлом 15118 и расположены в параллельных плоскостях, а фигурный стержень выполнен с двумя изгибами, первьпа из которых расположен в оцнойтшоскости с продольной осью рабочей части, а второй в плоскости, перпендикулярной плоскости первого изгиба.Изобретение относится к медицине, а именно к медицинским инструментам, предназначено для рассечения желтой связки дужек позвонКОВ И ИСПОЛЬЗУЕТСЯ В НЕЙрОХИрурГИИ ДЛЯ МИКрокирургических операций.Обычно для рассечения желтой связки при операциях такою типа широко применяется остроконечный скальпель ТУ 64-1-17-78, однако, при его применении возможно повреждение твердой мозговой оболочки и как следствие истечение мозговой жидкости с последующей ликвореей, т.е. истечение спинно-мозговой жидкости.Известен инструмент, выбранный в качестве прототипа 1, содержащий рукоятку, соедипенную посредством фигурного стержня с рабочей частью, выполненной с боковыми сторонами, ориентированными параллельно продольной оси рукоятки, и У-образной режущей кромкой, сопряженной с боковыми сторонами скрутлевияьш.Использование известного инструмента значительно снижает травматичиость операции при иссечения желтой связки, однако его конструкция такова, что в узком раневом канале ограничен обзор, который закрывается рукояткой.Задачей изобретения является улучшение обзора за рабочей частью инструмента.Поставленная задача осуществляется путем того, что в лигаментотоме, содержащем рукоятку, соединенную посредством фигурного стержня с рабочей частью, выполненной с боновыми сторонаъш, ориентированными параллельно продольной оси рукоятки, и У-образной режущей кровгкой, сопряженной с боковыми сторонами скруглениями, продольная ось рабочей части и продольная ось рукоятки выполнены перекрещивающимися под углом 15118 и расположены в параллельных плоскостях, а фигурный стержень выполнен с двумя изгибами, первый из которых расположен в одной плоскости с продольной осью рабочей части, а второй в плоскости, перпендикулярной плоскости первого изгиба.Сопоставительный анализ с прототипом поназывает, что в заявлнемом инструменте продольная ось рабочей части и продольная ось рукоятки выполнены перекрещивающимисяпод углом 15118 и расположены в параллельных плоскостях, а фигурный стержень выполнен с двумя изптбами, первый из которых расположен в одной плоскости с продольной. осью рабочей части, а второй в плоскости,перпендикулярной плоскости первого изгиба.Таким образом, заявляемое устройство соответствует критерию изобретения новизна. При изучении других известных технических решений в данной области техники признаки,отличающие заявляемое изобретение от прототипа, не были выявлены и поэтому они обеспечивают заявляемому техническому решению соответствие критерию существенные отличия.Литаментотом содержит рукоятку 1 с рабочей частью 2, которая имеет У-образную режущую кромку 3 и боковые стороны 4,ориентированные паршшедтьно продольной оси рукоятки, которые сопряжены скруглениями с режущей кромкой 3. Рукоятка 1 и рабочая часть 2 соединены посредством фигурного стержня 5, который выполнен с двумя изгибами, первый из которых расположен в одной плоскости с продольной осью рабочей части, а второй в плоскости, перпендикулярной плоскости первого изгиба. Продольная ось рабочей части и продольная ось рукоятки выполнены перекрещивающимися под утлом 15-18.После обнажения желтой связки в операционную рану вводят рабочую часть 2 инструмента и поступательными движениями рассекают У-образной режущей кромкой З желтую связку у края смежных дужек.С целью улучшения обзора за рабочей частью 2 ее продольная ось и продольная ось рукоятки 3 выполнены перекрещивающимися под углом 15-18 и расположены в параллельных плоскостях. Это обеспечивает отвод рукоятки 1 в сторону на значительно большее расстояние, чем длина фигурного стержня 5,которая вьшолнена длиной 20 мм.По сравнению с прототипом заявляемый штструмент обеспечивает улуг-ппевие обзора за рабочей частью в узком раневом канале, что особенно важно при микрохирургических операциях.Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скоривн, 66.
