Глазурь

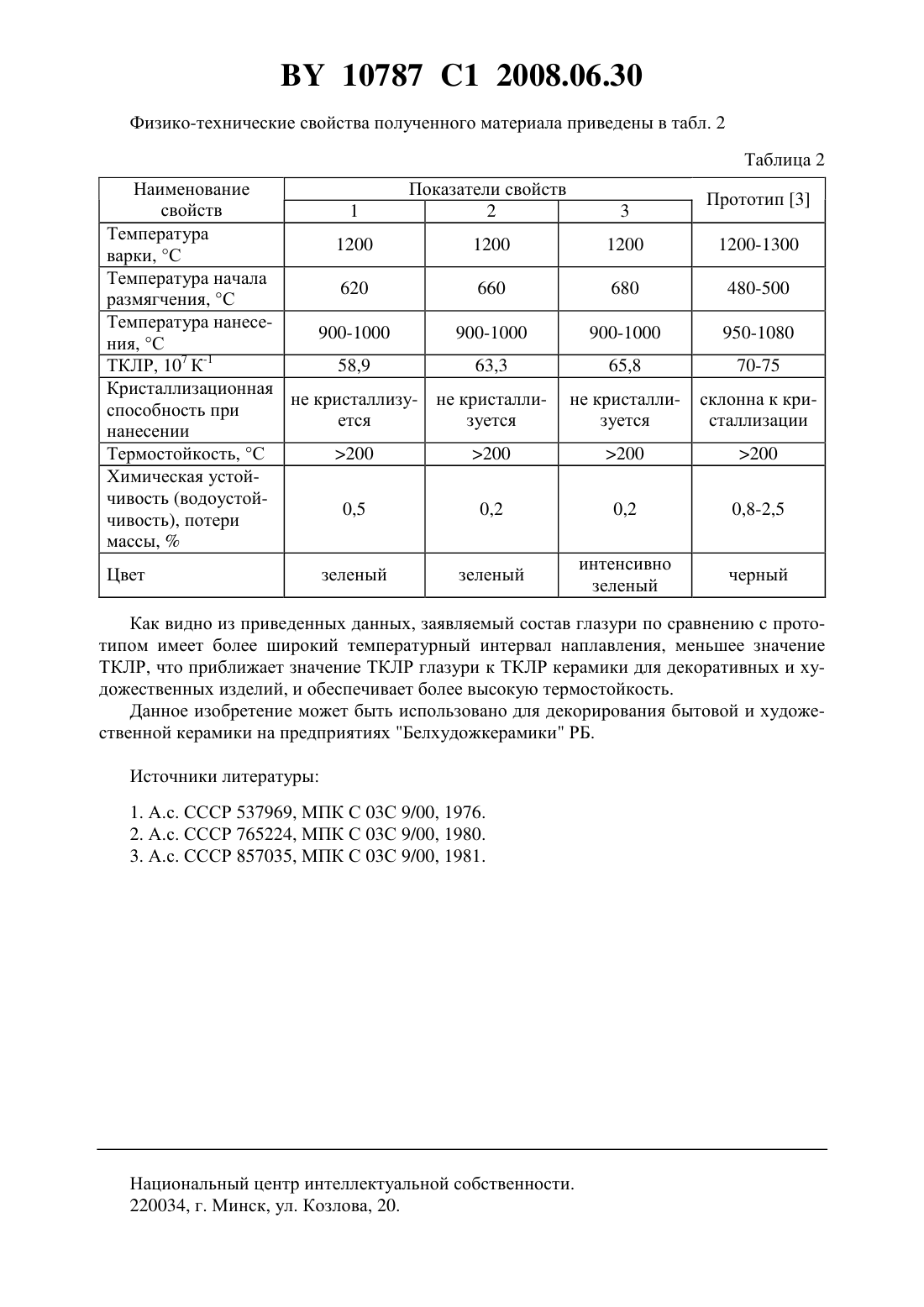

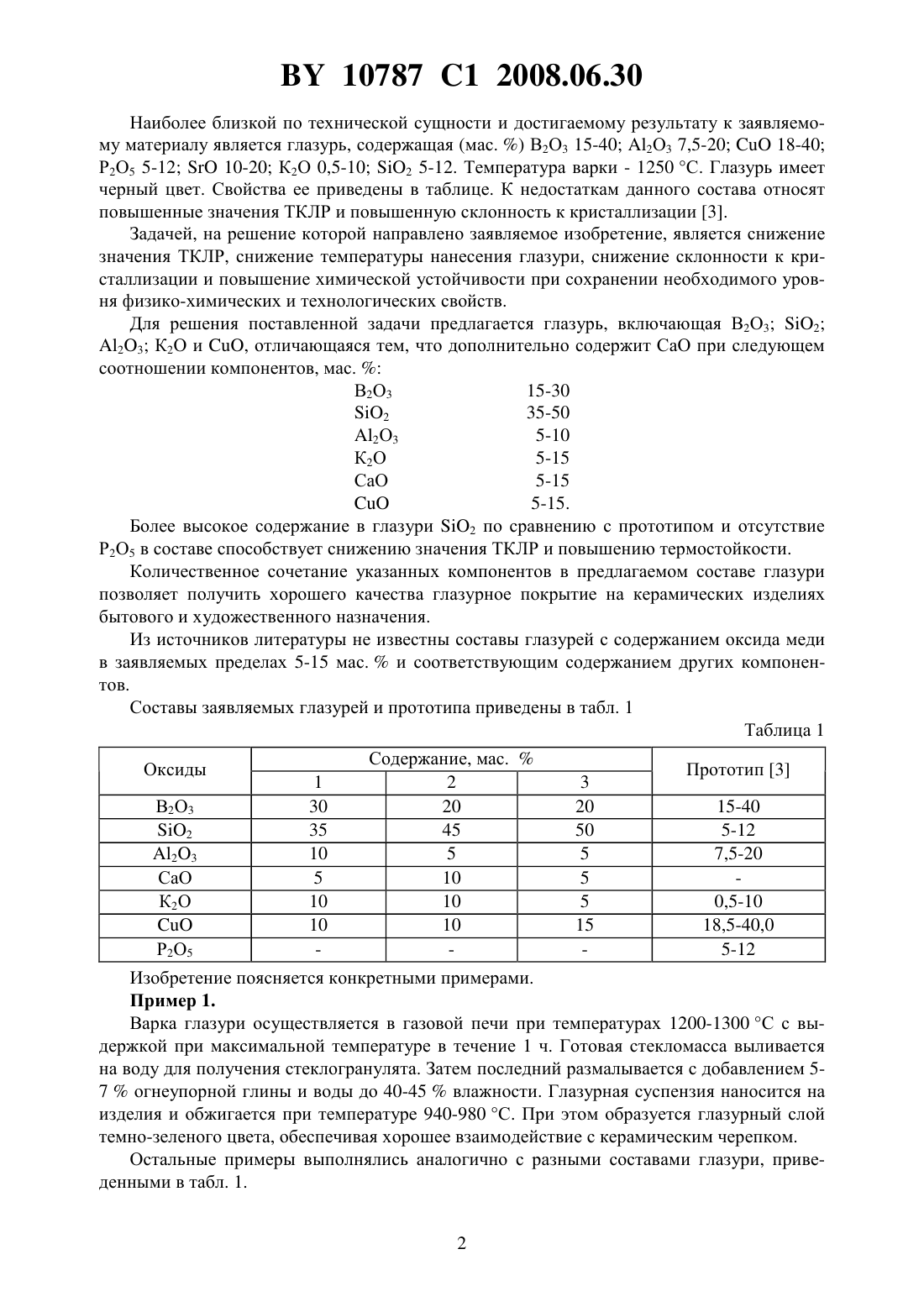

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Бобкова Нинель Мироновна Артемьева Светлана Александровна Трусова Екатерина Евгеньевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Глазурь, включающая 23, 2, 23, 2 и , отличающаяся тем, что дополнительно содержитпри следующем соотношении компонентов, мас.23 15-30 2 35-50 23 5-10 2 5-15 Изобретение относится к составам глазурей для декорирования бытовой и художественной керамики. Известны медьсодержащие боросиликатные глазури, в которых оксид меди применяется в качестве красящего компонента в количестве, не превышающем 5 мас. . Оксид меди обеспечивает голубое окрашивание глазури, не оказывая определяющего влияния на свойства глазурей. Например, известна глазурь 1, содержащая (мас. ) 2 37,2-43,4 В 2 О 3 15,28-17,74 23 8,33-12,48 К 2 О 1,29-1,66 СаО 8,43-9,750,8-0,25 2 3,374,4 23 4,56-5,654,7-5,95,6-6,8. К недостаткам такой глазури следует отнести низкую кроющую способность и низкую атмосферостойкость. Разработан также ряд составов медьсодержащих глазурей, в которых содержание оксида меди очень высокое - от 25 до 60 . Так, известна глазурь, содержащая (мас. ) В 2 О 3 20-50 23 5-8,525-60 Р 2 О 5 8-20 ВаО или 5-15 2. Недостатками данной глазури являются низкая кроющая способность, повышенная кристаллизационная способность и пониженная химическая устойчивость. 10787 1 2008.06.30 Наиболее близкой по технической сущности и достигаемому результату к заявляемому материалу является глазурь, содержащая (мас. ) В 2 О 3 15-40 2 О 3 7,5-2018-40 Р 2 О 5 5-1210-20 К 2 О 0,5-10 2 5-12. Температура варки - 1250 С. Глазурь имеет черный цвет. Свойства ее приведены в таблице. К недостаткам данного состава относят повышенные значения ТКЛР и повышенную склонность к кристаллизации 3. Задачей, на решение которой направлено заявляемое изобретение, является снижение значения ТКЛР, снижение температуры нанесения глазури, снижение склонности к кристаллизации и повышение химической устойчивости при сохранении необходимого уровня физико-химических и технологических свойств. Для решения поставленной задачи предлагается глазурь, включающая В 2 О 3 2 23 К 2 О и , отличающаяся тем, что дополнительно содержит СаО при следующем соотношении компонентов, мас.В 2 О 3 15-30 2 35-50 2 О 3 5-10 К 2 О 5-15 СаО 5-15 5-15. Более высокое содержание в глазури 2 по сравнению с прототипом и отсутствие Р 2 О 5 в составе способствует снижению значения ТКЛР и повышению термостойкости. Количественное сочетание указанных компонентов в предлагаемом составе глазури позволяет получить хорошего качества глазурное покрытие на керамических изделиях бытового и художественного назначения. Из источников литературы не известны составы глазурей с содержанием оксида меди в заявляемых пределах 5-15 мас.и соответствующим содержанием других компонентов. Составы заявляемых глазурей и прототипа приведены в табл. 1 Таблица 1 Оксиды В 2 О 3 2 23 СаО К 2 О Изобретение поясняется конкретными примерами. Пример 1. Варка глазури осуществляется в газовой печи при температурах 1200-1300 С с выдержкой при максимальной температуре в течение 1 ч. Готовая стекломасса выливается на воду для получения стеклогранулята. Затем последний размалывается с добавлением 57 огнеупорной глины и воды до 40-45 влажности. Глазурная суспензия наносится на изделия и обжигается при температуре 940-980 С. При этом образуется глазурный слой темно-зеленого цвета, обеспечивая хорошее взаимодействие с керамическим черепком. Остальные примеры выполнялись аналогично с разными составами глазури, приведенными в табл. 1. 2 10787 1 2008.06.30 Физико-технические свойства полученного материала приведены в табл. 2 Таблица 2 Наименование Показатели свойств свойств 1 2 3 Температура 1200 1200 1200 варки, С Температура начала 620 660 680 размягчения, С Температура нанесе 900-1000 900-1000 900-1000 ния, С ТКЛР, 107 К-1 58,9 63,3 65,8 Кристаллизационная не кристаллизу- не кристалли- не кристаллиспособность при ется зуется зуется нанесении Термостойкость, С 200 200 200 Химическая устойчивость (водоустой 0,5 0,2 0,2 чивость), потери массы,интенсивно Цвет зеленый зеленый зеленый Как видно из приведенных данных, заявляемый состав глазури по сравнению с прототипом имеет более широкий температурный интервал наплавления, меньшее значение ТКЛР, что приближает значение ТКЛР глазури к ТКЛР керамики для декоративных и художественных изделий, и обеспечивает более высокую термостойкость. Данное изобретение может быть использовано для декорирования бытовой и художественной керамики на предприятиях Белхудожкерамики РБ. Источники литературы 1. А.с. СССР 537969, МПК С 03 С 9/00, 1976. 2. А.с. СССР 765224, МПК С 03 С 9/00, 1980. 3. А.с. СССР 857035, МПК С 03 С 9/00, 1981. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
